【机械行业标准(JB)】 锥密封焊接式直通锥螺纹管接头

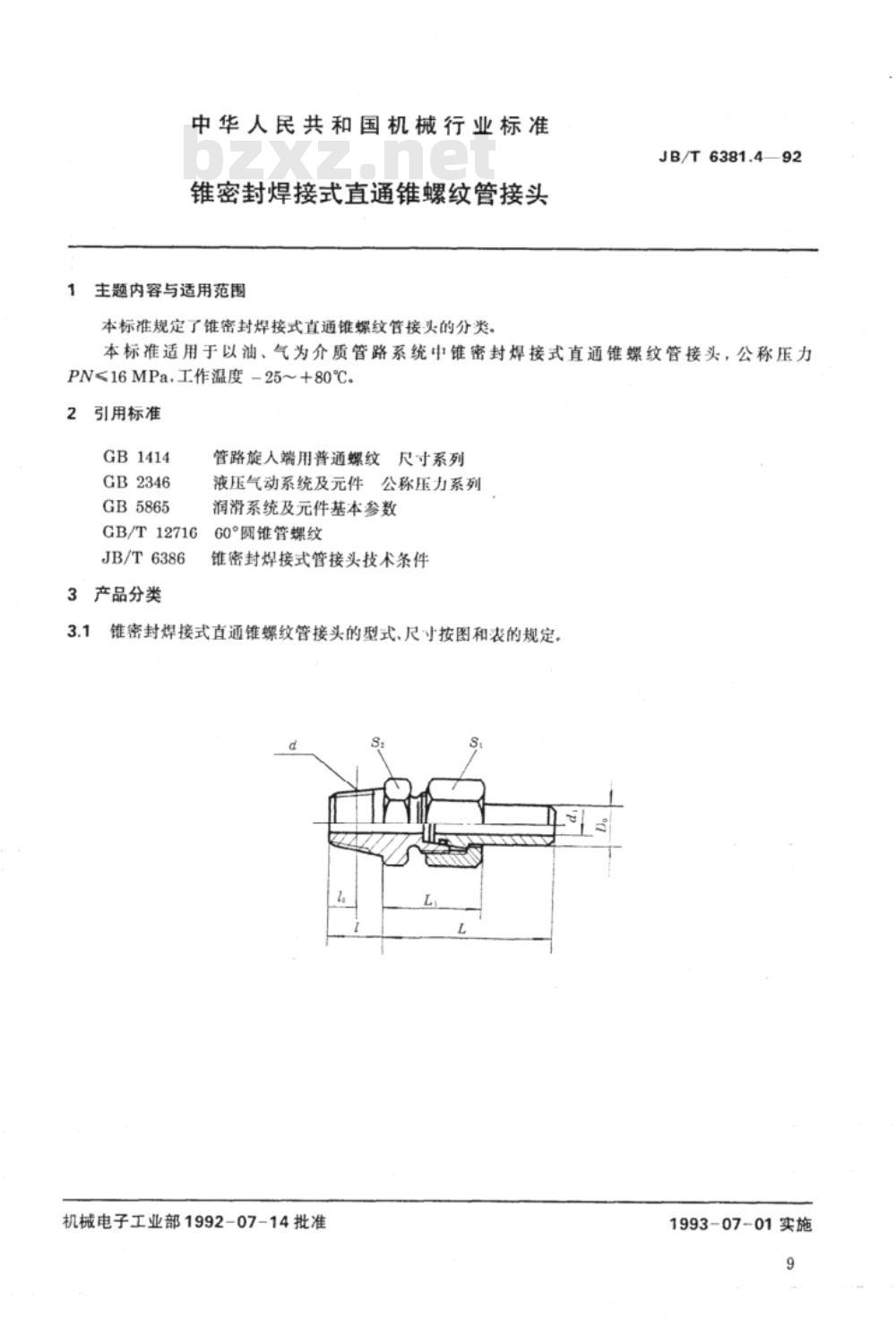

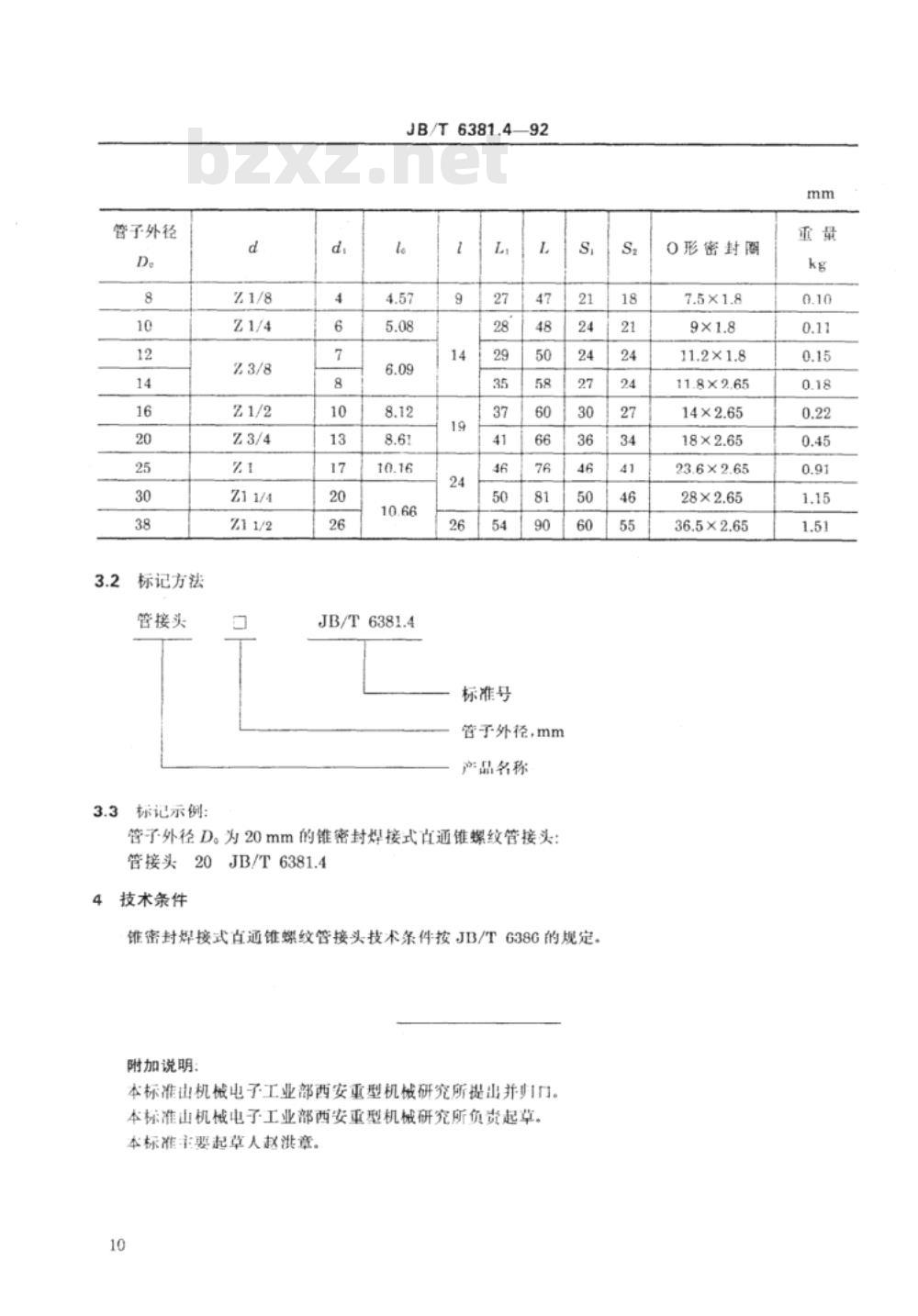

中华人民共和国机械行业标准 锥密封焊接式直通锥螺纹管接头 1. 主题内容与适用范围 本标准规定了锥密封焊接式直通锥螺纹管接头的分类。适用于以油、气为介质的管路系统中的锥密封焊接式直通锥螺纹管接头，公称压力PN≤16MPa，工作温度范围为-25~+80℃。 2. 引用标准 GB1414 GB2346 GB5865 GB/T12716 JB/T6386 3. 产品分类 本标准适用于管路旋入端用普通螺纹尺寸系列，液压气动系统及元件公称压力系列，润滑系统及元件基本参数系列。标准中规定了60°圆锥管螺纹和锥密封焊接式管接头技术条件。 3.1 锥密封焊接式直通锥螺纹管接头的型式、尺寸按图和表的规定。 3.2 标记方法 管接头的标记方法按以下示例表示： Z1/8、Z1/4、Z3/8、Z1/2、Z3/4、Z1 1/4、Z11/2。 3.3 标准号与技术条件 本标准根据机械电子工业部的相关规定，于1992年07月14日批准，1993年07月01日实施。锥密封焊接式直通锥螺纹管接头的技术条件按JB/T6386标准进行。 4. 技术条件 锥密封焊接式直通锥螺纹管接头的技术条件按JB/T6386的规定执行。附加说明：本标准由机械电子工业部西安重型机械研究所提出并起草。主要起草人：赵洪章。 O形密封圈的尺寸范围从7.5×1.8mm到36.5×2.65mm，产品重量范围从0.10kg到1.51kg，具体数据如下： 管子外径：8mm, 10mm, 12mm, 14mm, 16mm, 20mm, 25mm, 30mm, 38mm等。 锥密封焊接式直通锥螺纹管接头的产品名称与规格及重量均按标准规定执行。
