【机械行业标准(JB)】 气动阀用橡胶密封圈 沟槽尺寸和公差

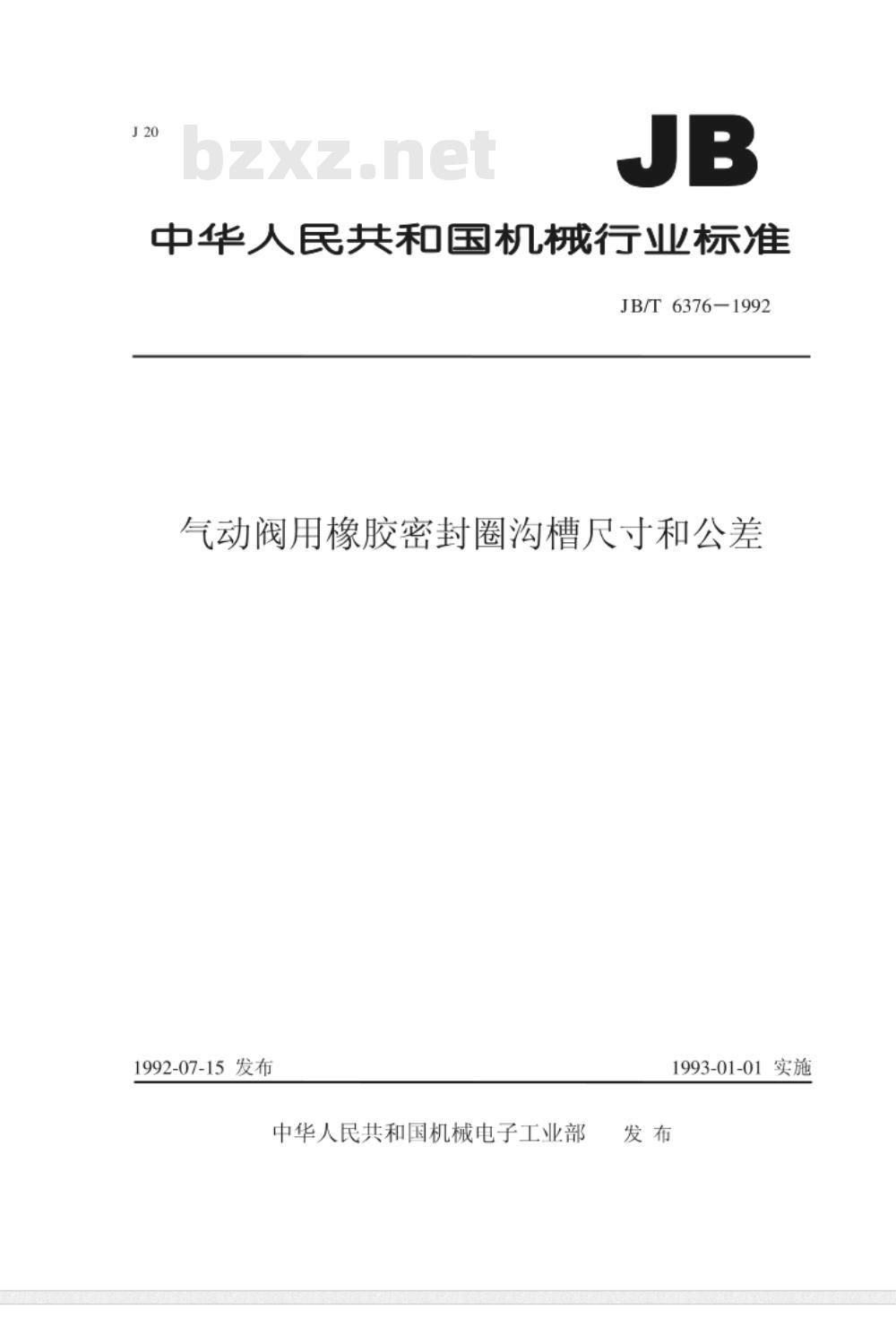

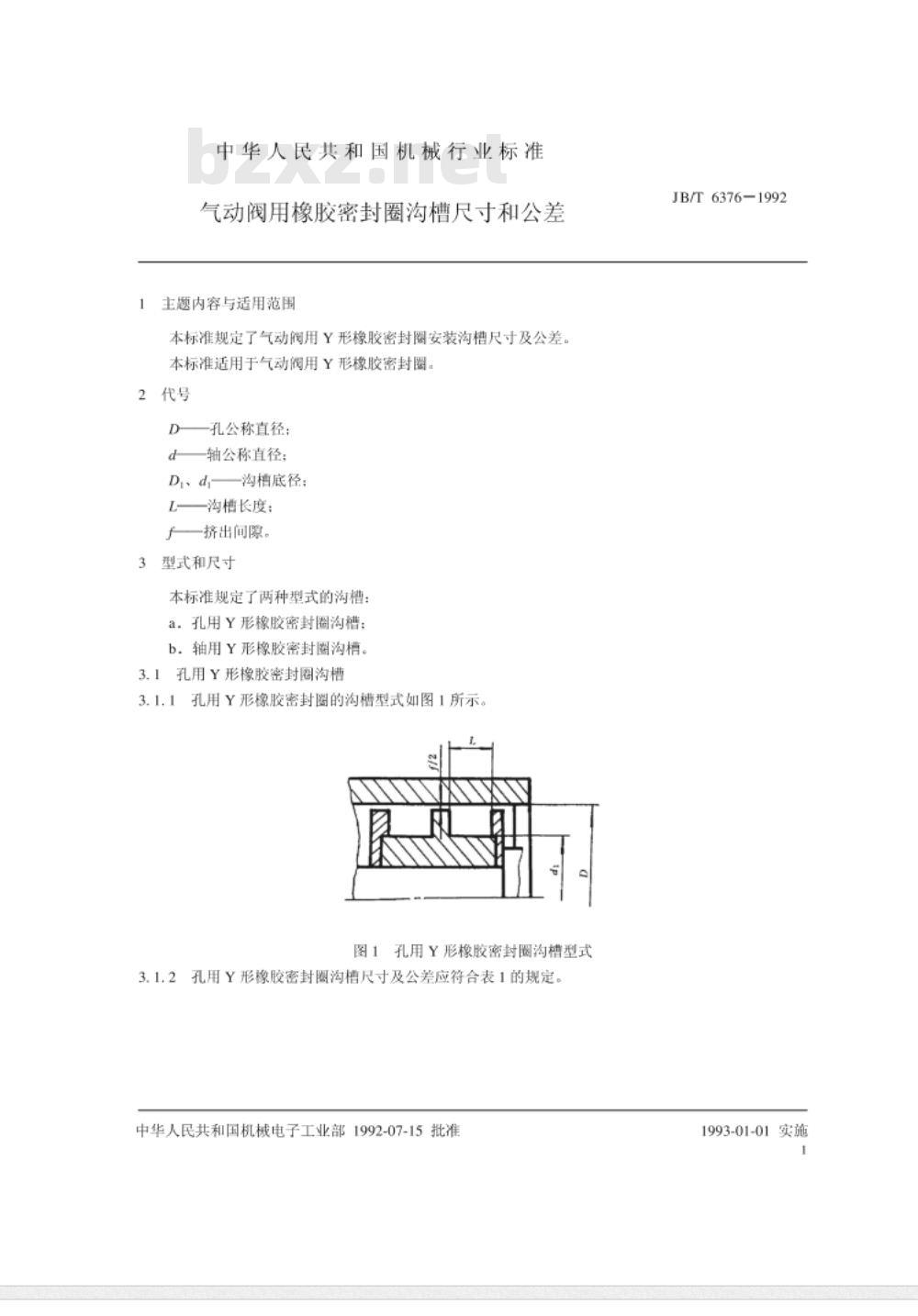

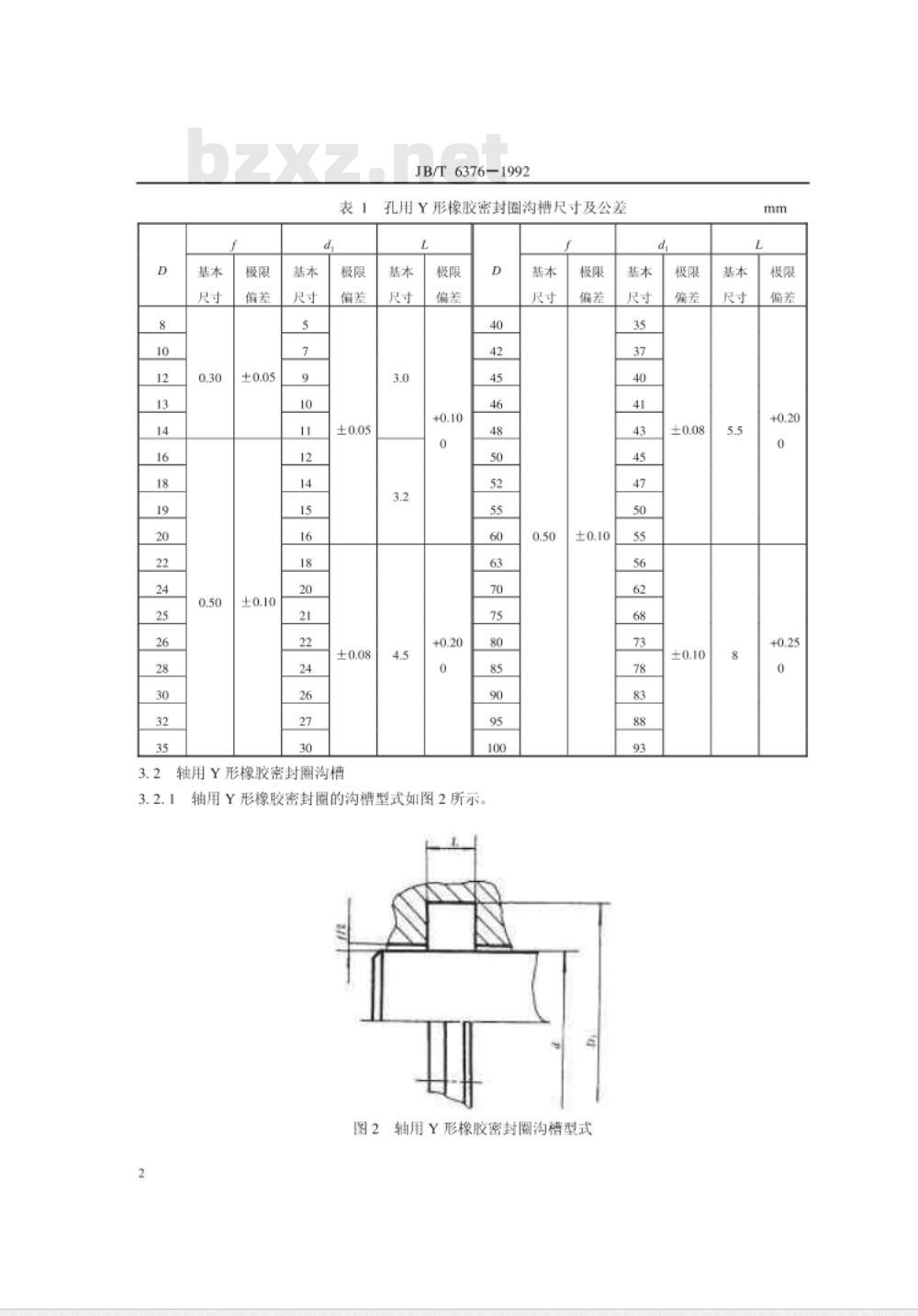

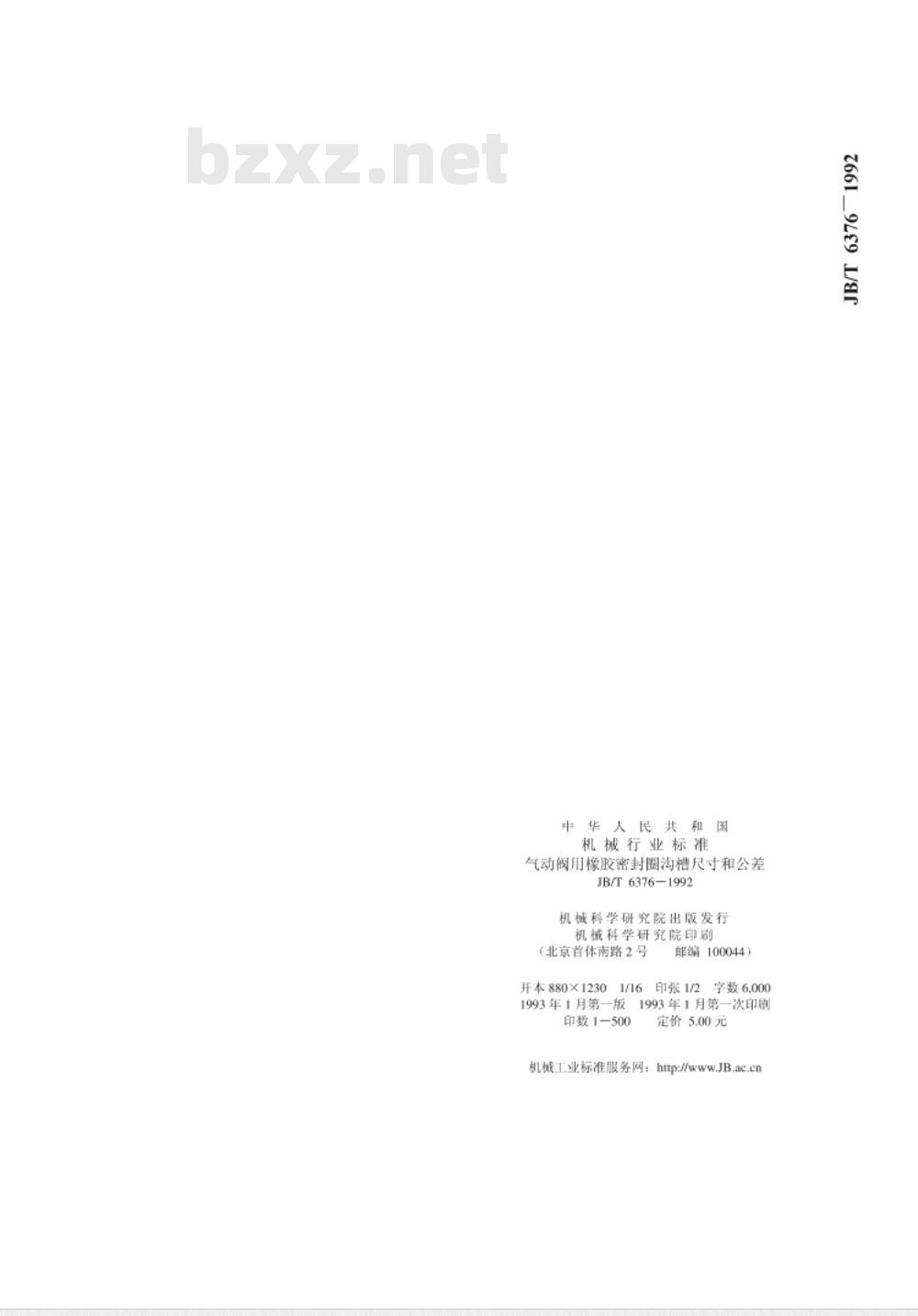

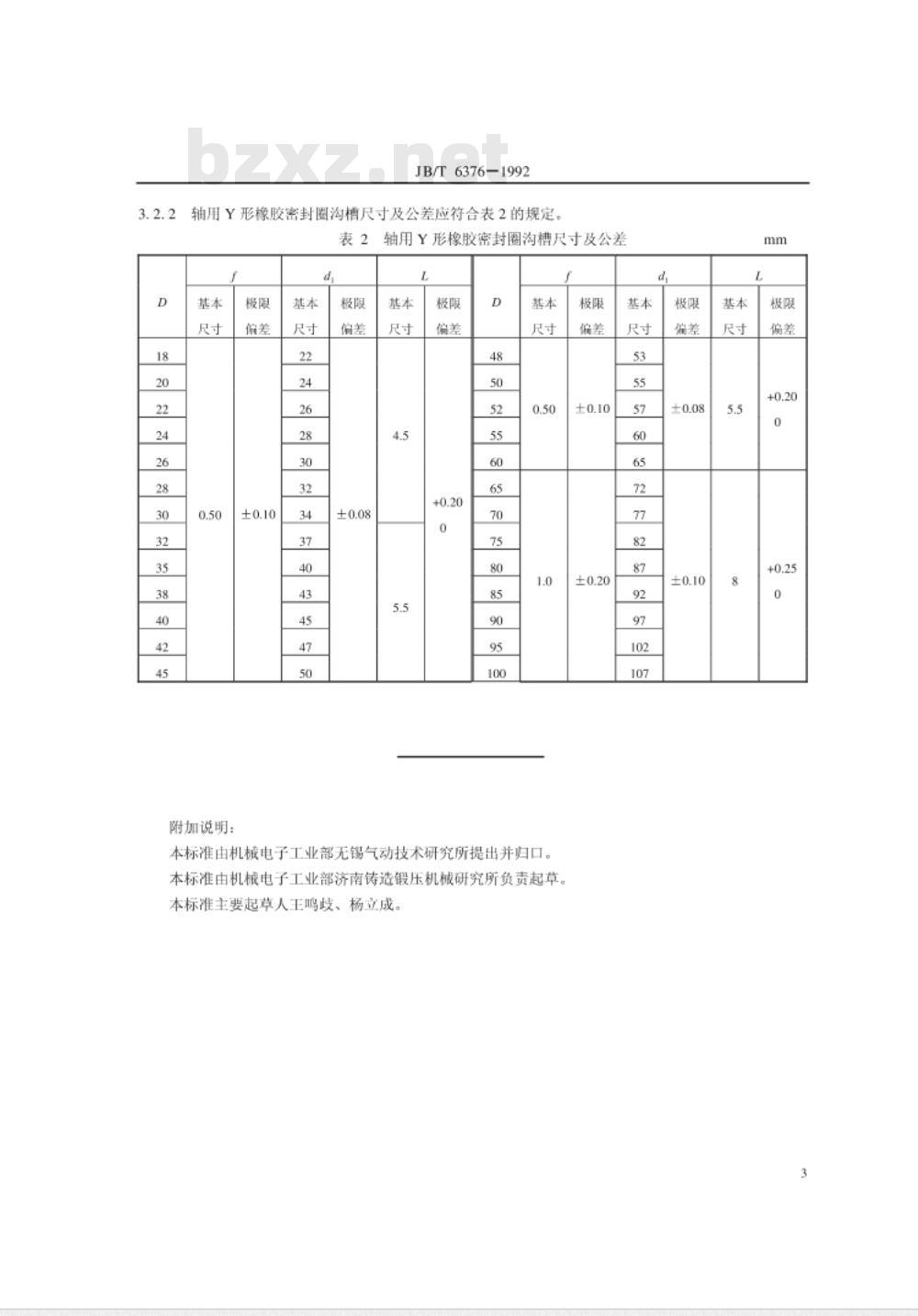

中华人民共和国机械行业标准 JB/T 6376-1992 气动阀用橡胶密封圈沟槽尺寸和公差 1992-07-15发布，1993-01-01实施。 本标准规定了气动阀用Y形橡胶密封圈安装沟槽的尺寸系列和公差，适用于气动阀用Y形橡胶密封圈。 1 主题内容与适用范围 本标准适用于气动阀用Y形橡胶密封圈，涉及Y形橡胶密封圈的沟槽尺寸及公差。 2 符号与代号 - D：孔公称直径 - d：轴公称直径 - D、d：沟槽底径 - L：沟槽长度 3 型式和尺寸 本标准规定了两种型式的沟槽尺寸： - 孔用Y形橡胶密封圈沟槽 - 轴用Y形橡胶密封圈沟槽 3.1 孔用Y形橡胶密封圈沟槽 3.1.1 孔用Y形橡胶密封圈的沟槽型式如图1所示，尺寸系列及公差应符合表1的规定。 表1 孔用Y形橡胶密封圈沟槽尺寸及公差 - D (mm): 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 35 - d (mm): 5, 7, 9, 10, 12, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 30 - 极限偏差：±0.05, ±0.10 3.2 轴用Y形橡胶密封圈沟槽 3.2.1 轴用Y形橡胶密封圈的沟槽型式如图2所示，尺寸系列及公差应符合表2的规定。 表2 轴用Y形橡胶密封圈沟槽尺寸及公差 - D (mm): 40, 42, 45, 46, 48, 50, 52, 55, 60, 63, 70, 75, 80, 85, 90, 95, 100 - d (mm): 35, 37, 40, 41, 43, 45, 47, 50, 55, 56, 62, 68, 73, 78, 83, 88, 93 - 极限偏差：±0.08, ±0.10 3.2.2 轴用Y形橡胶密封圈沟槽尺寸和公差应符合表2的规定。 附加说明： - 本标准由机械电子工业部无锡气动技术研究所提出并归口。 - 本标准由机械电子工业部济南铸造锻压机械研究所负责起草。 - 本标准主要起草人王鸣歧、杨立成。 4 出版信息 - 本标准由机械科学研究院出版发行。 - 开本：880×1230，印张：1/2，字数：6000。 - 1993年1月第一次印刷，定价5.00元。 - 机械工业标准服务网：http://www.JB.ac.cn
