【机械行业标准(JB)】 气动换向阀 技术条件

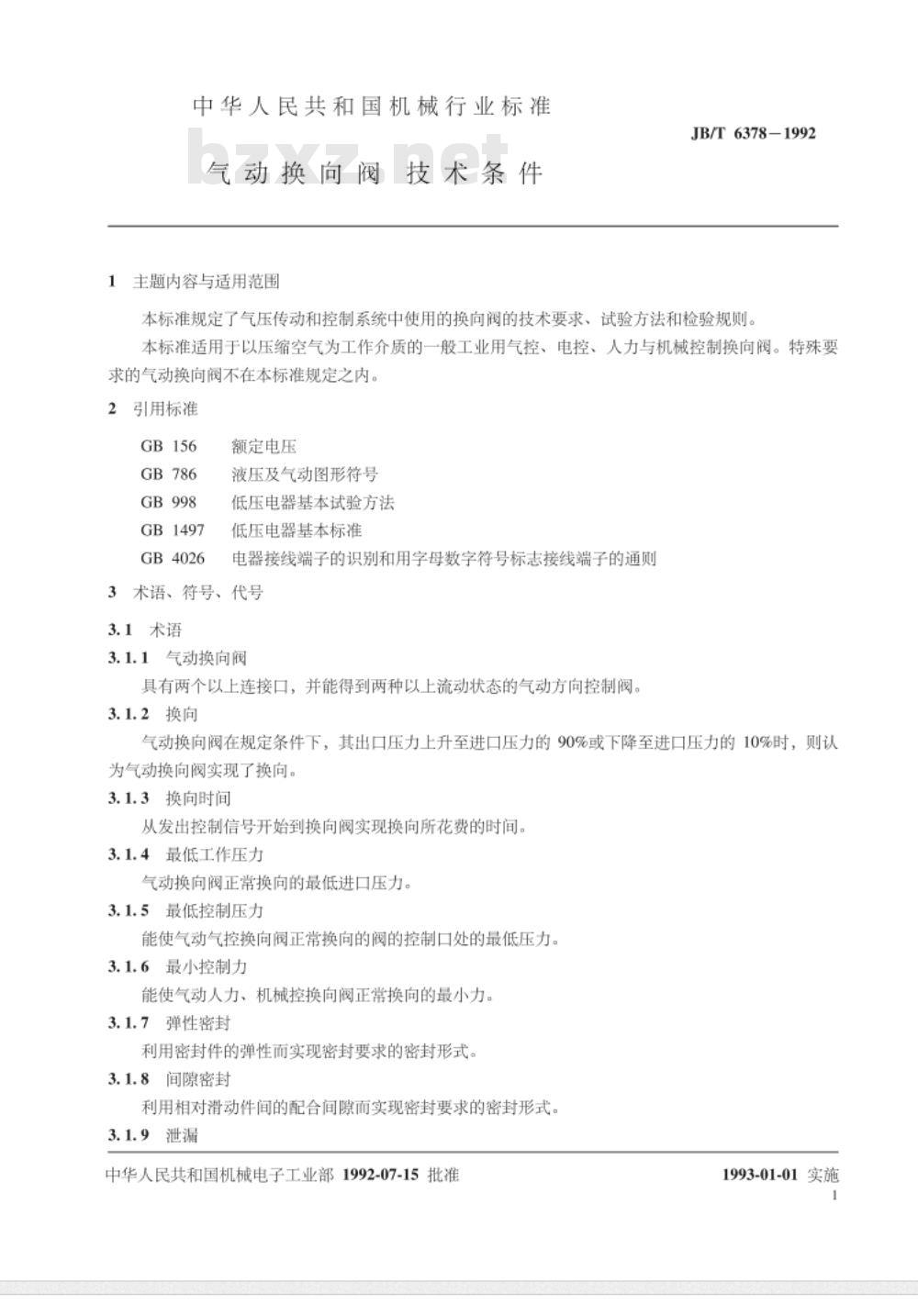

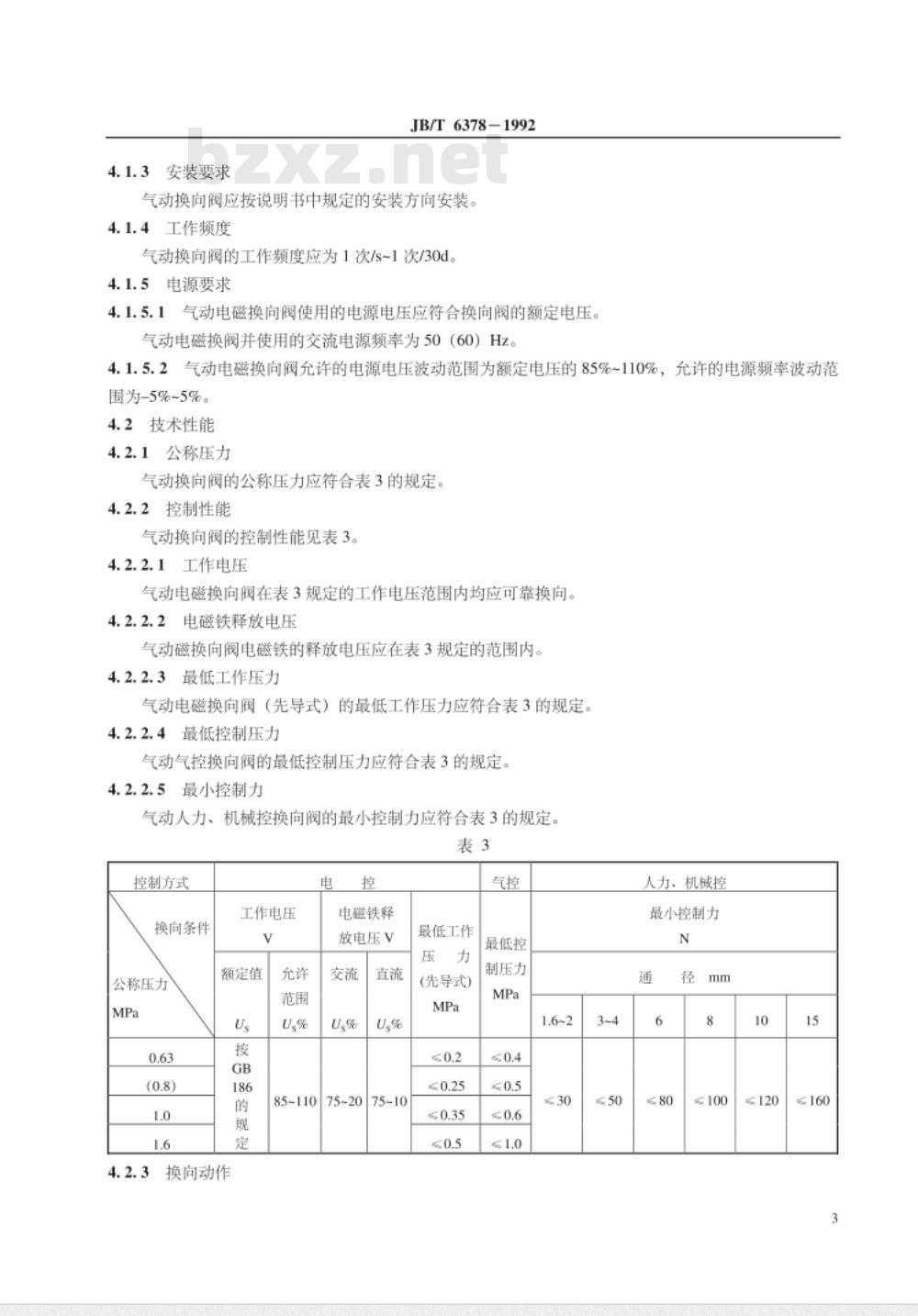

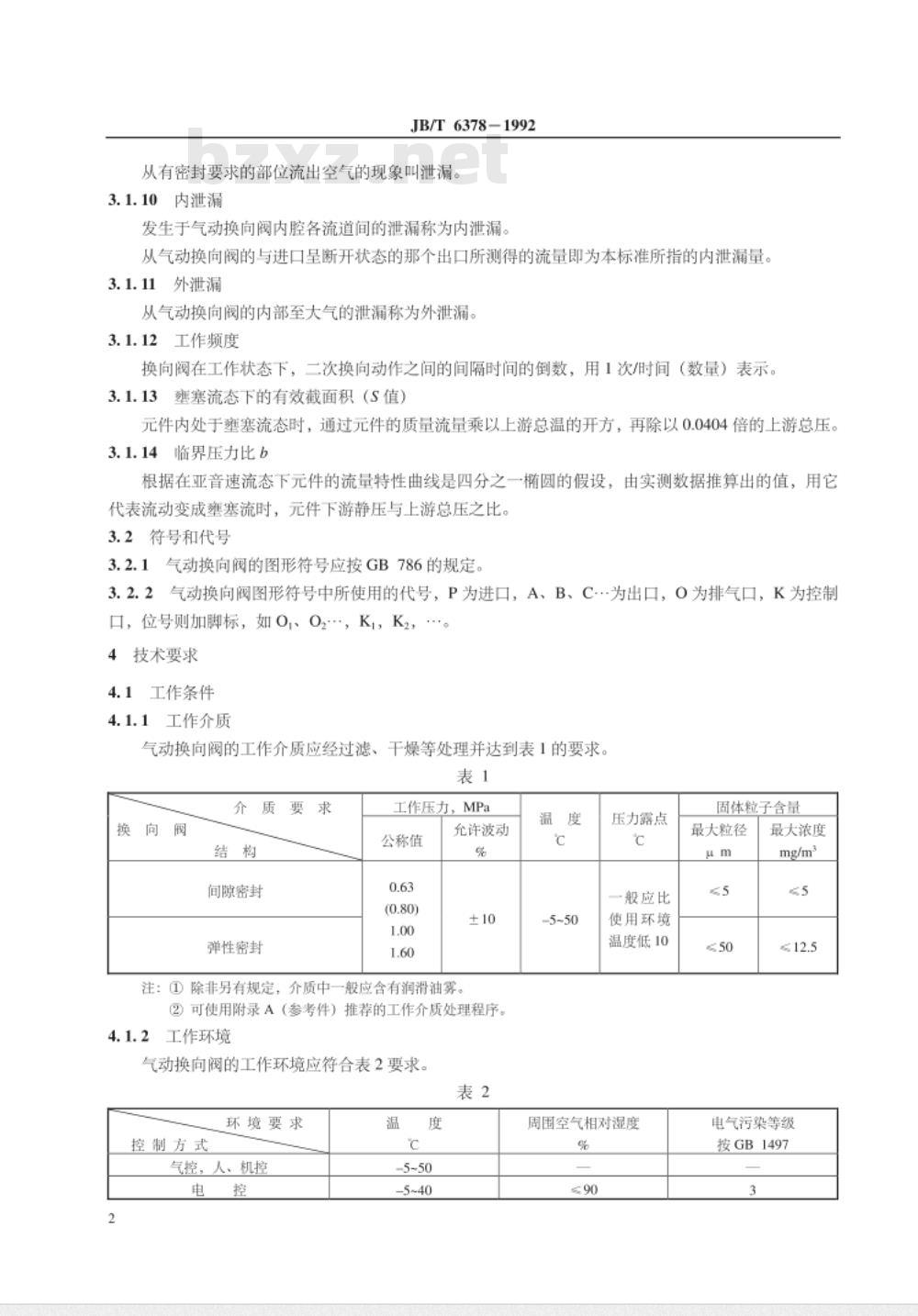

中华人民共和国机械行业标准 JB/T 6378-1992 气动换向阀技术条件 1992年7月15日发布 中华人民共和国机械电子工业部1993年1月1日实施 本标准规定了气压传动和控制系统中使用的换向阀的技术要求、试验方法和检验规则。适用于以压缩空气为工作介质的一般工业用气控、电控、人力与机械控制换向阀。特殊要求的气动换向阀不在本标准规定之内。 2. 引用标准 本标准引用了以下标准： GB156、GB786、GB998、GB1497、GB4026 3. 术语、符号、代号 3.1 术语 3.1.1 气动换向阀：具有两个以上连接口，并能得到两种以上流动状态的气动方向控制阀。 3.1.2 换向：气动换向阀在规定条件下，其出口压力上升至进口压力的90%或下降至进口压力的10%时，则认为气动换向阀实现了换向。 3.1.3 换向时间：从发出控制信号开始到换向阀实现换向所花费的时间。 3.1.4 最低工作压力：气动换向阀正常换向的最低进口压力。 3.1.5 最低控制压力：能使气动气控换向阀正常换向的阀的控制口处的最低压力。 3.1.6 最小控制力：能使气动人力、机械控换向阀正常换向的最小力。 3.1.7 弹性密封：利用密封件的弹性而实现密封要求的密封形式。 3.1.8 间隙密封：利用相对滑动件间的配合间隙而实现密封要求的密封形式。 3.1.9 泄漏：从有密封要求的部位流出空气的现象叫泄漏。 3.1.10 内泄漏：发生于气动换向阀内腔各流道间的泄漏称为内泄漏。 3.1.11 外泄漏：从气动换向阀的内部至大气的泄漏称为外泄漏。 3.1.12 工作频度：换向阀在工作状态下，二次换向动作之间的间隔时间的倒数，用1次/时间（数量）表示。 3.1.13 塞塞流态下的有效截面积（S值）：元件内处于垂塞流态时，通过元件的质量流量乘以上游总温的开方，再除以0.0404倍的上游总压。 3.1.14 临界压力比b：根据在亚音速流态下元件的流量特性曲线是四分之一椭圆的假设，由实测数据推算出的值，用它代表流动变成垂塞流时，元件下游静压与上游总压之比。 3.2 符号和代号 3.2.1 气动换向阀的图形符号应按GB786的规定。 3.2.2 气动换向阀图形符号中所使用的代号，P为进口，A、B、C为出口，O为排气口，K为控制口，位号则加脚标。 4. 技术要求 4.1 工作条件 4.1.1 工作介质：气动换向阀的工作介质应经过滤、干燥等处理并达到表1的要求。 4.1.2 工作环境：气动换向阀的工作环境应符合表2要求。 4.1.3 安装要求：气动换向阀应按说明书中规定的安装方向安装。 4.1.4 工作频度：气动换向阀的工作频度应为1次/s~1次/30d。 4.1.5 电源要求：气动电磁换向阀使用的电源电压应符合换向阀的额定电压。 4.2 技术性能 4.2.1 公称压力：气动换向阀的公称压力应符合表3的规定。 4.2.2 控制性能：气动换向阀的控制性能见表3。 4.2.2.1 工作电压：气动电磁换向阀在表3规定的工作电压范围内均应可靠换向。 4.2.2.2 电磁铁释放电压：气动磁换向阀电磁铁的释放电压应在表3规定的范围内。 4.2.2.3 最低工作压力：气动电磁换向阀（先导式）的最低工作压力应符合表3规定。
