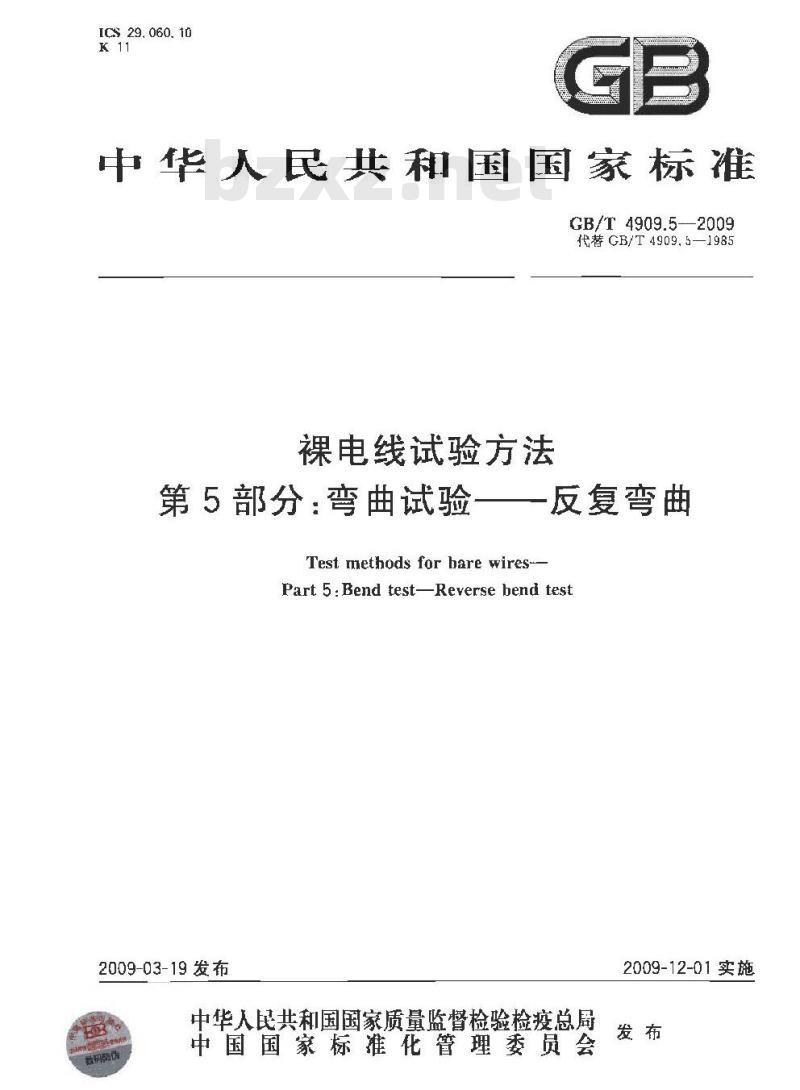

【国家标准(GB)】 裸电线试验方法 第5部分：弯曲试验 反复弯曲

ICS 29. 060. 10
中华人民共和国国家标准
GB/T 4909.5—2009
代替 GB/T 4909.5—1985
裸电线试验方法
反复弯曲
第5部分：弯曲试验
Test methods for hare wires-Part 5:Bend test-Reverse bend test2009-03-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施

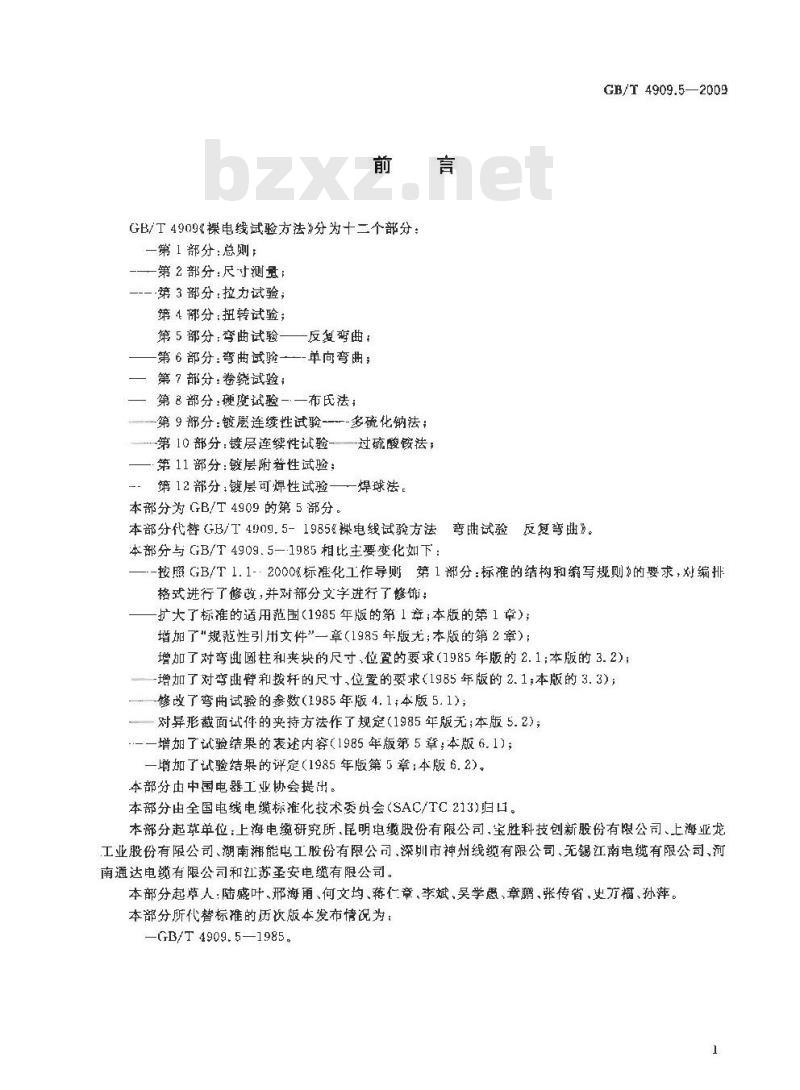

GB/T4909么裸电线试验方法分为十二个部分：一第1部分：总则：
——第2部分：尺寸测量：
二-—·第3部分：拉力试验，
第4部分：扭转试验，
第 5 部分;弯曲试验——
反复变曲
第6部分：弯曲试验———-单向弯曲；一第7部分：卷绕验；
一第8部分：硬度试验一一布氏法——第9部分：镀层连续性试验--多硫化钠法；第10部分：镀层连续性试验-过硫酸铵法，—第11部分：层附者性试验；
第12部分：镀层可焊性试验
一焊球法。
本部分为GB/T4909的第5部分。
本部分代替GB/T4909.5-1985&裸电线试验方法弯曲试验反复弯曲》。本部分与GB/T4909.5—1985相比主要变化如下：GB/T 4909.5—2009
-按照GB/T1.1-·2000标准化工作导则第1部分：标准的结构和缔写规则》的要求，对编排格式进行了修改，并对部分文字进行了修饰；扩大了标准的适用范围（1985年版的第1章；本版的第1章）；增加了\规范性引用文件”一章（1985年版无；本版的第2章）；增加了对弯典避柱和夹块的尺寸,位置的要求(1985年版的2.1;本版的3.2);-增加了对弯曲臂和拨杆的尺寸，位置的要求（1985年版的2.1本版的3.3)；—修改了弯曲试验的参数（1985年版4,1；本版5.1)；对异形截面试件的夹持方法作了规定（1985年版无；本版5.2)；-一增如了试验结果的表述内容（1985年版第5章；本版6.1)；一增如了试验结果的评定（1985年版第5章；本版6.2)。本部分由中国电器工业协会提出。本部分由全国电线电缆标推化技术委员会（SAC/TC213)归口。本部分起草单位，上海电缆研究所.昆明电缆股份有限公司，宝胜科技创新股份有限公司、上海业龙工业股份有限公司、湖南湘能电工股份有限公司，深圳市神州线缆有限公司，无锡江南电缆有限公司，河南通达电缆有限公司和江苏圣安电缆有限公司。本部分起草人：陆感叶、邢海甬、何文均、仁章、李斌，吴学愚，章鹏、张传省，史方福、孙萍。本部分所代替标准的历次版本发布情况为；-GB/T 4909.5—1985.

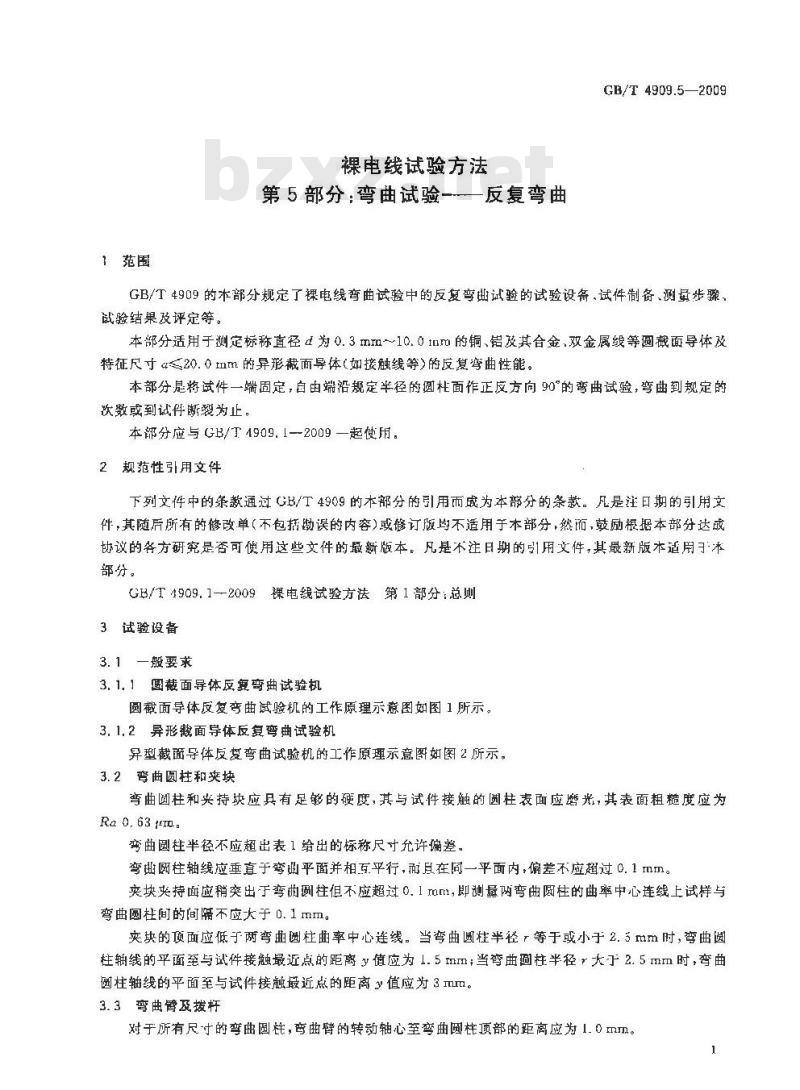

1范围
裸电线试验方法
第5部分：弯曲试验一一反复弯曲GB/T 4909.5—2009
GB/T 4909的本部分规定了裸电线弯曲试验中的反复弯出试验的试验设备,试件制备、测量步骤，战验结果及评定等。
本部分适用于测定标称直径d为0.3mm~10.01nm的铜、铝及其合金，双金属线等圆截面导体及特征尺寸α≤20.0 m的异形裁面导体(如接触线等>的反复弯曲性能。本部分是将试件一端固定，自由端沿规定半径的圆柱面作正反方向90°的弯曲试验，弯曲到规定的次数或到试件断裂为止。
本部分应与GB/T 4909.1-2009—起使用。2规范性引用文件
下列文件中的条款通过GB/T4909的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版尊不适用手本部分，然饰，鼓励根据本部分达放协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于部分。
GB/T4909.1—2009裸电线试验方法第1部分：总则3试验设备
3.1一般要求
3.1.1圆截面导体反复弯曲试验机圆截面导体反复弯曲试验机的工作原理示意图如图1所示。3.1.2异形截面导体反复弯曲试验机异型截面导体反复弯曲试验机的工作原理示意图如图2所示。3.2弯曲圆柱和夹块
弯曲圆柱和夹持缺应具有足够的度，其与试件接触的圆柱表面应磨光，其表面粗糙度应为Ra0.63m
奔曲圆柱半径不应超出表1给出的标称尺寸充许痛差。弯曲圆柱轴线应重垂直于弯曲平面并相互平行，而且在同一平面内，偏差不应超过0.1mm。夹块夹持面应稍突出于弯两测柱但不应超过0.1mm,即测量两弯曲圆柱的曲率中心连线上试样与弯曲圆柱间的间隔不应大于0.1mm夹块的项面应低于两弯曲圆柱曲率中心连线。当弯曲圆柱半径r等于或小于2.5mm时，弯曲圆柱轴线的平面至与试件接触最近点的距离值应为1.5mm；当弯曲圆柱半径r大于2.5mm时，弯曲菌柱轴线的平面至与试件接触最近点的距离值应为3mm。3.3弯曲臀及拔杆
对于所有尺寸的弯曲围柱，弯曲臂的转动轴心至弯曲圆柱项部的距离应为1.0mm。1
GB/T 4909.5—2009
拨杆孔两端应稍大，且孔径符合表1规定。CHINA
拨杆或变简：
试件：
导块：
拨托转动轴线
-弯两同柱A和B;
支座：
支降夹持面：
-试件接触最近点：
国导体直径：www.bzxz.net
支座顶面至导块地面距席：
旁曲圆柱半径：
操作柄转动轴线至圆柱形支座顶部平面距离：·弯曲厕柱的平面至与试件接触最近点的距;试件与圆柱形支座的间隙。
国截面导体反复弯曲试验装置原理图2
拨杆或
一导向槽
台钳；
异形摄
支座顶
弯曲圆
试件制备
特征尺寸；
行至导
块底面距离
募型做面导体反复湾曲试验装量原理图GB/T 4909.5-2009
4.1取样
从外观检查合格公
端截取长约300mm的试件五个，取样时应尽可能避免试件受到拉伸、扭转、弯曲或其他机械损伤
4.2校直试件
小心地用乎校直试件，必要时，充许将武材或塑料平面工用本锤轻轻校直。校直时，不应损伤试件表面，也不应扭曲试件。有局部硬弯的试件应不校直5试验步骤
5.1夹模选择
根据表1中现定选好弯曲圆柱半径厂，背曲圆柱顶部至拨杆底部距离以及拨杆孔直径改并在试验机或钳台上装好。
5.2试件固定
如图1所示，使弯曲臂处于垂直位置，将试件由拨杆孔人，当试件的位置垂直于夹具两变曲圆柱的轴线的平面时.夹紧试件。
异形截面试件的夹持，应使其较大尺寸平行于或近假平行于夹持面，如图3所示。3
GB/T 4909.5—2009
试件标称直径
或待征尺寸α
0. 3A()0. 5
0. 5-d()0. 7
0, 74(a)≤1.0
1. 01.5(a)2. 0
2.03.0(a)4.0
4.0-d(0)6.0
6.0-d(a)8.0
8.0d(a)≤10.0
d(a)10. 0
表 1弯曲试验参数的选择
弯曲圆柱半径
1.25±0. 05
1.75±0.05
2. 5+0. 1
3, 75±0. 1
距离克
注：对干在第」栏所列范阈直径，应选择合适的援杆孔直径以保证试件在孔内自由运动，7777
图3异形截面试件的夹持
5.3施加负荷
单位为毫米
投孔直径d，
2.0或2,5
2. 5或3. 5
3.5或4.5
4.5或7.0
7. 0要9. 0
9. 0或11. 0
在伸出拨杆孔外的试件上端，沿试件轴线方问施加适当的负荷，张紧试件，使试件弯曲时能与弯曲圆柱面保持良好的接触和不产生扭曲，负荷··般应不超过试件抗拉强度2%的应力。5.4弯曲试件
启动试验机，以均平稳的速度弯曲试件，弯曲速度应使试件可能产生的热不影响试验结果，除另有规定者外，一般为1次/s
试件从垂直于弯曲圆柱轴线平面的起始位置，沿圆柱A弯曲90°，然后回到原来的位置，为第一次弯帕，再在同-平面内以相反的方向沿圆柱B弯曲90，然后回到原来的位置，为第二次弯曲，如阁4。如此重复进行，直到规定的骞曲饮数，或试件断裂。记录弯曲数N，试件在最后恢复到起始位置前折断时，该最后一次弯曲不记人试验结果。OA
图4反复弯曲的计数方法
GB/T 4909.5—2009
连续试验至相关产品标准中规定的弯曲次数或肉眼可见的裂纹为止；或者如相关产品标推规定，连续试验至试样完全断裂为止。
弯曲试验过程应是连续的，不允许有间断。可手动弯曲。6
试验结果及评定
6. 1 试验结果
以五个试件弯曲次数的平均值表示试件的试验结果，或观察试件弯曲后断口情况。2评定
试验结果符合相关的产品标推要求，判为合格。
