【国家标准(GB)】 裸电线试验方法 第9部分：镀层连续性试验 多硫化钠法

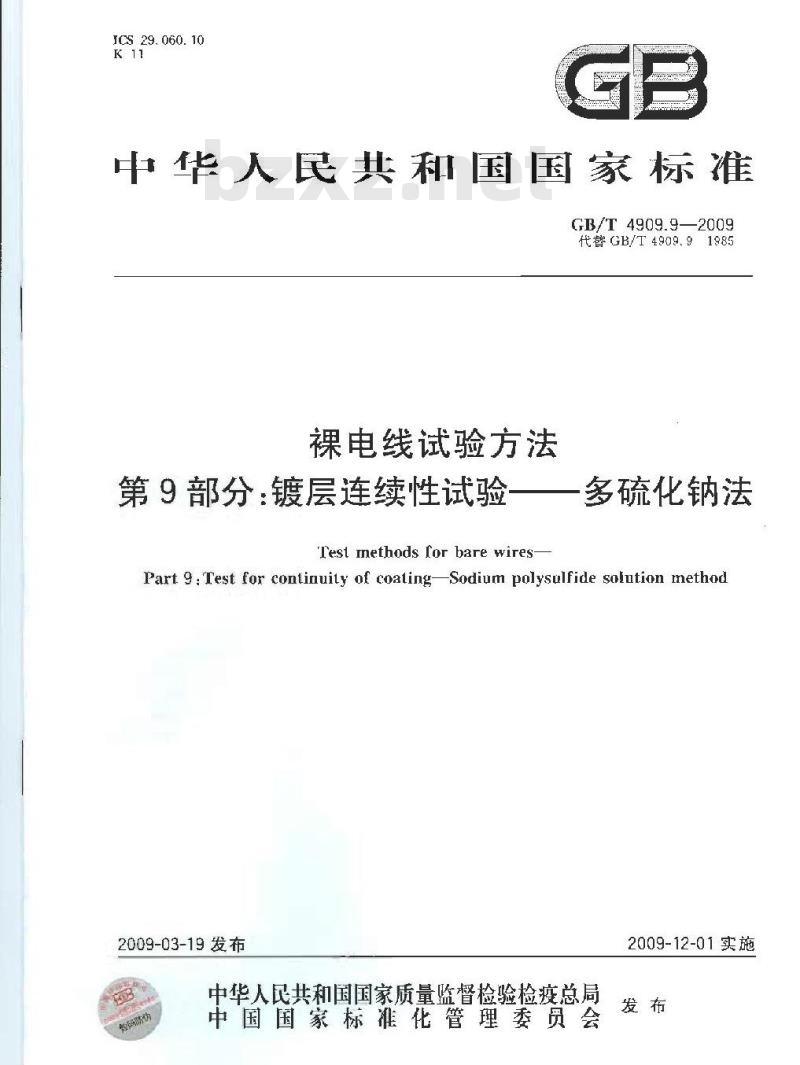

ICS 29. 060. 10
中华人民共和国国家标准
GB/T 4909.9—2009
代替GB/T4909.91985
裸电线试验方法
第9部分：镀层连续性试验
Test methods for bare wires-多硫化钠法
Part 9: Test for continuity of coating-Sodium polysulfide solution method2009-03-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
CB/T4909课电线试验方法\分为上二个部分：第1部分：总则；
---第2部分：尺寸测量；
第3部分：拉力试验；
第4部分：扭转试验
第5部分：弯曲试驰
一一第6部分：弯山武验？
一第7部分：卷瓷英
第8部分：硬度设盘
-反复弯商：
单向弯曲；
布民法
连续性试验
第9部分
层连续性试验
第10部
第11音
层附着性
第12部分：层可焊性
本部分为1909的第
本部分代1909.9
名硫化法
过腕酸安法
焊球法。
课电线诚验方法
本部分与
一1985相比毛要变化如下，
GB/ 4909.9—2009
镀层连续性试验多流化内法》。1.1一2000的要求，群编排格式进行修改，并对部分文宇进行了修饰：增加
秘范性引用文
修改，预处理用的有机
（1985年版无：本版的第2章）：溶淘并明确了硫磺试剂的要求1985年版的2.2.，本版的第3章）。本部分由中
寿工业协会提出
中电缆标唯化技术委员会售ACTO2133用口。本部分中全
本部分起草单海电缆
缆有限公司、江苏圣安电筑有限究所深动市神州线缆有限公司、无锡汇南电缆有限公司、河南通达电分有限公市、宝胜科技创新股备有限公司、上海亚龙工民明电视
业股份有限公司和湖南作电工股份有限公司。本部分起草人陆盛海前、章鹏、张传省、史方福、孙萍、何义均、落上章、李斌、吴学愚。本部分所代替标推的质员版本发布情况为：GB/'T 4909. 9—1985
1范围
裸电线试验方法
G/r4909.9—2009
第9部分：镀层连续性试验一多硫化钠法GB/T4909的本部分规定了多硫化钠法镀层连续性试验的试验设备、试样制备、测量步骤，试验结果及评定等，，此内容来自标准下载网
本部分适用于检验电线电缆铜导体表面金属镀层（如镀锅银、镍层等）的连续性。本部分与GB/T4909.10—2009具有等效作用，但无论采用何种方法，应以满是产品标准对金属镀层的规定要求为准
本部分座与G3909，12008--起依用。？规范性引用文件
下列文件中的条款通过GB/T1003的4部分的引用而成为本部分的条款。凡是流H期的引用文件：其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些义件的最新版本。凡是不注口期的引用义件：其最新版本适用于本部分
GB/T4909.12009裸电线试验方法第1部分：总则(GB/T1909.102009裸电线试验方法第10部分：镀层连续性试验一过硫酸法3试验设备
玻璃量筒280ml
盐酸化学纯；
硫化钠化学纯；
硫磺化学纯;
乙醇或乙醚，
4试样制备
4.1取样
样品应八个产品包装单位（圈或盘)组成，从每个包装单位上截取长度约为150mm的试样个。4.2预处理
将试样漫入乙醇或之避等适当的有机溶剂中清洗，至少3mim。敢出后用清洁的软布搭下将预处理后的试样放在干净的盛器内，等待试验。拿放试样时不应用手触摸试栏没人试验溶液的那部分，并注意防止损伤试样表面：5试验步骤
5.1盐酸溶液制备
用蒸馅水稀释化学纯盐酸，所得试验用盐酸溶波在1G℃时的比重为1.088，每份用于镀锡铜线试验的盐酸溶搬（180m经过表1中规定数量的试栏没捷两个周期后，应作人效处理。
GB/T4909.9—2009
每份用于镀银铜缆的盐酸溶液(180 mL)若不能在 15 内使浸过多硫化钠的银褪色，应作失效处理。
镀锡铜线试样极限根数
试择标称经
0.07d0. 75
0. 75≤d1.00
1. 00sd1.25
1.25d2.12
5.2多硫化钠溶液制备
最大试样数
将化学纯的硫化销品体解在流水中直至溶服在20时达到饱和，然后再加人足量的硫磺（250g儿以上），加热意拌，便之完全饱和液静置24h后过滤，制成多碰化钠的浓落液，的多硫化钠张落液，所得试验用多硫化钠落液的比重在16时应为1.142。用蒸馏水稀释适
多硫化钠试验落液应有足够的度，应能便1根裸铜线在内完全变黑，香则试验液应作失效处。
5.3试验溶液的数0温度
试验溶液装在
5.4试样的漫渍
试样浸人溶液
5.5试验程序
mL的量简中，每份为180证，武验落液的温度为16℃21中
3长度应不小于120
从下列程序中
将试件浸
一种作为试险程序
P溶液中1
后，取出，用清水冲铣，并用清洁软布措于。立即再将试件浸人格夜中30s
多硫化钠试
个渍周期
变色情况：
后，取出·用清水冲洗，并用清洁软布措干。完成上述规定程序为。成产品标准中规定的设清周期后，用目力检查每个试件漫满部分镀层表面的将试件浸人多化动式验浴液巾中30s后，取出，用清水冲洗，并用清洁软布猎干。立即再将试b)
件浸人盐酸试验摩范中5s后，取出，用清水冲洗，并用清洁软布潜于。完成上述规定程序为一个浸溃周期。完成产品标准中规定的浸渍周期后用目方捡查个试件浸溃部分镀层表面的变色情况动
将试件浸人多硫化钠试验膏液中30：后，取出，用消水冲洗，并用清洁软布措干。完成上述规c)
定程序为二个浸渍周期。完成产品标准中规定的漫读周期后，用日力检查每个试样浸部分镀层表面的变色情况。
6试验结果及评定
试样浸渍部分镀层表而应不发黑，们在试样切端12 mm内的发黑,不作考核。八个试样全部合格，则该批产品的镀层连续性判为合格。如有三个及以上试样不合格，则应逐件检查；如果有两个及以下试样不合格时,应从该批的其余包装单位巾再随机拥驳八个试样重新试验，仍有不合格时,则成逐件检查。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
