GB/T4909.6--2009
代替GB/T 4909.6—1985
裸电线试验方法
第6部分：弯曲试验
一单向弯曲
Test methods for bare wires-.Part 6:Bend test-Single bend test2009-03-19发布
中华人民共和国国家质量监督检验检疫总局数码供
中国国家标准化管理委员会
2009-12-01实施
GB/T4909%裸电线试验方法》分为十二个部分：第1部分：总则：
第2部分：尺小测最；免费标准bzxz.net
第3部分：拉力试验；
第 4部分：扭转试验；
第5部分：弯曲试验一
-第6部分：弯曲试验
一第7部分：卷绕试验；
反复李政；
单向密曲：
第8部分；硬度试验——布氏法；—第9部分：镀层连续性试验多硫化钠法第10部分：镀层连续性试验
金-过硫酸铵法·
-第11 部分:镀层附者性试验；
-第12部分：簸层可焊性试验-焊球法。本部分为GB/T4909的第5部分。
本部分代替GB/T4909.6--1985《操电线武验方法弯曲试验单向弯曲》。本部分与GB/T1909.6--1985相比主要变化如下：GB/T 4909. 6—2009
按照GB/T1.1一2000的要求，对编排格式进行了修改，并对部分文字进行了修饰；增加了“规范性引用文件\--章（1985年版无;本版的第2章）；--修改了支辊半径（直径）要求（1985年版的2.2：本版的3.1)；修改了支辊间距离的计算公式（1985年版的4.2.1;本版的3.1）；增加了虎钳式湾曲装置（1985年版的第2章：本版的3.2)；增加了对试件外观的要求（1985年版的第3章;本版的4.2)：增加了对试件长度的要求（1985年版的第3章：本版的4.3)；一增加了虎钳式弯曲试验方法（1985年版的第4章：小版的5.3)。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、宝胜科技创新股份有限公司、上海亚龙工业股份有限公司、湖南湘能电工股份有限公司、深圳市神州线缆有限公司、无江南电缆有限公司、河南通达电缆有限公司、江苏圣安电缆有限公司和民明电缆股份有限公司。本部分起草人：陆盛叶、邢海甫、蒋仁章、李斌，吴学惠章鹏、张传省，史方福、孙平、何文均。本部分所代替标推的历次版本发布情况为：GB/T 4909. 6- 1985.
裸电线试验方法
第6部分：弯曲试验
单向弯曲
GB/T 4909.62009
GB/T4909的水部分规定了裸电线弯曲试验中的单向弯曲试验的试验设备、试件制备、测量步骤、试验结果及评定等。
本部分适用于测定标称直d为0.300mm~10.00mm的铜.铝及其合金、双金属线等厕形、矩形面导体的单向弯曲性能
半径弯成一定的角度，观察弯菌后试件的张力表面情况。本部分是将试件沿
本部分应与GB/
2009起使用。
规范性引用文件
下列文件中阅款通过GI
件，其随后所有
单（不包子
协议的各方研空是否可使用这
部分。
GB/T49
试验设备
湾曲装置
T4904时本部
谢误的内
文件的
裸电毁试
意用如图1和图2所
弯曲装置
支辑应具有足够
10倍试件厚度
除非另有规
式中：
分的引用前成为
版约不随用
新版本。
硬度。
辊间的距客应按照式
1——支辊距离
经度为毫米(mrn)：
D-弯曲圆柱真
试件厚度或直经为毫米(mm).
丰准骑期阁
B0403d
本部分的条款。
凡是注月期的引用文
本部分，然面鼓励根据本部分达成期的引用文件，真最新版本适用于本于战样宽度或直经，半径应为1倍内应保持不变
弯曲圆柱直径d见相大一品标推要求，弯曲压头宽度应天试件宽度或直轻，弯曲乐头应具有足够的硬度和光洁度。
弯曲园柱直径：
压辑直径：
一作用力；
b宽边。
图1边弯曲装置示意图

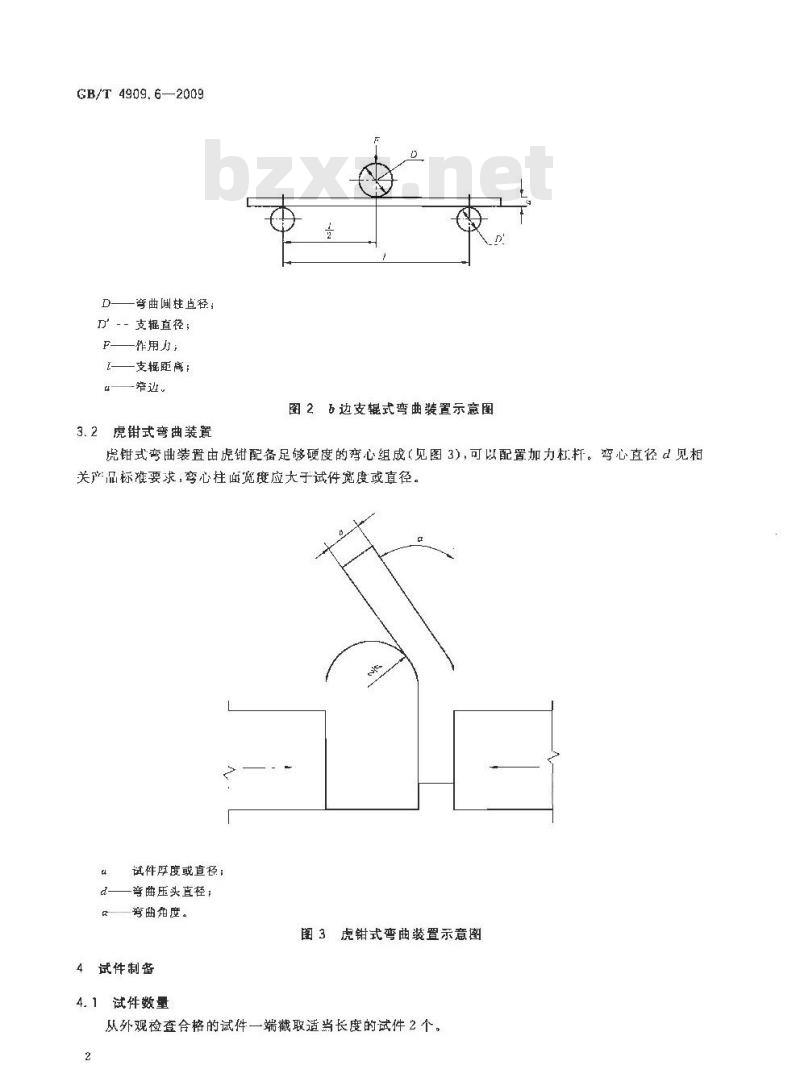

GB/T 4909.6—2009
弯曲测柱径：
D\--支直径；
F——作用疗；
1支辐距离：
—窄边。
虎钳式弯曲装置
图2边支辊式弯曲装置示意图
虎钳式弯曲装置由虎钳配备足够硬度的弯心组成（见图3),可以配置加力杠杆。弯心直径d见柜关产品标难要求，弯心柱面宽度应大于试件宽度或直径。4
试件厚度或直径；
弯曲压头直径：
弯曲角度。
图3虎钳式弯曲置示意图
4试件制蛋
4.1试件数量
从外观检查合格的试件一端截取适当长度的试件2个。2
4.2试件外观
试件表面不应有划痕和损伤；
试件应平直，必要时允许小心校直。4.3试件长度

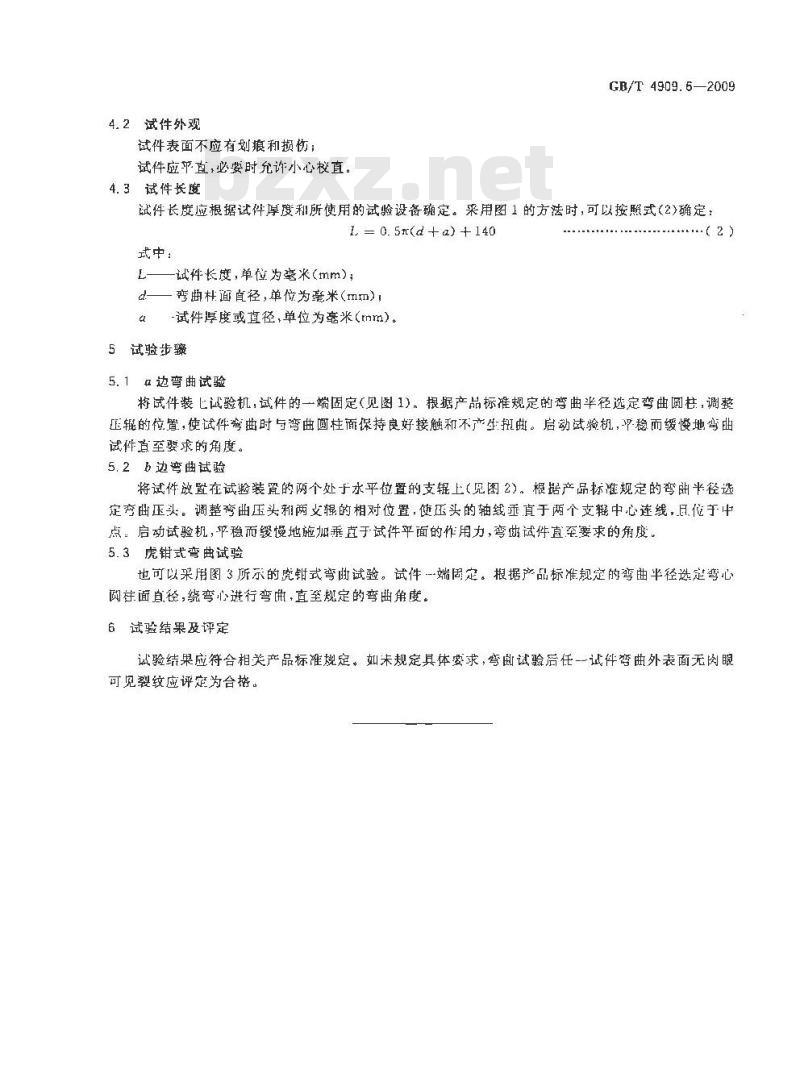

GB/T 4909.6—2009
试件长度应根据试件厚度和所使用的试验设备确定。采用图1的方法时，可以按照式(2确定：1=0.5r(d+a)+140
式中：
试件长度，单位为毫米（mm）；L
d弯曲杆面直径，单位为毫米(mm)α-试件厚度或直径，单位为毫米（rnm）。5试验步骤
5.1a边弯曲试验
（2）
将试件装匕试验机，试件的一端固定（见图1）。根据产品标推规定的弯曲半径选定弯曲圆柱，调整正辊的位置，使试件弯曲时与曲圆柱面保持良好接触和不产生扭曲。启动试验机，评稳而缓慢地弯曲试件道至要求的角度。
5.2b边弯曲试验
将试件政置在试验装置的两个处于水平位置的支辑上（见图2）。根据产品标准规定的弯半径选定弯曲压头。调整弯曲压头和两支的相对位置，使压头的轴线垂直于两个支中心连线，日位于中点。启动试验机，平稳而缓慢地施加垂直于试件平面的作用力，弯试件直至要求的角度。5.3虎钳式弯曲试验
也可以采用图3所示的壳钳式弯曲试验。试件一端固定。根据产品标准规定的弯曲半径选定弯心厕并面直径，绕弯心进行弯，直室规定的弯曲角度6试验结果及评定
试验结果应符合相关产品标准规定。如未规定具体要求，驾邸试验后任--试件弯曲外表面无肉眼可见裂纹应评定为合格。
