【国家标准(GB)】 裸电线试验方法 第2部分：尺寸测量

[CS 29.060.10

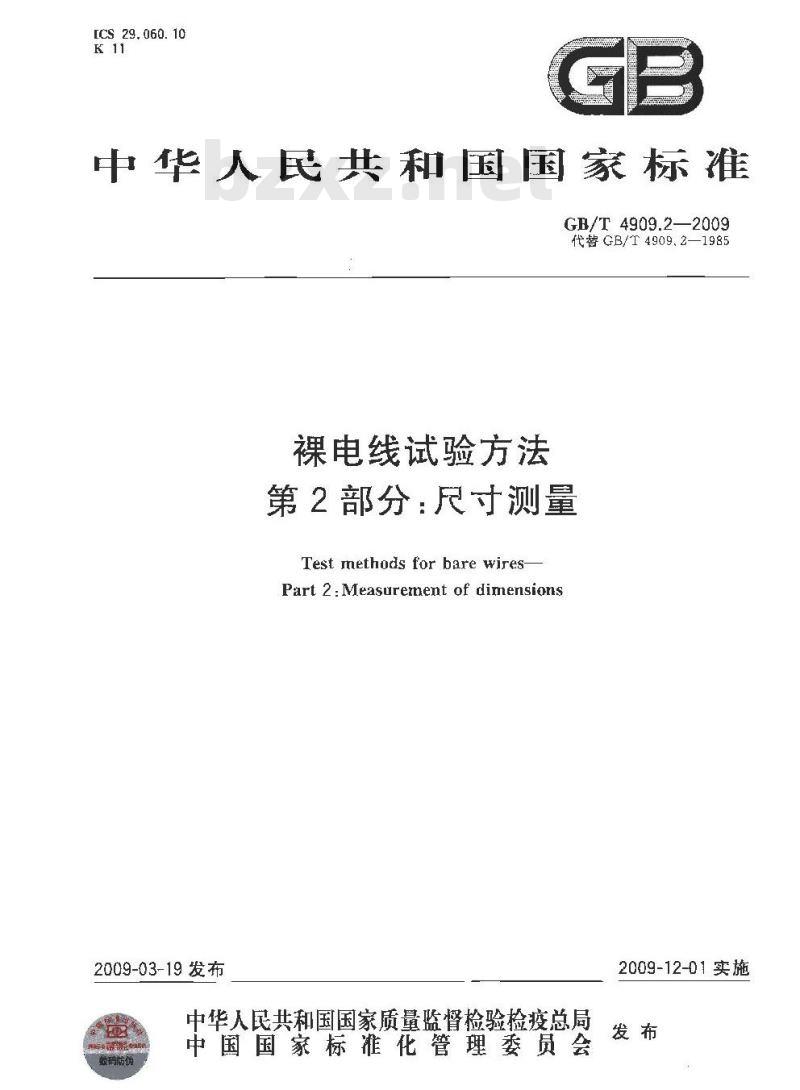

中华人民共和国国家标准
GB/T4909.2—2009
代替GB/T4909.2—1985
裸电线试验方法
第2部分：尺寸测量
Test methods for bare wires-Part 2: Measurement of dimensions2009-03-19发布
中华人民共和国国家质量监督检验检疫总局敬码防购
中国国家标准化管理委员会
2009-12-01实施

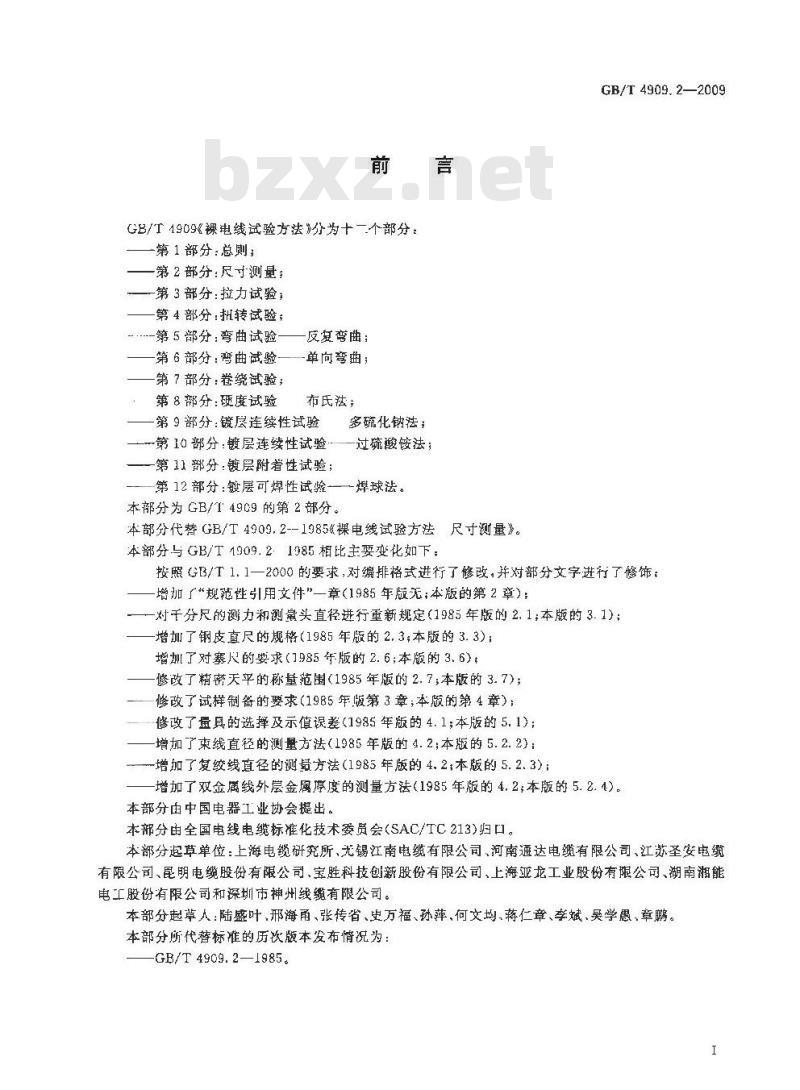

GB/T4909《裸电线试验方法\分为十一个部分：第1部分：总则；
第2部分：尺寸测量；
第3部分：拉力试验，
一第4部分：扭转试验；
-第 5部分;弯曲试验—
反复弯曲：
—第6部分：弯曲试验——单向弯曲；—第7部分：卷绕试验；
第8部分：硬度试验
布氏法；
一第9部分：镀层连续性试验
—第10部分：镀层连续性试验
——第11部分：镀层附着性试验；多硫化钠法；
过蕊邀铵法；
-第12部分：镀层可焊性试验—焊球法。本部分为GB/T 49C9的第2部分。本部分代替GB/T4909.2--1985《裸电线试验方法尺寸测量》。本部分与GB/T1909.21985相比主要变化如下：GB/T 4909.2—2009
按照GB/T1.1一2000的要求，对编排格式进行了修改，并对部分文字进行了修饰；增加了“规范性引用文件\一章（1985年版无；本版的第2章）一对千分尺的测力和测毫头直径进行重新规定（1985年版的2.1;本版的3.1)；增加了钢皮直尺的舰格（1985年版的2.3；本版的3.3)：增加了对塞尺的要求（1985年版的2.6;本版的3.6)修改了精密天平的称量范围（1985年版的2.7；本版的3.7）；一修改了试样制备的要求（1985年版第3章；本版的第4章）；修改了量具的选择及示值误差（1985年版的4.1；本版的5.1);-增加了束线直径的测量方法（1985年版的4.2;本版的5.2.2)：一增加了复绞线直径的测最方法（1985年版的4.2，本版的5.2.3)；增加了双金属线外层金属厚度的测量方法（1985年版的4.2；本版的5.2.4）。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213)归口。本部分起草单位：上海电缆研究所、光锡江南电缆有限公司、河南通达电缆有限公司、江苏圣安电缆有限公司、昆明电缆股份有限公司，宝胜科技创新股份有限公司、上海亚龙工业股份有限公司、湖南湘能电工股份有限公司和深圳市神州线缆有限公司。本部分起草人：陆盛叶，邢海甬、张传省、史万福、孙萍、何文均.蒋仁章、李斌、吴学愚，章鹏。本部分所代替标准的历次版本发布情况为：GB/T 4909.2—1985.

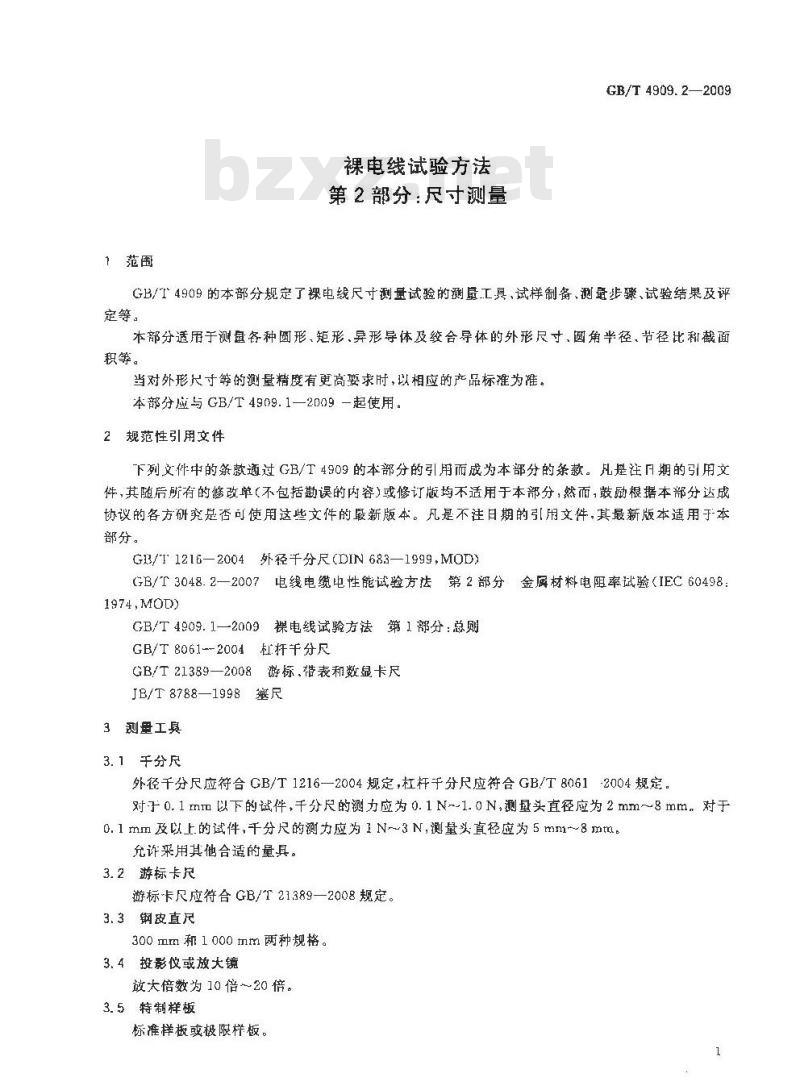

1范围
裸电线试验方法
第2部分：尺寸测量
GB/T 4909.2—2009
GB/T 4909的本部分规定了裸电线尺寸测量试验的测量工具,试样制备、测量步骤、试验结果及评定等。
本部分适用于测意各种圆形，矩形、异形导体及绞合导体的外形尺寸、圆角半径、节径比和截面积等。
当对外形尺寸等的测量精度有更高要求时，以相应的产品标推为。本部分应与GB/T4909.1一2009 一起使用。2规范性引用文件
下列文件中的条款通过GB/T4909的本部分的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1216—2004外径千分尺（DIN683—1999,M0D)GB/T3048.2—2007电线电缆电性能试验方法第2部分金属材料电阻率试验（IEC604981974,MOD
GB/T4909.1—2009裸电线试验方法第1部分：总则GB/T8061--2004杠杆分尺
GB/T21389—2008游标.猎表和数显卡尺JB/T8788—1998塞尺
3刚工真
3.1于分尺
外径千分尺应符合GB/T1216一2004规定，杠杆于分尺应符合GB/T8061-2004规定。对于 0. 1 m 以下的试件,千分尺的测力应为 0. 1 N~-1. 0 N,测量头直径应为 2 mm~~8 mm。对于0.1mm及以上的试件，千分尺的测力应为1N~3N,测量头直径应为5mm~8mtm充许采用其他合适的量具。
3.2游标卡尺
游标卡尺应符合GB/T21389—2008规定。3.3钢皮直尺
300mm和1000mm两种规格。
3.4投影仪或放大镜免费标准bzxz.net
放大倍数为10倍～20倍。
3.5特制样板
标准样板或极限样板。
GB/T 4909.2—209
3.6塞尺
塞尺应符合JB/T8788-1998要求。3.7精密天平
称量范围：0~200g，感量：0.1mg；称量范围：201g~1000g，感量：1mg。4试样制备
4.1实心圆导体
取试样一根,长度应不小于1m。
4.2绞合圆导体
取试样·-根，长度应不小书1.5m。取样时应将切割处预先扎紧。CHINA
4.3非圆截面导体
取试样-一根，长度应
4. 4束合导体
取试样一根，长约
4.5测量点选取
在成图或成盘的
少200mm处分别进行。
测量步骤
5.1量具
测量各种裸电
段样时
副处成预生
上直接测量时，应距量
寸用的量具
0.251~10.
10.c0以上
注：应根据尺寸的精厚
5.2 直径与厚度
5.2.1圆导体直径
在垂真于试样轴线的同
1规定
在成翻试样上测量时，应在两端距端头至示值误美
量真的选择及其
具名称
杆千分尺
自应标推中规定采用的最具
±0002
单位为亲米
一面上，且相互垂直的方向上测量。至少在样的两端和中部共测量三处，各测量点之间的距离应不小于200 mm。5.2.2束合导体直径
束线外径为卷绕在锥棒上的束线层宽度滁以卷绕圈数。束线应以一定张力紧密卷绕在如图1所示的抛光锥棒上，张力数值(N)为束线标称截面数值(m2)的65倍。外径0.5mm及以下的束线的卷绕宽度应不小于10mm，外径0.5mm以上的束线的卷绕宽度应不小于20mm。测最精度为0.5mm。5.2.3复绞线直径
对于复绞线的直径测量可以采用纸带法，即在平放并拉直的试样上，用薄纸带紧贴试样表面缠绕一圈，用铅笔或其他适当的方法划一记号，测尽其圆周长，并换算成直径。5.2.4双金属线外层金属厚度
双金属线的外层金属厚度最薄点的测定应采用“断面抛光测量法”。从样品一端截取适当长度的双金属线试样，将导线横截面研磨、抛光后，使用足够精度的读显微镜在图2所示的相互垂直的四个位2
置上测定外层金属厚度，在这四个位置中应包含外层金属最薄厚度。锥度1:3
5.3非圆截面外形尺寸
5.3. 1宽边(6边)
双金属线外层金属厚度的测定健置在平直试样的两端和中部各测量一次。5.3.2窄边(a边）
宽边在4.00mm及以下者，在平直试样的两端和中部各测量一次。GB/T 4909.2—2009
单位为毫米
宽边在4.01mm~10.00mm者，在平直试样的两端和中部每处的平面两侧各测量一次。宽边在10.00mm以上者，在平直试样的两端和中部每处的平面两侧和中部各测量一次。测量平面时，量具端头平面约有二分之一的面积应与试样平面接触。5.3.3平直度
将规定长度试样的被测面置于基谁平板上，用塞尺直接测量被测面和基准平面间最大间隙距离。5.3.4圆角半径及夹角
用样板测量，或者切取截面垂直于试样轴线的试件，抛光后，用20倍放大镜或投影仪与特制样板比较测量，
GB/T 4909.2—2009
5.4截面积
5.4.1简单截面试样
简单截面试样的截面积，可以合理地从线性截面尺寸计算得出。测定尺寸时，应沿试样的计量长度以大约相等的间距至少测量三次，计算出算术平均值。平均值的标准偏差与测量平均值的比值应不超过士0.50%。5.4.2复杂截面试样
复杂截面试样的截面积，或者从直接测量并计算出的平均截面积误差超过士0.50%时，应采用称重法测量。称重法见 GB/T 3018. 2—2007中 6. 4. 2、6.5和6. 6。5.5绞合节距
5.5.1直接法
将1 rn～2 tn 长的绞合导体试样,平放并拉直,用钢皮直尺沿试样轴向紧靠在试样上，测量(n十1)股的距离。为该层股数。
5. 5.2纸带法
在平放并拉直的试样上，用薄纸带沿试样轴间紧贴在试样表面，用铅笔或其他适当的方法复制出该层股线的绞合条纹，然后用钢皮尺测量（n十1)股的距离。5.5.3平均法
用钢皮尺平行于试样轴线测量10、20或50个节距的长度工，然后按1=L/M，求得节距平均值t。M为被测节距的个数。
6试验结果及评定
6. 1直径、最薄厚度、窄边及宽边的计算直径，最薄厚度，窄达及宽边测量结巢的平均值按式（1计算：2x
式中：
x一一实测尺寸平均值，单位为毫米（mm）X：\-第i次的测量数值，单位为毫米（mm)；m—测量次数。
计算时尺寸为 0. 020 mm-1. 000 mm 者保留三位小数;大于 1. 000 mm 者保留两位小数。尺寸偏差值8取标称值与尺寸实测平均值又之差。6.2J值的计算
」值，又称不圆度。即指在同一截面上测最的最大读数与最小读数之差。按5. 2.1测量。试验结果取三个载面上测得的直径差值之大值作为于值。6.3截面积的计算
6.3.1简单截面试样
a）实心圆形导体的截面积按照式(2)计算：S= nd
式中：
S—实心圆形导体的截面积，单位为平方毫米（mm2）；α—实心单根导体直径的实测值，应符合式（1)规定，单位为毫米（mm），b）绞合圆形导体截面积按照式（3)计算：4
式中：
S一绞合圆形导体面积,单位为平方衰米(mm2）：GB/T4909.2—2009
一实心单根导体直径的实测值，应符合式（1)规定，单位为毫米（mm）rn1
绞合导体中单线的根数，
e）有圆角的矩彤导体的截而积S2按照试（4)计算：S2 = a × 6 - 0. 858 4r2
式中·
-有圆角的矩形导体的截面积，单位为平方毫米（m）：穿边的实测值，应符合式（1)规定，单位为毫米(rmI)：b 一宽边的实测值，应符合式(1)规定，单位为毫米(mLm);一试样的圆角半径，单位为癌米（竹拉）。d）无圆角的矩形导体的截面积S按照式（5)计算：S= αb
武中：
无圆角的矩形导体的裁面积，单位为平方毫米（mm）；窄边的实测值,应符合式(1)规定,单位为毫米（mn);a-
b宽边的实测值,应符合式(1)规定，单位为毫米(mm)。6.3.2复杂截面试样
复杂截面试样的截面积测量结果按式（6)计算：x10
式中：
复杂面试样的再积，单平方毫米（现班）71
称量测量试样的视在质量，精确到士0.10%，单位为克（g）；试样长度，精确到土0.20%，单位为毫米（mm）：d.
一试样密度，精确到士0.45%,单位为克每立方厘米（g/cm2）。6.4评定
试验结果符合相关产品标要求，判为合格。-(4)
