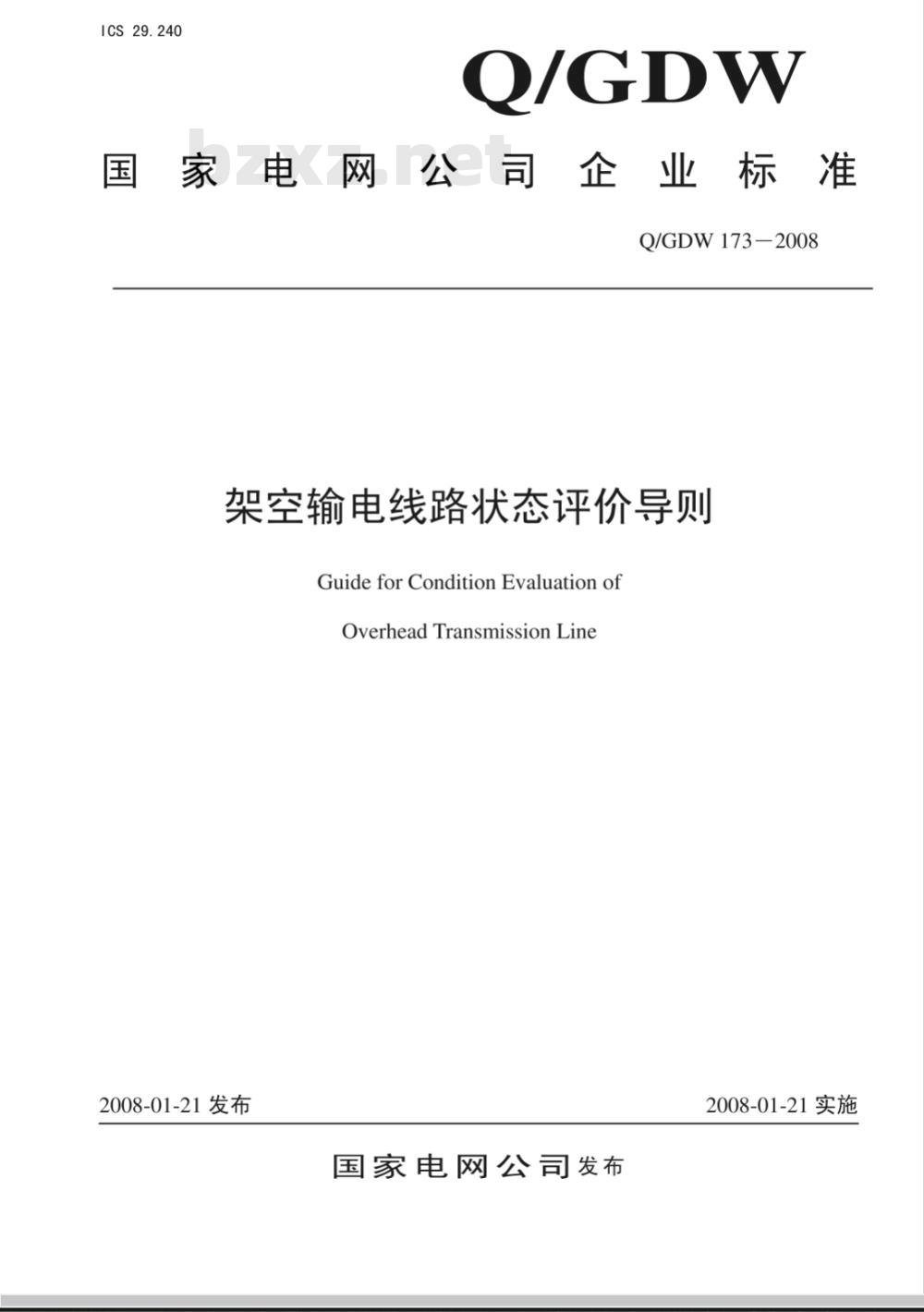

Ics 29.240
国家电网公司企业标准
Q/GDW173-2008
架空输电线路状态评价导则
GuideforConditionEvaluationofOverheadTransmissionLine
2008-01-21发布
国家电网公司发布
2008-01-21实施

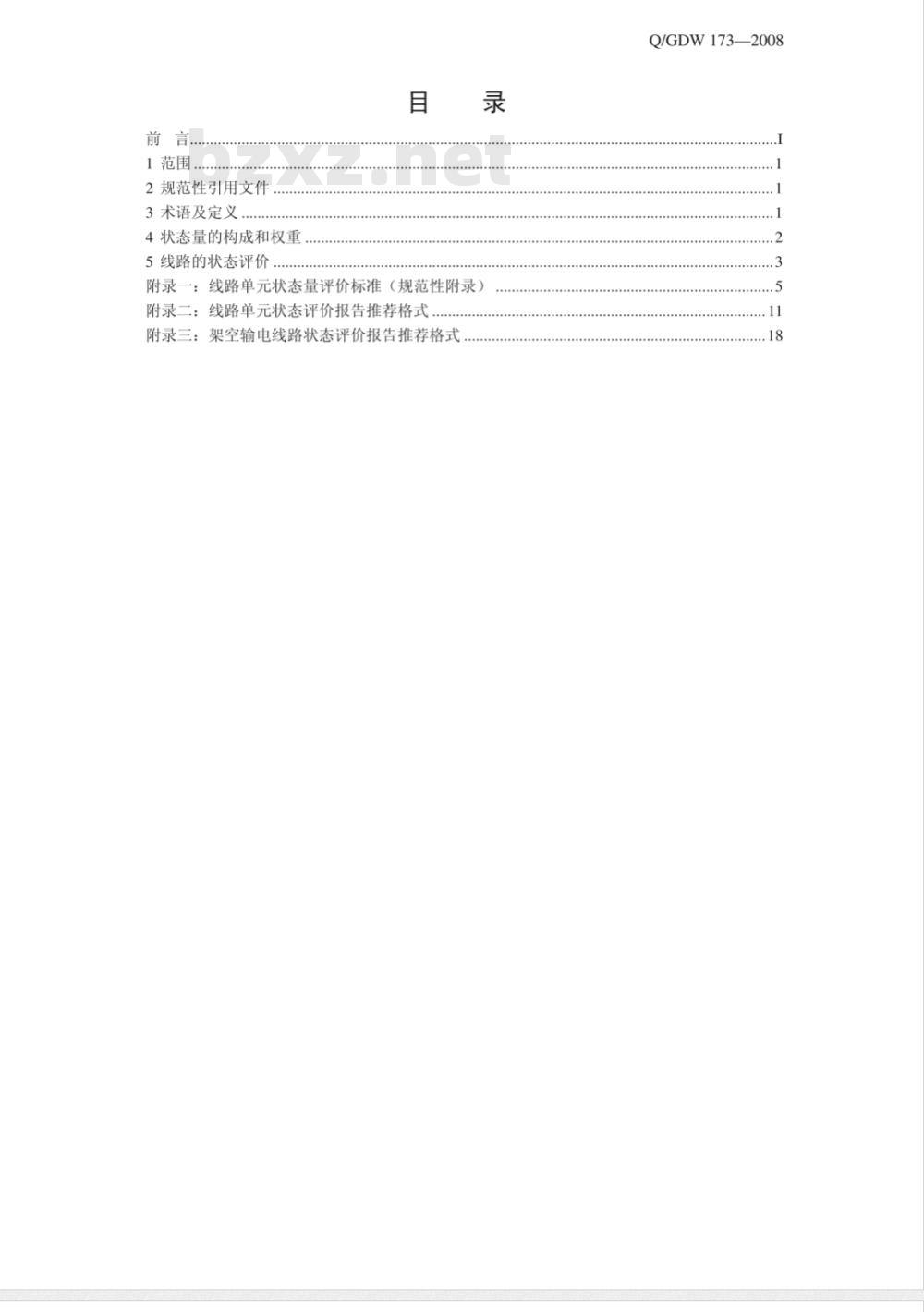

前言…
2规范性引用文件
3术语及定义..
4状态量的构成和权重
5线路的状态评价.…
附录一：线路单元状态量评价标准（规范性附录）附录二：线路单元状态评价报告推荐格式.附录三：架空输电线路状态评价报告推荐格式Q/GDW173—2008
Q/GDW173—2008

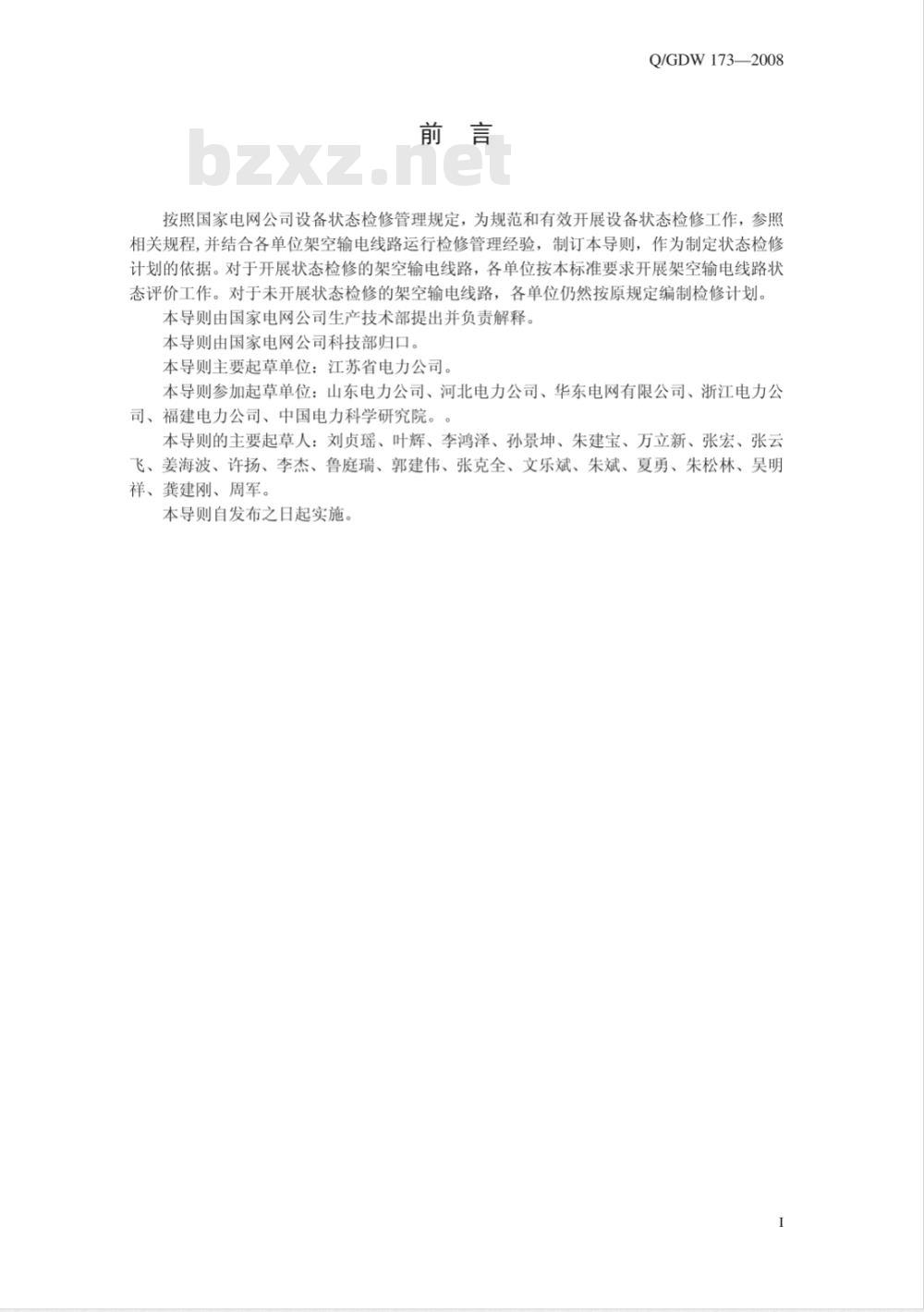

按照国家电网公司设备状态检修管理规定，为规范和有效开展设备状态检修工作，参照相关规程，并结合各单位架空输电线路运行检修管理经验，制订本导则，作为制定状态检修计划的依据。对于开展状态检修的架空输电线路，各单位按本标准要求开展架空输电线路状态评价工作。对于未开展状态检修的架空输电线路，各单位仍然按原规定编制检修计划。本导则由国家电网公司生产技术部提出并负责解释。本导则由国家电网公司科技部归口。本导则主要起草单位：江苏省电力公司。本导则参加起草单位：山东电力公司、河北电力公司、华东电网有限公司、浙江电力公司、福建电力公司、中国电力科学研究院。。本导则的主要起草人：刘贞瑶、叶辉、李鸿泽、孙景坤、朱建宝、万立新、张宏、张云飞、姜海波、许扬、李杰、鲁庭瑞、郭建伟、张克全、文乐斌、朱斌、夏勇、朱松林、吴明祥、龚建刚、周军。
本导则自发布之日起实施。

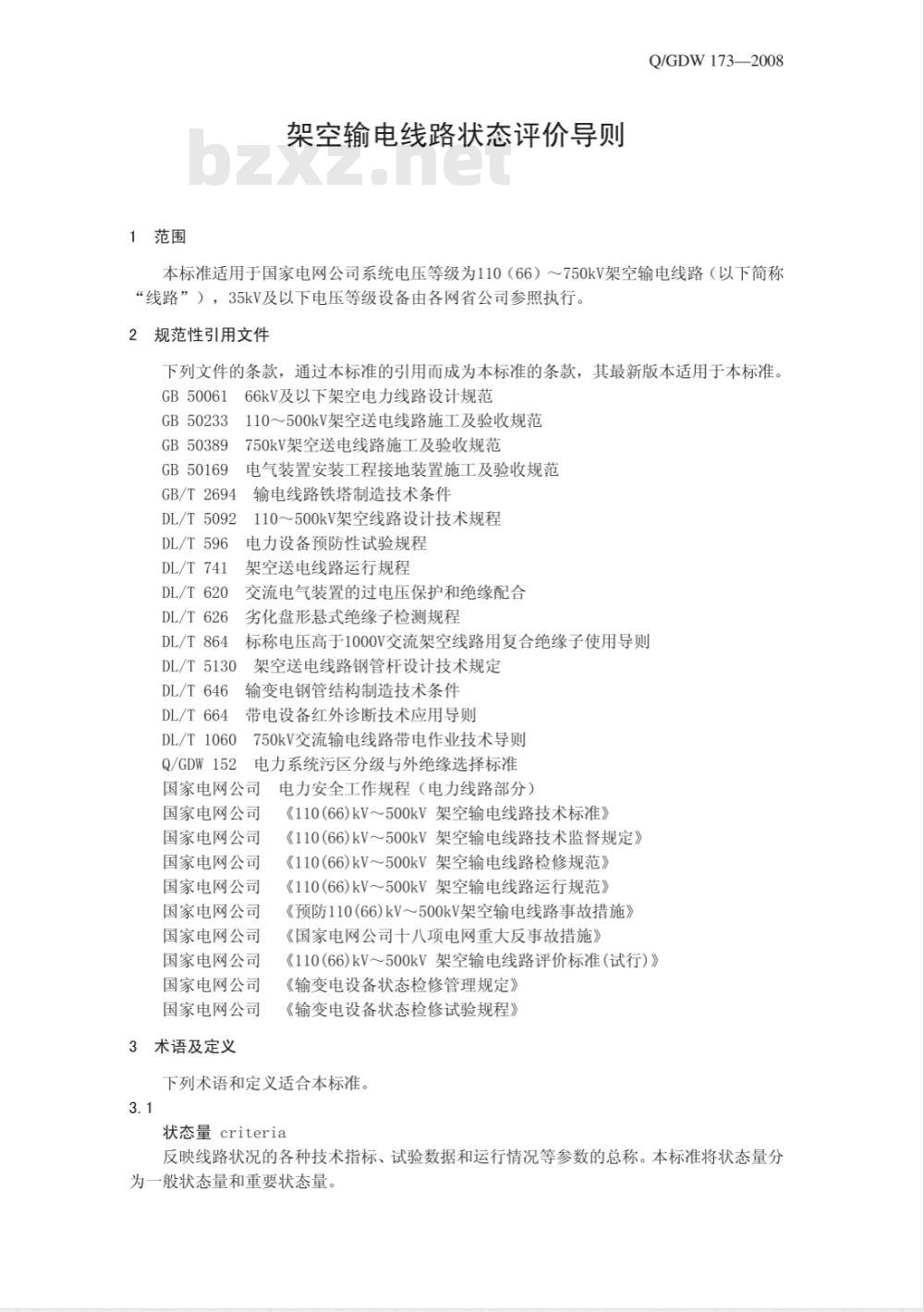

1范围
架空输电线路状态评价导则
Q/GDW173—2008
本标准适用于国家电网公司系统电压等级为110（66）～750kV架空输电线路（以下简称“线路”），35kV及以下电压等级设备由各网省公司参照执行。2规范性引用文件
下列文件的条款，通过本标准的引用而成为本标准的条款，其最新版本适用于本标准，GB50061
66kV及以下架空电力线路设计规范GB50233
110～500kV架空送电线路施工及验收规范GB50389wwW.bzxz.Net
GB50169
GB/T2694
750kV架空送电线路施工及验收规范电气装置安装工程接地装置施工及验收规范输电线路铁塔制造技术条件
DL/T5092
DL/T596
DL/T 741
DL/T620
DL/T626
DL/T864
DL/T5130
DL/T646
DL/T664
DL/T1060
Q/GDW152
110～500kV架空线路设计技术规程电力设备预防性试验规程
架空送电线路运行规程
交流电气装置的过电压保护和绝缘配合劣化盘形悬式绝缘子检测规程
标称电压高于1000V交流架空线路用复合绝缘子使用导则架空送电线路钢管杆设计技术规定输变电钢管结构制造技术条件
带电设备红外诊断技术应用导则750kV交流输电线路带电作业技术导则电力系统污区分级与外绝缘选择标准国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
3术语及定义
电力安全工作规程（电力线路部分）《110(66)kV～500kV架空输电线路技术标准》《110(66)kV～500kV架空输电线路技术监督规定》《110(66)kV～500kV架空输电线路检修规范》《110（66)kV～500kV架空输电线路运行规范》《预防110(66)kV～500kV架空输电线路事故措施》《国家电网公司十八项电网重大反事故措施》《110（66)kV500kV架空输电线路评价标准（试行）》《输变电设备状态检修管理规定》《输变电设备状态检修试验规程》下列术语和定义适合本标准。
状态量criteria
反映线路状况的各种技术指标、试验数据和运行情况等参数的总称。本标准将状态量分为一般状态量和重要状态量。
Q/GDW173—2008
一般状态量minorcriteria
对线路的性能和安全运行影响相对较小的状态量。3.3
重要状态量maiorcriteria
对线路的性能和安全运行有较大影响的状态量。3.4
线路单元component
根据线路的结构和特点，将线路上功能和作用相对独立的同类设备总称为线路单元。3.5
线路的状态condition of component线路的状态分为：正常状态、注意状态、异常状态和严重状态。3.6
正常状态normalcondition
表示线路各状态量处于稳定且在规程规定的警示值、注意值（以下简称标准限值）以内可以正常运行。
注意状态attentivecondition
表示线路有部分状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，仍可以继续运行，应加强运行中的监视。3.8
异常状态abnormalcondition
表示线路已经有部分重要状态量接近或略微超过标准值，应监视运行，并适时安排检修。3.9
严重状态seriouscondition
表示线路已经有部分严重超过标准值线路，需要尽快安排停电检修。状态量的构成和权重
4.1状态量的构成
4.1.1原始资料
线路的原始资料主要包括：设计图、工图、安全技术协议、铭牌信息、型式试验报告、订货技术协议、设备监造报告、出厂试验报告、交接验收报告等（参见运行规范原始资料）。4.1.2运行资料
线路的运行信息主要包括：运行工况、巡检情况、在线监测、历年缺陷和异常记录等信息。
4.1.3检修资料
线路的检修信息主要包括：检修报告、反措执行情况、设备技改及主要部件更换情况、检修人员巡检情况等信息。
4.1.4其他资料
线路的其他资料主要包括：检测报告、抽样试验报告，设备的运行、缺陷和故障的情况，其他影响线路安全稳定运行的因素如通道、环境等信息。4.2状态量权重
Q/GDW173—2008
根据状态量对线路安全运行的影响程度，从轻到重分为四个等级，对应的权重分别为权重1、权重2、权重3、权重4，其系数为1、2、3、4。权重1、权重2与一般状态量对应，权重3、权重4与重要状态量对应。
4.3状态量劣化程度
根据状态量的劣化程度从轻到重分为四级，分别为I、II、IⅡI和IV级。其对应的基本扣分值为2、4、8、10分。
4.4状态量扣分值
状态量扣分是针对一条线路整体同类设备单元的状态而言，即状态量应扣分值等于该状态量的基本扣分值乘以权重系数（见表1）。状态量正常时不扣分。表1
状态量
劣化程度
扣分值
5线路的状态评价
状态量的评价表
线路的状态评价分为线路单元评价和整体评价两部分。5.1线路单元状态评价
5.1.1线路单元的划分
根据线路的特点，将线路分为：基础、杆塔、导地线、绝缘子串、金具、接地装置、附属设施和通道环境等八个线路单元。5.1.2线路单元状态量扣分标准
线路单元状态量的评价标准见附录一在确定线路单元状态量扣分时应对该条线路所有同类设备的状态进行评价，但某状态量在线路不同地方出现多处扣分，不应将多处扣分进行累加，只取其中最严重的扣分作为该状态的扣分。
5.1.3线路单元的状态评价方法
线路单元的评价应同时考虑单项状态量的扣分和该单元所有状态量的合计扣分情况，线路单元状态评价标准见表2。
当任一状态量单项扣分和单元所有状态量合计扣分同时符合表2中正常状态扣分规定时，视为正常状态。
当任一状态量单项扣分或单元所有状态量合计扣分符合表2中注意状态扣分规定时，视为注意状态。
当任一状态量单项扣分符合表2中异常状态或严重状态扣分规定时，视为异常状态或严重状态。
线路单元
正常状态
合计扣分
线路单元评价标准
注意状态
单项扣分
合计扣分
单项扣分
12～24
异常状态
单项扣分
30～32
30～32
严重状态
单项扣分
Q/GDW173—2008
导地线
绝缘子
接地装置
附属设施
通道环境
5.1.4线路单元状态评价报告
线路单元状态评价报告格式见附录二，≥16
12～24
12～24
12～24
12～24
线路单元状态评价报告中应列出各状态量的扣分理由。5.2线路总体状态评价
30～32
30～32
30～32
30～32
30～32
30～32
5.2.1当整条线路所有单元评价为正常状态且未出现表3中所列的状况时，则该条线路总体评价为正常状态。
当所有单元评价为正常状态时，但出现表3中所列的状况之一，则该条线路总体评价为注意状态。
状态量
钢筋混凝土杆裂纹情况
铁塔锈蚀情况
塔材紧固情况
导地线锈蚀或损伤情况
外绝缘配置与现场污移度
适应情况
盘形悬式绝缘子劣化情况
复合绝缘子缺陷情况
连接金具家族性缺陷情况
线路设计缺陷情况
线路注意状态情况列表
状态量描述
10%以上的钢筋混凝土杆出现轻微裂纹情况10%以上的铁塔出现轻微锈蚀情况3基塔材出现松动情况
导地线出现5处以上的轻微锈蚀或损伤情况外绝缘配置与现场污移度不相适应，有效爬电比距比污区图要求值低3mm/kV
年劣化率大于0.1%
早期淘汰工艺制造的复合绝缘子由于设计或材料缺陷在运行中发生过故障线路设计考虑不周，致使线路多次发生同类故障或存在安全隐患5.2.2当任一线路单元状态评价为注意状态、异常状态或严重状态时，架空输电线路总体状态评价应为其中最严重的状态。5.2.3线路状态评价报告推荐格式见附录三。4
附录—：
Q/GDW173—2008
线路单元状态量评价标准（规范性附录）状态量
杆塔基础
表面损坏
拉线基础
拉线棒锈
蚀情况
基础护坡
及防洪设
施损坏情
金属基础
锈蚀情况
杆塔基础
保护范围
内基础表
面取土情
防碰撞设
施情况
基础立柱
没情况
杆塔倾斜
权重状态
扣分标准
阶梯式基础阶梯间出现裂缝
杆塔基础有钢筋外露
基础混凝土表面有较大面积水泥脱落、蜂窝、露石或麻面
拉线基础埋深低于设计值60cm以上拉线基础埋深低于设计值40～60cm拉线基础埋深低于设计值20～40cm拉线棒锈蚀超过设计截面30%以上拉线棒锈蚀超过设计截面25%～30%拉线棒锈蚀超过设计截面20%～25%拉线棒锈蚀不超过设计截面20%
基础护坡及防洪设施损毁，造成严重水土流失，危及杆塔安全运行：处于防洪区域内的杆塔未采取防洪措施；基础不均匀沉降或上拔基础护坡及防洪设施损坏，造成大量水土流失基础护坡及防洪设施破损，造成少量水土流失金属基础严重锈蚀
金属基础一般锈蚀
砼杆基础被取土30cm以上；铁塔基础被取60cm以上
砼杆基础被取土20～30cm；铁塔基础被取3060cm
防碰撞设施缺失或损坏，失去防碰撞作用防碰撞设施损坏，尚能发挥防碰撞作用防碰撞设施警告标识不清晰或缺失杆塔基础位于水田中的立柱低于最高水面位于河滩和内涝积水中的基础立柱露出地面高度低于5年一遇洪水位高程
般铁塔、钢管杆（塔）倾斜度≥20%，50m以上铁塔、钢管杆（塔）倾斜度≥15%；砼杆倾斜度≥25%o
般铁塔、钢管杆（塔）倾斜度15%～20%，50m以上铁塔、钢管杆（塔）倾斜度10%15%o；砼杆倾斜度20%~25%
般铁塔、钢管杆（塔）倾斜度10%～15%o，50m以上铁塔、钢管杆（塔）倾斜度5%10%砼杆倾斜度15%~20%
Q/GDW173—2008
钢管杆杆
顶最大挠
铁塔、钢管
塔主材弯
曲情况
杆塔横担
歪斜情况
铁塔和钢
管塔构件
缺失、松动
连接钢圈、
法兰盘损
坏情况
铁塔、钢管
杆（塔）锈
蚀情况
拉线锈蚀
损伤情况
混凝土杆
直线钢管杆杆顶最大挠度>10%；直线转角钢管杆杆顶最大挠度>15%o；耐张钢管杆杆顶最大挠度>24%
直线钢管杆杆顶最大挠度7%~10%；直线转角钢管杆杆顶最大挠度10%15%；耐张钢管杆杆顶最大挠度22%24%
直线钢管杆杆顶最大度5%～7%o；直线转角钢管杆杆顶最大挠度7%o～10%o：耐张钢管杆杆顶最大挠度20%~22%
主材弯曲度大于7%
主材弯曲度5%~7%
主材弯曲度2%~5%
歪斜度大于10%
歪斜度5%~10%
歪斜度1%5%
缺少大量小角钢和螺栓或较多节点板，螺栓松动15%以上，地脚螺母缺失
缺少较多小角钢和螺栓或个别节点板，螺栓松动10%~15%
缺少少量小角钢和螺栓，螺栓松动10%以下；防盗防外力破坏措施失效或设施缺失钢管杆、混凝土杆连接钢圈焊缝出现裂纹钢管杆、混凝土杆法兰盘个别连接螺栓丢失钢管杆、混凝土杆连接钢圈锈蚀或法兰盘个别连接螺栓松动
锈蚀很严重、大部分小角钢、螺栓和节点板剥壳锈蚀较严重、较多小角钢、螺栓和节点板剥壳镀锌层失效，有轻微锈蚀
断股、锈蚀截面>17%；UT线夹任一螺杆上无螺帽；UT线夹锈蚀、损伤超过截面30%断股、锈蚀7%17%截面；UT线夹缺少两颗双帽；UT线夹锈蚀、损伤超过截面25%～30%断股、锈蚀<7%截面；摩擦或撞击；受力不均、应力超出设计要求；UT线夹被埋或安装错误，不满足调节需要或缺少一颗双帽；UT线夹锈蚀、损伤超过截面20%25%；防盗防外力破坏措施失效或设施缺失
普通混凝土杆横向裂缝宽度大于0.4mm，长度超过周长2/3；纵向裂纹超过该段长度的1/2；保护层脱落、钢筋外露。预应力混凝土电杆及构件纵向、横向裂缝宽度大于0.3mm。10
腐蚀、断
股、损伤和
闪络烧伤
异物悬挂
异常振动、
舞动、覆冰
跳线情况
OPGW及其
附件情况
绝缘子铁
帽、钢脚锈
蚀情况
Q/GDW173—2008
普通混凝土杆横向裂缝宽度0.3～0.4mm，长度为周长1/3～2/3；纵向裂纹为该段长度的1/3~1/2；水泥剥落，严重风化。预应力混凝土电杆及构件纵向、横向裂缝宽度0.1~0.2mm。普通混凝土杆横向裂缝宽度0.2~0.3mm；预应力钢筋混凝土杆有裂缝，裂纹小于该段长度的1/3：水泥剥落，有风化现象。预应力混凝土申杆及构件纵向、横向裂缝宽度小于0.1mm。导线钢芯断股、损伤截面超过铝股或合金股总面积25%，地线7股断2股及以上、19股断3股及以上
导线损伤截面占铝股或合金股总面积7%-25%，地线7股断1股、19股断2股
导线损伤截面不超过铝股或合金股总面积7%，地线19股断1股
铝、铝合金单股损伤深度小于股直径的1/2，导线损伤截面不超过铝股或合金股总面积5%，单金属绞线损伤截面积为4%及以下导地线异物悬挂，危及安全运行导地线异物悬挂，影响安全运行导地线异物悬挂，但不影响安全运行舞动区段未采取防舞动措施；重冰区段未采取防冰闪措施
分裂导线鞭击、扭绞和粘连
弧垂偏差最大值110kV为+10%以上、-5%以上，220kV及以上为+6%以上、-5%以上：相间弧垂偏差最大值：110kV为400mm以上，220kV及以上线路为500mm以上；同相子导线弧垂偏差最大值：垂直排列双分裂导线为+150mm以上、-50mm以上，其它排列形式分裂导线220kV为130mm以上，330kV及以上为100mm以上
弧垂偏差最大值110kV为+6%～10%、-2.5%~-5%，220kV及以上为+3%~6%、-2.5%～-5%；相间弧垂偏差最大值：110kV为200～400mm，220kV及以上线路为300～500mm；同相子导线弧垂偏差最大值：垂直排列双分裂导线为+100～150mm、-0～50mm，其它排列形式分裂导线220kV为80130mm，330kV及以上为50～100mm最大风偏下空气间隙不满足电气距离要求损伤、丢失
松动、变形
绝缘子铁帽锌层严重锈蚀起皮；钢脚锌层严重腐蚀在颈部出现沉积物，颈部直径明显减少，或钢脚头部变形
