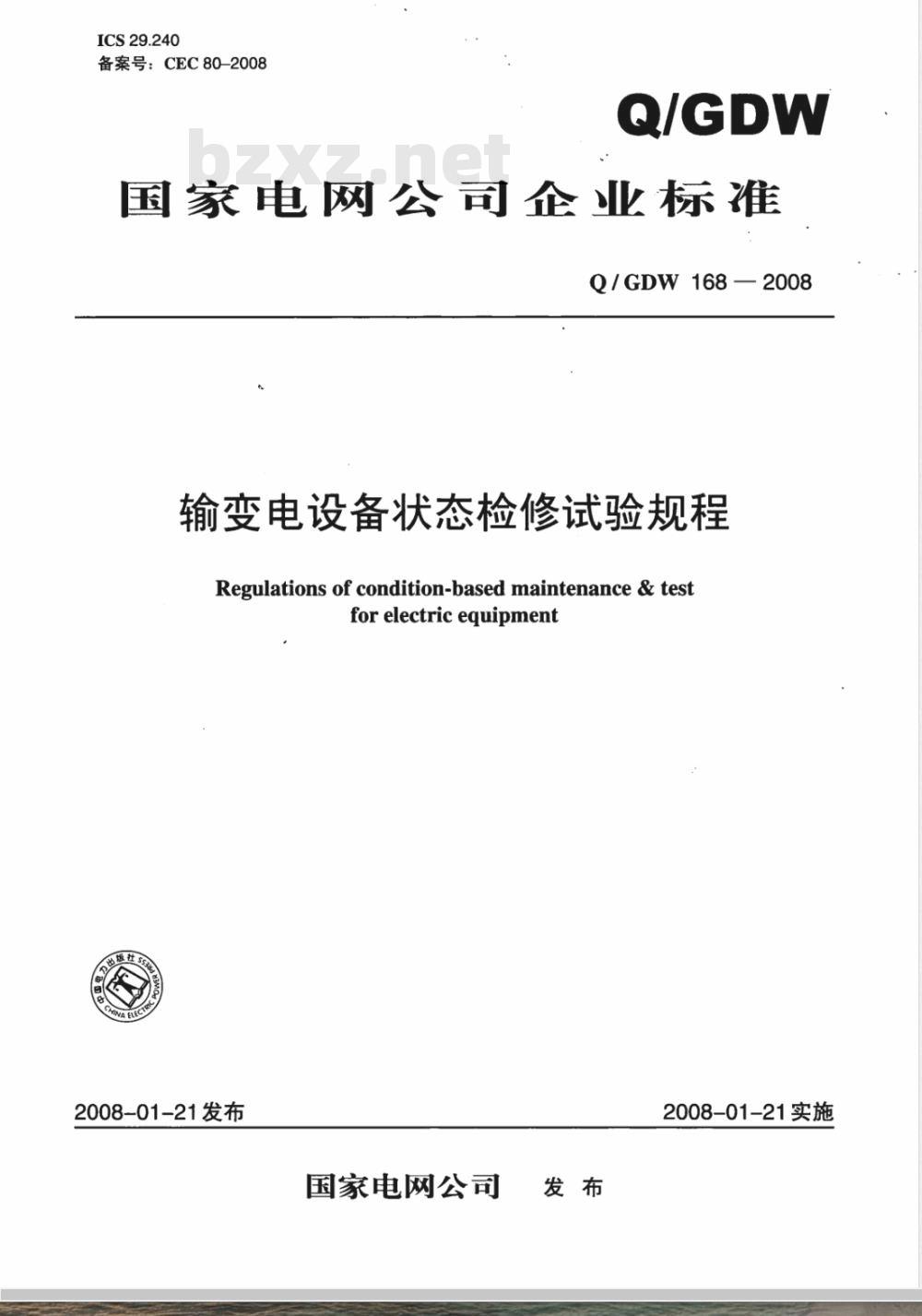

【其他行业标准】 输变电设备状态检修试验规程

ICS29.240
备案号：CEC80-2008
国家电网公司企业标准
Q/GDW168-2008
输变电设备状态检修试验规程
Regulations of condition-based maintenance & testforelectricequipment
2008-01-21发布
国家电网公司
2008-01-21实施

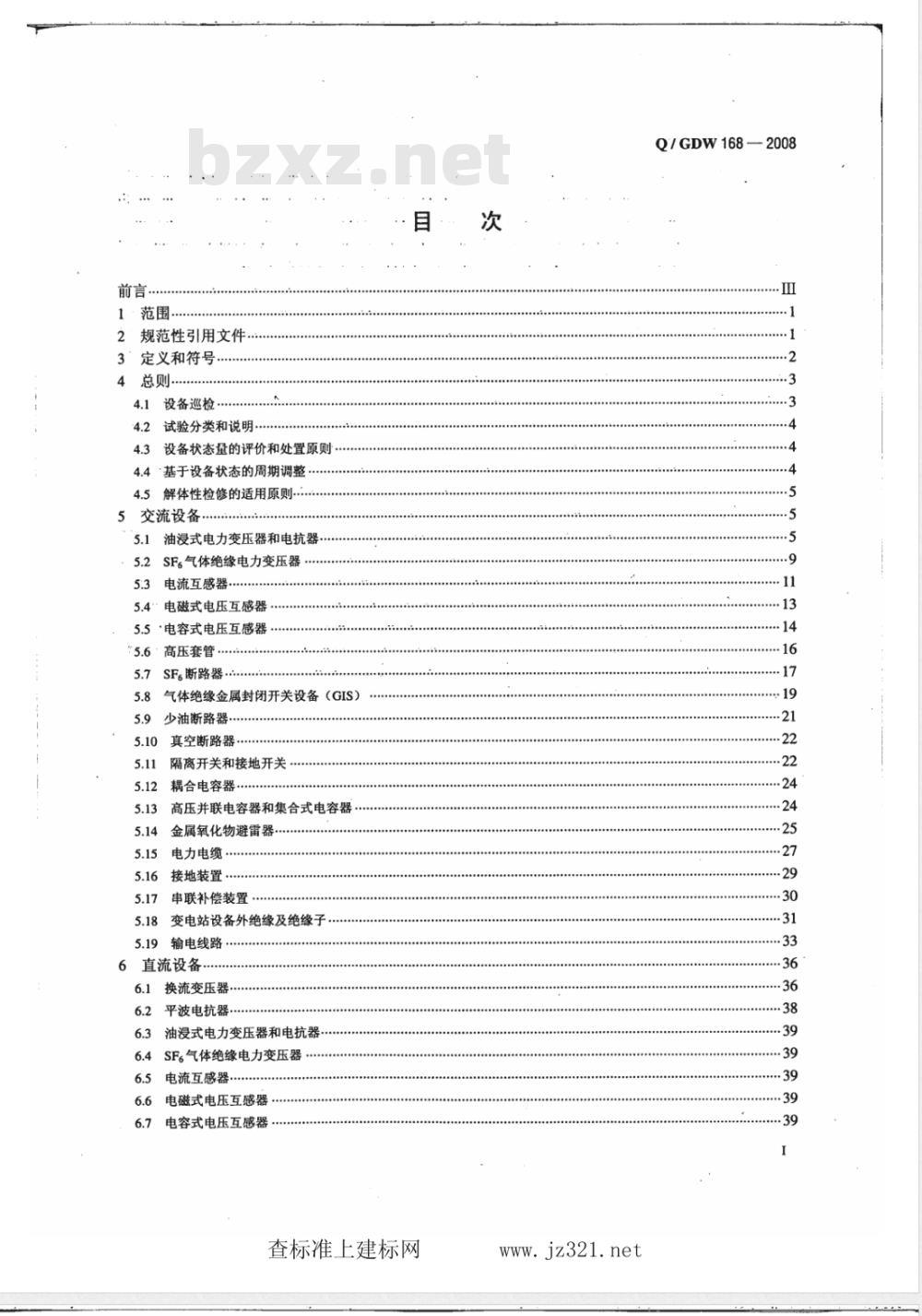

规范性引用文件
定义和符号
设备巡检
试验分类和说明
设备状态量的评价和处置
4.4·基于设备状态的周期调整
解体性检修的适用原则
交流设备
油浸式电力变压器和电抗器
SF。气体绝缘电力变压器
电流互感器
电磁式电压互感器
·电容式电压互感器
高压套管
SF。断路器
气体绝缘金属封闭开关设备（GIS）少油断路器·
真空断路器
隔离开关和接地开关
耦合电容器
高压并联电容器和集合式电容器，金属氧化物避雷器·
电力电缆，
接地装置
串联补偿装置，
变电站设备外绝缘及绝缘子，
输电线路
直流设备
换流变压器
平波电抗器.
油浸式电力变压器和电抗器
SF。气体绝缘电力变压器
电流互感器·
电磁式电压互感器
电容式电压互感器
查标准上建标网

Q/GDW168—2008
Q/GDW168-2008

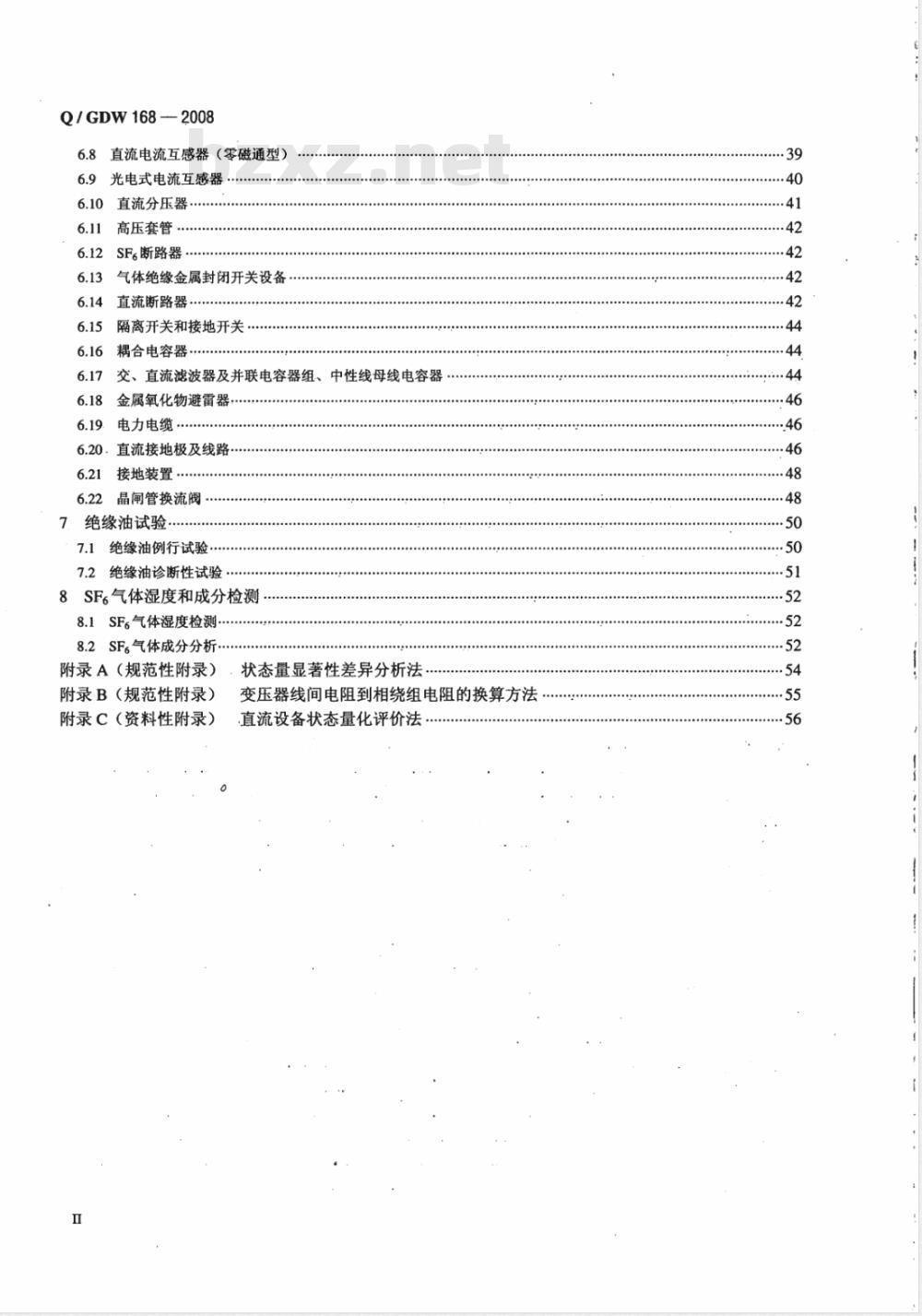

直流电流互感器（零磁通型）
光电式电流互感器·
直流分压器
高压套管
SF。断路器
气体绝缘金属封闭开关设备，
直流断路器
隔离开关和接地开关：
耦合电容器…
交、直流滤波器及并联电容器组、中性线母线电容器金属氧化物避雷器..
电力电缆
6.20.直流接地极及线路
接地装置
晶闸管换流阀
绝缘油试验
7.1绝缘油例行试验
7.2绝缘油诊断性试验
8SF气体湿度和成分检测
8.1SF气体湿度检测
8.2·SF6气体成分分析：
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
状态量显著性差异分析法
变压器线间电阻到相绕组电阻的换算方法.直流设备状态量化评价法
Q/GDW168-2008

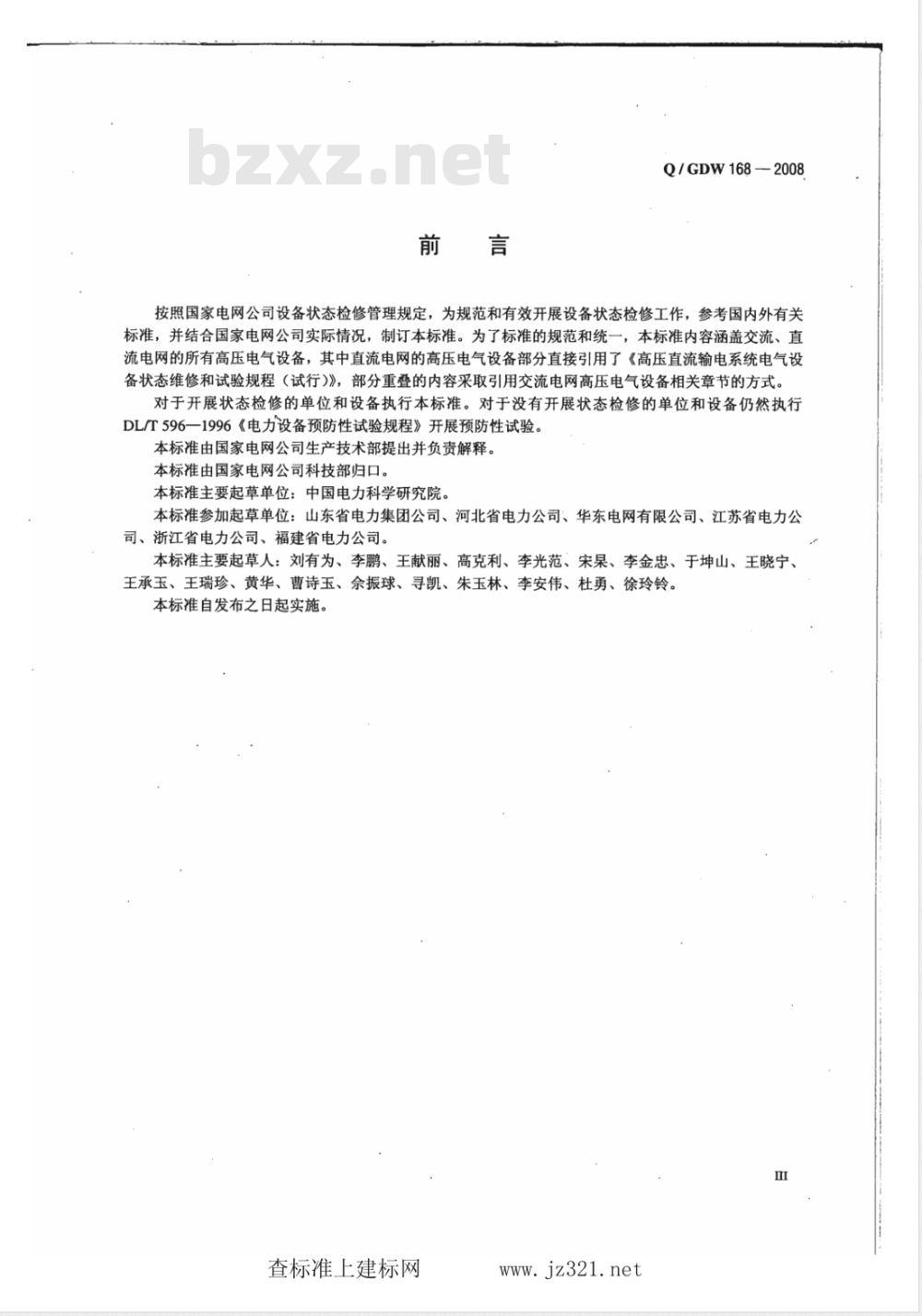

按照国家电网公司设备状态检修管理规定，为规范和有效开展设备状态检修工作，参考国内外有关标准，并结合国家电网公司实际情况，制订本标准。为了标准的规范和统一，本标准内容涵盖交流、直流电网的所有高压电气设备，其中直流电网的高压电气设备部分直接引用了《高压直流输电系统电气设备状态维修和试验规程（试行）》，部分重叠的内容采取引用交流电网高压电气设备相关章节的方式。对于开展状态检修的单位和设备执行本标准。对于没有开展状态检修的单位和设备仍然执行DL/T596一1996《电力设备预防性试验规程》开展预防性试验。本标准由国家电网公司生产技术部提出并负责解释。本标准由国家电网公司科技部归口。本标准主要起草单位：中国电力科学研究院。本标准参加起草单位：山东省电力集团公司、河北省电力公司、华东电网有限公司、江苏省电力公司、浙江省电力公司、福建省电力公司。本标准主要起草人：刘有为、李鹏、王献丽、高克利、李光范、宋杲、李金忠、于坤山、王晓宁、王承玉、王瑞珍、黄华、曹诗玉、余振球、寻凯、朱玉林、李安伟、杜勇、徐玲铃。本标准自发布之日起实施。
查标准上建标网

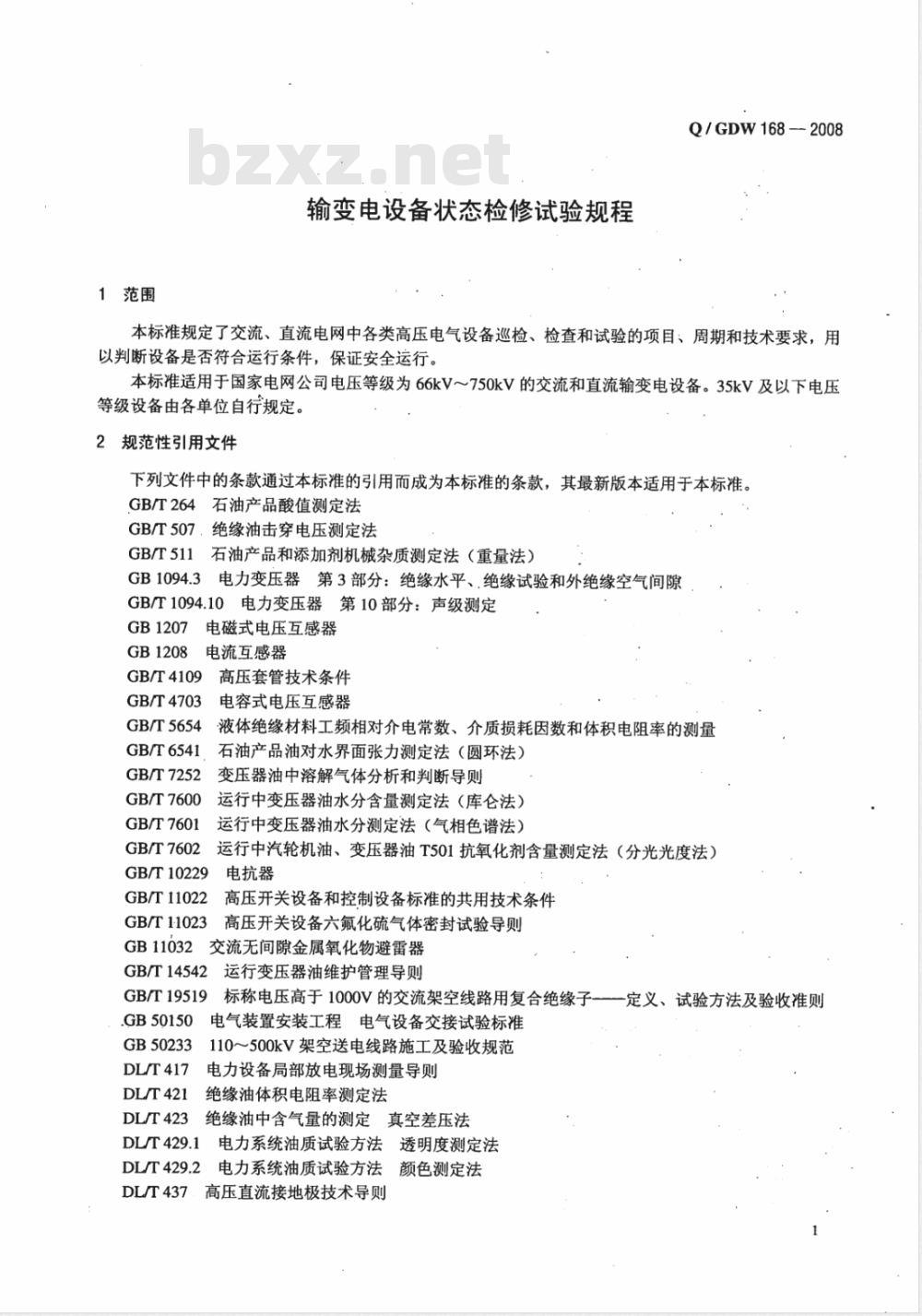

1范围
输变电设备状态检修试验规程
Q/GDW168-2008
本标准规定了交流、直流电网中各类高压电气设备巡检、检查和试验的项目、周期和技术要求，用以判断设备是否符合运行条件，保证安全运行。本标准适用于国家电网公司电压等级为66kV～750kV的交流和直流输变电设备。35kV及以下电压等级设备由各单位自行规定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。GB/T264石油产品酸值测定法
GB/T507，全
绝缘油击穿电压测定法
GB/T511石油产品和添加剂机械杂质测定法（重量法）电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.3
电力变压器第10部分：声级测定GB/T1094.10日
GB1207
GB1208
电磁式电压互感器
电流互感器
GB/T4109
GB/T4703
GB/T5654
GB/T6541
GB/T7252
GB/T7600
GB/T7601
GB/T7602
GB/T10229
GB/T11022
GB/T11023
GB11032
高压套管技术条件
电容式电压互感器
液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量石油产品油对水界面张力测定法（圆环法）变压器油中溶解气体分析和判断导则运行中变压器油水分含量测定法（库仑法）运行中变压器油水分测定法（气相色谱法）运行中汽轮机油、变压器油T501抗氧化剂含量测定法（分光光度法）电抗器
高压开关设备和控制设备标准的共用技术条件高压开关设备六氟化硫气体密封试验导则交流无间隙金属氧化物避雷器
运行变压器油维护管理导则
GB/T14542
GB/T19519
.GB50150
GB50233
DL/T417
DL/T421
DL/T423
标称电压高于1000V的交流架空线路用复合绝缘子电气装置安装工程电气设备交接试验标准110～500kV架空送电线路施工及验收规范电力设备局部放电现场测量导则绝缘油体积电阻率测定法
绝缘油中含气量的测定真空差压法DL/T429.1
DL/T429.2
DL/T437
电力系统油质试验方法透明度测定法电力系统油质试验方法颜色测定法高压直流接地极技术导则
定义、试验方法及验收准则
Q/GDW168---2008
绝缘油中含气量的测试方法二氧化碳洗脱法DL/T450
现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验DL/T474.1
DL/T474.3
DL/T475
DL/T506
DL/T593
DL/T664
DL/T703
DL/T864
DL/T887
DL/T911
DL/T914
DL/T915
DL/T916
DL/T917
现场绝缘试验实施导则介电损耗因数tan试验接地装置特性参数测量导则
六氟化硫气体绝缘设备中水分含量现场测量方法高压开关设备和控制设备标准的共用技术要求带电设备红外诊断技术应用导则绝缘油中含气量的气相色谱测定法标称电压高于1000V交流架空线路用复合绝缘子使用导则杆塔工频接地电阻测量
电力变压器绕组变形的频率响应分析法六氟化硫气体湿度测定法（重量法）六氟化硫气体湿度测定法（电解法）六氟化硫气体酸度测定法
六氟化硫气体密度测定法
六氟化硫气体中可水解氟化物含量测定法DL/T918
DL/T919
DL/T920
DL/T921
DL/T984
DL/T5092
六氟化硫气体中矿物油含量测定法（红外光谱分析法）六氟化硫气体中空气、四氟化碳的气相色谱测定法六氟化硫气体毒性生物试验方法油浸式变压器绝缘老化判断导则110～500kV架空送电线路设计技术规程DL/T5224
高压直流输电大地返回运行系统设计技术规定Q/GDW152
2电力系统污区分级与外绝缘选择标准3定义和符号
下列定义和符号适用于本标准。3.1
状态检修Condition-basedMaintenance状态检修是企业以安全、可靠性、环境、成本为基础，通过设备状态评价、风险评估、检修决策，达到运行安全可靠、检修成本合理的一种检修策略。3.2
设备状态量EquipmentConditionIndicators直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。例行检查RoutineMaintenance
定期在现场对设备进行的状态检查，含各种简单保养和维修，如污移清扫、螺丝紧固、防腐处理、自备表计校验、易损件更换、功能确认等。3.4
巡检RoutineInspection
为掌握设备状态，对设备进行的巡视和检查。3.5
例行试验RoutineTest
为获取设备状态量，评估设备状态，及时发现事故隐患，定期进行的各种带电检测和停电试验。需2
查标准上建标网

要设备退出运行才能进行的例行试验称为停电例行试验。3.6
诊断性试验DiagnosticTest
Q/GDW168—2008
巡检、在线监测、例行试验等发现设备状态不良，或经受了不良工况，或受家族缺陷警示，或连续运行了较长时间，为进一步评估设备状态进行的试验。3.7
带电检测EnergizedTest
在运行状态下，对设备状态量进行的现场检测。3.8
初值InitialValue
指能够代表状态量原始值的试验值。初值可以是出厂值、交接试验值、早期试验值、设备核心部件或主体进行解体性检修之后的首次试验值等。初值差定义为：（当前测量值-初值）/初值×100%。3.9
注意值AttentionValue
状态量达到该数值时，设备可能存在或可能发展为缺陷。3.10
警示值WarningValue
状态量达到该数值时，设备已存在缺陷并有可能发展为故障。3.11
家族缺陷FamilyDefect
经确认由设计、和/或材质、和/或工艺共性因素导致的设备缺陷称为家族缺陷。如出现这类缺陷，具有同一设计、和/或材质、和/或工艺的其他设备，不论其当前是否可检出同类缺陷，在这种缺陷隐患被消除之前，都称为有家族缺陷设备。3.12
不良工况Undesirable Service Condition设备在运行中经受的、可能对设备状态造成不良影响的各种特别工况。3.13
基准周期BenchmarkIntervalbzxz.net
本标准规定的巡检周期和例行试验周期。3.14
轮试InTurnTesting
对于数量较多的同厂同型设备，若例行试验项目的周期为2年及以上，宜在周期内逐年分批进行，这一方式称为轮试。
电缆设计用的导体与金属屏蔽或金属套之间的额定电压有效值。3.16
设备最高工作电压有效值。
4总则
4.1设备巡检
在设备运行期间，按规定的巡检内容和巡检周期对各类设备进行巡检，巡检内容还应包括设备技术3
Q/GDW168--2008
文件特别提示的其他巡检要求。巡检情况应有书面或电子文档记录。在雷雨季节前，大风、降雨（雪、冰）、沙尘暴之后，应对相关设备加强巡检；新投运的设备、对核心部件或主体进行解体性检修后重新投运的设备，宜加强巡检；日最高气温35℃以上或大负荷期间，宜加强红外测温。
4.2试验分类和说明
4.2.1试验分类
本标准将试验分为例行试验和诊断性试验。例行试验通常按周期进行，诊断性试验只在诊断设备状态时根据情况有选择地进行。
4.2.2试验说明
若存在设备技术文件要求但本标准未涵盖的检查和试验项目，按设备技术文件要求进行。若设备技术文件要求与本标准要求不一致，按严格要求执行。新设备投运满1年（220kV及以上）或满1年～2年（110kV/66kV），以及停运6个月以上重新投运前的设备，应进行例行试验。对核心部件或主体进行解体性检修后重新投运的设备，可参照新设备要求执行。现场备用设备应视同运行设备进行例行试验；备用设备投运前应对其进行例行试验；若更换的是新设备，投运前应按交接试验要求进行试验。除特别说明，所有电容和介质损耗因数一并测量的试验，试验电压均为10kV。在进行与环境温度、湿度有关的试验时，除专门规定的情形之外，环境相对湿度不宜大于80%，环境温度不宜低于5℃，绝缘表面应清洁、干燥。若前述环境条件无法满足时，可采用第4.3.5条进行分析。4.3设备状态量的评价和处置原则4.3.1设备状态评价原则
设备状态的评价应该基于巡检及例行试验、诊断性试验、在线监测、带电检测、家族缺陷、不良工况等状态信息，包括其现象强度、量值大小以及发展趋势，结合与同类设备的比较，做出综合判断。4.3.2注意值处置原则
有注意值要求的状态量，若当前试验值超过注意值或接近注意值的趋势明显，对于正在运行的设备，应加强跟踪监测；对于停电设备，如怀疑属于严重缺陷，则不宜投入运行。4.3.3警示值处置原则
有警示值要求的状态量，若当前试验值超过警示值或接近警示值的趋势明显，对于运行设备应尽快安排停电试验；对于停电设备，消除此隐患之前一般不应投入运行。4.3.4状态量的显著性差异分析
在相近的运行和检测条件下，同一家族设备的同一状态量不应有明显差异，否则应进行显著性差异分析，分析方法见附录A。
4.3.5易受环境影响状态量的纵横比分析本方法可作为辅助分析手段。如A、B、C三相（设备）的上次试验值和当前试验值分别为a1、b1C1、a2、b2、C2，在分析设备A当前试验值a2是否正常时，根据az (b,+c2)与a /(b+c）相比有无明显差异进行判断，一般不超过土30%可判为正常。4.4基于设备状态的周期调整
4.4.1周期的调整
本标准给出的基准周期适用于一般情况。对于停电例行试验，其周期可以依据设备状态、地域环境、电网结构等特点，在基准周期的基础上酌情延长或缩短，调整后的周期一般不小于1年，也不大于本标准所列基准周期的1.5倍。
4.4.2可延迟试验的条件
符合以下各项条件的设备，停电例行试验可以在4.4.1条周期调整后的基础上延迟1个年度：a）巡检中未见可能危及该设备安全运行的任何异常；查标准上建标网

带电检测（如有）显示设备状态良好；b）
c）上次例行试验与其前次例行（或交接）试验结果相比无明显差异；d）没有任何可能危及设备安全运行的家族缺陷；上次例行试验以来，没有经受严重的不良工况。e)
需提前试验的情形
有下列情形之一的设备，需提前或尽快安排例行或/和诊断性试验：巡检中发现有异常，此异常可能是重大质量隐患所致；a）
带电检测（如有）显示设备状态不良：Q/GDW168--2008
以往的例行试验有朝着注意值或警示值方向发展的明显趋势，或者接近注意值或警示值；存在重大家族缺陷；
e）经受了较为产重不良工况，不进行试验无法确定其是否对设备状态有实质性损害。如初步判定设备继续运行有风险，则不论是否到期，都应列入最近的年度试验计划，情况严重时，应尽快退出运行，进行试验。
4.5解体性检修的适用原则
本条适用于直流系统设备。存在下列情形之一的设备，需要对设备核心部件或主体进行解体性检修，不适宜解体性检修的应予以更换：a）例行或诊断性试验表明存在重大缺陷的设备；b）·受重大家族缺陷警示，为消除隐患，需对核心部件或主体进行解体性检修的设备；c）依据设备技术文件之推荐或运行经验，需对核心部件或主体进行解体性检修的设备。5交流设备
5.1油浸式电力变压器和电抗器
5.1.1油浸式电力变压器、电抗器巡检及例行试验（见表1、表2）表1·油漫式电力变压器和电抗器巡检项目巡检项目
油温和绕组温度
呼吸器干燥剂（硅胶）
冷却系统
声响及振动
例行试验项目
红外热像检测
油中溶解气体分析
基准周期
1.330kV及以上：2周；
2.220kV：1月；
3.110kV/66kV：3月
无异常
符合设备技术文件之要求
1/3以上处于干燥状态
无异常
无异常
表2油漫式电力变压器和电抗器例行试验项目基准周期
1.330kV及以上：1月；
2.220kV：3月：
3.110kV/66kV：半年
1.330kV及以上：3月；
2.220kV：半年；
3.110kV/66kV：1年
无异常
1.乙炔≤1μL/（330kV及以上）≤5L（其他）（注意值）；
2.氢气≤150L（注意值）；
3.总烃≤150μL/（注意值）；
4.绝对产气速率：
≤12mL/d（隔膜式）（注意值）：或≤6mL/d（开放式）（注意值）：5.相对产气速率≤10%/月（注意值）说明条款
见5.1.1.1a）条
见5.1.1.1b）条
见5.1.1.1c）条
见5.1.1.1d）.条
见5.1.1.1e）条
说明条款
见5.1.1.2条
见5.1.1.3条
Q/GDW168-2008
例行试验项目
绕组电阻
绝缘油例行试验
套管试验
铁心绝缘电阻
绕组绝缘电阻
绕组绝缘介质损耗
因数（20℃）
有载分接开关检查
（变压器）
测温装置检查
气体继电器检查
冷却装置检查
压力释放装置检查
巡检说明
基准周期
1.330kV及以上：1年：
2.220kV及以下：3年
见5.1.1.8条
解体性检修时
表2（续）
1.相间互差不大于2%（警示值）；2.同相初值差不超过土2%（警示值）见7.1条
见5.6条
≥100MQ（新投运1000MQ）（注意值）1.绝缘电阻无显著下降：
2.吸收比≥1.3或极化指数≥1.5或绝缘电阻≥10000MQ（注意值）
1.330kV及以上：≤0.005（注意值）；2.220kV及以下：≤0.008（注意值）见5.1.1.8条
无异常
无异常
无异常
无异常
外观无异常，油位正常，无油渗漏。记录油温、绕组温度、环境温度、负荷和冷却器开启组数。说明条款
见5.1.1.4条
见7.1条
见5.6条
见5.1.1.5条
见5.1.1.6条
见5.1.1.7条
见5.1.1.8条
见5.1.1.9条
见5.1.1.10条
见5.1.1.11条
见5.1.1.12条
呼吸器呼吸正常；当2/3的干燥剂受潮时应予更换；若干燥剂受潮速度异常，应检查密封，并取油样分析油中水分（仅对开放式）。d）冷却系统的风扇运行正常，出风口和散热器无异物附着或严重积污；潜油泵无异常声响、振动，油流指示器指示正确。
e）变压器声响和振动无异常，必要时按GB/T1094.10测量变压器声级；如振动异常，可定量测量。5.1.1.2红外热像检测
检测变压器箱体、储油柜、套管、引线接头及电缆等，红外热像图显示应无异常温升、温差和/或相对温差。检测和分析方法参考DL/T664。5.1.1.3油中溶解气体分析
除例行试验外，新投运、对核心部件或主体进行解体性检修后重新投运的变压器，在投运后的第1、4、10、30天各进行一次本项试验。若有增长趋势，即使小于注意值，也应缩短试验周期。烃类气体含量较高时，应计算总烃的产气速率。取样及测量程序参考GB/T7252，同时注意设备技术文件的特别提示（如有）。
当怀疑有内部缺陷（如听到异常声响）、气体继电器有信号、经历了过负荷运行以及发生了出口或近区短路故障，应进行额外的取样分析。5.1.1.4绕组电阻
有中性点引出线时，应测量各相绕组的电阻；若无中性点引出线，可测量各线端的电阻，然后换算到相绕组，换算方法参见附录B。测量时铁心的磁化极性应保持一致。要求在扣除原始差异之后，同一温度下各相绕组电阻的相互差异应在2%之内。此外，还要求同一温度下，各相电阻的初值差不超过土2%。电阻温度修正按式（1）进行
查标准上建标网

Q/GDW168-2008
式中，R1、R2分别表示温度为t、t时的电阻；Tk为常数，铜绕组Tk为235，铝绕组Tk为225。无励磁调压变压器改变分接位置后，有载调压变压器分接开关检修后及更换套管后，也应测量一次。电抗器参照执行。
5.1.1.5铁心绝缘电阻
绝缘电阻测量采用2500V（老旧变压器1000V）绝缘电阻表。除注意绝缘电阻的大小外，要特别注意绝缘电阻的变化趋势。夹件引出接地的，应分别测量铁心对夹件及夹件对地绝缘电阻。除例行试验之外，当油中溶解气体分析异常，在诊断时也应进行本项目。5.1.1.6绕组绝缘电阻
测量时；铁心、外壳及非测量绕组应接地，测量绕组应短路，套管表面应清洁、干燥。采用5000V绝缘电阻表测量。测量宜在顶层油温低于50℃时进行，并记录顶层油温。绝缘电阻受温度的影响可按式（2）进行近似修正。绝缘电阻下降显著时，应结合介质损耗因数及油质试验进行综合判断。测试方法参考DL/T474.1
R =R,×1.5(4-4)/10
式中，R1、R2分别表示温度为t1、t时的绝缘电阻。(2)
除例行试验之外，当绝缘油例行试验中水分偏高，或者怀疑箱体密封被破坏，也应进行本项试验。5.1.1.7绕组绝缘介质损耗因数
测量宜在顶层油温低于50℃且高于零度时进行，测量时记录顶层油温和空气相对湿度，非测量绕组及外壳接地，必要时分别测量被测绕组对地、被测绕组对其他绕组的绝缘介质损耗因数。测量方法可参考DL/T474.3。
测量绕组绝缘介质损耗因数时应同时测量电容值，若此电容值发生明显变化应予以注意。分析时应注意温度对介质损耗因数的影响。5.1.1.8有载分接开关检查
以下步骤可能会因制造商或型号的不同有所差异，必要时参考设备技术文件。每年检查一一次的项目：
储油柜、呼吸器和油位指示器应按其技术文件要求检查。a）
在线滤油器应按其技术文件要求检查滤芯。b）
打开电动机构箱，检查是否有任何松动、生锈；检查加热器是否正常。c）
d）记录动作次数。
e）如有可能，通过操作1步再返回的方法，检查电机和计数器的功能。每3年检查一次的项目：
在手摇操作正常的情况下，就地电动和远方各进行一个循环的操作，无异常。a）
：b）
检查紧急停止功能以及限位装置。c）
在绕组电阻测试之前检查动作特性，测量切换时间；有条件时测量过渡电阻，电阻值的初值差不超过士10%。
d）油质试验：要求油耐受电压≥30kV，如果装备有在线滤油器，要求油耐受电压≥40kV；不满足要求时，需要对油进行过滤处理，或者换新油。5.1.1.9测温装置检查
每3年检查一次，要求外观良好，运行中温度数据合理，相互比对无异常。每6年校验一次，可与标准温度计比对，或按制造商推荐方法进行，结果应符合设备技术文件要求。同时采用1000V绝缘电阻表测量二次回路的绝缘电阻，一般不低于1M2。7
