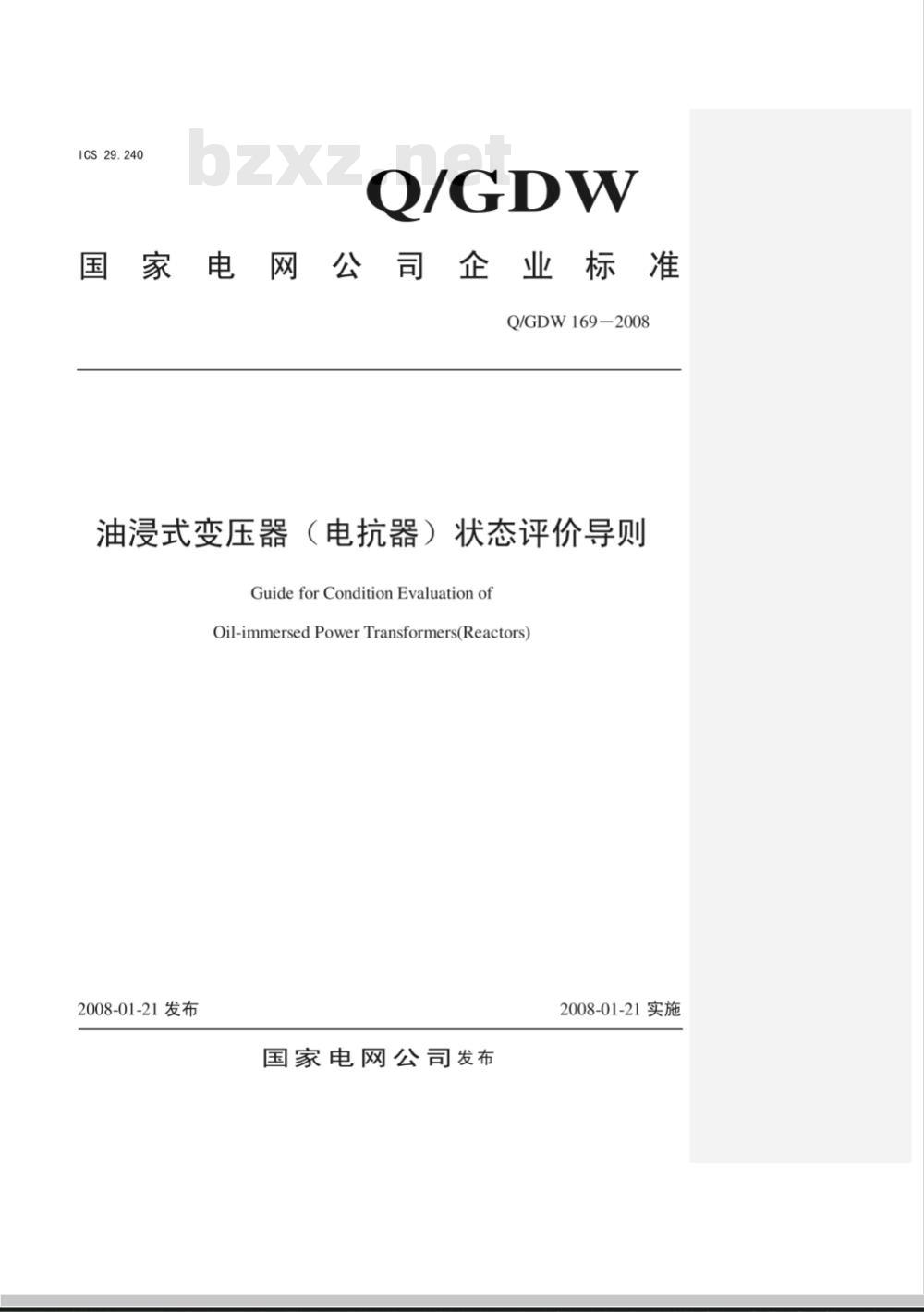

Ics29.240
国家电网公司企业标准
Q/GDW169-2008
油浸式变压器（电抗器）状态评价导则GuideforConditionEvaluationofOil-immersedPowerTransformers(Reactors)2008-01-21发布
国家电网公司发布
2008-01-21实施

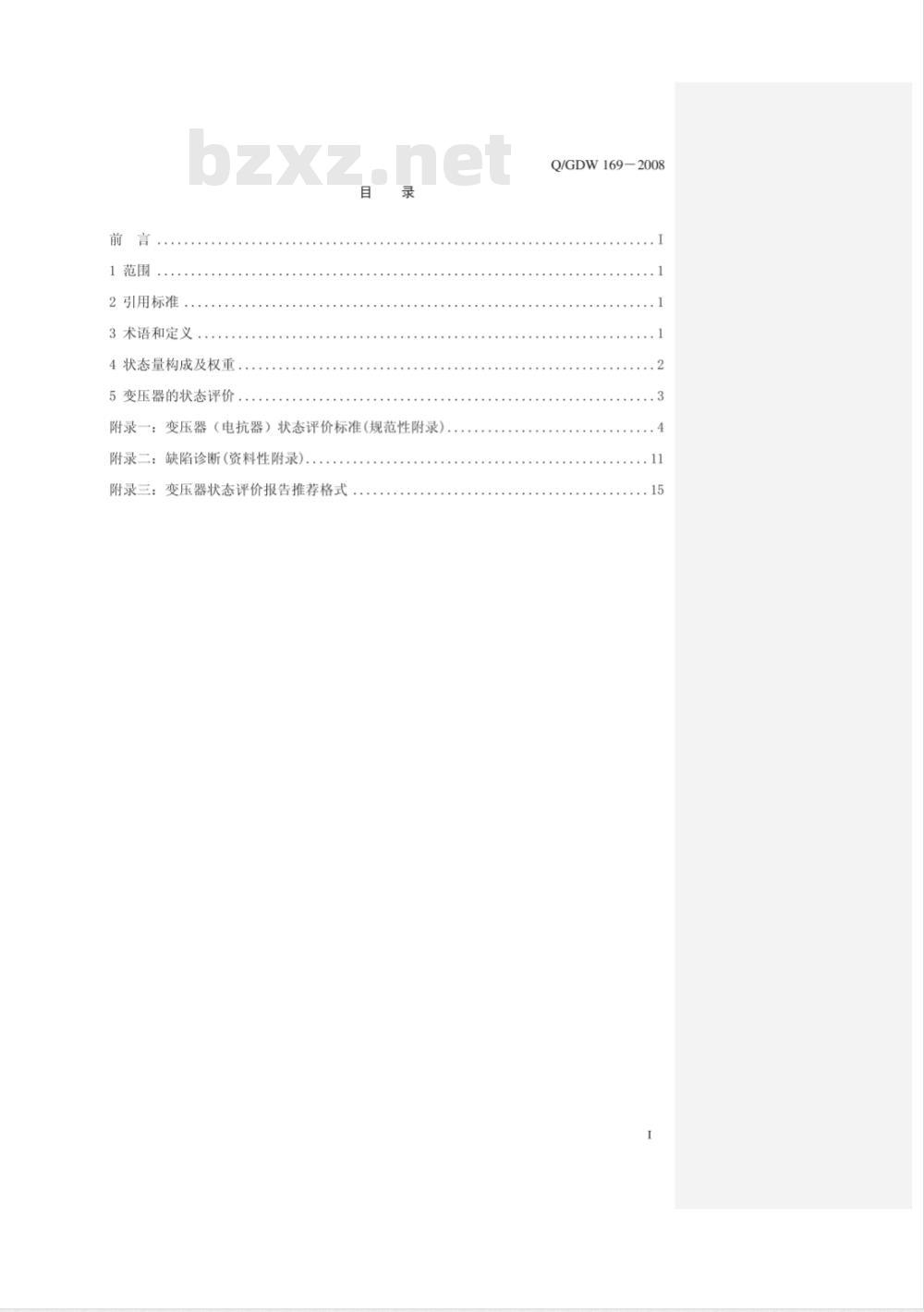

1范围
2引用标准
3术语和定义
4状态量构成及权重
5变压器的状态评价
附录一：变压器（电抗器）状态评价标准(规范性附录)附录二：缺陷诊断(资料性附录）附录三：变压器状态评价报告推荐格式Q/GDW169-2008
Q/GDW169-2008

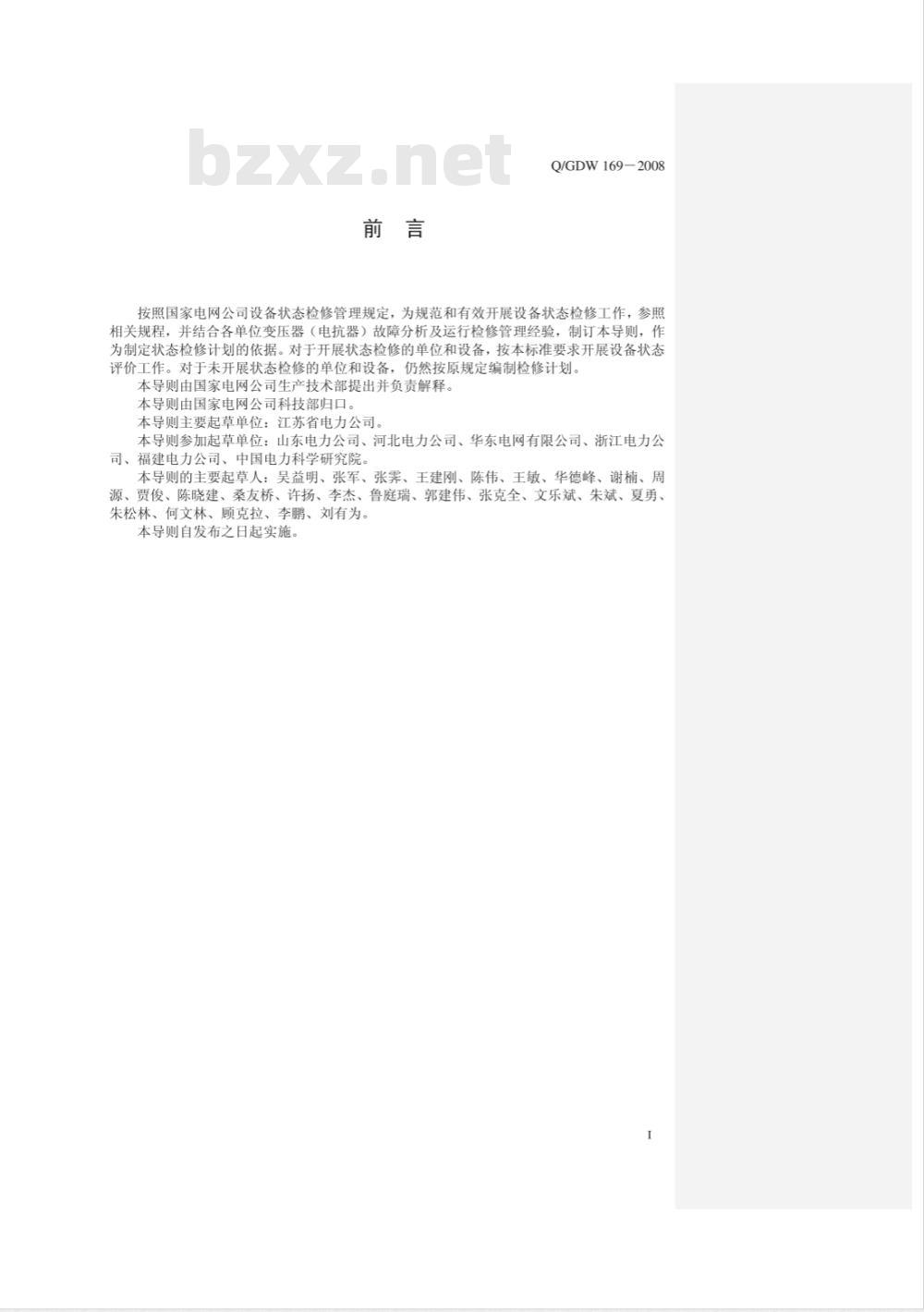

按照国家电网公司设备状态检修管理规定，为规范和有效开展设备状态检修工作，参照相关规程，并结合各单位变压器（电抗器）故障分析及运行检修管理经验，制订本导则，作为制定状态检修计划的依据。对于开展状态检修的单位和设备，按本标准要求开展设备状态评价工作。对于未开展状态检修的单位和设备，仍然按原规定编制检修计划。本导则由国家电网公司生产技术部提出并负责解释。本导则由国家电网公司科技部归口。本导则主要起草单位：江苏省电力公司。本导则参加起草单位：山东电力公司、河北电力公司、华东电网有限公司、浙江电力公福建电力公司、中国电力科学研究院。司、
本导则的主要起草人：吴益明、张军、张雾、王建刚、陈伟、王敏、华德峰、谢楠、周源、重
贾俊、陈晓建、桑友桥、许扬、李杰、鲁庭瑞、郭建伟、张克全、文乐斌、朱斌、夏勇、朱松林、何文林、顾克拉、李鹏、刘有为。本导则自发布之日起实施。
Q/GDW169-2008
油浸式变压器（电抗器）状态评价导则本标准适用于国家电网公司系统电压等级为110（66）～750kV的交流油浸式变压器（电抗器）设备，35kV及以下电压等级设备由各网省公司参照执行。2规范性引用文件
下列文件的条款，通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。GB1094.1
GB10230
GB/T15164
GB50150
GB/T6451
GB/T7252
JB/T8637
JB/T8751
DL/T664
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
国家电网公司
3术语和定义
电力变压器
电力变压器
有载分接开关
第1部分
承受短路的能力
第5部分
油浸式电力变压器负载导则
电气装置安装工程电气设备交接试验标准三相油浸式电力变压器技术参数和要求变压器油中溶解气体分析和判断导则无励磁分接开关
500kV油浸式并联电抗器技术参数和要求带电设备红外诊断技术应用导则Q/GDW168-2008《输变电设备状态检修试验规程》《110（66）kV500kV油浸式变压器（电抗器）技术标准》《110（66）kV500kV油浸式变压器（电抗器）运行规范》《110（66）kV～500kV油浸式变压器（电抗器）技术监督规定》《预防110（66）kV～500kV变压器（电抗器）事故措施》《110（66)kV～500kV油浸式变压器（电抗器）评价标准（试行）》《国家电网公司十八项电网重大反事故措施》《输变电设备状态检修管理规定》下列术语和定义适用于本标准。3.1
状态量criteria
直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。本标准将状态量分为一般状态量和重要状态量。3.2
一般状态量minorcriteria
对设备的性能和安全运行影响相对较小的状态量。3.3
重要状态量majorcriteria
对设备的性能和安全运行有较大影响的状态量。3.4
部件component
变压器（电抗器）上功能相对独立的单元称为部件。3.5
Q/GDW169—2008
变压器（电抗器）的状态conditionofcomponent变压器（电抗器）的状态分为：正常状态、注意状态、异常状态和严重状态3.6
正常状态
Enormalcondition
表示变压器（电抗器）各状态量处于稳定且在规程规定的警示值、注意值（以下简称标准限值）以内，可以正常运行。
注意状态attentivecondition
单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，仍可以继续运行，应加强运行中的监视。3.8
异常状态abnormalcondition
单项重要状态量变化较大，已接近或略微超过标准限值，应监视运行，并适时安排停电检修。
严重状态seriouscondition
单项重要状态量严重超过标准限值，需要尽快安排停电检修。4状态量构成及权重
4.1状态量构成
4.1.1原始资料
原始资料主要包括：铭牌参数、型式试验报告、订货技术协议、设备监造报告、出厂试验报告、运输安装记录、交接验收报告等。4.1.2运行资料
运行资料主要包括：运行工况记录信息、历年缺陷及异常记录、巡检情况、不停电检测记录等。
4.1.3检修资料
检修资料主要包括：检修报告、例行试验报告、诊断性试验报告、有关反措执行情况、部件更换情况、检修人员对设备的巡检记录等。4.1.4其他资料
其他资料主要包括：同型（同类）设备的运行、修试、缺陷和故障的情况、相关反措执行情况、其他影响变压器（电抗器）安全稳定运行的因素等。4.2状态量权重
视状态量对变压器（电抗器）安全运行的影响程度，从轻到重分为四个等级，对应的权重分别为权重1、权重2、权重3、权重4，其系数为1、2、3、4。权重1、权重2与一般状态量对应，权重3、权重4与重要状态量对应。4.3状态量劣化程度
视状态量的劣化程度从轻到重分为四级，分别为I、IⅡI、IⅢ和IV级。其对应的基本扣分值为2、4、8、10分。
4.4状态量扣分值
状态量应扣分值由状态量劣化程度和权重共同决定，即状态量应扣分值等于该状态量的基本扣分值乘以权重系数（见表1）。状态量正常时不扣分。2
状态量
劣化程度
权重系数
基本扣分值
变压器（电抗器）的状态评价
状态量扣分值
变压器（电抗器）的状态评价分为部件评价和整体评价两部分：5.1变压器（电抗器）部件状态评价5.1.1变压器（电抗器）部件的划分Q/GDW169-2008
变压器部件分为：本体、套管、分接开关、冷却系统以及非电量保护（包括轻重瓦斯、压力释放阀以及油温油位等）五个部件。电抗器部件的划分参照变压器部件的划分原则。5.1.2变压器（电抗器）部件状态量扣分标准变压器（电抗器）部件状态量扣分标准见附录一当状态量（尤其是多个状态量）变化，且不能确定其变化原因或具体部件时，应进行分析诊断，判断状态量异常的原因，确定扣分部件及扣分值。经过诊断仍无法确定状态量异常原因时，应根据最严重情况确定扣分部件及扣分值。典型缺陷的分析诊断方法见附录二。5.1.3变压器（电抗器）部件的状态评价方法变压器（电抗器）部件的评价应同时考虑单项状态量的扣分和部件合计扣分情况，部件状态评价标准见表2。
当任一状态量单项扣分和部件合计扣分同时达到表2规定时，视为正常状态；当任一状态量单项扣分或部件所有状态量合计扣分达到表2规定时，视为注意状态；当任一状态量单项扣分达到表2规定时，视为异常状态或严重状态。表2
评价标准
冷却系统
分接开关
非电量保护
正常状态
合计扣分
单项扣分
变压器（电抗器）整体状态评价5.2
各部件评价标准
注意状态
合计扣分
单项扣分
12～20
12～20
12～20
12～20
异常状态
单项扣分
>20~24
>20~24
>20～24
>20~24
严重状态
单项扣分
变压器（电抗器）的整体评价应综合其部件的评价结果。当所有部件评价为正常状态时，整体评价为正常状态；当任
王一部件状态为注意状态、异常状态或严重状态时，整体评价应为其中最严重的状态。
变压器（电抗器）状态评价报告推荐格式见附录三。Q/GDW169—2008
变压器（电抗器）状态量评价标准（规范性附录）附录一：3
变压器（电抗器）本体状态量评价标准序
状态量
状态量名称
同厂、同型、
同期设备的
故障信息
短路电流、
短路次数
短路冲击累
变压器过负
过励磁
油枕密封元
件（胶囊、
隔膜、金属
膨胀器）
判断依据
严重缺陷未整改的
危急缺陷未整改的
短路冲击电流在允许短路电流的50%～70%之间，次数累计达到6次及以上
知短路冲击电流在允许短路电流的70%～90%，按次扣分短路冲击电流达到允许短路电流90%以上，按次扣分短路冲击电流达到允许短路电流90%以上，按次扣分达到短期急教负载运行规定或长期急教负载运行规定达到变压器过励磁限值
金属膨胀器有卡滞、隔膜式油枕密封面有渗油迹金属膨胀器破裂、胶囊、隔膜破损权重
扣分值
（应扣分
值x权
*对家族性缺陷的处理应根据
实际情况确定
按本表要求安排测试时，本项
不扣分；测试结果按相关项目
（色谱、频率响应、短路阻抗、绕组电容量等）标准扣分。
短路冲击的持续时间每超过
0.5s（查标准），应增加一次bzxZ.net
统计次数
过负荷规定参见《运行规范》
具体限值根据变压器过励磁
特性确定
本体储油柜
噪声及报动
表面锈蚀
呼吸器
运行油温
压力释放阀
瓦斯继电器
绕组直流电
绕组介质损
耗因数
电容量
油位异常；过高或过低
有轻微渗油，未形成油滴，部位位于非负压区，有轻微渗漏（但渗漏部位位于非负压区），不快于每滴5秒：
渗漏位于负压区或油滴速度快于每滴5s或形成油流噪声、振动异常，绝缘油色谱正常。噪声、振动异常，绝缘油色谱异常。表面漆层破损和轻微锈蚀
表面锈蚀严重
吸湿器油封异常，或呼吸器呼吸不畅通，或硅胶潮解变色部分超过总量的2/3或硅胶自上而下变色。呼吸器无呼吸，
顶层油温异常
动作（周围有油迹）
（轻瓦斯）发信，但色谱分析无异常轻瓦斯发信，且色谱异常或重瓦斯动作1.各相绕组相互间的差别大于三相平均值的2%，无中性点引出线的绕组，线间偏差大于三相平均值的1%：2.与以前相同部位测得值折算到相同温度其变化大于2%。
3.但三相间阻值大小关系与出厂不一致。介质损耗因数未超标准限值：但有显著性差异介质损耗因数超标、电容量无明显变化绕组电容变化>5%
Q/GDW169—2008
查阅变压器运行巡视记录或
缺陷分析报告：根据国家电网
公司《110（66）kV-500浸式
变压器（电抗器）运行规范》
第二十六条异常声音的处理
“在排除二次原因后，应进行油色谱分析，或检查渗漏（尤其
负压区）
关注色谱变化、短路情况、分
接开关以及套管连接，操作分
接开关，测量不同分接电阻
值，区分是否为分接连线问题
异常时关注变压器本体及各
部件渗漏、绝缘油试验情况。
