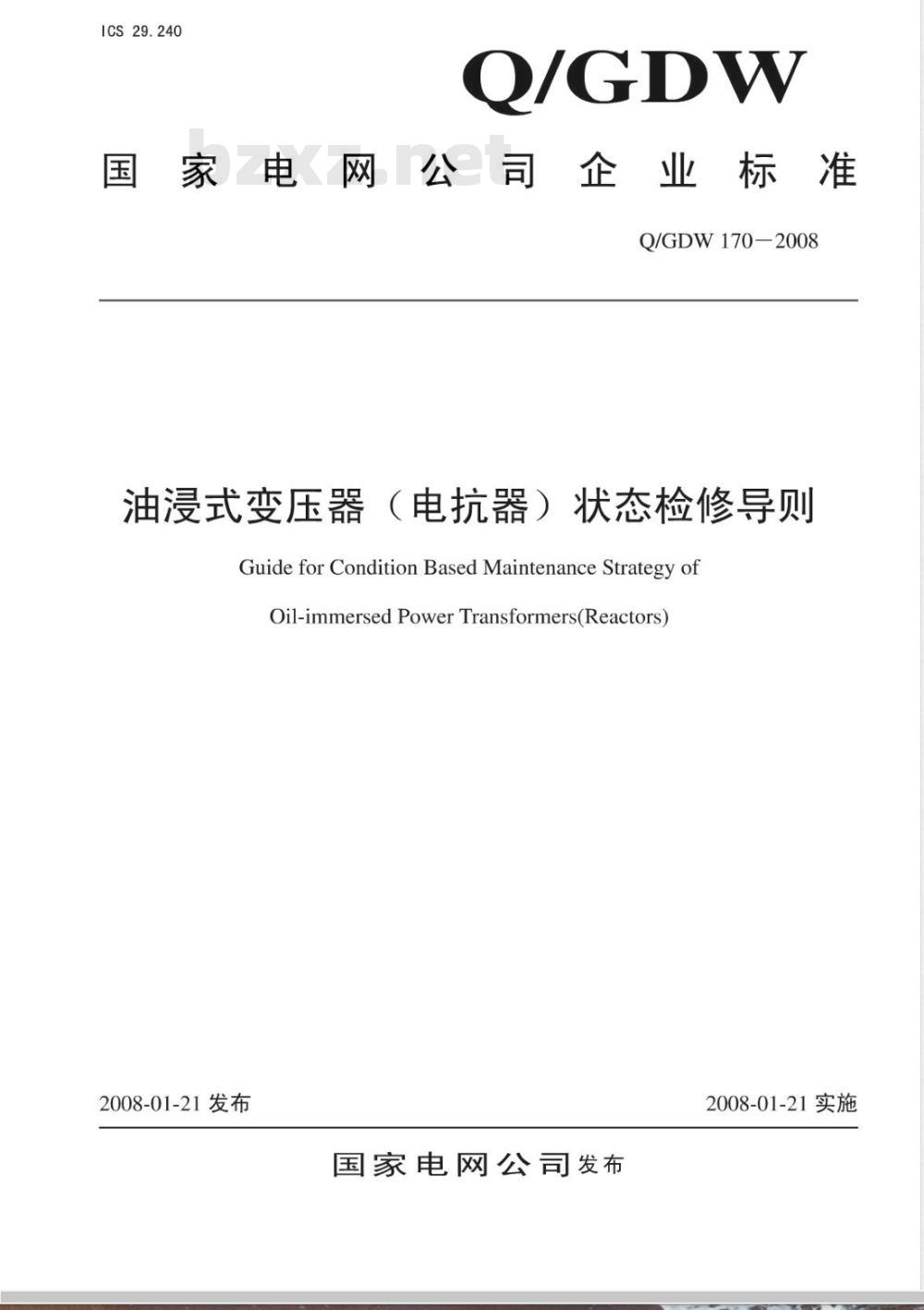

【其他行业标准】 油浸式变压器(电抗器)状态检修导则

Ics29.240
国家电网公司企业标准
Q/GDW170-2008
油浸式变压器（电抗器）状态检修导则Guide for Condition Based Maintenance Strategy ofOil-immersedPowerTransformers(Reactors)2008-01-21发布
国家电网公司发布
2008-01-21实施

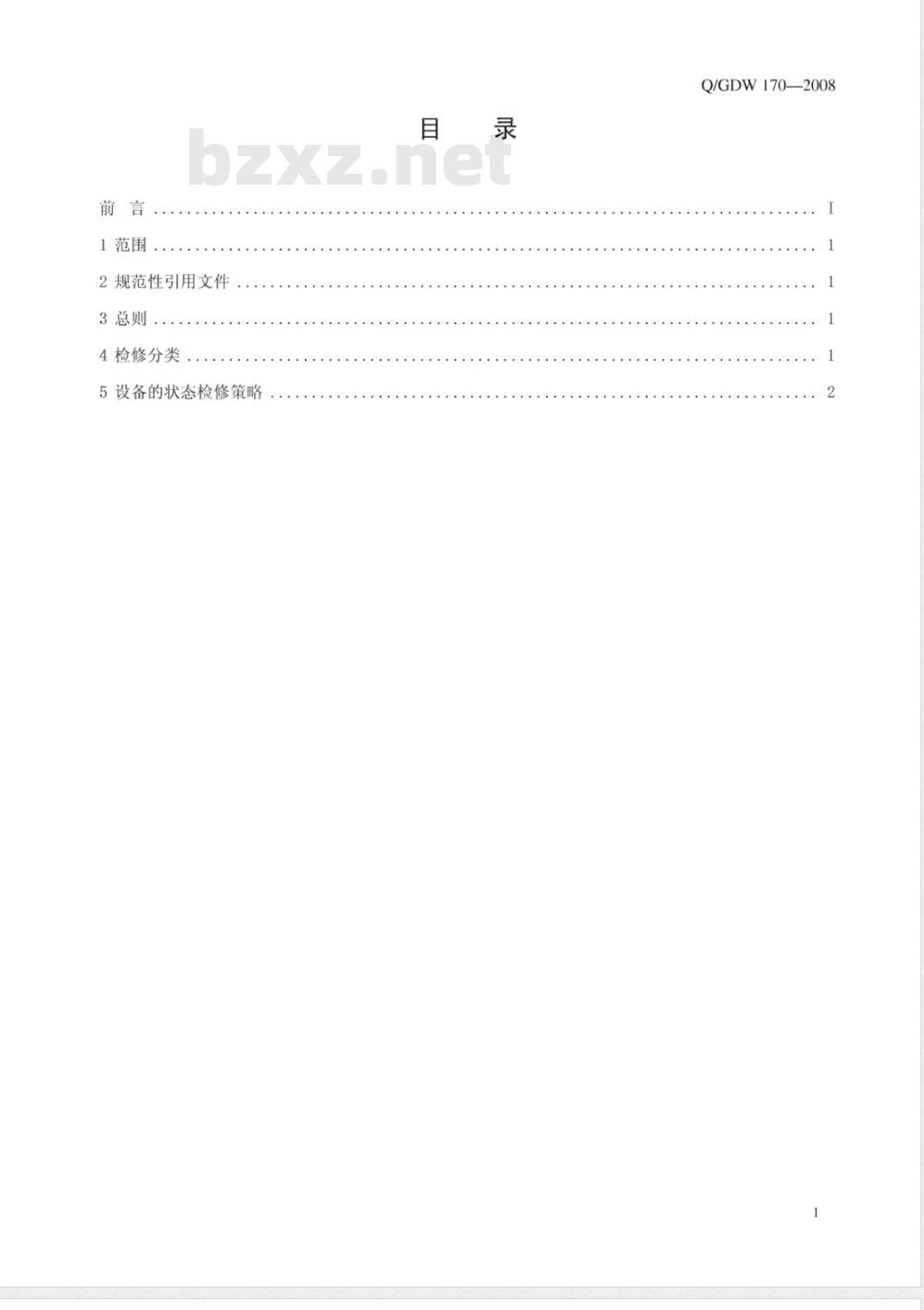

1范围
2规范性引用文件
3总则
4检修分类
5设备的状态检修策略
............
Q/GDW170—2008
Q/GDW170—2008

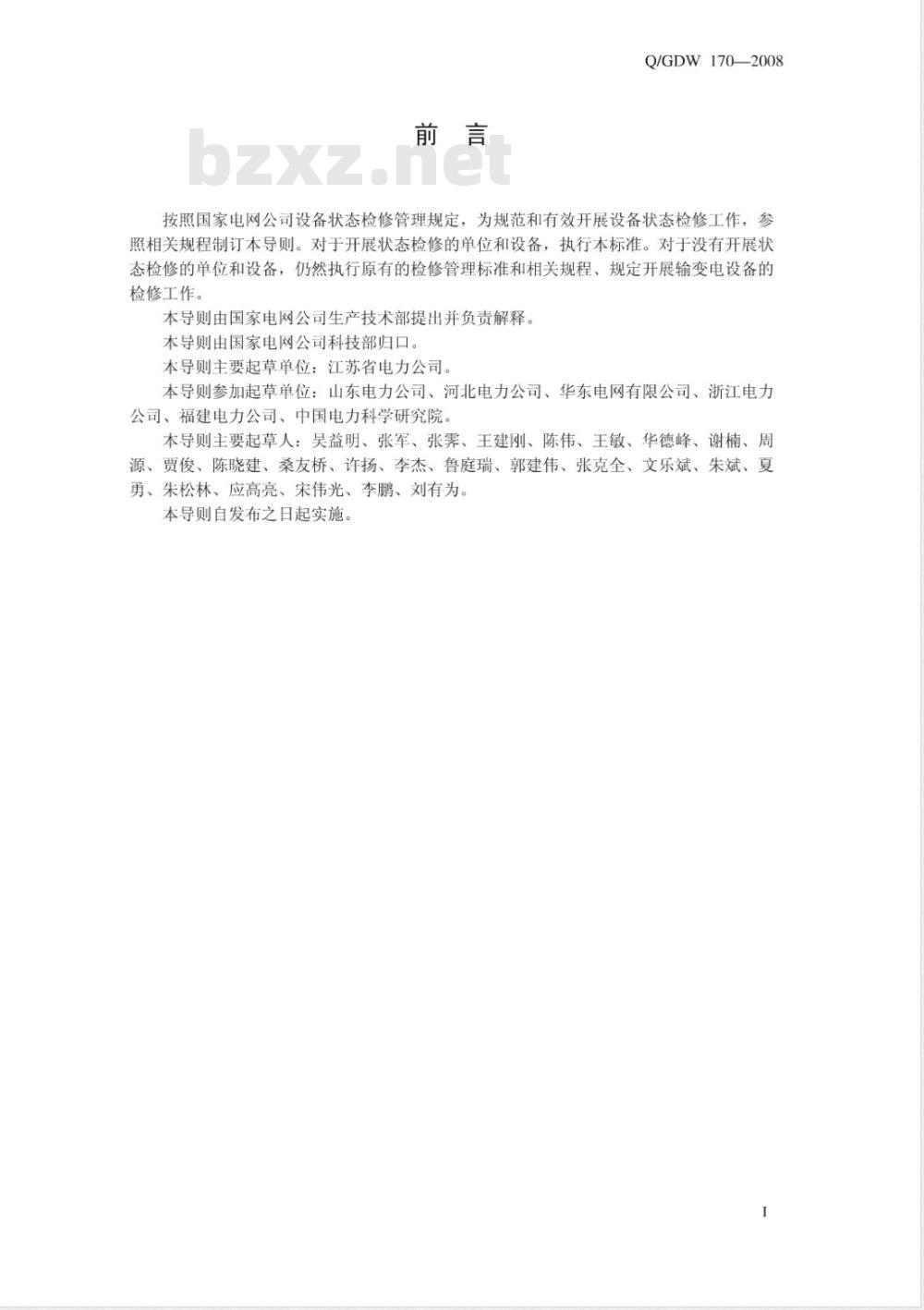

按照国家电网公司设备状态检修管理规定，为规范和有效开展设备状态检修工作，参照相关规程制订本导则。对于开展状态检修的单位和设备，执行本标准。对于没有开展状态检修的单位和设备，仍然执行原有的检修管理标准和相关规程、规定开展输变电设备的检修工作。
本导则由国家电网公司生产技术部提出并负责解释。本导则由国家电网公司科技部归口。本导则主要起草单位：江苏省电力公司。本导则参加起草单位：山东电力公司、河北电力公司、华东电网有限公司、浙江电力公司、福建电力公司、中国电力科学研究院。本导则主要起草人：吴益明、张军、张荠、王建刚、陈伟、王敏、华德峰、谢楠、周源、贾俊、陈晓建、桑友桥、许扬、李杰、鲁庭瑞、郭建伟、张克全、文乐斌、朱斌、夏勇、朱松林、应高亮、宋伟光、李鹏、刘有为。本导则自发布之日起实施。

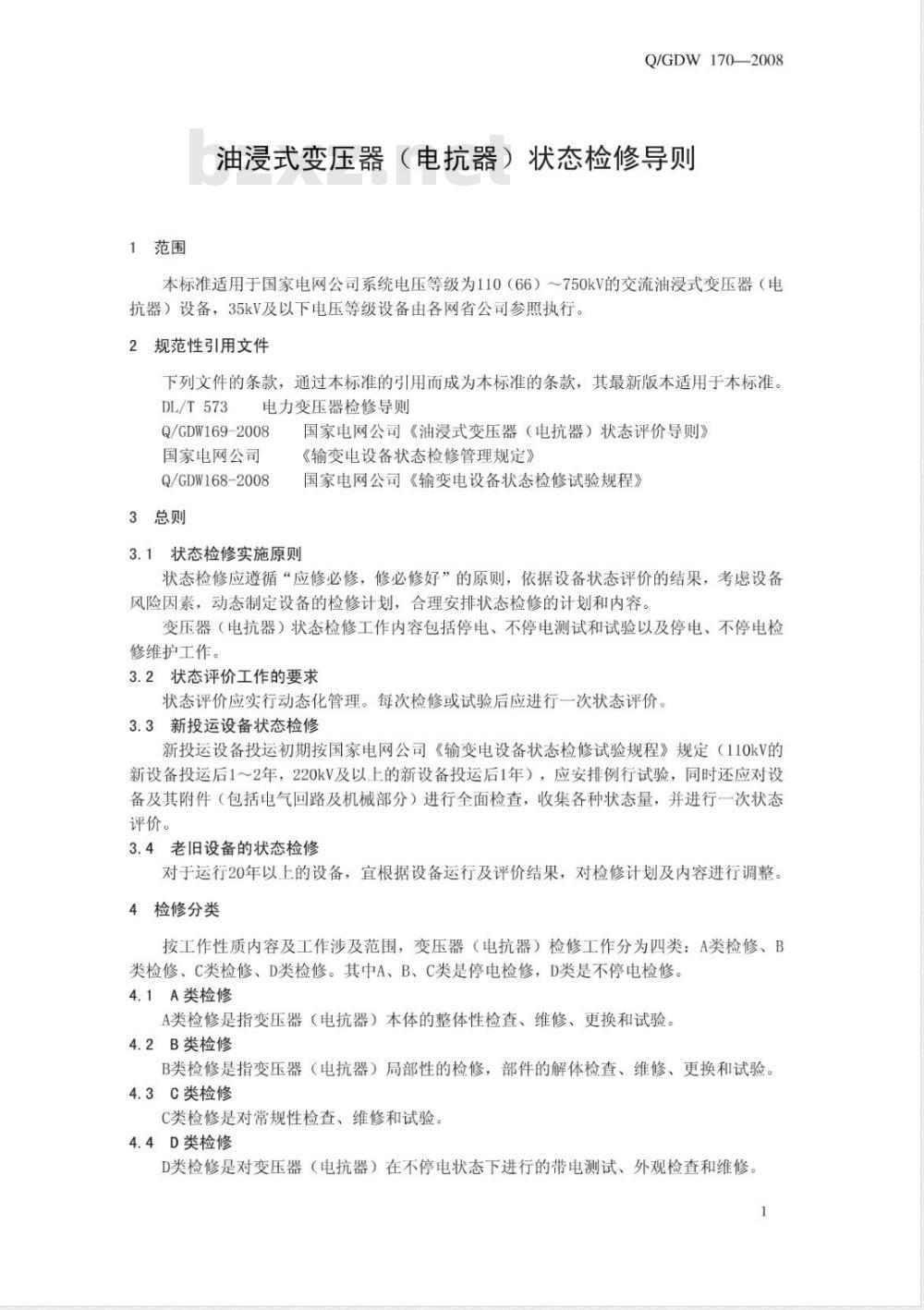

1范围
Q/GDW170—2008
油浸式变压器（电抗器）状态检修导则本标准适用于国家电网公司系统电压等级为110（66）750kV的交流油浸式变压器（电抗器）设备，35kV及以下电压等级设备由各网省公司参照执行。2规范性引用文件
下列文件的条款，通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。DL/T573电力变压器检修导则
Q/GDW169-2008
国家电网公司
Q/GDW168-2008
3总则
国家电网公司《油浸式变压器（电抗器）状态评价导则》《输变电设备状态检修管理规定》国家电网公司《输变电设备状态检修试验规程》3.1状态检修实施原则
状态检修应遵循“应修必修，修必修好”的原则，依据设备状态评价的结果，考虑设备风险因素，动态制定设备的检修计划，合理安排状态检修的计划和内容。变压器（电抗器）状态检修工作内容包括停电、不停电测试和试验以及停电、不停电检修维护工作。
3.2状态评价工作的要求
状态评价应实行动态化管理。每次检修或试验后应进行一次状态评价。3.3新投运设备状态检修
新投运设备投运初期按国家电网公司《输变电设备状态检修试验规程》规定（110kV的新设备投运后1～2年，220kV及以上的新设备投运后1年），应安排例行试验，同时还应对设备及其附件（包括电气回路及机械部分）进行全面检查，收集各种状态量，并进行一次状态评价。
3.4老旧设备的状态检修
对于运行20年以上的设备，宜根据设备运行及评价结果，对检修计划及内容进行调整。4检修分类
按工作性质内容及工作涉及范围，变压器（电抗器）检修工作分为四类：A类检修、B类检修、C类检修、D类检修。其中A、B、C类是停电检修，D类是不停电检修。4.1A类检修
A类检修是指变压器（电抗器）本体的整体性检查、维修、更换和试验。4.2B类检修
B类检修是指变压器（电抗器）局部性的检修，部件的解体检查、维修、更换和试验。4.3C类检修
C类检修是对常规性检查、维修和试验。4.4D类检修
D类检修是对变压器（电抗器）在不停电状态下进行的带电测试、外观检查和维修。1
Q/GDW170—2008

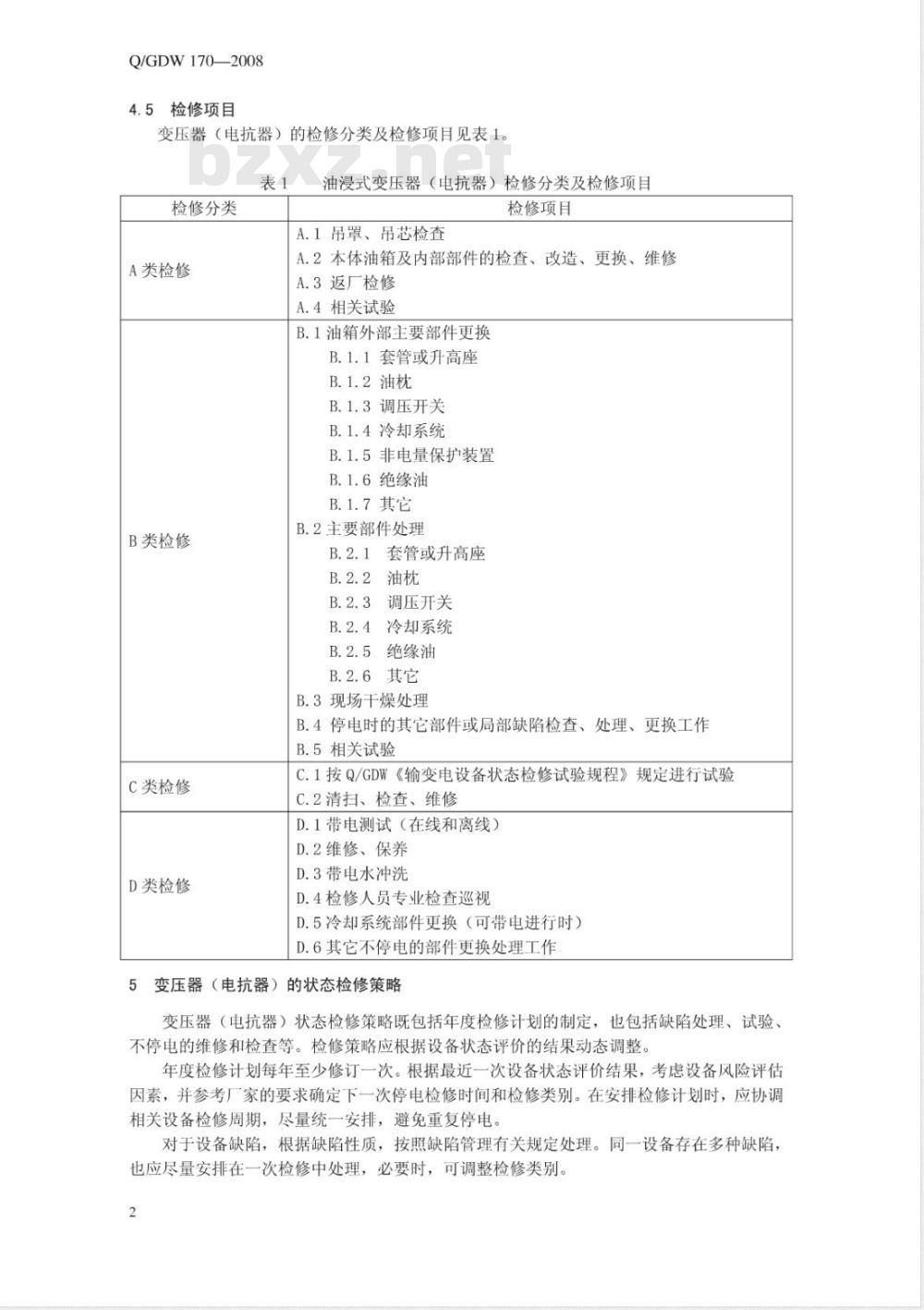

4.5检修项目
变压器（电抗器）的检修分类及检修项目见表1。表1
检修分类
A类检修
B类检修
C类检修
D类检修
油浸式变压器（电抗器）检修分类及检修项目检修项目
A.1吊罩、吊芯检查
A.2本体油箱及内部部件的检查、改造、更换、维修A.3返厂检修
A.4相关试验
B.1油箱外部主要部件更换
B.1.1套管或升高座
B.1.2油枕
B.1.3调压开关wwW.bzxz.Net
B.1.4冷却系统
B.1.5非电量保护装置
B.1.6绝缘油
B.1.7其它
B.2主要部件处理
B.2.1套管或升高座
B.2.2油枕
B.2.3调压开关
B.2.4冷却系统
B.2.5绝缘油
B.2.6其它
B.3现场干燥处理
B.4停电时的其它部件或局部缺陷检查、处理、更换工作B.5相关试验
C.1按Q/GDW《输变电设备状态检修试验规程》规定进行试验C.2清扫、检查、维修
D.1带电测试（在线和离线）
D.2维修、保养
D.3带电水冲洗
D.4检修人员专业检查巡视
D.5冷却系统部件更换（可带电进行时）D.6其它不停电的部件更换处理工作5变压器（电抗器）的状态检修策略变压器（电抗器）状态检修策略既包括年度检修计划的制定，也包括缺陷处理、试验、不停电的维修和检查等。检修策略应根据设备状态评价的结果动态调整。年度检修计划每年至少修订一次。根据最近一次设备状态评价结果，考虑设备风险评估因素，并参考厂家的要求确定下一次停电检修时间和检修类别。在安排检修计划时，应协调相关设备检修周期，尽量统一安排，避免重复停电。对于设备缺陷，根据缺陷性质，按照缺陷管理有关规定处理。同一设备存在多种缺陷，也应尽量安排在一次检修中处理，必要时，可调整检修类别。2
C类检修正常周期宜与试验周期一致。不停电维护和试验根据实际情况安排。Q/GDW170—2008
根据设备评价结果，制定相应的检修策略，变压器（电抗器）检修策略见表2。表2
设备状态
油浸式变压器（电抗器）检修策略表检修策略
正常状态
检修策略
推荐周期
正常周期或延长一年
5.1“正常状态”检修策略
注意状态
不大于正常周期
异常状态
适时安排
严重状态
尽快安排
被评价为“正常状态”的变压器（电抗器），执行C类检修。根据设备实际状况，C类检修可按照正常周期或延长一年执行。在C类检修之前，可以根据实际需要适当安排D类检修。5.2“注意状态”检修策略
被评价为“注意状态”的变压器（电抗器），执行C类检修。如果单项状态量扣分导致评价结果为“注意状态”时，应根据实际情况提前安排C类检修。如果仅由多项状态量合计扣分导致评价结果为“注意状态”时，可按正常周期执行，并根据设备的实际状况，增加必要的检修或试验内容。
注意状态的设备应适当加强D类检修。5.3“异常状态”检修策略
被评价为“异常状态”的变压器（电抗器），根据评价结果确定检修类型，并适时安排检修。实施停电检修前应加强D类检修5.4“严重状态”的检修策略
被评价为“严重状态”的变压器（电抗器），根据评价结果确定检修类型，并尽快安排检修。实施停电检修前应加强D类检修。3
油浸式变压器（电抗器）状态检修导则编制说明
1．目的和意义
2．编制过程回顾
3．实施状态检修应注意的几个问题4.油浸式变压器（电抗器）状态检修目
................
..........
..........
本编制说明是对状态检修导则内容的进一步解释，重点说明状态检修导则的编制思路状态检修实施办法和注意事项。1
Q/GDW170—2008
1目的和意义
随着电网规模的发展以及输变电设备质量的迅速提升，原先的设备定期检修模式越来越不适应电网及设备的管理要求。各网省公司根据实际情况陆续开展了设备状态检修尝试。为规范输变电设备检修管理，适应当前电网管理需要，国家电网公司决定开展电网输变电设备状态检修
输变电设备状态检修就是根据设备设备状态及安全风险，决定何时开展设备检修、如何开展设备检修。状态检修对比传统的定期检修，检修更有针对性，实现“应修必修、修必修好”，更好地满足电网安全可靠性以及经济性要求。2编制过程回顾
本导则编制过程中，国家电网公司生产部先后组织多次会议，对导则的编制给予协调、指导，并组织专家对导则多次提出修改意见。2006年8月9日，国家电网公司生产部在山东烟台组织召开了设备状态检修讨论会。会议明确江苏电力公司承担国家电网公司《输变电设备状态检修导则》和《输变电设备状态特征参量评价标准》的编制工作。
2006年11月～2007年3月，编制《输变电设备状态检修导则》和《输变电设备状态特征参量评价标准》的初稿。
2007年3月21日～22日，国网公司输变电设备状态检修管理文件编写第二次协调会在南京召开，会议就状态检修体系进行了梳理，明确了各文件的具体内容。会议确定《输变电设备状态检修特征参量评价标准》更名为《输变电设备状态评价导则》。2007年4月26日～30日，江苏省电力公司组织在南京召开讨论会，会上分专业对两个规程的具体内容进行了讨论，提出了修改意见2007年5月20日～22日，国网公司组织在南京召开协调讨论会，主要讨论江苏编写的《状态检修导则》和《状态评价导则》的初稿以及和中国电科院编写的《基于状态检修的预试规程》、浙江电力公司编写的《状态检修辅助决策系统》、《风险评估导则》之间的界定和联系等问题。根据会议上各单位专家提出的修改意见，对《状态检修导则》和《状态评价导则》的初稿进行了修改，并发送给工作组成员征求意见。2007年6月10日，《输变电设备状态检修导则》和《输变电设备状态评价导则》的征求意见稿发给国网，在全网范围内征求意见。2007年9月，征求的意见返回，根据意见进行修改完善工作2007年9月18日20日，在南京召开统稿会，对征求的意见进行讨论及回复。两个导则的讨论和统稿。
2007年9月27日～28日，国网组织审查。2007年10月～11月，对提出的意见进行修改，2007年11月26～28，国网组织评审，导则通过审查。3实施状态检修应注意的几个问题3.1状态检修实施原则
状态检修的实施，应以保证设备安全、电网可靠性为前提，安排设备的检修工作。在具体实施时，应根据各单位实际情况（设备评价情况、检修能力、电网可靠性指标、资金情况风险情况等）综合考虑检修计划编制。3.2新投运设备状态检修
国网公司《输变电设备状态检修试验规程》规定：新设备投运满1年（220kV及以上）、或满1至2年（110kV/66kV），以及停运6个月以上重新投运前的设备，应进行例行试验。大修的设备可参照新设备要求执行。在具体执行时，对新投运设备安排首次试验时，宜不受规程“例行试验”项目限制，根2
据情况安排检修内容，适当增加“诊断试验”或交接试验项目，以便全面掌握设备状态信息。
3.3老旧设备的状态检修
本导则中的老旧设备是指运行时间达到一定年限，故障或发生故障概率明显增加的设备。由于各设备制造厂的设计裕度不同，因而在讨论老旧变压器时，单纯运行年限的确定存在较大争议，综合各家意见，对老旧变压器的运行年限暂定为20年，实际操作中，各单位可根据本单位设备运行实际情况，参照状态评价结果，对不同厂家的设备确定不同的老旧设备运行年限规定。
各单位对老旧设备应根据情况考虑适当缩短试验周期和安排检修内容。4油浸式变压器（电抗器）状态检修4.1检修分类
本导则将变压器检修分为四类，分别为A类、B类、C类、D类、E类。其中A、B、C类是停电检修，D类是不停电检修。检修类别的分类原则主要根据被检设备工况（是否需要停电）、检修工作涉及范围以及检修内容确定。实践中，凡需检修人员进入变压器本体内部的检修工作，一般应确定为A类检修；根据评价结果进行的缺陷处理，处理时检修人员无需进入变压器本体的检修工作为B类检修；例行的设备维护工作为C类检修。不停电进行的设备部件更换、检查等检修工作，一般定为D类检修。
4.2检修项目
表1（油浸式变压器（电抗器）检修分类及检修项目）只是根据常规对设备检修项目进行分类，实际执行中，各单位应根据本单位检修工作实际情况，对照分类原则确定检修类别。如是否带电进行部件更换、是否需要检修人员进入设备本体进行工作等，各单位的习惯做法可能各不相同。在确定检修类别时，各单位应根据本单位情况，在确保安全和检修质量的前提下，选择恰当的检修方式。需要说明的是，分接开关检修列为B类检修，该检修内容主要针对有载分接开关的切换开关，当检修涉及无励磁分接开关或有载分接开关的选择开关时，由于需进入变压器内部，应确定为A类检修。
4.3变压器（电抗器）的状态检修策略本导则中的正常周期是指设备按国网公司《输变电设备状态检修试验规程》有关规定确定的试验周期。
检修策略的制定应从设备及电网可靠性考虑，做好各相关设备的统一协调工作，避免重复安排检修。
设备在开展相应类别的检修时，不应仅限于处理状态评价所暴露的问题，应周密考虑，对其他可能进行的检查检修工作也应积极尽量安排，避免因考虑不周，造成缺陷处理不彻底而重复检修。
