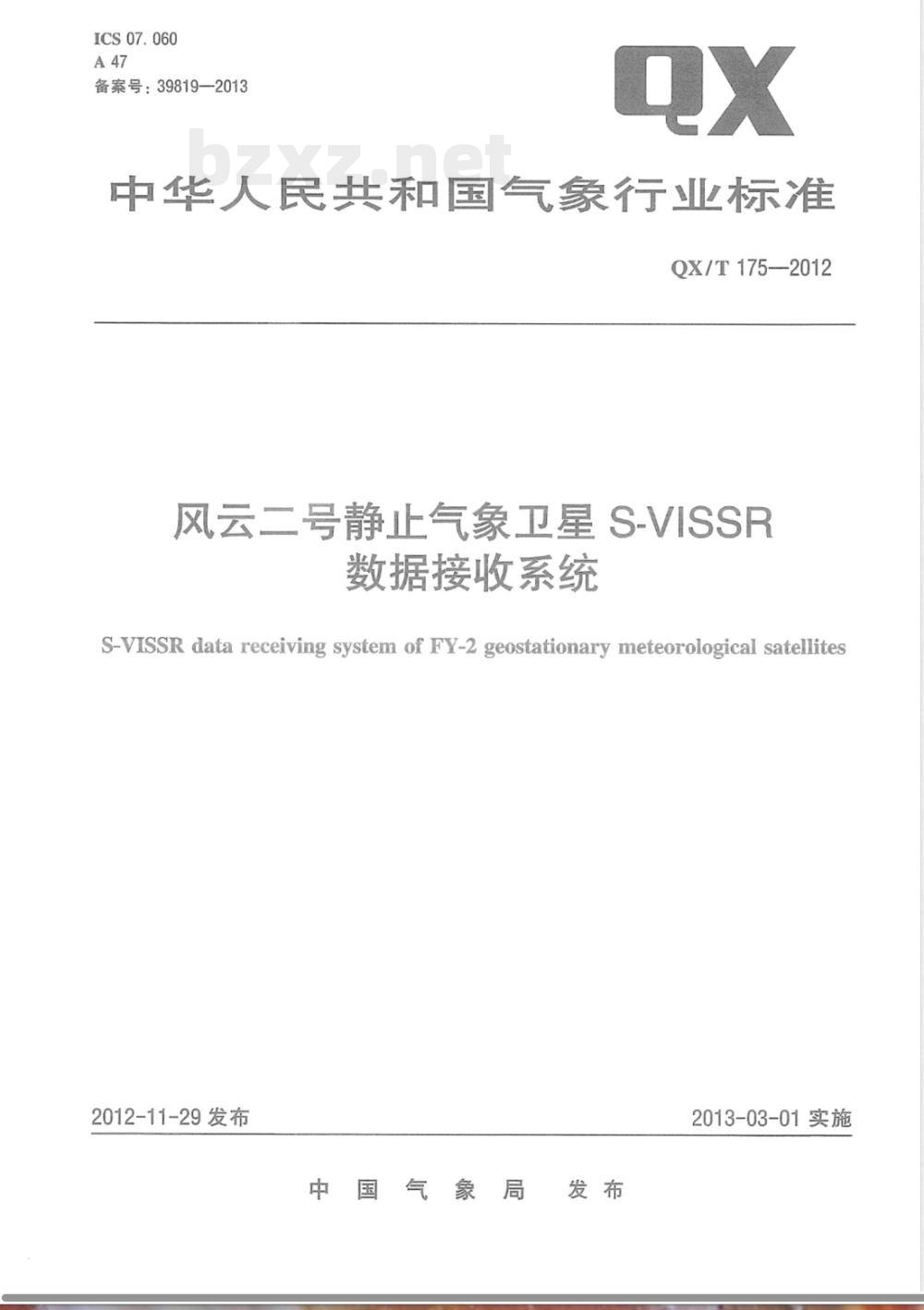

【其他行业标准】 风云二号静止气象卫星S-VISSR数据接收系统

ICS 07.060
备案号：39819—2013
中华人民共和国气象行业标准
QX/T175——2012
风云二号静止气象卫星S-VISSR
数据接收系统
S-VISSR data receiving system of FY-2 geostationary meteorological satellites2012-11-29发布
中国气象局发布
2013-03-01实施

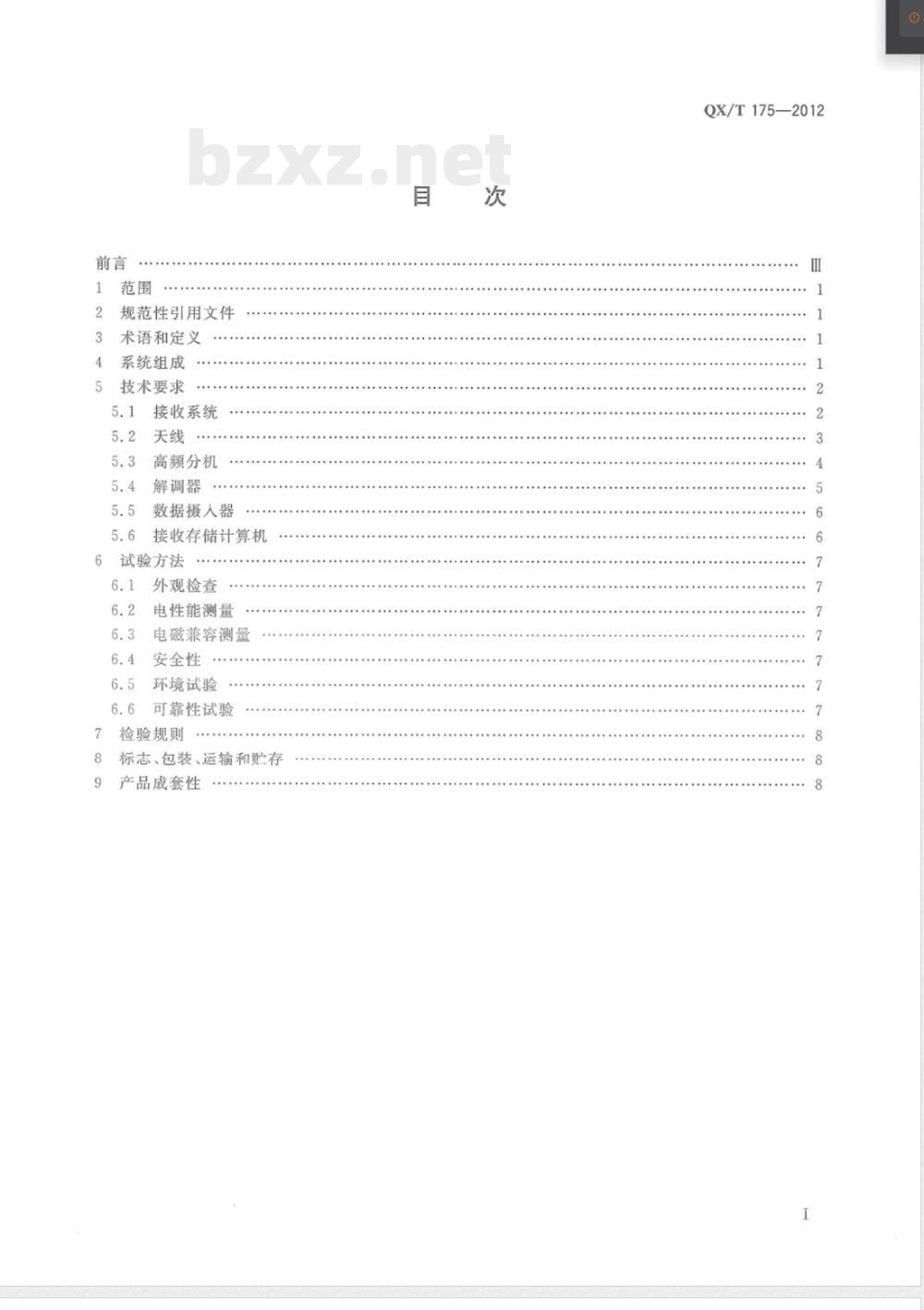

规范性引用文件
术语和定义
系统组成
技术要求
接收系统
高频分机
解调器
数据摄人器
接收存储计算机
试验方法
外观检查
电性能测量
电磁兼容测量
安全性
环境试验
可靠性试验
检验规则
标志、包装、运输和贮存
产品成套性
QX/T175—2012

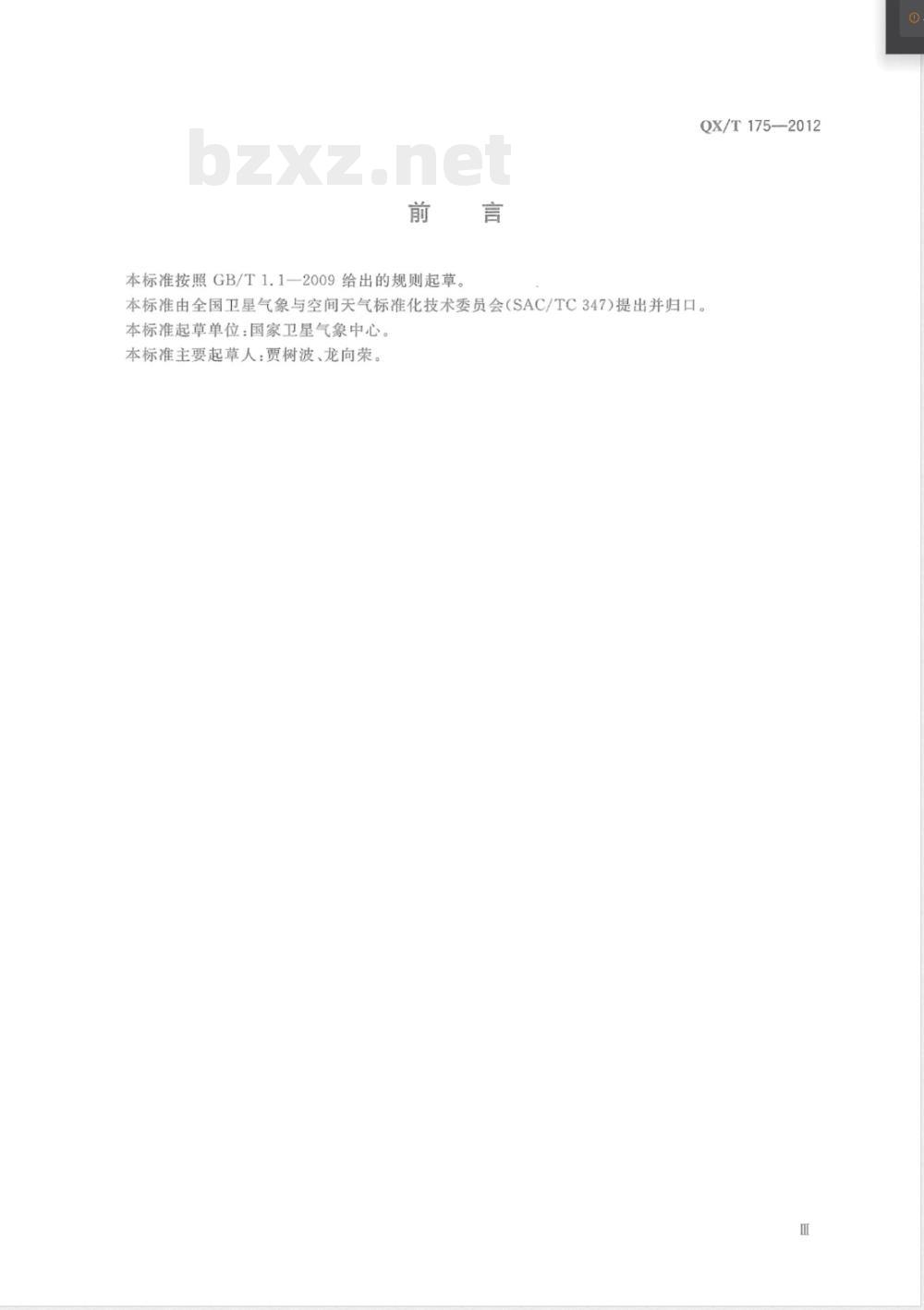

本标准按照GB/T1.1一2009给出的规则起草。QX/T175-2012
本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347)提出并归口。本标准起草单位：国家卫星气象中心。本标准主要起草人：贾树波、龙向荣。Ⅲ

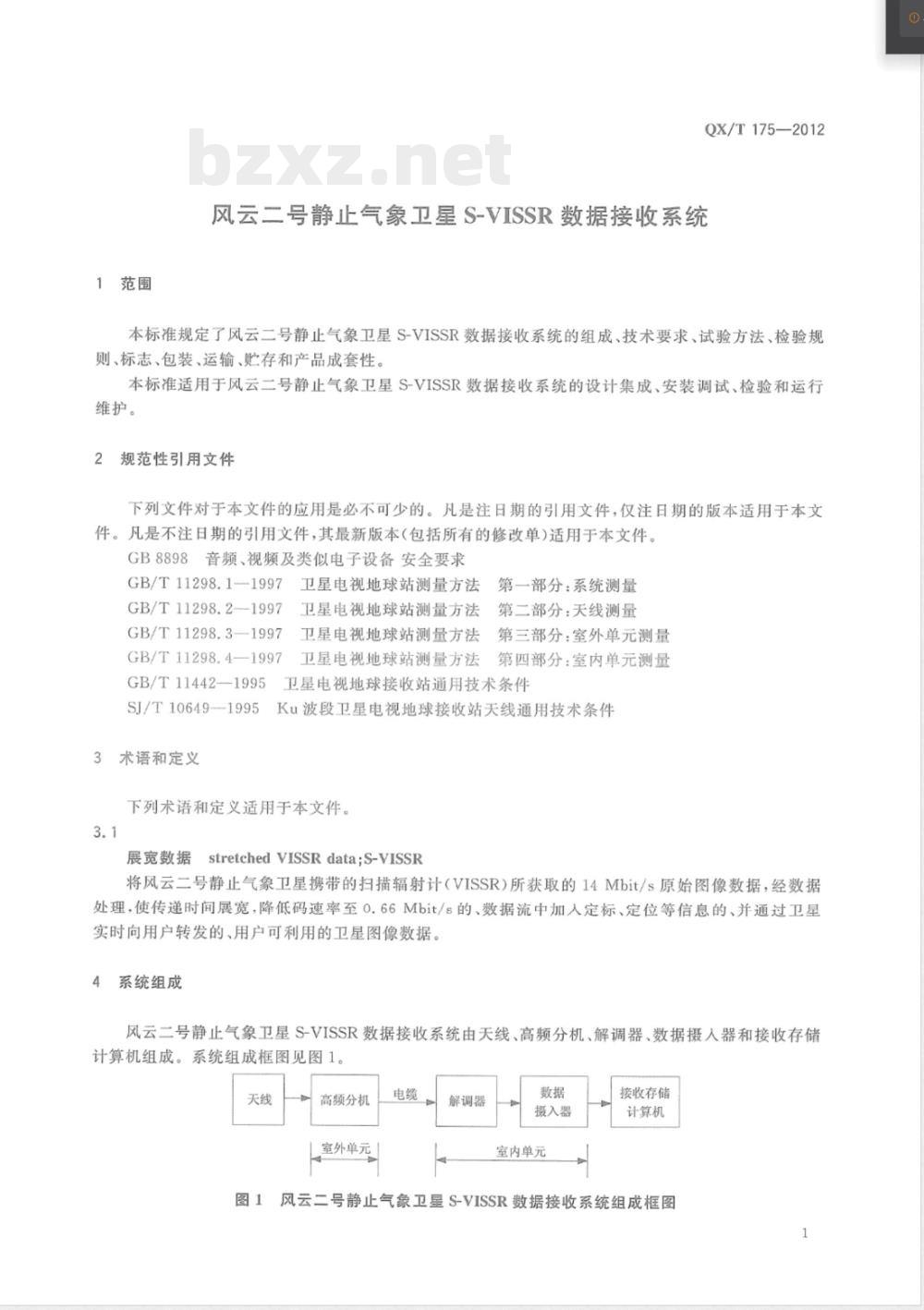

1范围
QX/T175—2012
风云二号静止气象卫星S-VISSR数据接收系统本标准规定了风云二号静止气象卫星S-VISSR数据接收系统的组成、技术要求、试验方法、检验规则、标志、包装、运输、贮存和产品成套性。本标准适用于风云二号静止气象卫星S-VISSR数据接收系统的设计集成、安装调试、检验和运行维护。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB8898音频、视频及类似电子设备安全要求GB/T11298.1—1997
卫星电视地球站测量方法
GB/T11298.21997
GB/T11298.3—1997
GB/T11298.4—1997
GB/T11442—1995
SJ/T10649---1995
3术语和定义
第一部分：系统测量
第二部分：天线测量
卫星电视地球站测量方法
第三部分：室外单元测量
卫星电视地球站测量方法
卫星电视地球站测量方法
第四部分：室内单元测量
卫星电视地球接收站通用技术条件Ku波段卫星电视地球接收站天线通用技术条件下列术语和定义适用于本文件。3.1
stretchedVISSRdata;S-VISSR
展宽数据
将风云二号静止气象卫星携带的扫描辐射计（VISSR）所获取的14Mbit/s原始图像数据，经数据处理，使传递时间展宽，降低码速率至0.66Mbit/s的、数据流中加人定标、定位等信息的、并通过卫星实时向用户转发的、用户可利用的卫星图像数据。4系统组成
风云二号静止气象卫星S-VISSR数据接收系统由天线、高频分机、解调器、数据摄人器和接收存储计算机组成。系统组成框图见图1。天线
高频分机
室外单元
解调器
摄入器
室内单元
接收存储
计算机
风云二号静止气象卫星S-VISSR数据接收系统组成框图图1
QX/T175—2012
5技术要求
5.1接收系统
5.1.1一般要求
外观、结构和工艺
外观、结构和工艺应符合下列要求：a)
设备外观应整洁、无损伤和变形，表面涂层不应有明显脱漆和锈蚀现象；开关、按键的操作应灵活可靠，零部件应紧固无松动；产品的标识和字符应正确、牢固、含义表达清晰；设备应具有接地连接点。
室外和室内单元
室外单元应能在下列条件下工作a)
环境温度36℃~55℃；
相对湿度3%
~95%；
气压：86kP
106kPa。
室内单元应能在下列条件下工作：环境温度
℃~40℃；
45%~75%；
湿度：4
86kPa~106kPa;
电源电压220士22)V，频率（50土2)Hz。电缆连接
电缆连接应满是下列条件：
阻抗：50Q
损耗：不大于25aB；
长度：同轴电缆不大于100m；长度大于100m时，应采取中继增强或其他措施。电性能要求
接收系统电性能要求见表
技术参数
接收频段
品质因数（G/T）
解调方式
解调码速率
误码率
Mbit/s
表1接收系统电性能要求
1.67~1.71
1.0×10-6
QX/T175—2012
天线仰角10°,LNB的噪声系数0.8dB时(G/T)≥(G/T)+20lg f(GHz)/ 1.7J把模拟信号转换成数据值的一种转换方式注：LNB：LowNoiseBlock，低噪声变频器；f：frequency，频率；G:Gain，天线接收增益；T：Temperature，天线噪声温度；G：特定频率下的增益值。5.1.3
电磁兼容
电磁兼容应满足
室外单元电兼容应符合GB/T11442本振泄漏电平
不大于一50dBm
室内单元电磁
容应符合GB/T11442
二本振泄滑电子
1995中的4.3.3的要求。
1995中的4.4.3a）的要求。
：不大于一65
dBm（500MHz带宽内）
安全性
应按GB8898的妥
全要求进行。
环境适应性
天线、室外单元拿内单元应满足下列要求以适应环境a)
天线的环境题应性应遵循SJ/T10649-1995中4.3的原则；室外单元环境适应性按GB/T
室内单元环境适应性按GB/T
可靠性
-1995中的4.3.4的要求；
1995中的4.4.5的要求。
室外、室内单元的可靠性应满足如下条件：室外单元可靠性符合GB/T11442—1995-中的-4.3.5的要求，平均故障间隔时间（MTBF)的下a)
限值不小于7000h
室内单元可靠性符合GB/T11442—T995中的4.4.6的要求，MTBF的下限值9,不小于b）
5000h。
5.2天线
5.2.1一般要求
5.2.1.1工作条件
天线应能在以下条件下正常工作：抗风能力：10级风正常工作，11级风降精度工作，12级风不被破坏（用拉纤等方式锁定）。a)
QX/T175—2012
环境温度：-30℃~55℃；
相对湿度：5%~95%；
气压：86kPa~106kPa。
极化方式
射频极化采用线极化（LP），极化角度可调。5.2.1.3
天线指向可调范围
仰角：5~85%；
方位角：±90°。
拼装标识
馈源极化角应有明显标识，组成天线的各部件应有相互对应的拼装标识。5.2.1.5
具备可加固高频分机的配套装置。5.2.1.6
馈源输出连接
馈源输出端口：N-50KF连接头。5.2.2
电性能要求
天线电性能要求见表2。
技术参数
天线口径
接收频段
第一旁瓣电平
品质因数（G/T）此内容来自标准下载网
注：字母解释同表1注。
高频分机
一般要求
连接方式
输入端口：N-50JF连接头；
输出端口：N-50KF连接头。
供电方式
天线电性能要求
1.67~1.71
≤-14
天线仰角2o°，LNB噪声系数0.8dB时(G/T)≥(G/T)+20lg ［f(GHz)/ 1.7]从输出端口馈电，芯线为电源正极，外壳为地线。电压十12V～十15V，电流不大于200mA。4
接口标识
输人口：RFINPUT；
输出口：IFOUTPUT。
结构要求
有固定孔和加固装置，与天线固定相匹配5.3.2
电性能要求
电性能要求见表3。
技术参数
工作频段
振幅/频率特性
噪声系数
输入饱和电平
本振频率稳定度
相位噪声
3dB中频输出带宽
镜像抑制比
输出中频频率
解调器
一般要求
连接方式：
dBe/Hz
高频分机电性能要求
技术指标
1.67~1.71
≤±1
≤±3.0×10-6
137.5或70
QX/T175--2012
根据驱动距离和后端设备的动态要求而定1dB压缩点时输人电平
-30℃~+60℃
偏离中心频率1kHz处
偏离中心频率10kHz处
偏离中心频率100kHz处
与解调器输人参数匹配
输人接口：N-50KF连接头；芯线上供电，电压+12V～十15V，电流不小于250mA；输出接口：BNC连接头，TTL电平。5.4.2
电性能要求
解调器电性能要求见表4。
QX/T175—2012
技术参数
输入频率
输人动态范围
位同步
输人阻抗
中频带宽
镜像抑制比
解调方式
捕获范围
捕获厨间
码速率
解通口限
C输出
编出鞍口
输出电平
数据摄入器
解调器技术要求
技术指标
Mbit/s
137.5或70
25～60
≥±75
时钟、数据
BNC连接头
TTL电平
数据摄人器进机接口方式应符合下列计算机接口标准之a)
PC并行接口标准；
PCI总线接口标准；
USB2.0接口标准；
网络接口标准
接收存储计算机
计算机配置
可参照如下基本配置：
主频2.4G；
内存1GB；
硬盘160G；
WindowXP操作系统。
接收软件
实时接收软件应满足：
与数据进机接口的通信，以获取卫星播发的S-VISSR数据；备注
与中频信号频率匹配
享卫星发送的码速率一致
误码率1.0×10-6
与数撬摄入番接口匹配
将接收的数据保存到硬盘或其他存储介质，文件命名按星标和时间确定，其中时间包括年、月、b)
日、时、分、秒；
快视时可进行通道切换并显示星标、时间码和扫描线信息；6
统计误码率功能。
6试验方法
6.1外观检查
用目视和手感法进行。
电性能测量
系统测量按GB/T11298.1进行
天线测量按GB/T11298.2进行。
室外单元测量按GB/T1293进行。室内单元测量按GB/V1298.4进行。电磁兼容测量
本振泄漏电
平测量按GB11298元
二本振泄漏电
安全性
安全试验按GB
环境试验
平测量按GB11298.4-
1997中4.7规定进行。
1997中4.5规定进行。
2001中的规定进行
意试验按SJ/T10649-1995串5.3规定进行。天线的环境
室内外单元
可靠性试验
境试验按GB/T11442-1995中5.5规定进室外单元可靠能试验按照GB/T
室内单元可靠
性试验应遵循GB/T
工作检查
每个循环应按下列内容检查一次：a)
计算机系统重新启动两次检查：442-1995中5.6.1
规定进行。
11442—1995中5.6.2原则进行。QX/T175—2012
实时接收软件工作情况检查，包括快视图像（通道切换功能）主观评价或误码检查。6.6.2.2失效判据
应按下列内容判别：
快视图像数据丢帧大于5%；
快视图像误码率大于1×10-5；
c）不接收、不存盘和严重影响快视图像质量的其他故障。6.6.2.3失效数统计计算
出现6.6.2.2中任何一条故障即算一次失效。从属失效不计人失效数。
由于施加了规定范围以外的应力而导致的失效不计人失效。QX/T175—2012
检验规则
产品质量检验分为定型检验、交收检验和例行检验，具体按GB/T11442-1995第6章规定执行。标志、包装、运输和贮存
标志、包装、运输和贮存应按照GB/T11442-1995中第7章要求执行。产品成套性
产品成套性是指生产厂家在交付用户时应该提供的装箱内容，产品成套性见表5。产品成套性
数据摄人器（采用PCI进机接口方式时）使用维护手册
出厂合格证
接收软件
装箱清单
高频分机
解调器
计算机
