【国家标准(GB)】 贵金属及其合金化学分析方法 铂合金中钨量的测定

中华人民共和国国家标准
贵金属及其合金化学分析方法
铂合金中钨量的测定
Platinum alioys--Determinationof tungsten content
主题内容与适用范围
本标准规定『铂合金中鹤含量的测定方法GB/T 15072.17
热GR138279wwW.bzxz.Net
本标准适用FPtW8和PtW8.5合金十钨含量的测定。测定范围：7%~10%2引用标准
GB1.4标准化工作导则化学分析方法标准编写规定GB146？治金产品化学分析方法标准的总则及--般规定3方法提要
试料用混合酸溶解，钨成黄色钨酸析出，重量法测定钨量。4试剂
4.1混合酸：3单位体积的盐酸（l.19g/ml）1单位体积的硝酸（gl.42g/ml.)相混合，用时现配4.2硝酸（1-→-9），
4.3硝酸银溶液（10g/1.）。
4.4 氨水(1+1)。
5试样
样晶加下成碎屑，最后用丙酮去除油污，洗净，烘十，混勾。6分析步骤
6.1试料
称取0.5g试样，精确至0.0001g。独立地进行两次测定，取其平均值。6-2测定
6.2.1将试料置下250ml烧杯巾，加20~~30ml.混含酸，盖上表面Ⅲ，低温加热溶解。溶解时，可反复添加混合酸，直至观察不到黑色颗粒即为完全溶解。蒸发至约10mL，取下，冷却至室温。6.2.2加30ml.水，在$5cm的溺斗中用双层致密无灰滤纸过滤。用硝酸洗涤烧杯四次.每次约6ml..并用带橡皮头的玻璃棒擦洗杯壁，尽量把沉淀完全转入漏斗中。继续用硝酸洗涤烧杯和沉淀至无氯离了（硝酸银溶液检验）。沉淀连同滤纸转入已恒重的柑中。原烧杯经低温烘工，用一小片经氨水润凝过的国家技术监督局1994-05-11批准1994-12-01实施

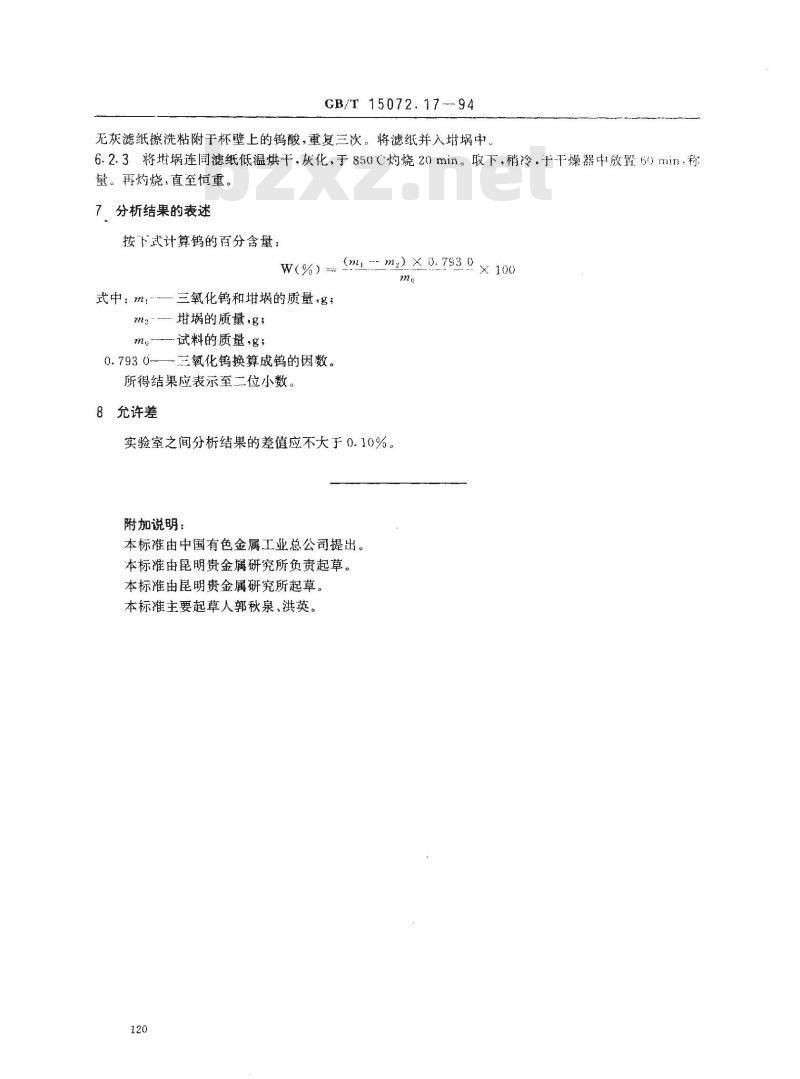

GB/T 15072.17--94
无灰滤纸擦洗粘附于杯壁上的钨酸，重复三次。将滤纸并入埚中。6.2.3将地娲连同滤纸低温烘干，灰化，于850C灼烧20min。取下，稍冷，十干燥器中放置：60min.称量。再灼烧，直至恒重。
7分析结果的表述
按下式计算钨的百分含量：
W(%)= (mlmz)×0.793.0× 100
式中：m,\—-三氧化钨和埚的质量+g；m竭的质量.g;
m —试料的质量,g；
0.7930—三氧化钨换算成钨的因数。所得结果应表示至二位小数。
充许差
实验室之间分析结果的差值应不大于0.10%。附加说明：
本标准由中国有色金属工业总公司提出。本标准由昆明贵金属研究所负责起草。本标准由昆明贵金属研究所起草。本标准主要起草人郭秋泉、洪英。120
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
