ICS_13.260

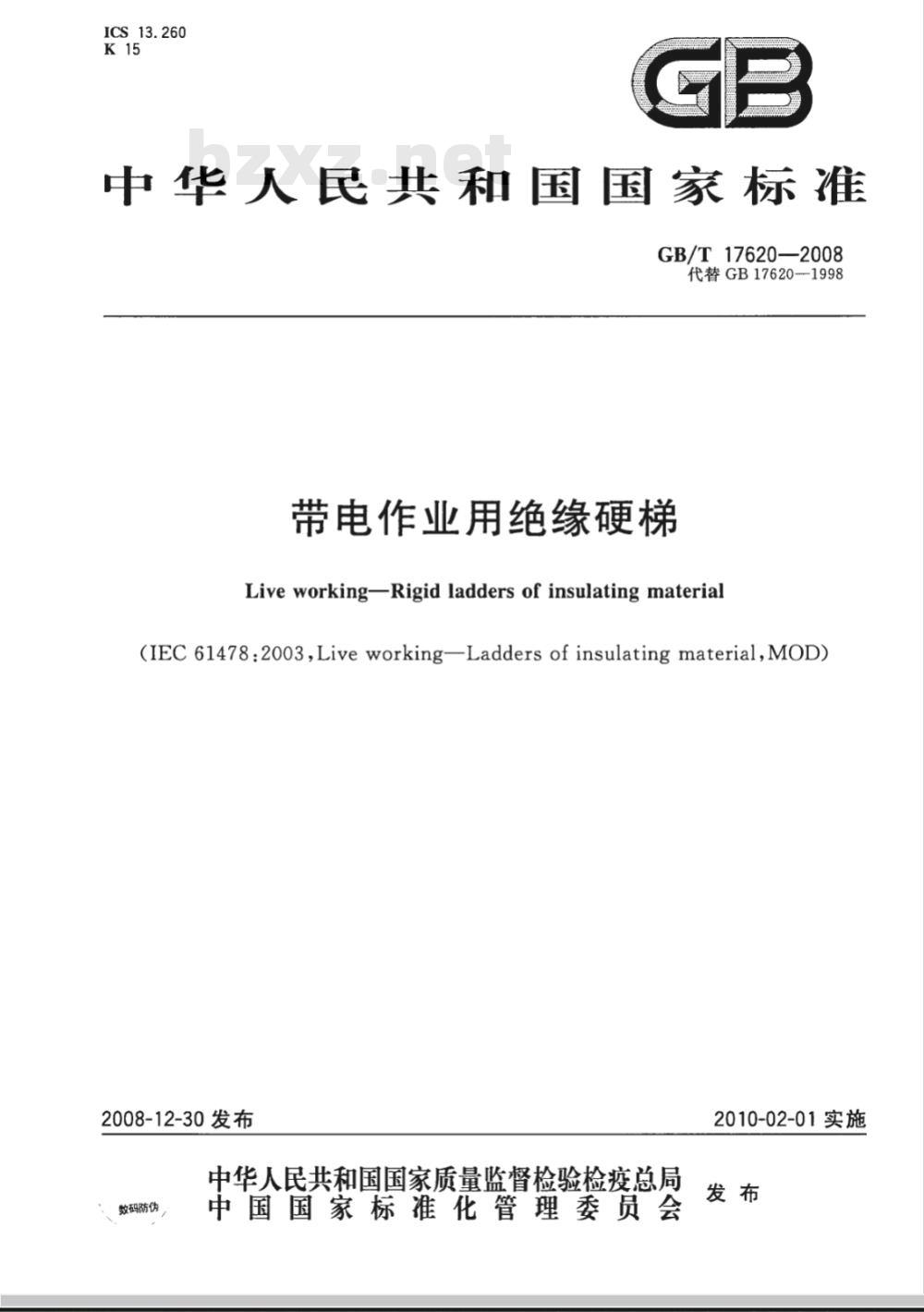

中华人民共和国国家标准
GB/T17620—2008
代替GB17620-1998
带电作业用绝缘硬梯
Liveworking-Rigid ladders of insulating material(IEC 61478:2003,Live working—Ladders of insulating material,MOD)2008-12-30发布
中华人民共和国国家质量监督检验检疫总局数码防伪，
中国国家标准化管理委员会
2010-02-01实施

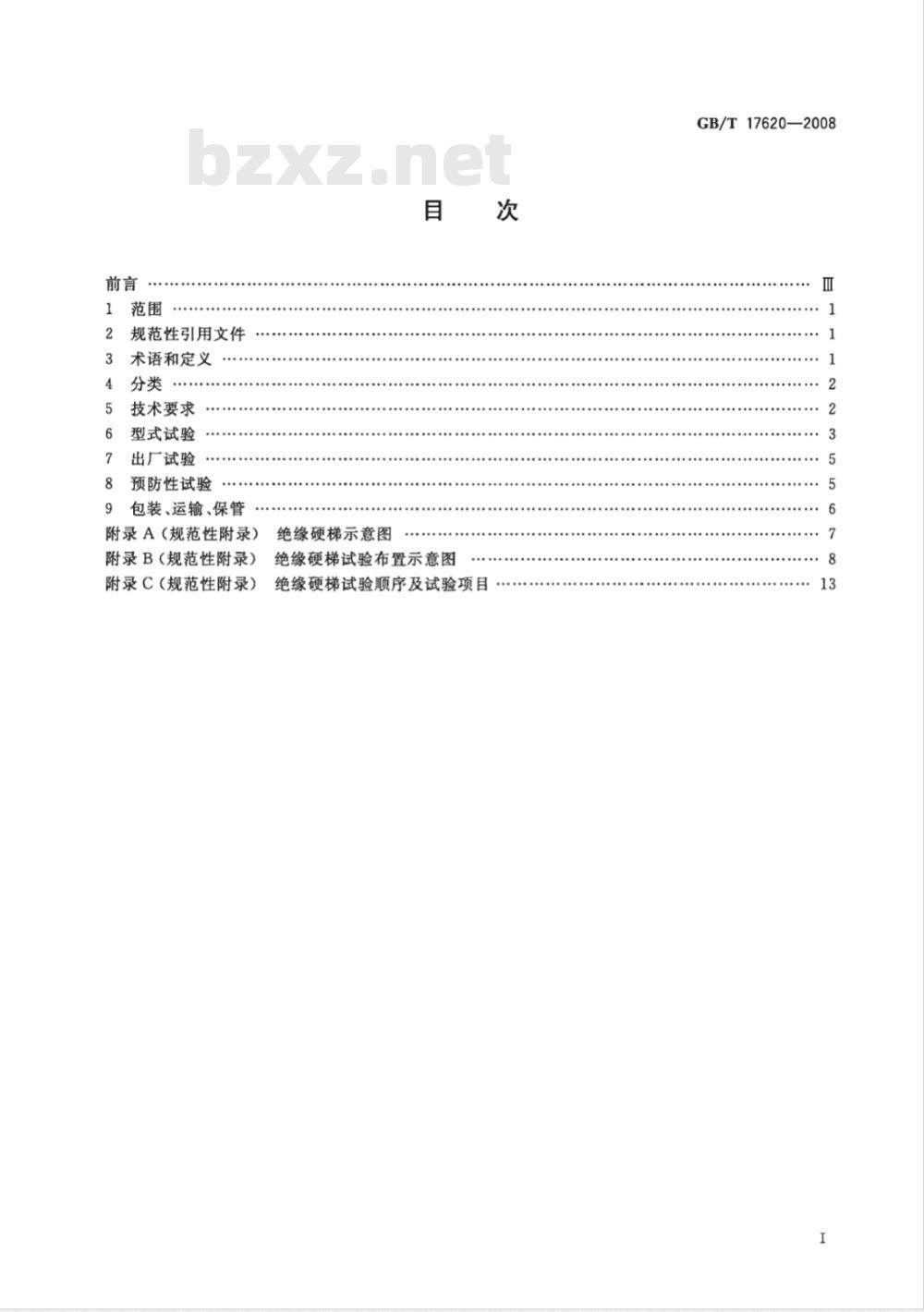

规范性引用文件
术语和定义
技术要求
型式试验
出厂试验
预防性试验
包装、运输、保管
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
绝缘硬梯示意图
绝缘硬梯试验布置示意图
绝缘硬梯试验顺序及试验项目
GB/T17620—2008

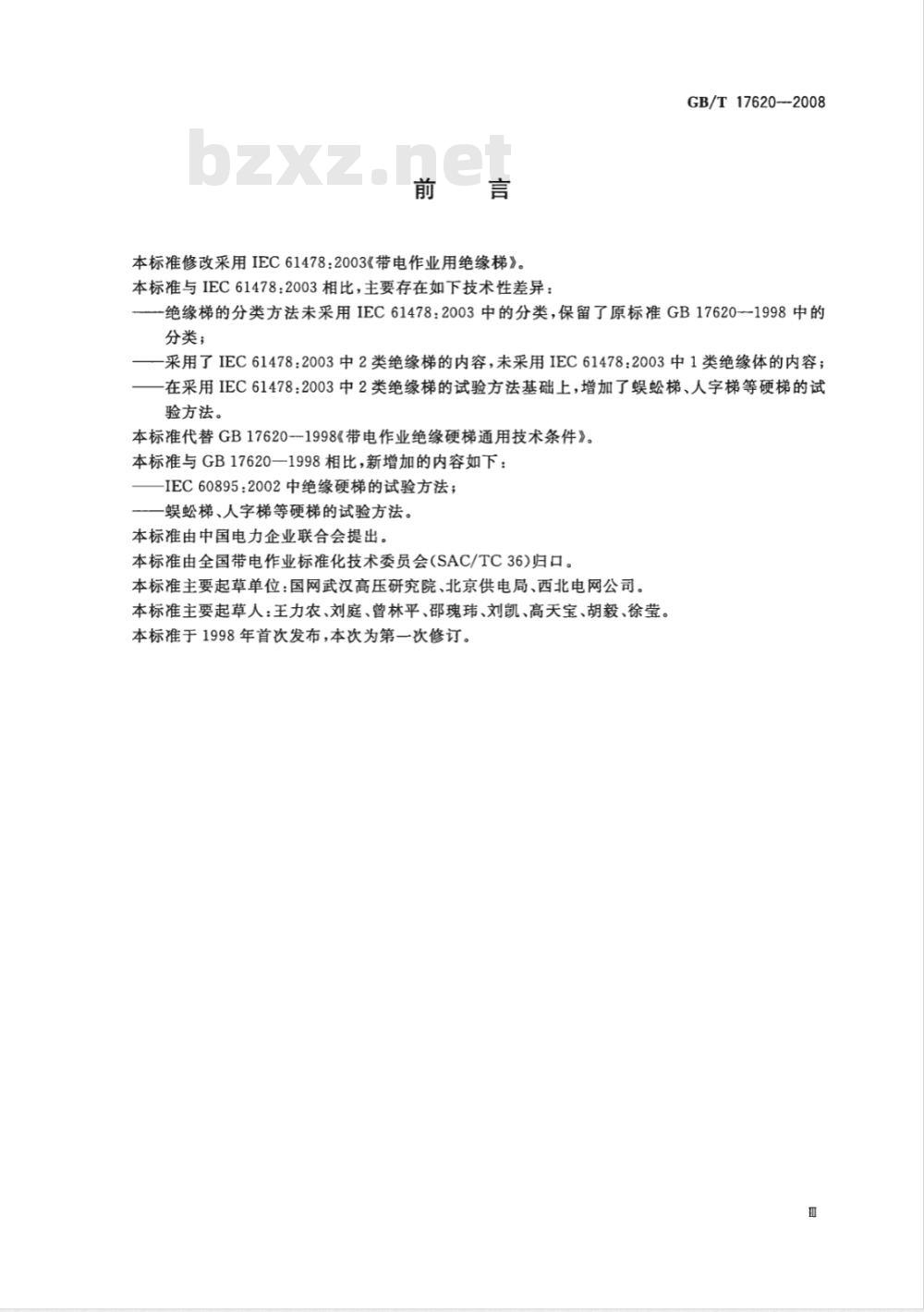

本标准修改采用IEC61478：2003《带电作业用绝缘梯》。本标准与IEC61478：2003相比，主要存在如下技术性差异：GB/T17620-2008
-绝缘梯的分类方法未采用IEC61478：2003中的分类，保留了原标准GB176201998中的分类；
采用了IEC61478：2003中2类绝缘梯的内容，未采用IEC61478：2003中1类绝缘体的内容；在采用IEC61478：2003中2类绝缘梯的试验方法基础上，增加了蜈蚣梯、人字梯等硬梯的试验方法。
本标准代替GB17620--1998《带电作业绝缘硬梯通用技术条件》。本标准与GB17620—1998相比，新增加的内容如下：-IEC60895：2002中绝缘硬梯的试验方法；一蜈梯、人字梯等硬梯的试验方法。本标准由中国电力企业联合会提出。本标准由全国带电作业标准化技术委员会（SAC/TC36)归口。本标准主要起草单位：国网武汉高压研究院、北京供电局、西北电网公司。本标准主要起草人：王力农、刘庭、曾林平、邵瑰玮、刘凯、高天宝、胡毅、徐莹。本标准于1998年首次发布，本次为第一次修订。1范围
带电作业用绝缘硬梯
本标准规定了带电作业用绝缘硬梯的技术要求、试验项目和方法、运输保管等。本标准适用于10kV～500kV线路带电作业用绝缘硬梯。2规范性引用文件
GB/T17620—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7059便携式木折梯安全要求
GB13398带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒（GB13398一2008，IEC60855：1985，MOD;IEC61235:1993，MOD)GB/T14286带电作业工具设备术语（GB/T14286—2008，IEC60743：2001，MOD）3带电作业用绝缘工具试验导则
DL/T878
3术语和定义
GB/T14286确立的以及下列术语和定义适用于本标准。3.1
section
梯子的组成单元，最少应包含三个横档。3.2
基本段basesection
梯子的第一单元，用于支撑其他段。注：可以是梯子的最高或最低单元。3.3
拼接梯splicedladder
由金属或合成材料制成的多段拼接的梯子。3.4
绝缘挂梯insulatinghookladder装有固定或可拆换挂钩的梯子，挂钩可为固定式或可转动式。3.5
insulatingladderextension
绝缘加长段
可装拼接到绝缘挂梯或其他加长段上的附加绝缘段。3.6
连接装置
connectingdevice
用于连接两个拼接段或一个拼接段与一个基本段或挂钩与基本段的装置。3.7
可调脚adjustablefoot
装在基本段上，可以调节两个梯子脚之间的高度差。1
GB/T17620—-2008
绝缘蜈梯insulatingcentipede-typeladder装有适当数量脚钉的绝缘管做主体的绝缘梯。3.9
人字绝缘梯insulatingA-ladder立于地面呈“人”字状的绝缘折梯。4分类
绝缘硬梯根据其受力特点和作业时的使用方式可分为竖梯、平梯、挂梯等类型。按其结构可分为人字梯、蜈蚣梯、升降梯等类型。5技术要求
5.1一般要求
横档应具有防滑表面，且应和梯梁垂直。横档应确保作业人员带上手套后能够牢靠抓握，同时确保作业人员穿鞋或者靴进行登梯时，感觉舒适。所有的金属部分应有防腐性。5.2结构要求
绝缘梯组成结构示意图见图A.1。5.2.1基本段
基本段长度应在2000mm~6200mm之间，允许偏差为士5mm。注：两个梯梁的长度差不应大于2mm。5.2.2加长段
加长段的长度应在2000mm～6200mm之间，允许偏差为士5mm。注：两个梯梁的长度差不应大于2mm，5.2.3梯梁
梯梁的轴距应在280mm400mm之间，连接装置的轴距也应与此相同。5.2.4连接装置
延长梯的每个梯梁应包括-个15mm～250mm的连接装置。5.3机械性能要求
5.3.1基本机械性能要求
每种绝缘硬梯应通过6.4的机械试验。5.4电气性能要求
5.4.1导电部分
硬梯的基本段、挂钩及连接装置都可以为导电部分。5.4.2绝缘部分
制造硬梯的梯梁和横档的绝缘材料应满足GB13398的电气性能要求及试验。绝缘硬梯应通过6.5中的电气试验。5.5标志
每个梯子应标有以下信息，且标注应耐久：制造商的名称或商标；
制造年份，或年月；
带电作业标志符号（双三角）。注：标志的高度与三角形的底边精确比例为1.43，为了方便，比例可在1.4～1.5之间。2
6型式试验
6.1一般要求
GB/T176202008
试验前应提供绝缘材料近期的型式试验报告，若无试验报告，必须按照GB13398对绝缘材料进行型式试验。
有下列情况之一的绝缘硬梯应进行型式试验：a）绝缘硬梯产品投产或老产品转厂生产的试制定型鉴定；b）正式生产后，硬梯结构有较大改动时；c）硬梯产品停产一年以上恢复生产时；d）国家监督机构提出检验要求时；e）每5年需进行一次。
型式试验应对三个同一类的梯子进行。同一设计的梯子只需要进行一次型式试验。实验应按照附录C中的顺序进行。实验应在标准气象条件下进行：—温度范围为15℃～35℃；
-相对湿度范围为45%～80%。
6.2外观、尺寸及功能检查
硬梯应进行检查以确保其符合本标准。6.3标志的耐久性
标志应该用浸过水的抹布拭擦1min，然后再用异丙醇浸过的抹布拭擦1min。如果标志依然清晰，标记、文字没有模糊或丢失则试验通过。注：用模具或雕刻制成的标志不需要进行耐久性试验。6.4机械试验
6.4.1基本要求
6.4.1.1尺寸公差
对于所有试验，允许测量的不确定度如下：长度测量为5mm；
支架之间的距离测量为5mm；
—角度测量为1°
6.4.1.2试验条件
对于6.4.2～6.4.4中的试验，应遵循以下试验条件：硬梯应水平放置在支架上，支撑点距硬梯端部应为200mm；一支撑点应为圆柱形，直径在25mm～100mm之间，能够自由转动；一试验荷载应缓慢平滑地加载在硬梯中间，与两个梯梁保持等距，6.4.2强度试验
应对平梯、挂梯等整梯进行水平、横档、连接部分的强度试验。对于拼接梯、组合梯，试验应在完整的梯上进行。对于折梯、人字梯应进行抗压试验后，在顶部连接处拆开，进行水平、横档、连接部分的强度试验。
a）水平强度试验：硬梯应放在间距为4m的支架上。在梯子中央施加2600N的荷载，持续1min。梯子的长度不为4m时，试验值也应相应改变。即负载及支撑距离应满足最大弯曲力矩为5200Nm的要求。试验布置见图B.1。除去荷载后，应无明显损坏和变形。横档强度试验：水平或垂直放置硬梯，对于横档两端均有梯梁支撑的硬梯，加2000N的拉力b)
荷载加载在一个横档上，持续1min，负荷施力的宽度为75mm，并应加在横档中间。对于横档一端无支撑的硬梯如蜈蚣梯，负荷施力应加在横档端部，拉力负荷为1000N。试验布置见3
GB/T17620—2008
图B.2。除去荷载后，应无明显破坏和变形。连接装置强度试验：水平或垂直放置硬梯。试品的长度可根据试验室实际情况选择。根据试cwwW.bzxz.Net
品的位置在梯子上通过2～3个横档均匀施加3500N的力，持续1min。挂梯应通过其挂钩挂在直径150mm的棒上，试验布置见图B.3。除去荷载后，挂钩、连接装置、横档或梯梁应无明显损坏和变形
d）抗压试验：按照GB7059，对折梯、人字梯整体进行试验，对于组合升降人字梯，试验应在完全伸开的梯上进行。将硬梯放在地面上成工作状态，角度为75°士5°在顶部连接处施加4000N的垂直荷载，持续1min，试验布置见图B.4。卸载后梯子应无明显损坏和变形。6.4.3水平弯曲试验
应对整梯进行试验。若支腿可拆卸，应拆掉进行试验。试验布置见图B.5。首先在硬梯上施加100N的预荷载1min，除去荷载后硬梯的位置即为测量起点。在硬梯中间施加750N垂直试验荷载1min。
允许最大挠度fx为两支撑点距离L的方程：fmx=（5×L2）×10-5（单位：mm）当硬梯长度小于或等于5m；fmax=（0.043×L）-90（单位：mm）当硬梯长度大于5m小于或等于12m；—-fmx=（0.06×L）-294（单位：mm）当硬梯长度大于12m。6.4.4侧面度试验
本试验应在单段硬梯上进行，包括多段硬梯的每一段。梯子应侧向放置。试验布置见图B.6。首先在硬梯上施加100N的预荷载1min，除去荷载后硬梯的位置即为测量起点。在硬梯下梯梁距支撑点等距的中间施加250N垂直试验荷载1min。挠度测量点位于支点中间，应在加载1min后进行。
最大允许挠度fx为两支撑点距离L的方程：fmax=0.005XL(单位：mm)。
横档弯曲试验
试验布置见图B.7，横档一端无支撑的硬梯如蜈梯可不进行此试验项目。首先在硬梯上施加200N的预荷载1min，除去荷载后硬梯的位置即为测量起点。在硬梯的使用方向，通过100mm的宽度将2600N的试验荷载垂直加在横档中间，持续1min后，最大允许变形不应超过硬梯横档长度的0.5%。
6.4.6横档扭力试验
试验布置见图B.8。在横档的中间通过一块100mm宽的夹板施加50Nm的力矩。力矩应该顺时针和逆时针同时施加10次，每次持续105。试验中横档和梯梁的连接处不应有相对位移，试验后无永久变形。
6.4.7稳定性试验
按照GB7059.2对人字梯、折梯进行试验，对于组合升降人字梯，试验应在完全伸开的梯上进行。a）前稳定试验：将硬梯放在地面上成工作状态，与地面的角度为75°士5°，在其顶部第二个踏板上均匀施加1000N荷载，然后在硬梯正面顶端中心处加120N的水平拉力（力的方向垂直于踏板）。梯角应保持与地面接触，无移动。试验布置见图B.9。b）
侧稳定试验：将硬梯放在地面上成工作状态，与地面的角度为75°士5°，在其顶部第二个踏板上均匀施加1000N荷载，然后在硬梯侧面顶端中心处加80N的水平拉力（力的方向平行于踏板）。梯角应保持与地面接触，无移动。试验布置见图B.10。6.4.8滑移试验
应对人字梯、折梯进行试验，对于组合升降人字梯，试验应在完全伸开的梯上进行。硬梯成工作状态，与地面的角度为75°士5°，其梯角接触的试验表面为细沙纸打光的木板，在其顶部4
GB/T17620—2008
第二个踏板上均匀施加1000N荷载，然后将160N的水平静拉力施加在距试验表面30mm的梯脚上，各梯脚在整个试验表面上不得有位移。试验布置见图B.11。6.5电气试验
6.5.1耐压及操作冲击试验
按照DL/T878要求，10kV～500kV绝缘硬梯的耐压及操作冲击试验应符合表1要求。表110kV~500kV电压等级绝缘硬梯试验参数额定电压/
试验长度/
工频耐压/
注：220kV及以下等级的绝缘梯不需进行操作冲击试验。a为士500kV直流耐压试验的加压值。若无闪络、无击穿、无明显发热则为通过。6.5.2机械老化后的电气试验
工额耐压时间/
15次操作冲击耐压/
此试验在经过机械老化后的硬梯的绝缘段上进行。老化试验指按照6.4.3进行1000次弯曲试验，1～2次/min。试品应在（100士5)αQ·m的水中浸泡24h，在实验前拿出并仔细擦干。试验电极宽不小于50mm，绑在相邻的横档上适当的位置，确保试验电压加载梯梁上，试验布置见图B.12。试验电压为50Hz的交流电压，应加在相邻的电极上，按照1kV/s的速度升压至U.。试验电压应根据横档之间的距离d按照以下方程计算：U.
Um单位为kV，d单位为mm,U。=100kV；U。xd
电压应由变压器输出，变压器的容量应保证在最大电压U.时，短路电流不小于0.5A。加压时间为1min。
对于连在同一梯梁上的相邻横档都应进行耐压试验。若无闪络、无击穿、无明显发热则为通过。7
出厂试验
7.1基本要求
绝缘梯及其材料都必须通过型式试验。没有通过型式试验的硬梯应拒绝使用。7.2外观及功能检查
每个硬梯应针对制造缺陷进行外观检查，且应能够正确的安装和使用。7.3电气试验
绝缘硬梯均应通过6.5的试验，但不进行机械老化及浸水处理。8预防性试验
绝缘硬梯在使用中应定期进行电气试验及机械试验，其试验周期为：5
