【国家标准(GB)】 家用和类似用途固定式电气装置电器附件安装盒和外壳 第1部分：通用要求

ICS29.120.10
GB50500-2008
中华人民共和国国家标准國
GB 17466.1--2008
代替GB17466—1998

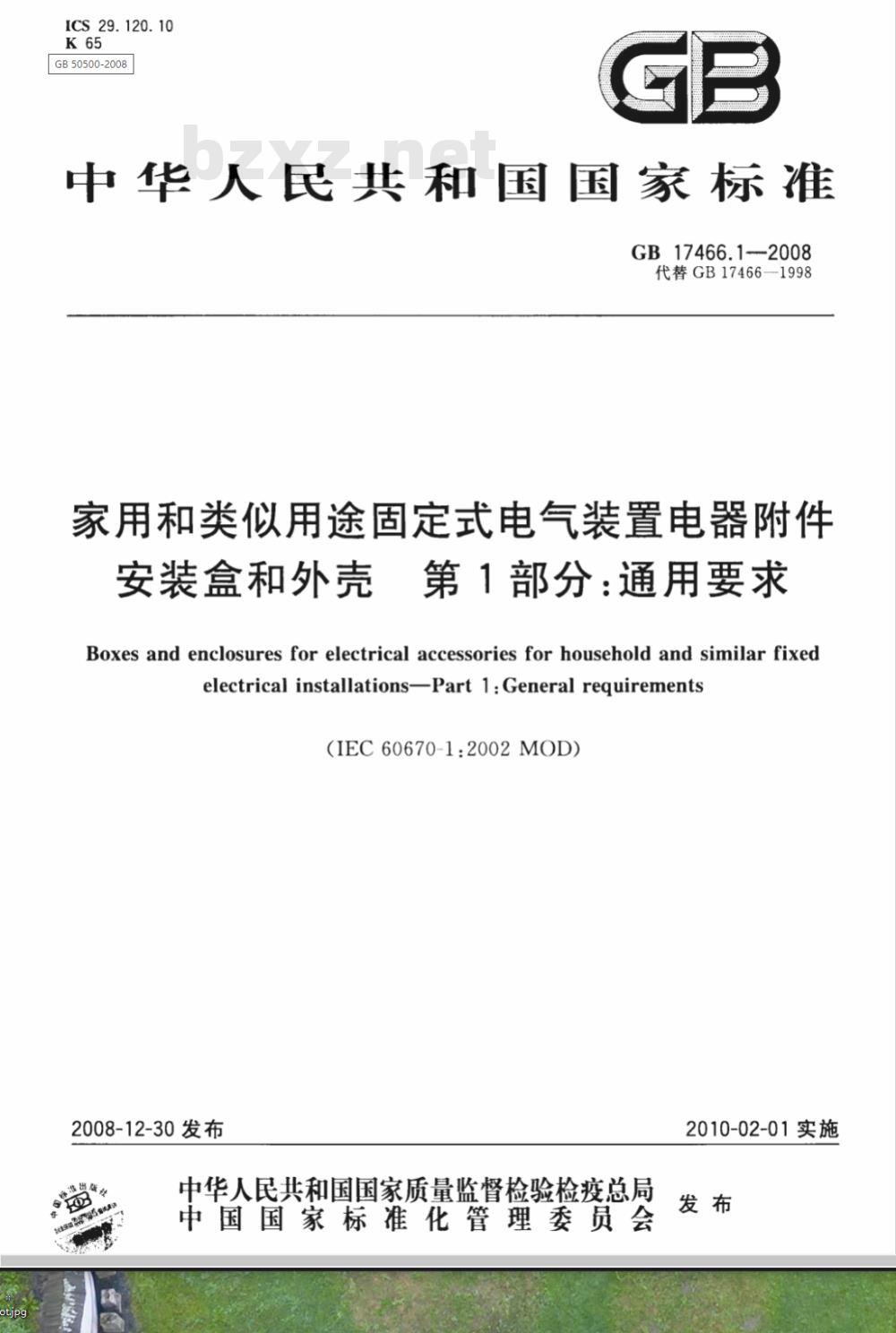

家用和类似用途固定式电气装置电器附件安装盒和外壳第1部分：通用要求Boxes and enclosures for electrical accessories for household and similar fixedelectricalinstallations-Part1：Generalrequirements(IEC60670-1:2002MOD）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
GB17466.1-—2008
规范性引用文件
般要求
关于试验的--般说明
额定值
防触电保护
接地保护
结构·
耐老化、防固体异物进人和防有害进水绝缘电阻和电气强度
机械强度
爬电距离、电气间隙和穿通密封胶的距离绝缘材料的耐非正常热和耐燃
耐电痕化
电磁兼容（EMC）
附录A（资料性附录）
外壳及其部件示例
GB17466的本部分全部技术内容为强制性。GB17466.12008
GB17466是家用和类似用途固定式电气装置电器附件安装盒和外壳系列标准，分为以下几部分：第1部分：通用要求（GB17466.1）第2部分：特殊要求（GB17466.21～GB17466.24）用于悬吊装置的安装盒和外壳的特殊要求接线盒和外壳的特殊要求
地面安装盒与外壳的特殊要求
—-·装有家用的保护装置和类似电源功耗的装置的外壳的特殊要求本部分是GB17466的第1部分，修改采用IEC60670-1：2002《家用和类似用途固定式电气装置电器附件安装盒和外壳第1部分：通用要求》。本部分与IEC60670-1：2002的主要差异如下：1.使用环境温度的差异
IEC60670-1：2002第1章规定：“符合本标准的安装盒和外壳适用于通常不超过25℃，偶尔会达到35℃的环境温度下。”考虑到我国所处的地理位置，实际自然气候环境温度分布情况，长江以南处于亚湿热带地区和湿热带地区的年平均温度和最高温度较高，湿度较大。因此本部分把使用环境温度改为：“符合本部分的安装盒和外壳适用于通常不超过35℃，偶尔会达到40℃的环境温度下。”2.防触电保护试验温度的差异
IEC60670-1：2002第10章规定：“另外，所有根据7.1.1和7.1.3分类的热塑性或弹性材料外壳应处于在环境温度为（35士2）℃下，用GB/T16842标准中探针11末端施加1min的力。”考虑到第1章的规定，本部分改为“另外，所有根据7.1.1和7.1.3分类的热塑性或弹性材料外壳应处于在环境温度为（40士2）℃下，用GB/T16842中探针11末端施加1min的力。”3.湿热试验的温度差异
IEC60670-1：2002中14.1的规定：“放置试样的空气温度应保持在20℃～30℃之间，偏差在土1℃。将试样放进潮湿箱之前，要使试样达到t℃～（t十4)℃之间”考虑到我国部分地区为湿热带气候，并且我国电工电子产品均采用（40士2)℃进行湿热试验，所以本部分规定：“放置试样之处的空气温度应维持在（40士2)℃。将试样放进潮湿箱之前，要使试样的温度达到这个温度。”本部分代替GB17466--1998《家用和类似用途固定式电气装置电器附件外壳的通用要求》。本部分内容与GB17466--1998相比主要变化如下：1.修改了标准的适用范围，适用产品的额定电压由440V修改为额定电压不超过1000V(a.c.）和1500V(d.c.），同时增加了不适用范围，“本标准不适用于：天花板灯线盒；照明支承配件；为GB/T19215电缆槽管系统专门设计且不打算安装在这些系统之外的安装盒、外壳和外壳部件。”2.增加了第2章“规范性引用文件”。3.第3章定义增加了“安装盒延伸物”“凸盖”、“外露的导电部件”、“电缆密封接头”、“密封物（填充）”、“垫圈”、“密封圈”、“人口膜片”、“保护膜片”、“复合材料”、“导管接续口”、“电缆保持装置”、“电缆固定装置”等术语的解释。
4．增加了第5章“关于试验的一般说明”。5.增加了第6章“额定值”。
6．第7章“分类”增加了按“人（出)口类型”和“夹紧装置”两种分类方式。7.第8章“标志”增加了用于安装到粗糙表面的外壳IP等级标识的要求。1
GB17466.1—2008
8.增加了第9章\尺寸”要求。
9.第10章“防触电保护”增加了10N对敲落孔和75N对绝缘材料的变形会损坏到安全之处的探针试验。
10.第11章“接地措施”增加了11.2“根据7.7.2分类的绝缘材料安装盒和外壳”的要求，11.第12章“结构\增加了12.1～12.8以及12.10～12.1-1的要求。12.第13章“耐老化、防潮、防固体物质进人和防有害进水”增加了部分要求并给出了详细的试验方法。
13.第14章\绝缘电阻和电气强度\增加了1250V、250CV、3000V、3500V耐压测试的要求。14.第15章“机械强度”增加了冲击部位和冲击高度等要求，15.将耐非正常热和耐燃分开为第16章和第18章要求，并增加125℃球压和850℃灼热丝测试等要求。
16．增加了第1？章爬电距离、电气间隙和穿通密封胶的距离”的要求17.由于增加了第5章的要求，章条号发生了变化本部分的附录A为资料性附录。
本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：中国电器科学研究院、浙江正泰建筑电器有限公司、杭州鸿雁电器有限公司、天基电气（深圳)有限公司、广东松本电工电器有限公司、惠州雷士光电科技有限公司、北京松下电工有限公司、奇胜工业（惠州）有限公司、中国家用电器研究院、TCL-罗格朗国际电工（惠州）有限公司、广东出入境检验检疫局。
本部分起草人：刘波、陈玉、单朝兰、安桂龙、蒙智强、张文捷、何均匀、朱鸿斌、唐衍兰、费玉霖、邹华山、刘新春、张朝冠、孙进喜、汪凤琴、吕国伟。本部分所代替标准的历次版本发布情况为：GB174661998。
1范围
家用和类似用途固定式电气装置电器附件安装盒和外壳第1部分：通用要求GB17466.1—2008
GB17466的本部分适用于户内或户外使用的额定电压不超过1000V(a.c.）和1500V(d.c.）的家用和类似用途固定式电器装置的电器附件安装盒、外壳或外壳部件（以后统称“安装盒”和“外壳”）。注：安装盒和外壳的特殊类型的要求见相应的GB17466第2部分。符合本部分的安装盒和外壳适用于通常不超过35℃，偶尔会达到40℃的环境温度下。注：考虑我国地理气候坏境，我国部分地区为湿热带气候，因此，规定外壳的使用环境温度为“通常不超过35℃，偶尔会达到40℃”。IEC606701中该条规定的环境温度为\通常不超过25℃，偶尔会达到35℃”。本部分适用范围是全国电器附件标准化技术委员会（TC67）和全国低压电器标准化技术委员会（TC189）中家用断路器及类似设备（对应IEC/SC23E)的电器附件安装盒和外壳。注：本部分也可作为其他标准化技术委员会和分委员会的参考文件。成为电器附件不可分离的一部分并能为电器附件提供防外部影响（如机械冲击、固体或水进人等）的安装盒和外壳，适用于该电器附件相关标准要求。本部分不适用于：
天花板灯线盒；
照明支承配件；
一为GB/T19215电缆槽管系统专门设计且不打算安装在这些系统之外的安装盒、外壳和外壳部件。
2规范性引用文件
下列文件中的条款通过GB17466的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本部分。
GB/T2423.55-—2006
5电工电子产品环境试验第2部分：试验方法试验Eh锤击试验(IEC60068-2-75:1997,IDT)
GB/T4207一2003固体绝缘材料在潮湿条件下的相比电痕化指数和耐电痕化指数的测定方法（IEC60112:1979,IDT）
GB4208一2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T5169.102006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC60695-2-10：2000，IDT）GB/T5169.11---2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB/T5169.21-2006电工电子产品着火危险试验第21部分：非正常热球压试验（IEC60695-10-2:2003,IDT)
GB/T17045-2006电击防护装置和设备的通用部分（IEC61140：2001，IDT）GB/T17193-1997
电气安装用超重荷型刚性钢导管（idtIEC60981：1989）GB/T17194-·1997电气导管电气安装用导管的外径和导管与配件用的螺纹（eqvIEC60423：1993)
GB17466.1--2008
GB/T168421997检验外壳防护用的试具（idtIEC:1032：1990）GB/T19215（所有部分）电气安装用电缆槽管系统3定义
下列定义适用于GB17466的本部分。3.1
enclosure
如安装盒、盖、盖板、盖子、安装盒的延伸物、电器附件等各部件的组合。当这些部件按正常使用装配并安装好后，能提供相应的防外部影响的保护及防止从任何方向触及外壳内带电部件的所规定保护（见附录A）。
安装盒box
外壳的---部分，用于容纳电器附件（如插座、开关等），并可固定盖和盖板、电器附件等的机构。3.3
安装盒延伸物boxextension
外壳的一部分，该部件用来增加安装盒或外壳的内部容积，或调整暗装或半暗装安装盒在墙壁或类似物体修整表面的安装。
盖子、盖或盖板lid，coverorcover-plate外壳中可以用来保持电器附件在位或起密封作用的·部分，这部分不与电器附件成一体或不作为电器附件的一部件。
凸盖raisedcover
用于直接安装到安装盒，为电器附件附加装置而提供且能增加外壳的内部容量的盖。注：盖的中心部分抬升以调节所规定的墙壁或天花板厚度，并且允许电器附件安装在盖上使其与墙壁或天花板表面齐平。
外露的导电部件exposedconductivepart电气装置的导电部件，该部件在正常情况下能被触及且不带电，但当基本绝缘失效后会变为带电。3.7
明装式安装盒和外壳
surfacemountingboxorenclosure用于安装在安装表面上的安装盒或外壳。3.8
flush-mountingboxorenclosure暗装式安装盒和外壳
用于安装在与安装表面齐平的安装盒或外壳（见附录A)。3.9
半暗装式安装盒和外壳semi-flushmountingboxorenclosure用于装进安装表面并部分高出于该表面的安装盒或外壳。3.10
电缆密封接头cablegland此内容来自标准下载网
在设计上能使电缆进人外壳并提供密封和保持作用的装置，该装置也提供其他功能，如：接地、粘合、绝缘、电缆保护、应力消除或以上的组合功能。2
密封物（填充）seal（packing）GB17466.1—2008
填充在密封接头和电缆所穿通空间之间的材料，通常被密封装置施压并因此形成一个结合点。3.12
垫圈gasket
靠施压形成结合点的匹配外壳之间的填充材料。3.13
密封圈
月grommet
在进入点支撑和保护电缆或导管的部件。它也能阻止湿气或污染物的进人（见图1）。3.14
entrymenbrane
入口膜片
保护电缆用的配件或与外壳形成一体的部件，通常用于在进入点支撑电缆或导管。注：一个人口膜片也可以阻止湿气或污染物的进人及成为密封圈的一部分（见图1)。3.15
protectingmenbrane
保护膜片
在正常使用中不穿透但能提供防水或固体进人和（或）允许电器附件的动作（见图1)的配件或与外壳形成一体的部件。
复合材料compositematerial
由金属和绝缘材料组合而成。
导管接续口spout（hub）
允许导管插人并能保持导管在位的安装盒的入口。3.18
电缆保持装置cableretention
能够限制已安装电缆因拉力而产生位移的部件。3.19
电缆固定装置cableanchorage
能够限制已安装电缆因抗力、推力和力矩而产生位移的部件。4一般要求
外壳每一部件在设计和构造上应保证：当按正常使用要求安装好之后，外壳能确保为其内部的各部件提供足够的电气和机械保护，并确保对使用者的影响或对周围环境的危害最小。是否合格，通过全部有关的要求和规定的试验来检查5关于试验的一般说明
5.1本部分规定的试验均为型式试验。除非另外规定，否则安装盒和外壳试验均应按交货状态进行。符合其他标准的附件不进行本部分试验。对绝缘材料制成的安装盒和外壳应在环境温度和相对湿度为45%～85%的条件下预处理10d后才能进行试验。
除非另外规定，否则试验应用一组三个新试样在环境温度（20士5)℃下按照本部分条文的顺序进行。5.2如果有一个试样因装配或制造上的缺陷，出现一项试验不合格，则应用另一组（三个）样品重复该项试验及对该项试验结果有影响的前面的任何试验及后续规定序列的试验。这三个试样应符合本部分3
GB17466.1--2008
要求。
注：申请人可在送交第一维试样的同时送交另一组（三个）附加试样.供万-有试验不合格时使用。这样（申请人）无需再申请，试验站即可用附加试样进行重复试验并只有再出现不合格项目时，才判为不舍格。如果不同时送交附加试样组，若有·个试样不合格，即可判为不合格，6额定值
见本部分相关第2部分。
7分类
安装盒和外壳根据表1进行分类，表1安装盒和外壳的分类
分类标准
7.1.1绝缘材料
7.1材料的性质
7.2安装方法
7.3人（出）口类型
7.4夹紧装置
7.1.2金属材料
7.1.3复合材料
7.2.1.1非可燃性墙壁、非可燃性天花板、非可燃性地板
7.2.1暗装、半暗装或嵌人式安装7.2.2明装式
7.2.3定位
固定安装用铠装电缆用入口
软缆用人口
平导管或波形导管用人口
螺纹形导管用人口
其他类型导线/电缆或导管用入口带导管人口
无人口，入口的开口将在安装时生成带电缆保持装置
带电缆固定装置
带软管用夹紧装置
不带夹紧装置
7.2.1.2可燃性墙整、可燃性天花板可燃性地板
7.2.1.3空心墙壁、空心天花板、空心地板或空心家具
7.2.2.1非可燃性墙壁、非可燃性天花板、非可燃性地板或非叮燃性家具7.2.2.2可燃性墙壁、可燃性天花板、可燃性地板或可燃性家具
7.2.3.1适于在浇过程中安装进混凝土里（见7.6）
7.2.3.2适于除安装进混凝土里以外的其他安装方式
7.5按安装过程中的
最低与最高温度
7.6按浇注过程中的
最高温度?
7.7空心墙壁和根据
7.2.1.3分类的类似安
装盒和外壳
表1(续）
分类标准
-5℃~+60℃
7.5.2-15℃~+60℃
-25℃~+60℃
7.6.1+60℃
7.6.2+90℃d
7.7.1Ha分类
7.7.2Hb分类
根据部分安装进空心墙壁的保护等级a安装盒和外壳可以适用于多种安装方式。b安装盒和外壳可以有多于一种的人口类型。c这些仅适用于根据7.2.3.1分类的安装盒和外壳。GB17466.1—2008
7.7.2.1墙壁Hb分类
7.7.2.2天花板Hb分类
7.7.3.1IP2X
7.7.3.2>IP2X
d这些分类是使用在混凝土中且在建造过程中临时承受的温度不大于十90℃。8标志
8.1安装盒和外壳应有如下标志：制造商或供应商的名称、商标或识别标志。a）
另外，外壳应标有：
b）如果防固体进入的IP等级高于IP2X，那么在这种情况下，第2位IP数字就应标出；如果防有害进水的IP等级高于IPXO，那么在这种情况下，第1位IP数字就应标出；c）
d）用于安装到粗糙表面的且IP等级取决于表面情况的暗装式外壳的盖需标识的标志JPXX（见图5)；e）型号，可以是目录编号。
IP等级，如适用，应标在外壳的外面。当外壳按正常使用要求安装和接线时，该标志应清晰易辨。以下资料应标在安装盒和外壳上或由制造商在最小包装或其说明书中提供：最高温度，在房建过程中如果是90℃；f）
安装过程中与开口有关的必需信息，如果安装盒和外壳符合7.3.7分类；g）
安装时的最低温度，如果安装盒符合7.5.2和7.5.3分类；根据7.7.2进行分类的安装盒和外壳，最小内部容积（cm2）根据12.12.4试验所决定。内部容i）
积应标在安装盒或外壳的内部，安装盒或外壳的标志在它们按正常方式安装后但在布线安装或接线前清晰可见；
j）根据7.7.1进行分类的安装盒的符号Ha，根据7.7.2进行分类的安装盒的符号Hb；除非不言自明外，制造商的产品目录或说明书中应给出保证外壳正确使用的更多资料在特殊情况下为了获得更高的防护等级会使用特殊部件，则需要提供一份产品说明图表提示具有更高的防护等级。在这种情况下，标志覆盖了初始防护等级。8.2安装盒和外壳的标志应耐久且清晰易辨。是否符合8.1和8.2，通过观察并进行如下试验检查。用手以浸透水的布片擦15s后，再以浸透汽油的布片擦15s。注1：用印、铸、压或刻等办法制成的标志，不进行此项试验。注2：建议所用汽油为溶剂已烷，其芳族含量体积比最大为0.1%，贝壳松脂丁醇值为29，初沸点约为65℃，干点约为69℃，密度为0.68g/cm。
GB17466.1-2008
试验后标志应仍然清晰易辨。
9尺寸
安装盒和外壳应符合相关的标准页（如有）。是否合格，通过观察和测量来检查。10防触电保护
安装盒和外壳应设计成：根据制造商产品说明书进行组装、装配、安装后，在正常使用情况下均不能触及带电部件。
外壳按正常使用要求组装、装配、安装后，防护等级应不小于IPXXB不带盖、盖板或附件供应的外壳，试验时应根据制造商的说明书信息组装相应的部件进行。通过观察来检查是否合格，在有疑问的情况下进行下列试验：外壳根据制造商的产品说明书进行安装后，外壳用GB/T168421997的探针11施加20N的力1min，试验探针应无法进入外壳带电部件所在之处。试验应在安装后在易触及的部件上进行。另外，所有根据7.1.1和7.1.3分类的热塑性或弹性材料外壳应在环境温度为（40土2）℃的条件下，用GB/T168421997中探针11末端施加1min的力探针被施加到：
除了膜片或类似部件外的所有部件，绝缘材料的变形易危及安全之处施加75N；敲落孔10N。
11接地保护
带外露导电部件的安装盒和外壳11.1
带外露导电部件的安装盒和外壳必须提供-个低电阻的接地装置或具类似接地装置的保护部件。为此，定位底盒、盖或盖板等用的并与带电部件隔离的小螺钉和类似部件，不认为是外露导电部件。当正常安装使用时，盖或盖板的外露导电部件应通过低电阻连接到接地装置上，通过观察和进行如下试验进行检查：依次向接地端子和每-个外露导电部件之间通以25A交流电流，电源空载电压不超过12V。测出接地端子与易触及导电部件之间的电压降，并根据电流和这-·压降计算出电阻。任何情况下，电阻不超过0.052。注1：注意，试验时测量探针末端和外露导电部件之间的接触电阻不影响试验结果注2：具有IP>XO的绝缘安装盒和外壳，当有多于个的人口时，宜能提供附加装置以保证接地导体的有效连续性。11.2根据7.7.2分类的绝缘材料安装盒和外壳绝缘材料安装盒和外壳为了达到接地的目的，应至少提供·个接地条，要求该接地条应带有一个接线容量至少为4mm2的螺纹端子。接地条的设计应保证安装在安装盒内的电器附件金属安装架和安装在盒上的金属盖板均连接到接地导线上（见图2）。是否合格，通过如下试验检查：试验应在两个样品上进行，其中·个样品按送检状态进行.另个样品应先在90℃的空气循环烘箱中预处理168h，然后冷却到室温。图3所示的试验条的开槽端放置在接地端子螺钉下固定到接地条上。当施加表4相应的力矩时，接地端子的螺纹不应失效。
对样品进行预处理时，在试验前试验条应连接到样品上。固定样品，从垂直于样品散口面的方向施加45N的力到试验条，并历时5min。6
不应使用爆发力。如果使用一个拉伸机械，钳夹分离速度应为10mm/min。在每试验后，试验条不应变松或与样品分离。12结构
12.1盖子、盖或盖板或及其部件防触电保护的盖子、盖或盖板或及其部件应有效地保持在相应的位置上。GB17466.1—2008
注：建议盖或盖板的固定件应是不能自行脱落的。使用紧密配合的厚硬纸板垫圈之类作紧固件即可视为足以紧固螺钉防止自行脱落。
12.1.1螺钉型固定件固定的盖子、盖或盖板用螺纹型固定的盖子、盖或盖板应通过观察检查是否合格。12.1.2操作时不使用工具或钥匙的非螺纹型固定的盖子、盖或盖板对不靠螺钉来固定的，而且拆卸时要靠垂直于安装或支承表面方向表2的力才能拆掉的盖子、盖或盖板，
如拆掉后，可以用GB/T16842-1997的试验探针A接触带电件；如拆掉后，可以用GB/T168421997的试验探针A接触与带电部件有基本绝缘相隔离的非接地导电部件；
如拆掉后，仅可以用GB/T168421997的试验探针A接触到：·绝缘部件；或，
接地导电部件；或，
通过双重绝缘或加强绝缘与带电部件隔离的导电部件；或.
根据GB/T17045分类的电压不大于25V(a.c.）或60V(d.c.）的SELV电路中的带电部件。通过12.1.2.1和12.1.2.2试验检查是否合格。表2对不靠螺钉固定的盖、盖板或操纵部件所施加的力拆掉盖、盖板或其部件
之后，用标准试验指能
触及的部位
带电部件
与基本绝缘相隔离的非接地导
电部件
绝缘部件，或，接地导电部件，或，通过双重绝缘或加强绝缘与带电部件隔离的导电部件，或SELV≤25V(a.c.)或 60 V(d.c.)
施加力
符合12.1.2.3和12.1.2.4的外壳不得脱出
应脱出
不符合12.1.2.3和12.1.2.4的外壳不得脱出
应脱出
在进行盖子、盖或盖板脱落与不脱落验证试验时，安装盒和外壳应按正常使用要求进行固定和安装。暗装式安装盒和外壳应按正常使用要求进行安装。如果其带有不借助工具就能操作的锁紧装置，那么这些装置不要锁紧。
12.1.2.1盖子、盖或盖板的不可拆性的验证不使用爆发力，朝垂直于安装表面的方向逐渐施力作用于盖子、盖或盖板或其他部件的中心。所施加的合力要达到表2相关栏目所规定的值。施力时间为1min。盖子、盖或盖板不应脱落。
对暗装安装盒或外壳，要在新样品上重复进行该试验。试验前，按图12所示先将一块(1士0.1)mm厚度的硬质材料薄片装在已固定于墙的支承框架周围，然后将盖子、盖或盖板安装在安装盒上。注：用于模拟墙纸的硬质材料薄片可由多片组成。7
