【机械行业标准(JB)】 农村小型饮水设备 技术条件

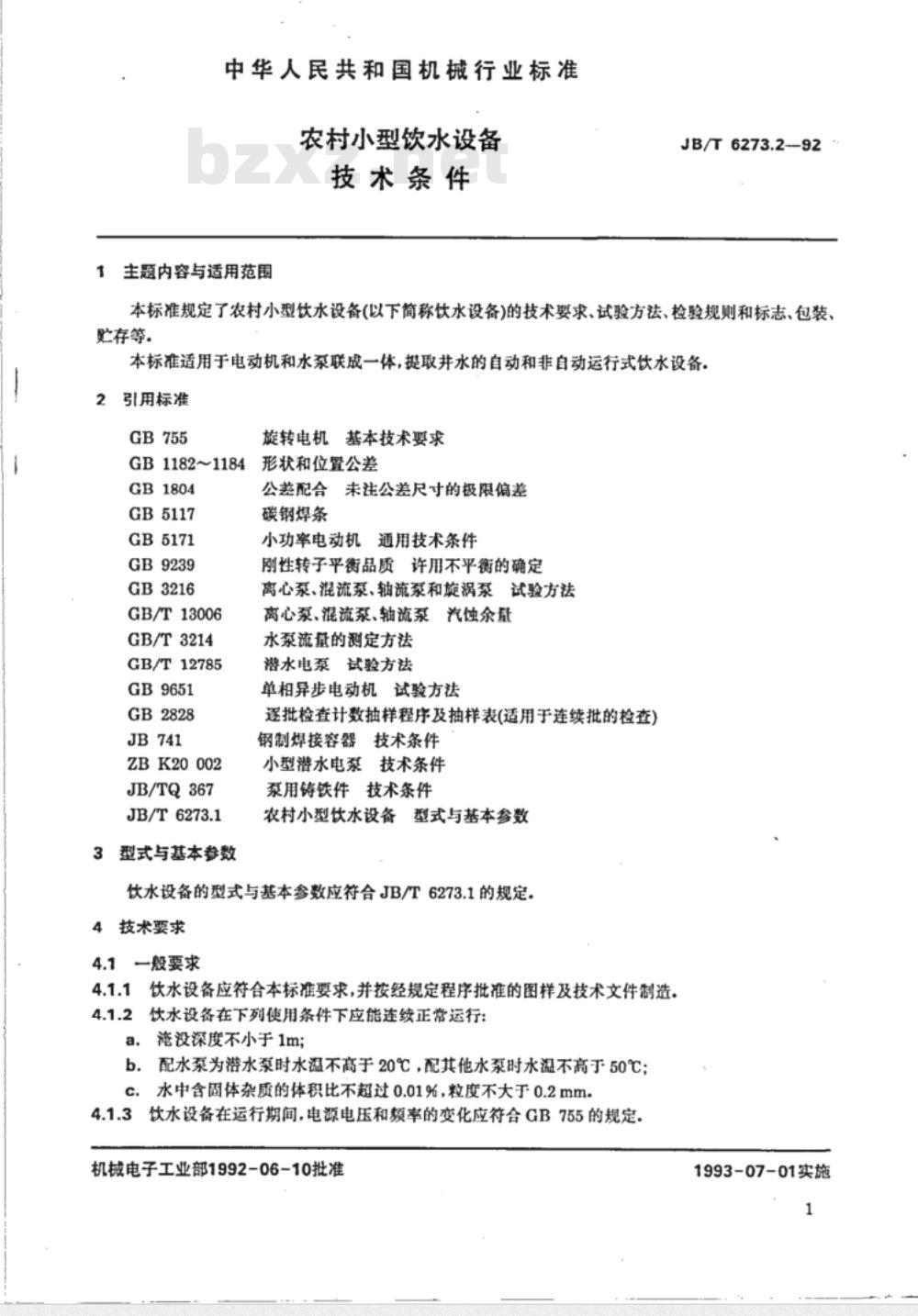

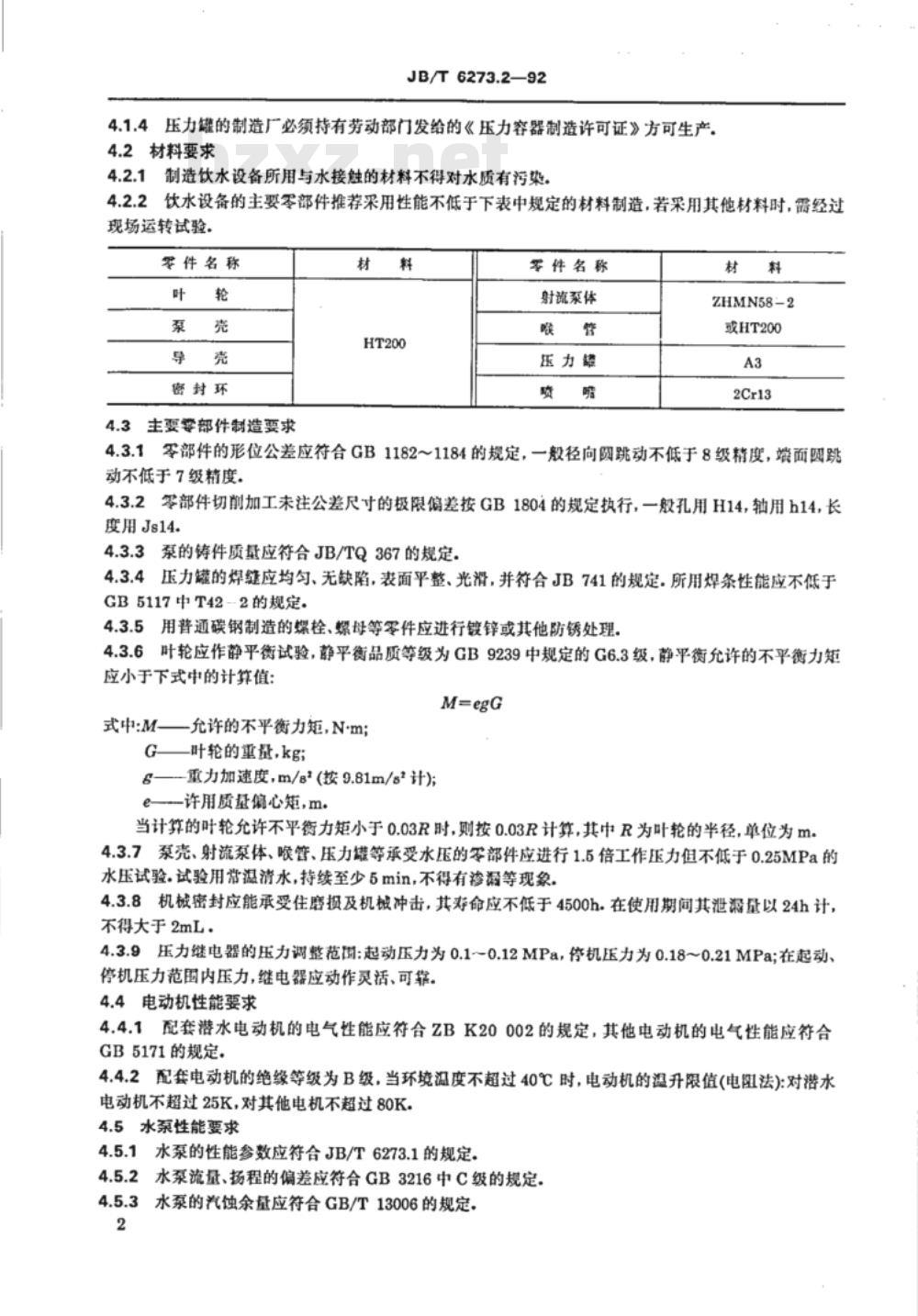

中华人民共和国机械行业标准 JB/T 6273.2—92 农村小型饮水设备 技术条件 1992-06-10发布，1993-07-01实施 本标准规定了农村小型饮水设备（以下简称饮水设备）的技术要求、试验方法、检验规则和标志、包装、贮存等。本标准适用于电动机和水泵联成一体，提取井水的自动和非自动运行式饮水设备。 2 引用标准 本标准引用了以下标准：GB755，GB1182～1184，GB1804，GB5117，GB5171，GB9239，GB3216，GB/T13006，GB/T3214，GB/T12785，GB9651，GB2828，JB741，ZBK20002，JB/TQ367，JB/T6273.1 型式与基本参数。 3 型式与基本参数 饮水设备的型式与基本参数应符合JB/T6273.1的规定。 4 技术要求 4.1 一般要求 4.1.1 饮水设备应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 4.1.2 饮水设备在下列使用条件下应能连续正常运行： - 落没深度不小于1m； - 配水泵为潜水泵时水温不高于20℃，配其他水泵时水温不高于50℃； - 水中含固体杂质的体积比不超过0.01%，粒度不大于0.2mm。 4.1.3 饮水设备在运行期间，电源电压和频率的变化应符合GB755的规定。 4.1.4 压力罐的制造厂必须持有劳动部门发给的《压力容器制造许可证》方可生产。 4.2 材料要求 4.2.1 制造饮水设备所用与水接触的材料不得对水质有污染。 4.2.2 饮水设备的主要零部件推荐采用性能不低于下表中规定的材料制造，若采用其他材料时，应经过现场运转试验。 4.3 主要零部件制造要求 4.3.1 零部件的形位公差应符合GB1182～1184的规定，一般径向跳动不低于8级精度，端面圆跳动不低于7级精度。 4.3.2 零部件切削加工末注公差尺寸的极限偏差按GB1804的规定执行，一般孔用H14，轴用h14，长度用Js14。 4.3.3 泵的铸件质量应符合JB/TQ367的规定。 4.3.4 压力罐的焊缝应均匀、无缺陷，表面平整、光滑，并符合JB741的规定。所用焊条性能应不低于GB5117中T42-2的规定。 4.3.5 用普通碳钢制造的螺栓、螺母等零件应进行镀锌或其他防锈处理。 4.3.6 叶轮应作静平衡试验，静平衡品质等级为GB9239中规定的G6.3级，静平衡允许的不平衡力矩应小于下式中的计算值： M = egG 其中，M为允许的不平衡力矩，N·m；G为叶轮的重量，kg；e为许用质量偏心矩，m；g为重力加速度，m/s²。 当计算的叶轮允许不平衡力矩小于0.03R时，则按0.03R计算，其中R为叶轮的半径，单位为m。 4.3.7 泵壳、射流泵体、喉管、压力错等承受水压的零部件应进行1.5倍工作压力但不低于0.25MPa的水压试验。试验用常温清水，持续至少5min，不得有渗漏等现象。 4.3.8 机械密封应能承受住磨损及机械冲击，其寿命应不低于4500小时。在使用期间，其泄漏量以24小时计，不得大于2mL。 4.3.9 压力继电器的压力调整范围： - 起动压力：0.1~0.12MPa - 停机压力：0.18~0.21MPa 在起动、停机压力范围内，压力继电器应动作灵活、可靠。 4.4 电动机性能要求 4.4.1 配套潜水电动机的电气性能应符合ZBK20002的规定，其他电动机的电气性能应符合GB5171的规定。 4.4.2 配套电动机的绝缘等级为B级，当环境温度不超过40℃时，电动机的温升限值（电阻法）：对潜水电动机不超过25K，对其他电机不超过80K。 4.5 水泵性能要求 4.5.1 水泵的性能参数应符合JB/T6273.1的规定。 4.5.2 水泵流量、扬程的偏差应符合相关标准的规定。
