【机械行业标准(JB)】 农村小型饮水设备 型式与基本参数

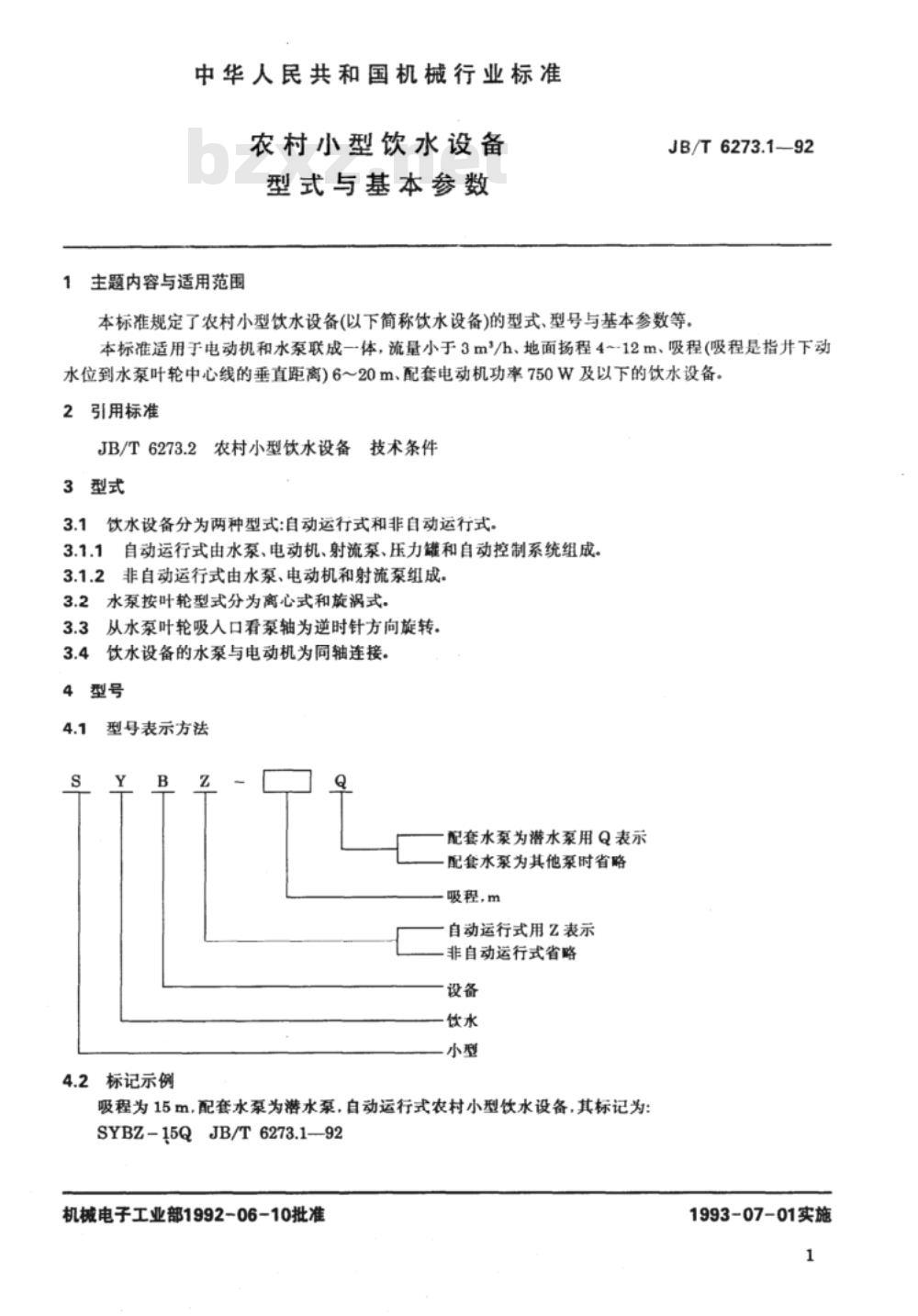

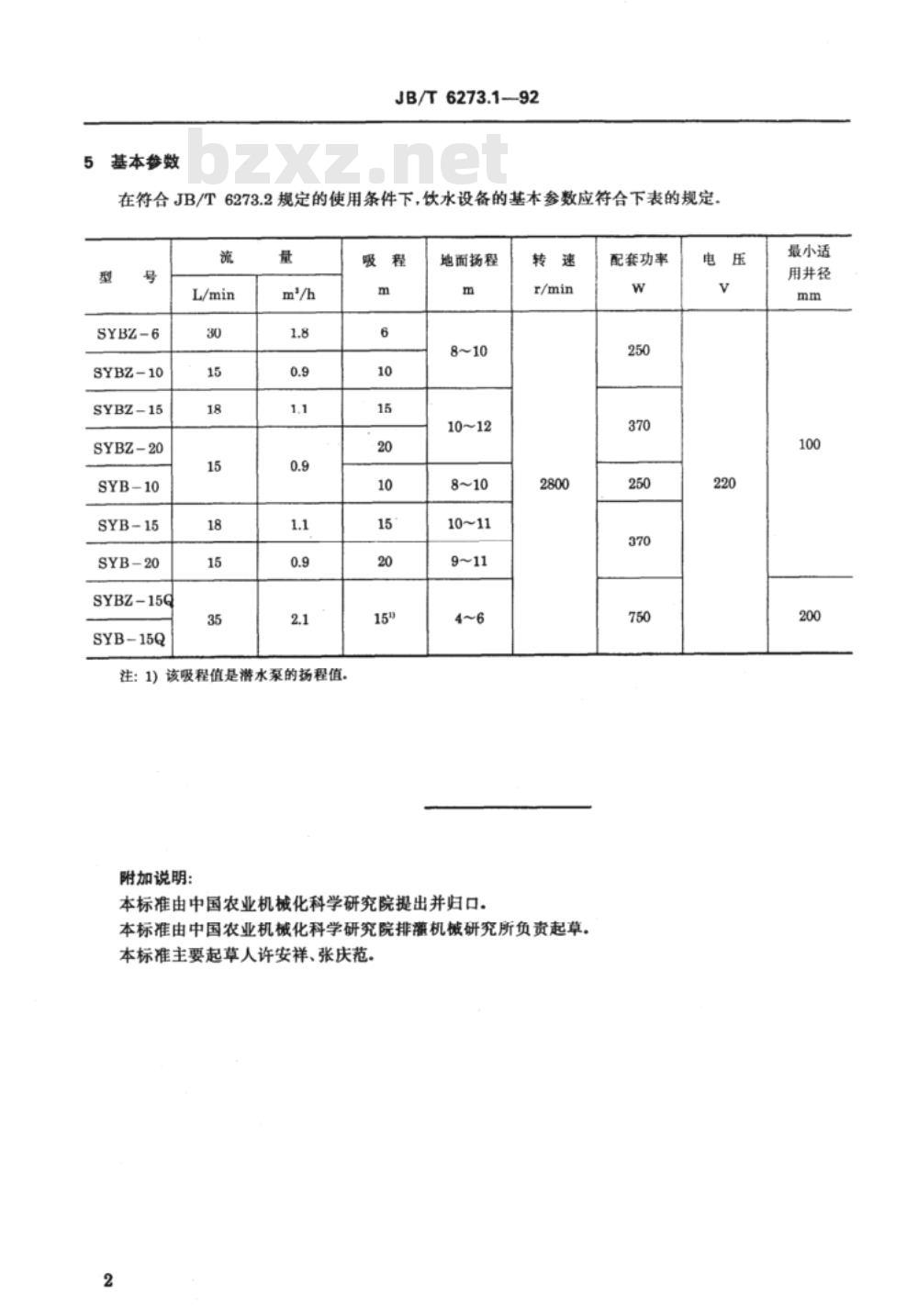

中华人民共和国机械行业标准 JB/T 6273.1—92 农村小型饮水设备 型式与基本参数 技术条件 1992-06-10发布，1993-07-01实施 本标准规定了农村小型饮水设备（以下简称饮水设备）的型式、型号与基本参数等。本标准适用于电动机和水泵联成一体，流量小于3m/h，地面扬程4~12m，吸程（吸程是指井下动水位到水泵叶轮中心线的垂直距离）6~20m，配套电动机功率750W及以下的饮水设备。 2 引用标准 本标准引用了JB/T6273.2农村小型饮水设备技术条件。 3 型式 3.1 饮水设备分为两种型式： - 自动运行式：由水泵、电动机、射流泵、压力罐和自动控制系统组成。 - 非自动运行式：由水泵、电动机和射流泵组成。 3.2 水泵按叶轮型式分为离心式和旋涡式。 3.3 从水泵叶轮吸人口看，泵轴为逆时针方向旋转。 3.4 饮水设备的水泵与电动机为同轴连接。 4 型号 4.1 型号表示方法： - 配套水泵为潜水泵用Q表示，配套水泵为其他泵时省略。 - 自动运行式用Z表示，非自动运行式省略。 例如：吸程为15m，配套水泵为潜水泵，自动运行式农村小型饮水设备，其标记为：SYBZ-15Q。 5 基本参数 在符合JB/T6273.2规定的使用条件下，饮水设备的基本参数应符合下表的规定： 流量（L/min）： - SYBZ-6：30 - SYBZ-10：15 - SYBZ-15：18 - SYBZ-20：15 - SYB-10：18 - SYB-15：15 - SYB-20：35 - SYBZ-15Q： 注：1）该吸程值是潜水泵的扬程值。 吸程（m）: - SYBZ-6：6 - SYBZ-10：10 - SYBZ-15：15 - SYBZ-20：20 - SYB-10：10 - SYB-15：15 - SYB-20：20 - SYBZ-15Q：15 地面扬程（m）： - SYBZ-6：8~10 - SYBZ-10：10~12 - SYBZ-15：8~10 - SYBZ-20：10~11 - SYB-10：9~11 - SYB-15：4~6 配套功率（W）： - SYBZ-6：250 - SYBZ-10：370 - SYBZ-15：250 - SYBZ-20：370 - SYB-10：750 转速（r/min）：2800 电压（V）：220 最小适用并径（mm）：100 本标准由中国农业机械化科学研究院提出并归口，机械电子工业部机械标准化研究所负责起草。本标准主要起草人：许安祥、张庆范。 6 标志与包装：本标准由机械电子工业部机械标准化研究所出版，版权专有，禁止翻印。
