【机械行业标准(JB)】 半喂入联合收割机 技术条件

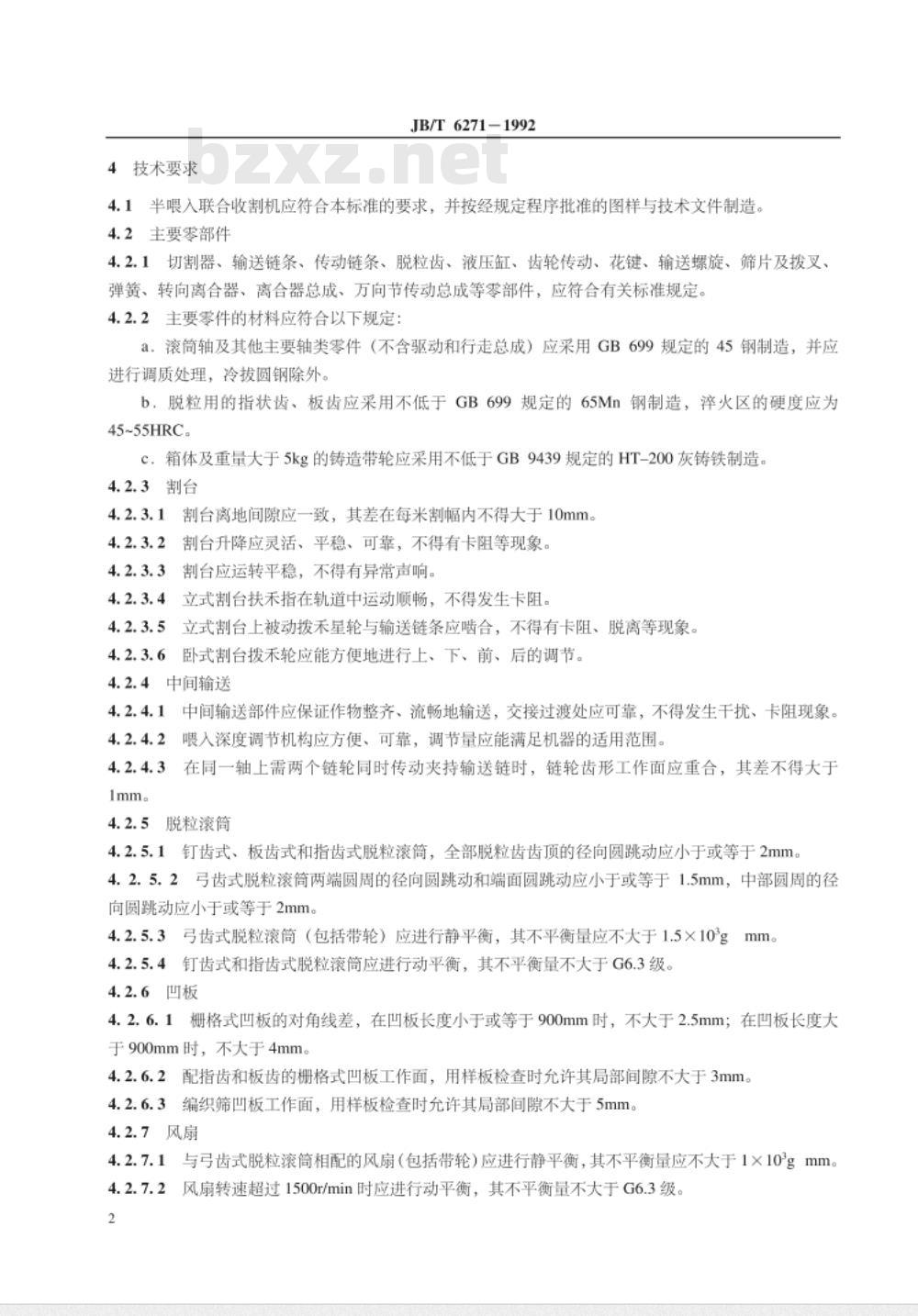

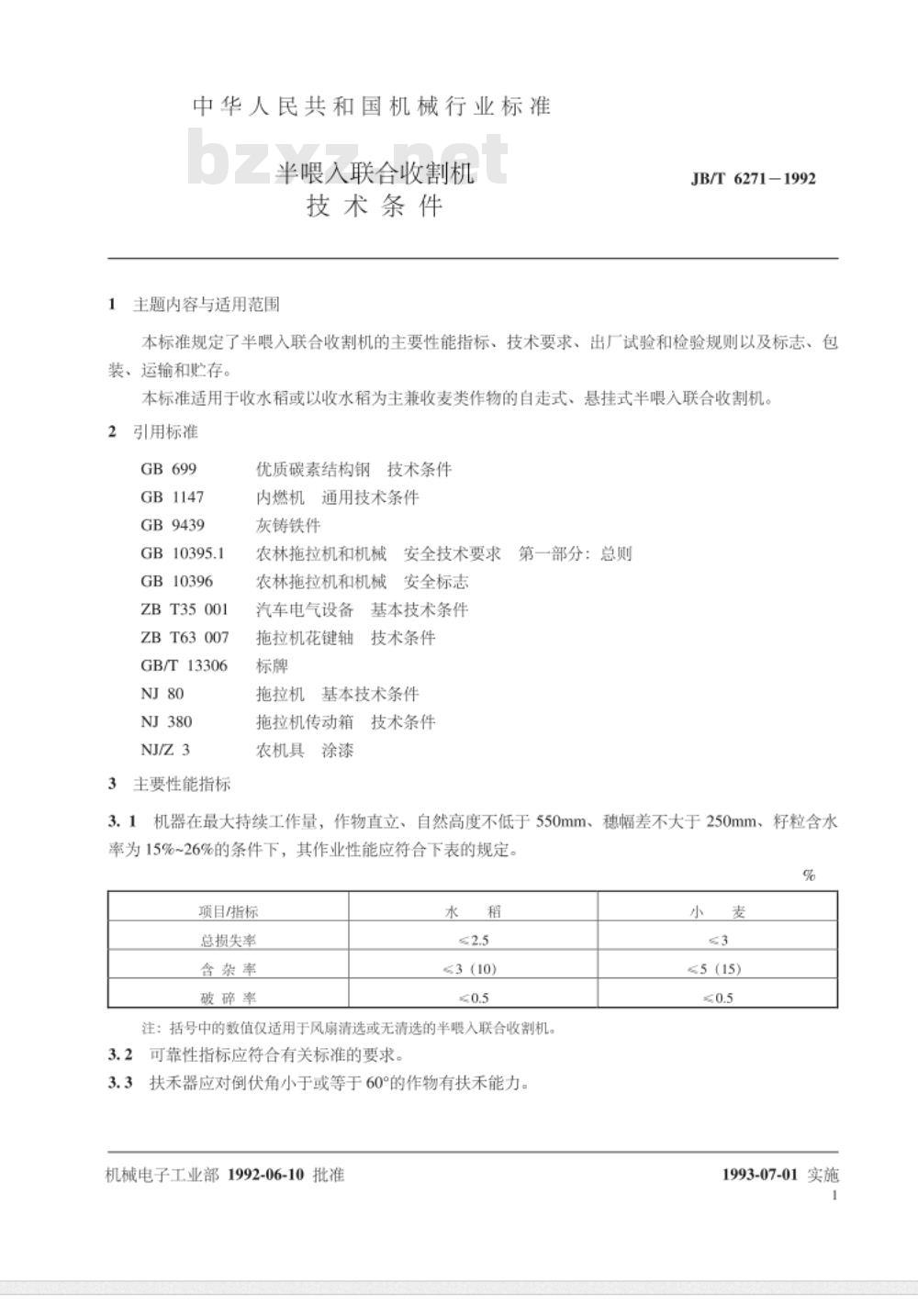

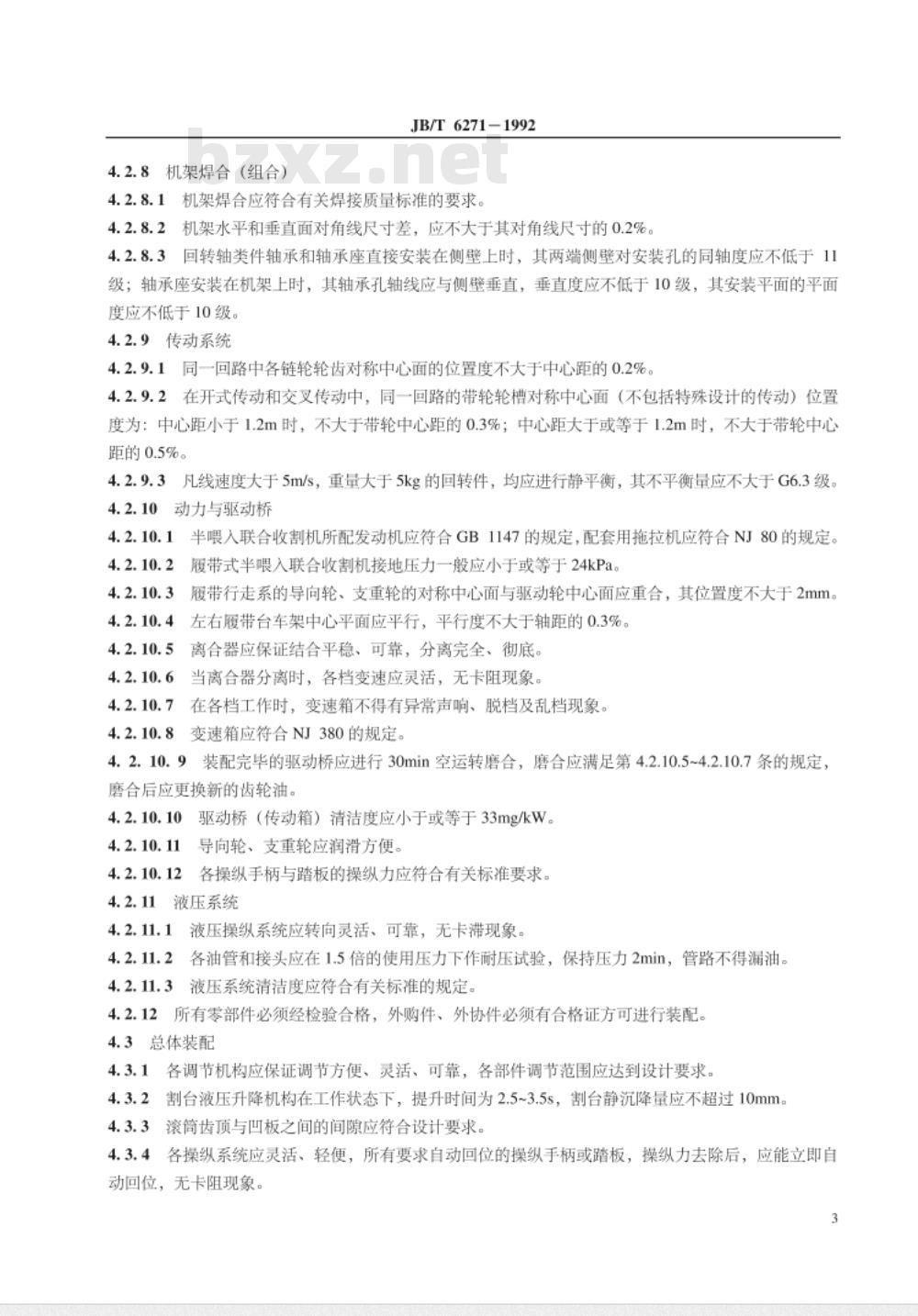

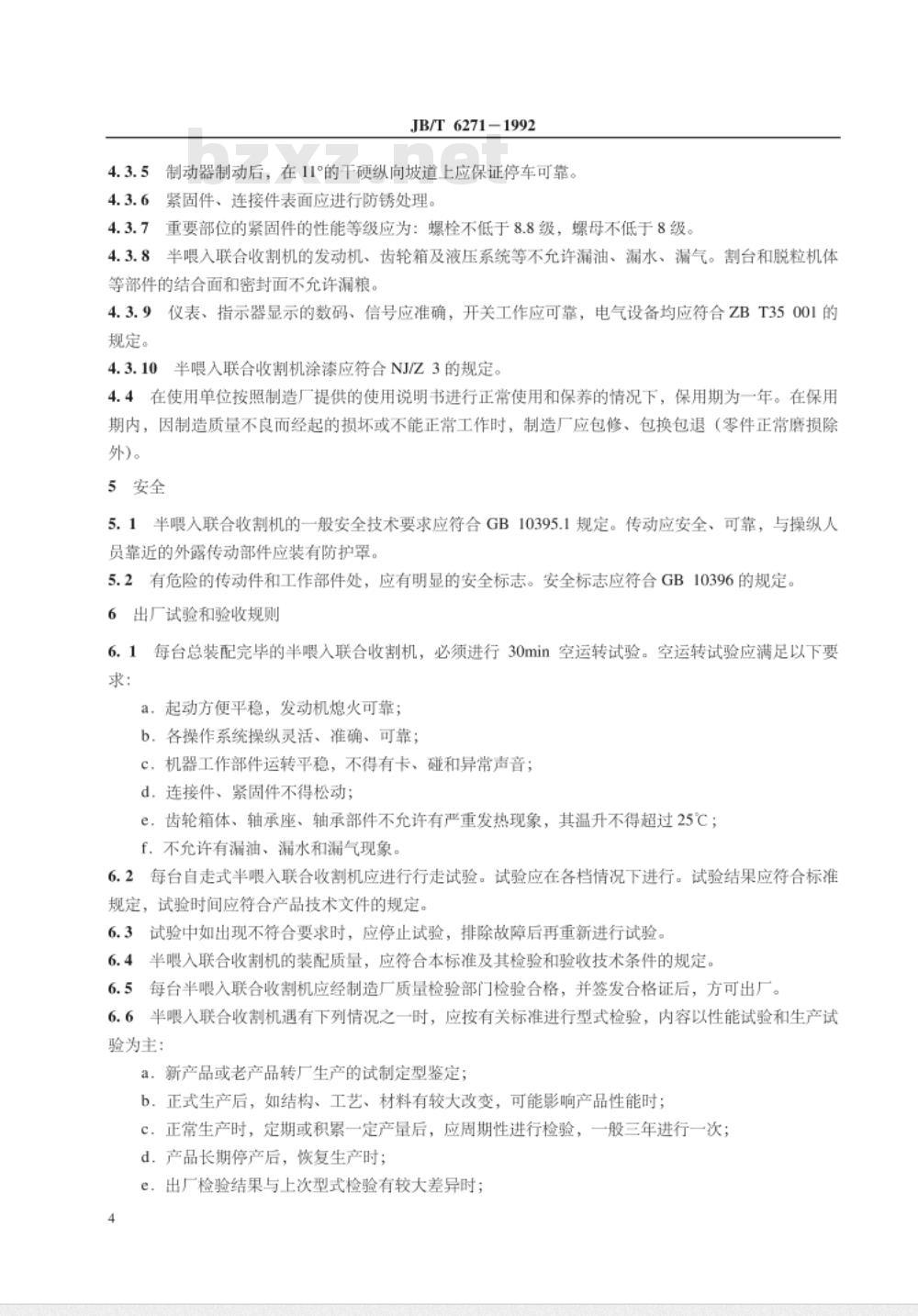

中华人民共和国机械行业标准 JB/T6271-1992 半喂入联合收割机 技术条件 1992-06-10发布，1993-07-01实施 本标准规定了半喂入联合收割机的主要性能指标、技术要求、出厂试验和检验规则，以及标志、包装、运输和贮存。本标准适用于收水稻或兼收麦类作物的自走式、悬挂式半喂入联合收割机。 1 范围 本标准规定了半喂入联合收割机的主要性能指标、技术要求、出厂试验和检验规则，以及标志、包装、运输和贮存。适用于自走式、悬挂式半喂入联合收割机，尤其是收水稻或兼收麦类作物。 2 引用标准 本标准引用了以下标准： GB 699、GB 1147、GB 9439、GB 10395.1、GB 10396、ZB T35 001、ZB T63 007、GB/T 13306、NJ80、NJ380、NJ/Z3。 3 主要性能指标 3.1 机器在最大持续工作量、作物直立自然高度不低于550mm、穗幅差不大于250mm、籽粒含水率15%~26%的条件下，其作业性能应符合下表规定： 项目/指标 水稻：总损失率 ≤2.5%、含杂率 ≤3(10)、破碎率 ≤0.5%； 小麦：总损失率 ≤3%、含杂率 ≤5(15)、破碎率 ≤0.5%。 注：括号中的数值仅适用于风扇清选或无清选的半喂入联合收割机。 3.2 可靠性指标应符合有关标准的要求。 3.3 扶禾器应能处理倒伏角小于或等于60°的作物。 4 技术要求 4.1 半喂入联合收割机应符合本标准的要求，并按经规定程序批准的图样与技术文件制造。 4.2 主要零部件要求 4.2.1 切割器、输送链条、传动链条、脱粒齿、液压缸、齿轮传动、花键、输送螺旋、筛片及拨叉、弹簧、转向离合器、离合器总成、万向节传动总成等零部件，应符合有关标准规定。 4.2.2 主要零部件材料要求： - 滚筒轴及其他主要轴类零件（不含驱动和行走总成）应采用GB699规定的45钢制造，并进行调质处理。 - 脱粒用的指状齿、板齿应采用不低于GB699规定的65Mn钢制造，硬度为45~55HRC。 - 箱体及重量大于5kg的铸造带轮应采用不低于GB9439规定的HT-200灰铸铁制造。 4.2.3 割台 4.2.3.1 割台离地间隙应一致，其差在每米割幅内不得大于10mm。 4.2.3.2 割台升降应灵活、平稳、可靠，不得有卡阻等现象。 4.2.3.3 割台应运转平稳，不得有异常声响。 4.2.3.4 立式割台扶禾指在轨道中运动顺畅，不得发生卡阻。 4.2.3.5 立式割台上被动拨禾星轮与输送链条应啮合，不得有卡阻、脱离等现象。卧式割台拨禾轮应能方便地进行上、下、前、后的调节。 4.2.4 中间输送 4.2.4.1 中间输送部件应保证作物整齐、流畅地输送，交接过渡处应可靠，不得发生干扰、卡阻现象。 4.2.4.2 喂入深度调节机构应方便、可靠，调节量应能满足机器的适用范围。 4.2.4.3 在同一轴上需两个链轮同时传动夹持输送链时，链轮齿形工作面应重合，其差不得大于1mm。 4.2.5 脱粒滚筒 4.2.5.1 脱粒滚筒的径向圆跳动应小于或等于2mm，弓齿式脱粒滚筒的径向跳动应小于或等于1.5mm。 4.2.5.2 脱粒滚筒应进行静平衡，其不平衡量应不大于1.5×10^(-3)g·mm。 4.2.6 凹板 4.2.6.1 栅格式凹板的对角线差，在凹板长度小于或等于900mm时，不大于2.5mm；长度大于900mm时，不大于4mm。 4.2.6.2 配指齿和板齿的栅格式凹板工作面，用样板检查时允许其局部间隙不大于3mm。 4.2.7 风扇 4.2.7.1 与号齿式脱粒滚筒相配的风扇应进行静平衡，其不平衡量应不大于1×10^(-3)g·mm。 4.2.7.2 风扇转速超过1500r/min时应进行动平衡，其不平衡量不大于G6.3级。 4.2.8 机架焊合 4.2.8.1 机架焊合应符合有关焊接质量标准的要求。4.2.8.2 机架水平和垂直面对角线尺寸差，应不大于其对角线尺寸的规定。
