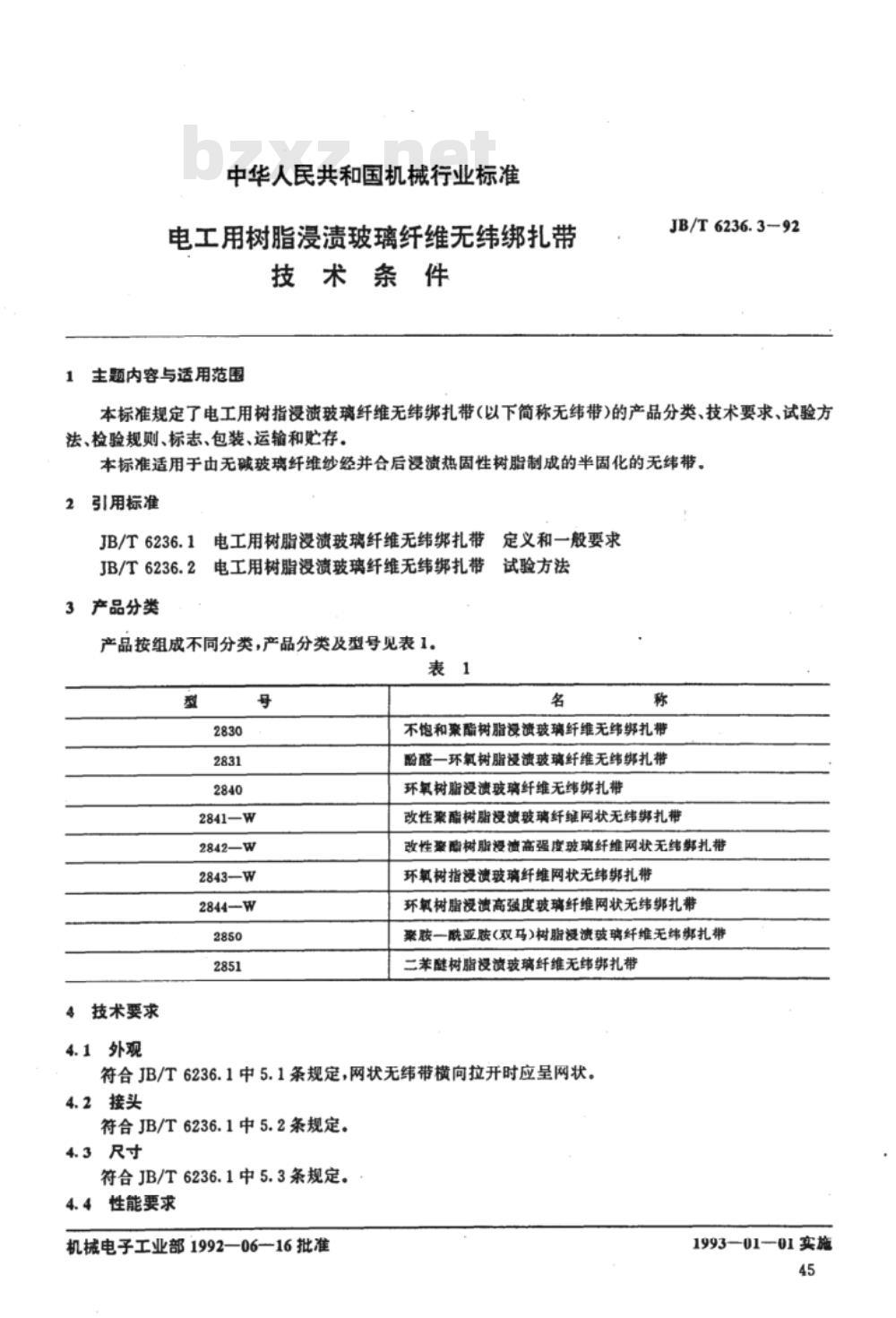

【机械行业标准(JB)】 电工用树脂浸渍玻璃纤维无纬绑扎带 技术条件

中华人民共和国机械行业标准
电工用树脂浸渍玻璃纤维无纬绑扎带技术条件
主题内容与适用范围Www.bzxZ.net
JB/T6236.3-92
本标准规定了电工用树指浸溃玻璃纤维无纬绑扎带（以下简称无纬带)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于由无碱玻璃纤维纱经并合后浸渍热固性树脂制成的半固化的无纬带。2
引用标准
专定义和一般要求
电工用树脂浸渍玻璃纤维无纬绑扎带JB/T6236.1
电工用树脂浸渍玻璃纤维无纬绑扎带试验方法
JB/T6236.2
3产品分类
产品按组成不同分类，产品分类及型号见表1。表1
2841-W
2842-W
2843-W
2844-W
技术要求
不饱和聚酯树脂浸渍玻璃纤维无纬绑扎带酚醛一环氧树脂浸渍玻璃纤维无纬绑扎带环氧树脂浸渍玻璃纤维无纬绑扎带改性聚酯树脂浸溃玻璃纤维网状无纬绑扎带改性紊酯树脂浸溃高强度玻璃纤维网状无纬绑扎带环氧树指浸渍玻璃纤维网状无纬绑扎带环氧树脂浸溃高强度玻璃纤维网状无纬绑扎带聚胺一亚胺(双马)树脂浸溃玻璃纤维无纬绑扎带二苯醚树脂浸溃玻璃纤维无纬绑扎带4.1外观
符合JB/T6236.1中5.1条规定，网状无纬带横向拉开时应呈网状。4.2接头
符合JB/T6236.1中5.2条规定。
4.3尺寸
符合JB/T6236.1中5.3条规定。
4.4性能要求
机械电子工业部1992—06—16批准1993—01-01实施
JB-T6236.392
101006
20100010*8
201X00
10TX00S
01X00801006

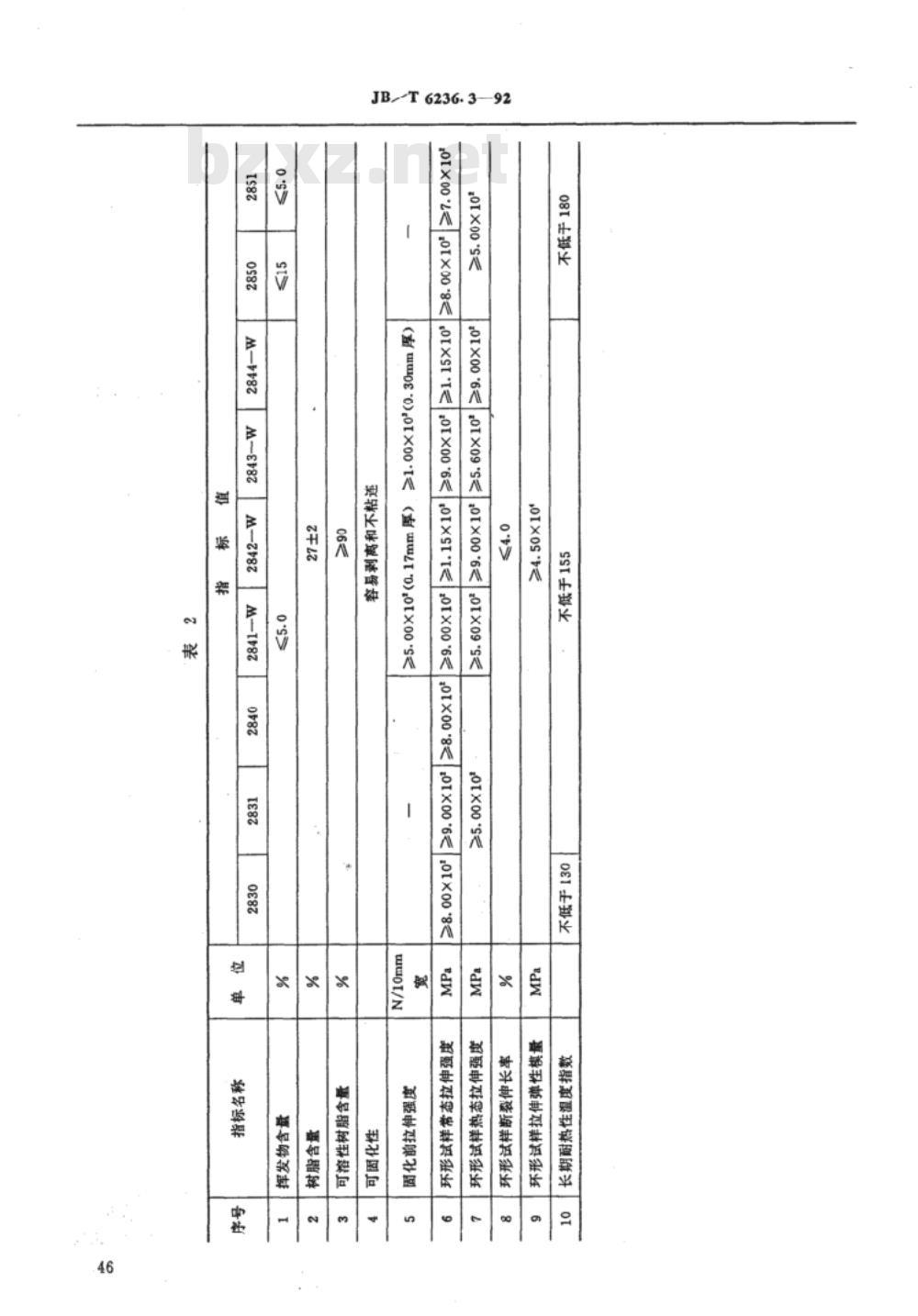

符合表2的规定。
5试验方法
5.1外观
用眼睛观察和手直接感觉评定。5.2厚度
按JB/T6236.2第5章的规定进行
5.3宽度
按JB/T6236.2第4章的规定进行。JB/T6236.3—92
5.4长度
按JB/T6236.2第6章的规定进行。其中无纬带的净质量及定量的数据由制造厂提供。5.5挥发物含量
按JB/T6236.2第7章的规定进行。其中干燥温度应符合表3的规定。表3
干燥温度
5.6树脂含量
105±2
按JB/T6236.2第7章的规定进行。可溶性树脂含量
2841-W
2842—W
155±2
按JB/T6236.2第8章的规定进行。其中溶剂及烘焙温度见表4。表4
烘焙温度
可固化性
105±2
2841-W
2842—W
2843-W
甲苯，乙醇(3:2)
155±2
按JB/T6236.2第9章的规定进行。试验温度见表5。表5
试验温度
135±2
固化前的拉伸强度
130±2
按JB/T6236.2第10章的规定进行。2841-
155±2
2844—W
2844-W
200±2
甲酚：二甲苯(7：3)
200±2
2843-W
2844-W
200±2
105±2
105±2
180±2

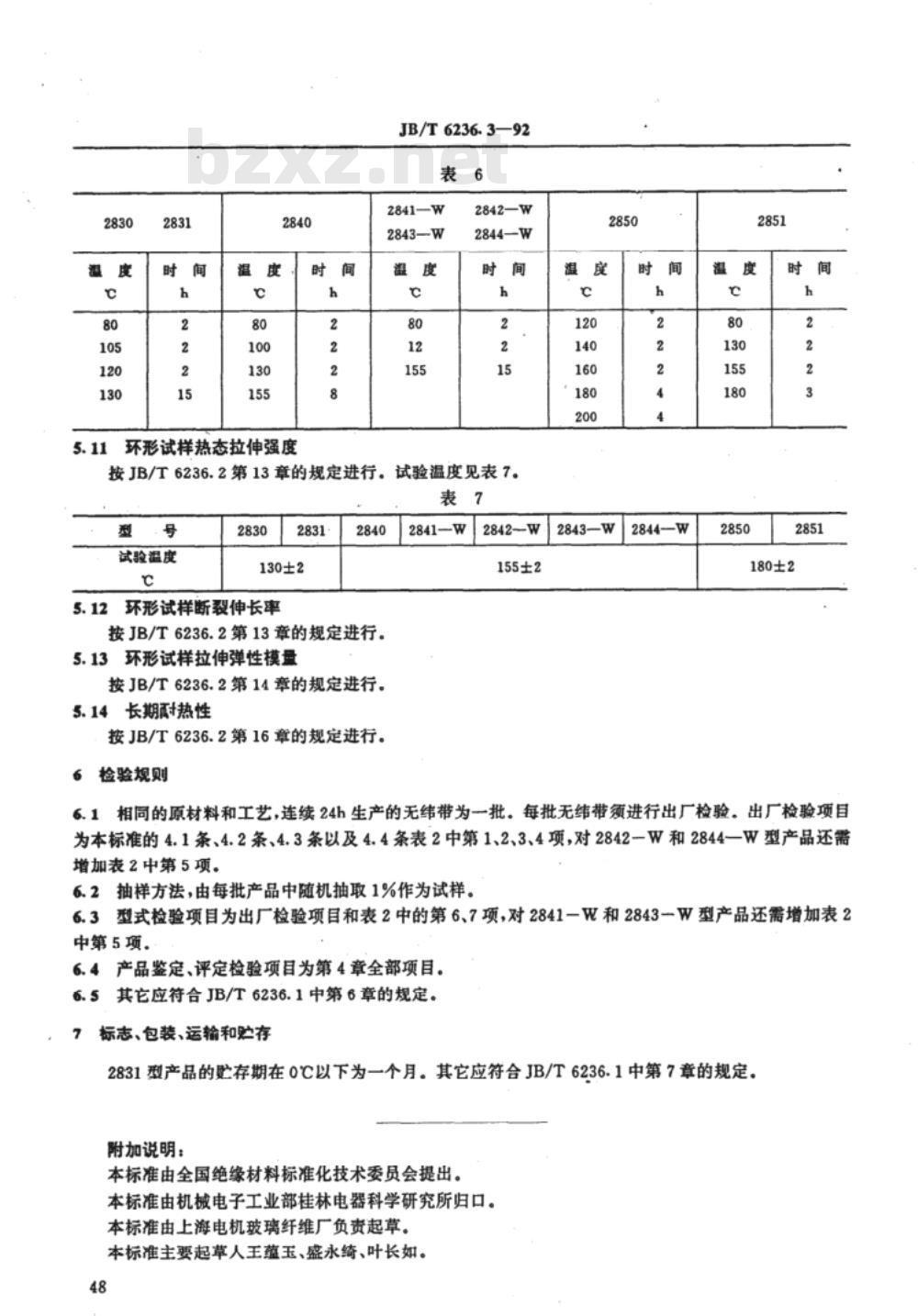

5.10环形试样常态拉伸强度
按JB/T6236.2第13章的规定进行。0.30mm厚的无纬带制环时绑扎拉力为1000N，其它厚度规格的无纬带制环时绑扎拉力均为500N。固化条件见表6。47
5.11环形试样热态拉伸强度
JB/T6236.3—92
2841-W
2843—W
2842-W
2844-W
按JB/T6236.2第13章的规定进行。试验温度见表7。表7
试验温度
130±2
环形试样断裂伸长率
按JB/T6236.2第13章的规定进行。5.13环形试样拉伸弹性模量
按JB/T6236.2第14章的规定进行。5.14长期耐热性
按JB/T6236.2第16章的规定进行。6检验规则
155±2
2843-W
180±2
6.1相同的原材料和工艺，连续24h生产的无纬带为批。每批无纬带须进行出厂检验。出厂检验项目为本标准的4.1条、4.2条、4.3条以及4.4条表2中第1、2、3、4项，对2842-W和2844一W型产品还需增加表2中第5项。
6.2抽样方法，由每批产品中随机抽取1%作为试样。6.3型式检验项目为出厂检验项目和表2中的第6、7项，对2841-W和2843一W型产品还需增加表2中第5项。
6.4产品鉴定、评定检验项目为第4章全部项目。6.5其它应符合JB/T6236.1中第6章的规定。标志、包装、运输和贮存
2831型产品的贮存期在0℃以下为一个月。其它应符合JB/T6236.1中第7章的规定。附加说明：
本标准由全国绝缘材料标准化技术委员会提出。本标准由机械电子工业部桂林电器科学研究所归口。本标准由上海电机玻璃纤维厂负责起草。本标准主要起草人王蕴玉、盛永绮、叶长如。48
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
