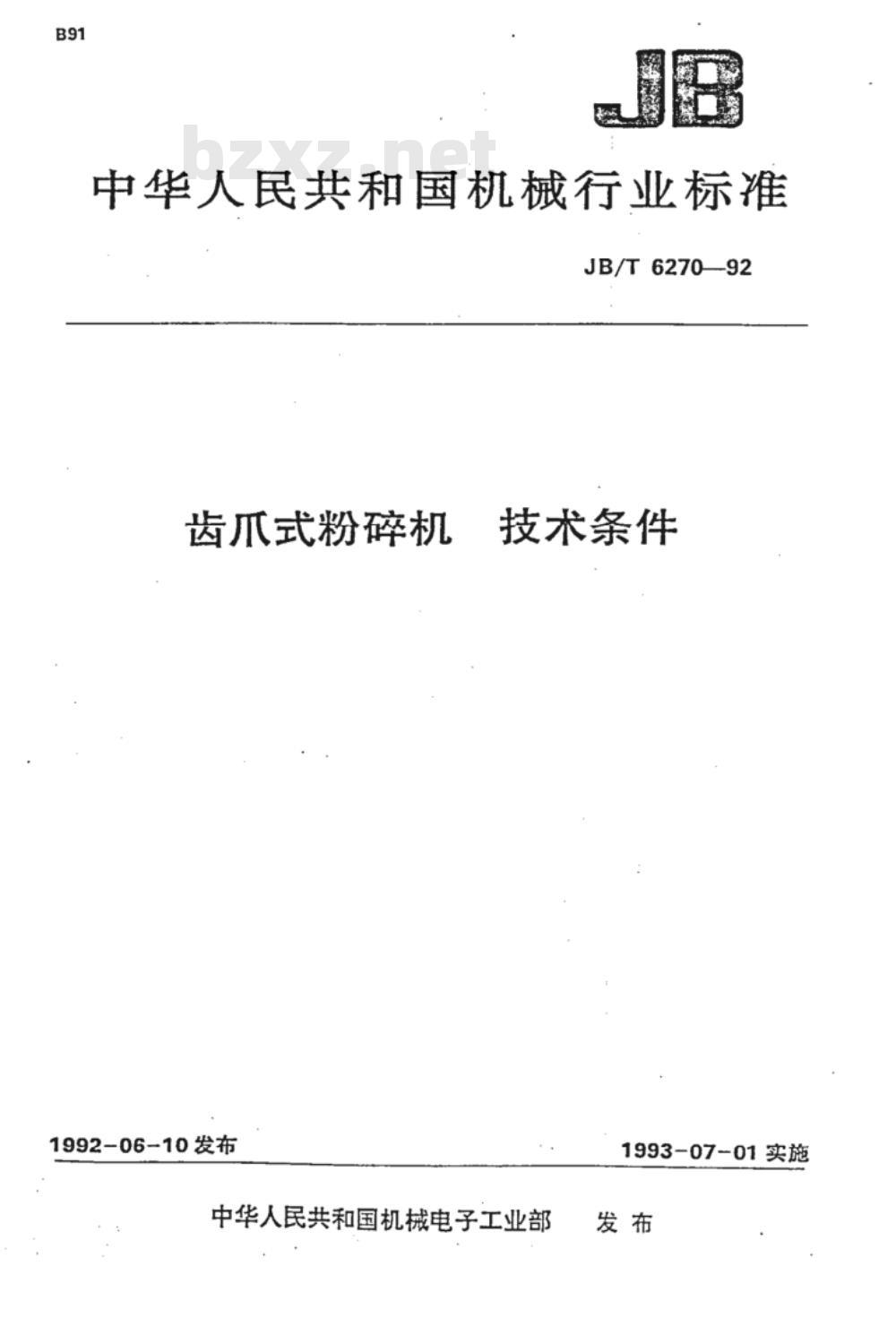

【机械行业标准(JB)】 齿爪式粉碎机 技术条件

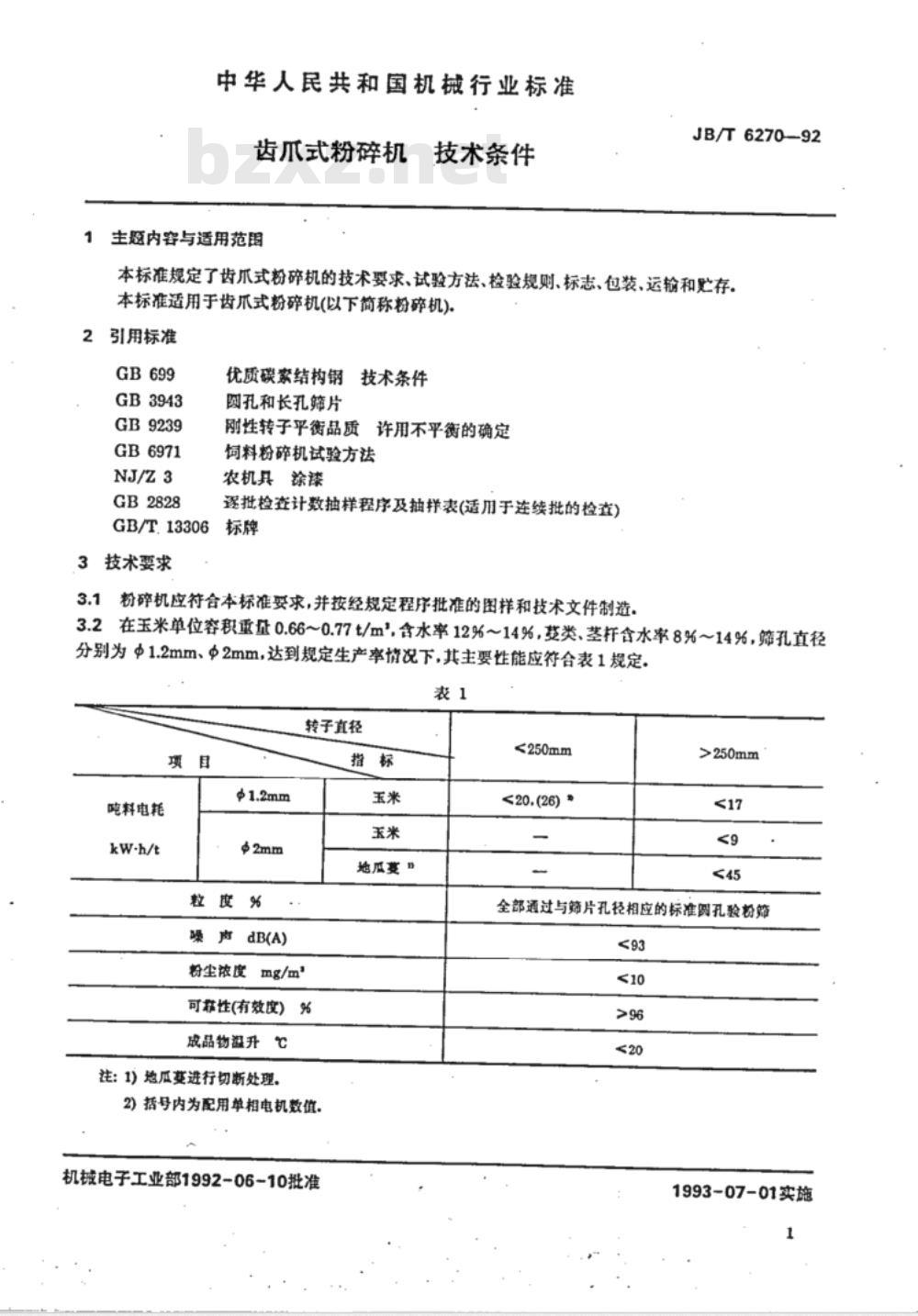

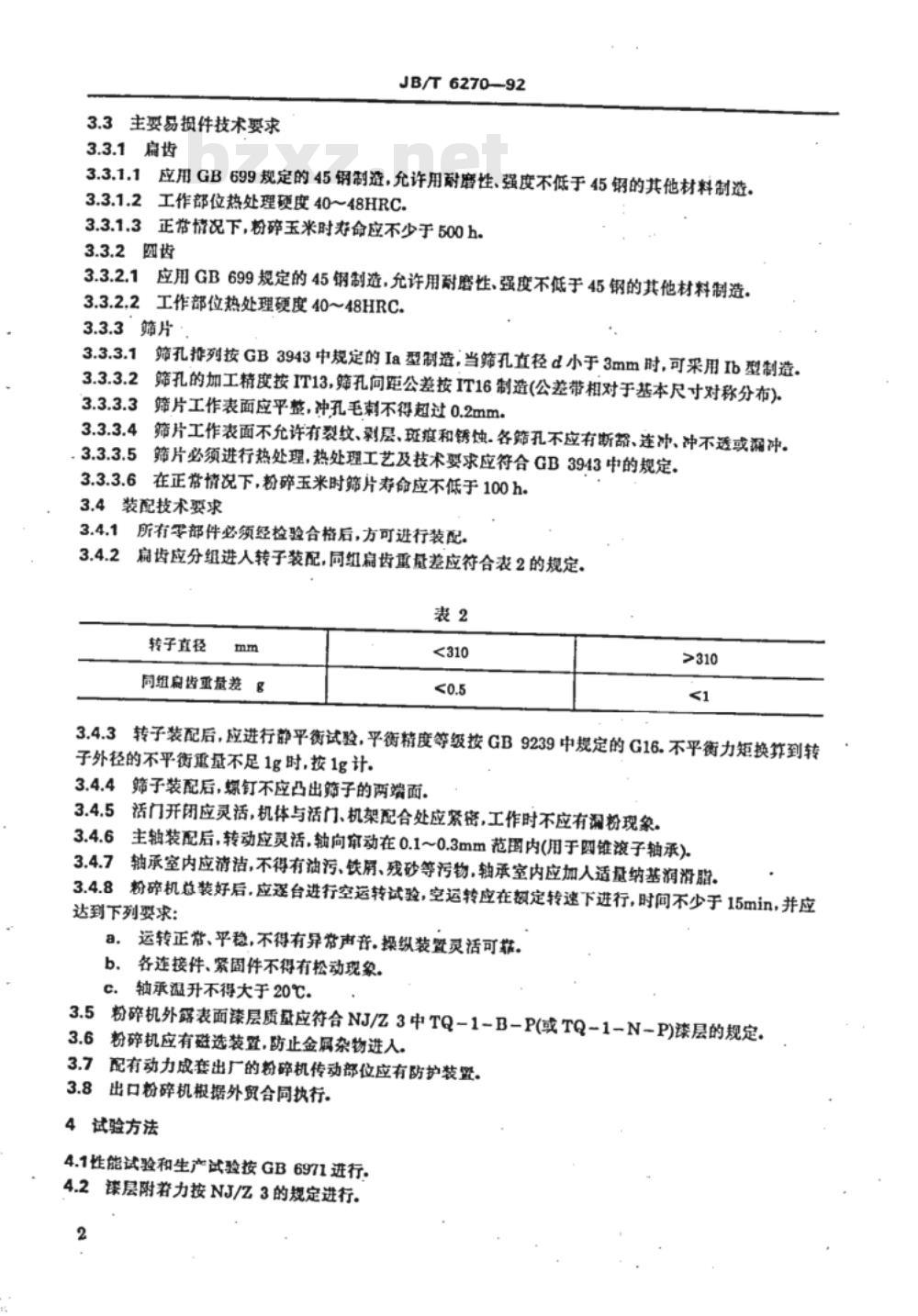

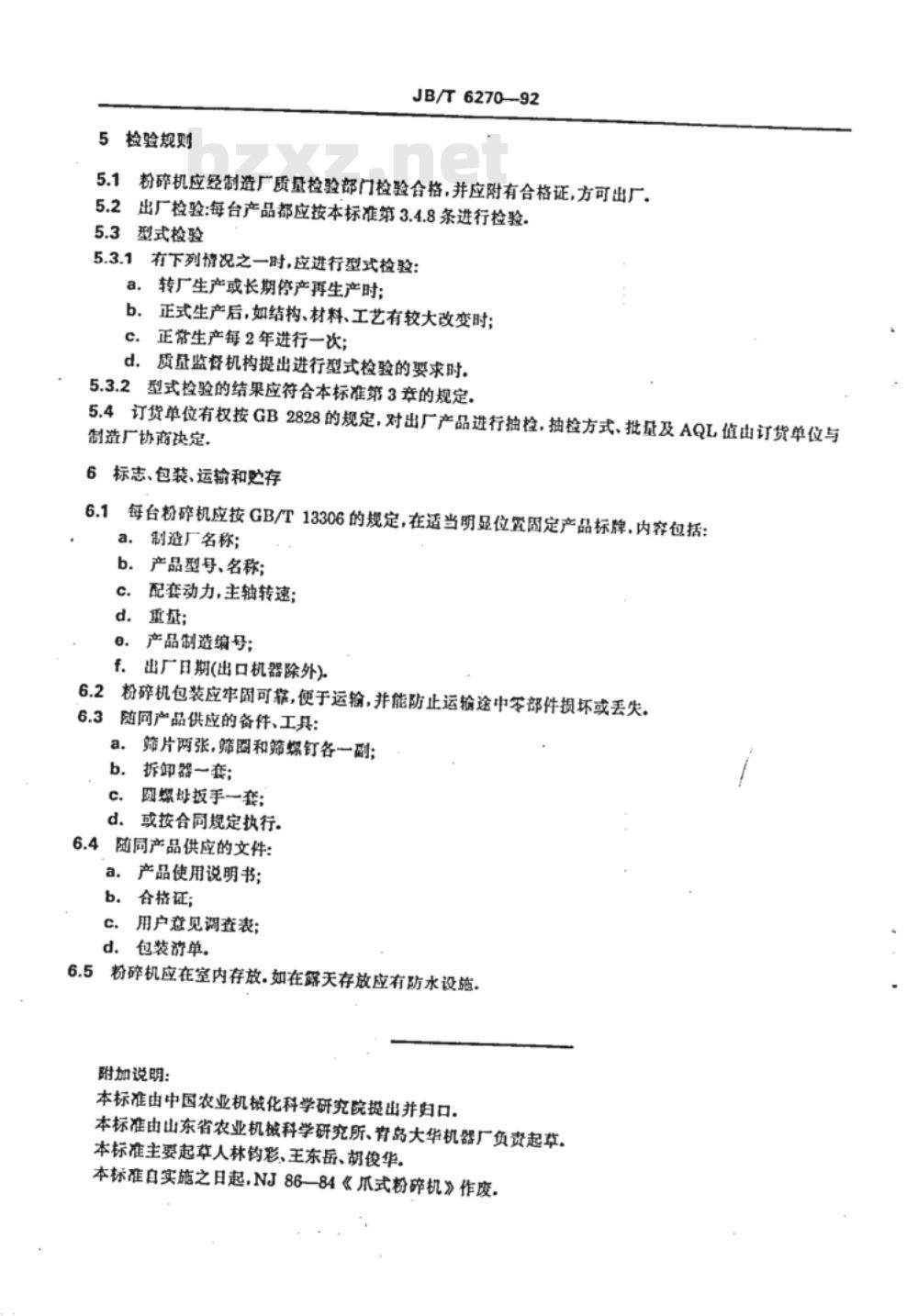

中华人民共和国机械行业标准 JB/T6270-92 齿爪式粉碎机 1992-06-10发布，1993-07-01实施 本标准规定了齿爪式粉碎机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。适用于齿爪式粉碎机（以下简称粉碎机）。 1 范围 本标准规定了齿爪式粉碎机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。适用于齿爪式粉碎机。 2 引用标准 本标准引用了以下标准： GB699、GB3943、GB9239、GB6971、NJ/Z3、GB2828。 3 技术要求 3.1 粉碎机应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 3.2 性能要求 在玉米单位容积重量0.66~0.77t/m，含水率12%~14%，菱类、茎杆含水率8%~14%，筛孔直径分别为Φ1.2mm、Φ2mm，达到规定生产率情况下，其主要性能应符合表1的规定。 表1 转子直径与吨料电耗的关系： - 玉米：电耗<250mm：≤17kW-h/t；>250mm：<9kW-h/t - 地瓜蔓：电耗<20：45kW-h/t；>96：20kW-h/t 3.3 主易损件技术要求 3.3.1 扁齿：采用GB699规定的45钢制，允许使用其他耐磨性、强度不低于45钢的材料。硬度要求为40~48HRC，粉碎玉米时寿命不少于500小时。 3.3.2 圆齿：与扁齿类似，采用45钢材料，硬度要求为40~48HRC。 3.3.3 筛片：筛孔排列按GB3943规定的Ia型制造，小于3mm时可采用Ib型。筛孔精度按IT13，筛孔间距公差按IT16制造。筛片工作表面应平整，冲孔毛刺不得超过0.2mm，不允许有裂纹、剥层、斑痕和锈蚀，必须进行热处理，热处理工艺应符合GB3943的要求。粉碎玉米时筛片寿命应不低于100小时。 3.4 装配技术要求 所有零部件必须经检验合格后方可装配。扇齿应分组进入转子装配，装配后进行静平衡试验，平衡精度按GB9239规定。转子装配后的不平衡力矩应小于1g。装配后，螺钉不应凸出筛片的两端面，活门应灵活，工作时不应有漏粉现象。 3.5 外露表面漆层质量应符合NJ/Z3标准，粉碎机应有磁选装置，防止金属杂物进入。传动部位应有防护装置，外贸合同执行的粉碎机应按规定要求进行装配。 4 试验方法 4.1 性能试验和生产试验按GB6971进行，漆层附着力按NJ/Z3标准要求进行。 5 检验规则 5.1 粉碎机应经制造厂质量检验部门检验合格，并附有合格证后方可出厂。 5.2 出厂检验：每台产品应按本标准第3.4.8条进行检验。 5.3 型式检验：在下列情况下应进行型式检验：转厂生产或长期停产后再生产时，或正式生产后如结构、材料、工艺有较大改变时。
