【机械行业标准(JB)】 井泵装置现场 测试规程

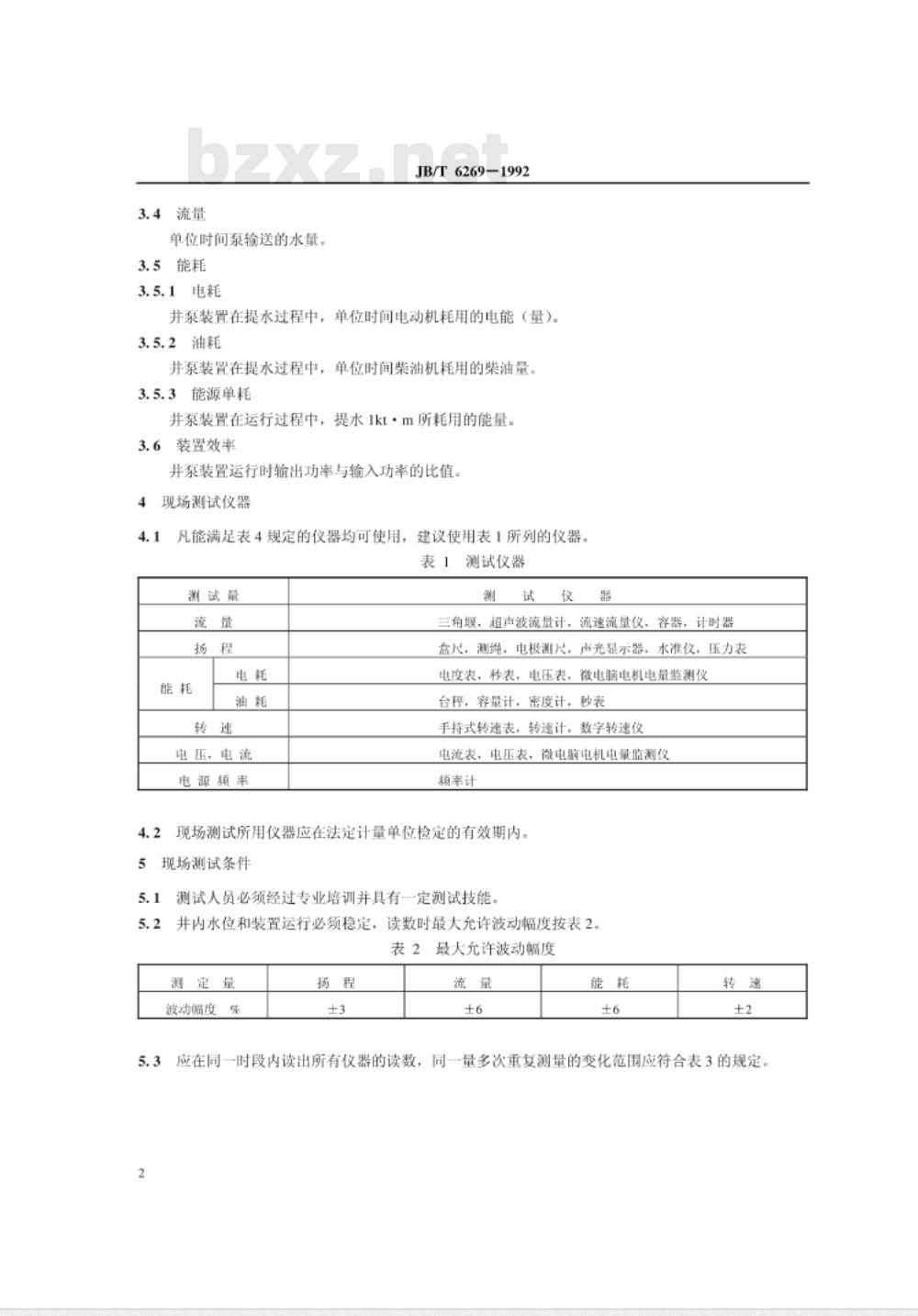

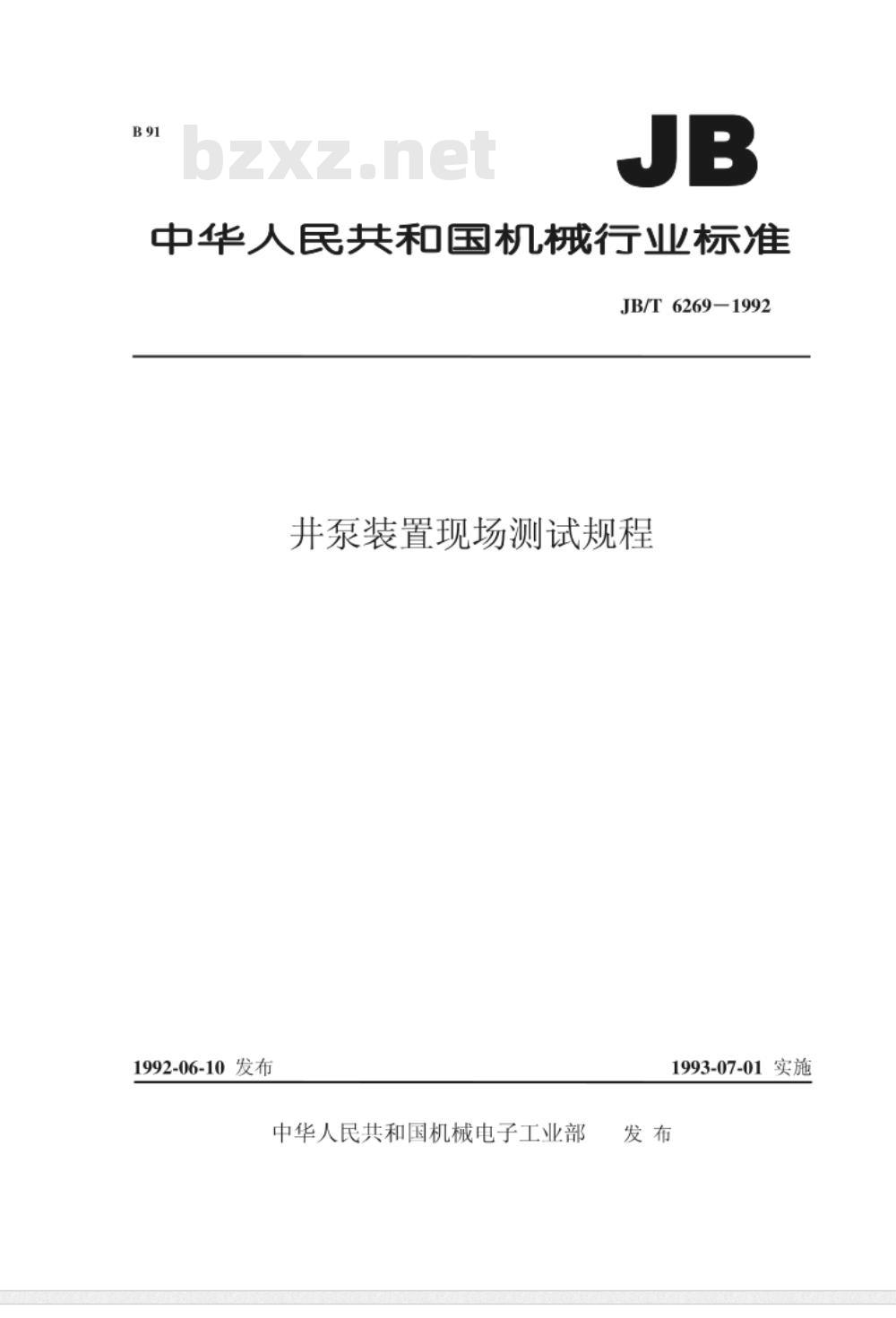

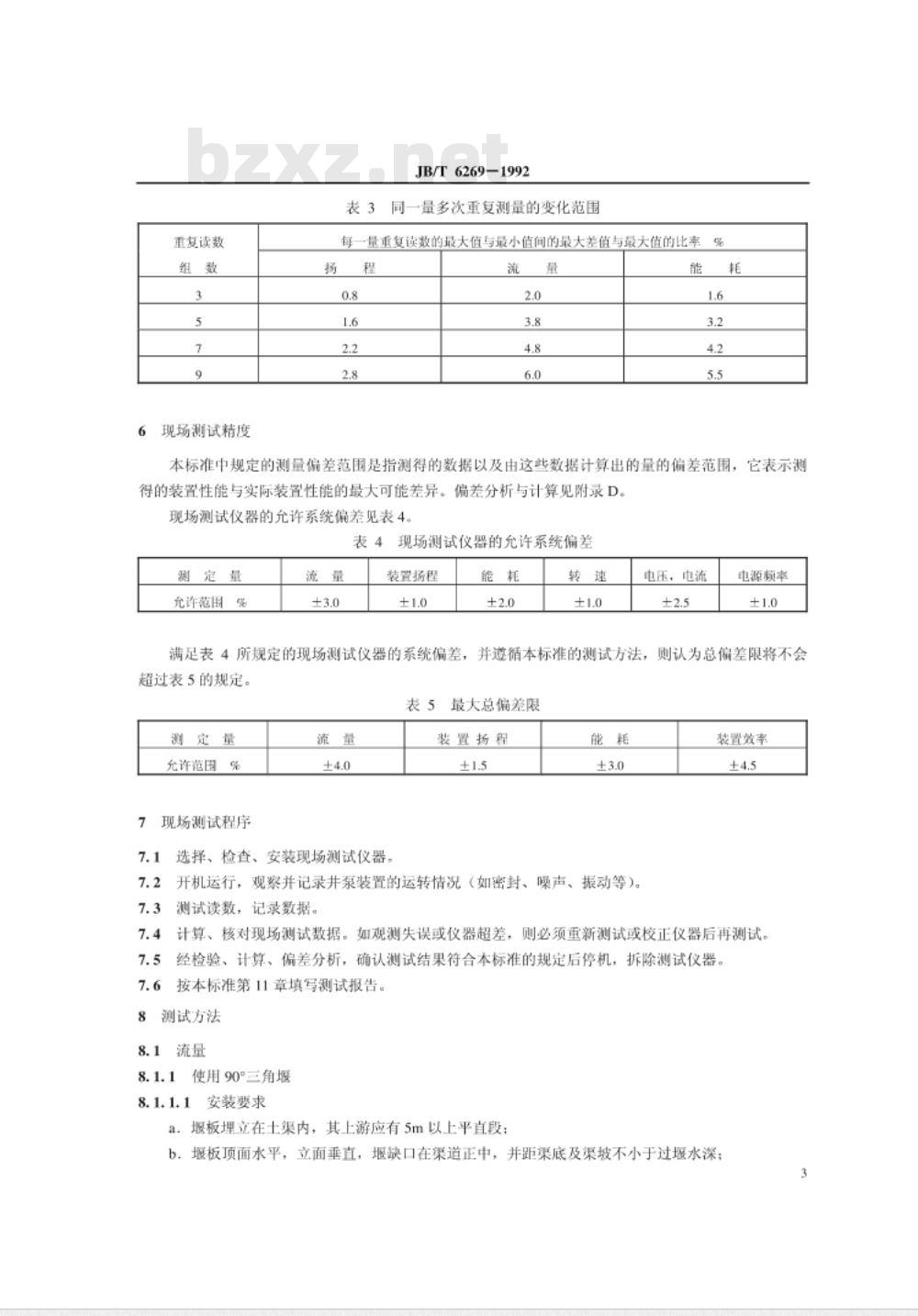

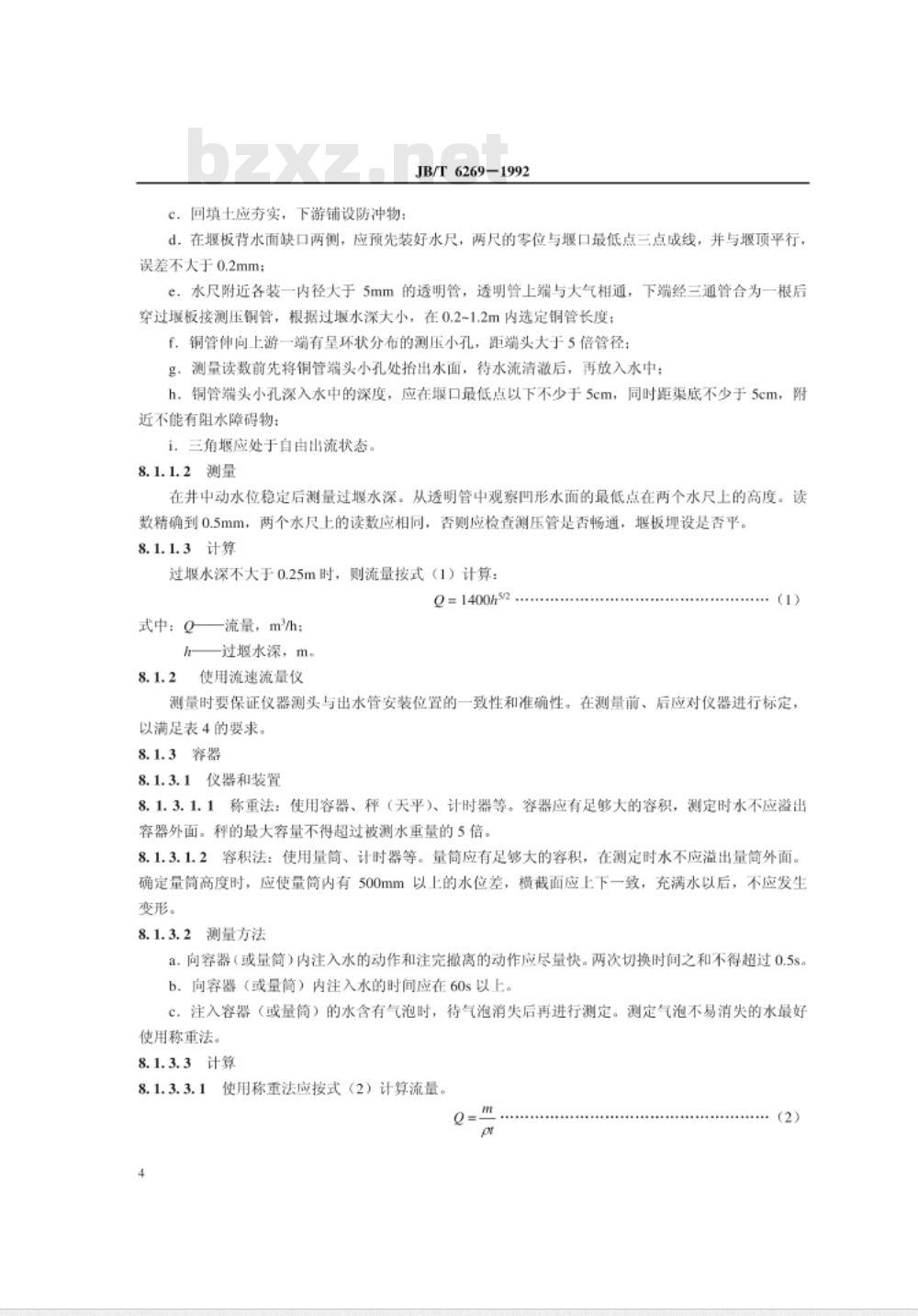

中华人民共和国机械行业标准 JB/T6269-1992 并泵装置现场测试规程 1992-06-10发布，1993-07-01实施 本标准规定了井泵装置现场测试的基本原则、要求和方法。适用于并泵装置的现场测试。 1 范围 本标准规定了井泵装置现场测试的基本原则、要求和方法，适用于并泵装置的现场测试。 2 规范性引用文件 本标准引用了以下标准： GB3216, GB8916, GB/T12785, ZBJ90001。 3 术语 3.1 井泵装置 由动力机、传动机构、水泵及管路等组成的系统装置。井泵装置的功能包括离心泵、混流泵、轴流泵和旋涡泵试验方法，适用于潜水电泵、台架性能试验等。 3.2 井泵装置出口水位基准面 井泵装置出口水位基准面是从井中动水位到井泵装置出口水位基准面的垂直距离。 3.3 装置扬程 井泵装置的扬程为从井中动水位到井泵装置出口水位基准面的垂直距离。 3.4 流量 单位时间内泵输送的水量。 3.5 能耗 3.5.1 电耗 单位时间电动机消耗的电能。3.5.2 油耗 单位时间柴油机消耗的柴油量。3.5.3 能源单耗 井泵装置在运行过程中，提水1千米·米所消耗的能量。 3.6 装置效率 并泵装置的输出功率与输入功率的比值。 4 现场测试仪器 4.1 凡能满足表1规定的仪器均可使用，建议使用表1所列的仪器。 测试仪器包括流量计、扬程仪、电流电压表、微电脑电机电量监测仪等，必须在法定计量单位检定的有效期内。 5 现场测试条件 5.1 测试人员必须经过专业培训，井内水位和装置运行必须稳定。 6 测量误差 现场测试数据的重复读数及偏差应符合规定的精度范围。 7 现场测试程序 7.1 选择、检查、安装现场测试仪器，开机运行并记录井泵装置的运转情况。7.2 测试数据的记录、计算及偏差分析应符合标准要求。 8 测试方法 8.1 流量测量 8.1.1 使用90°三角堰进行流量测量，堰板安装要求包括堰板埋立在土渠内，上游需有5米以上的平直段，下游铺设防冲物，堰板两侧应安装水尺，误差不大于0.2。 附录D 偏差分析与计算方法，见附录D。 本标准中规定的测量偏差范围是指测得的数据以及由这些数据计算出的量的偏差范围，它表示测得的装置性能与实际装置性能的最大可能差异。
