【机械行业标准(JB)】 谷物播种机 双圆盘开沟器

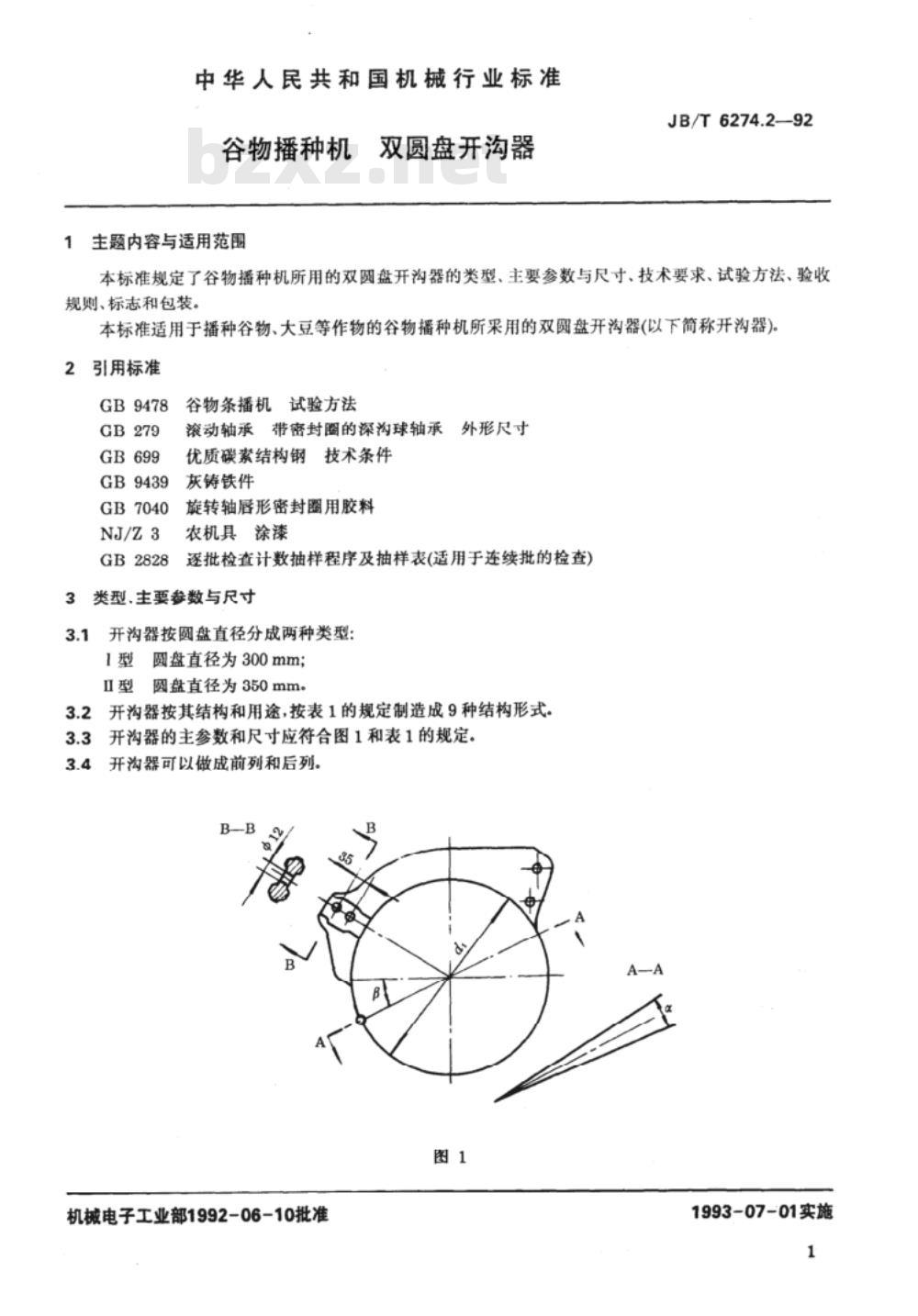

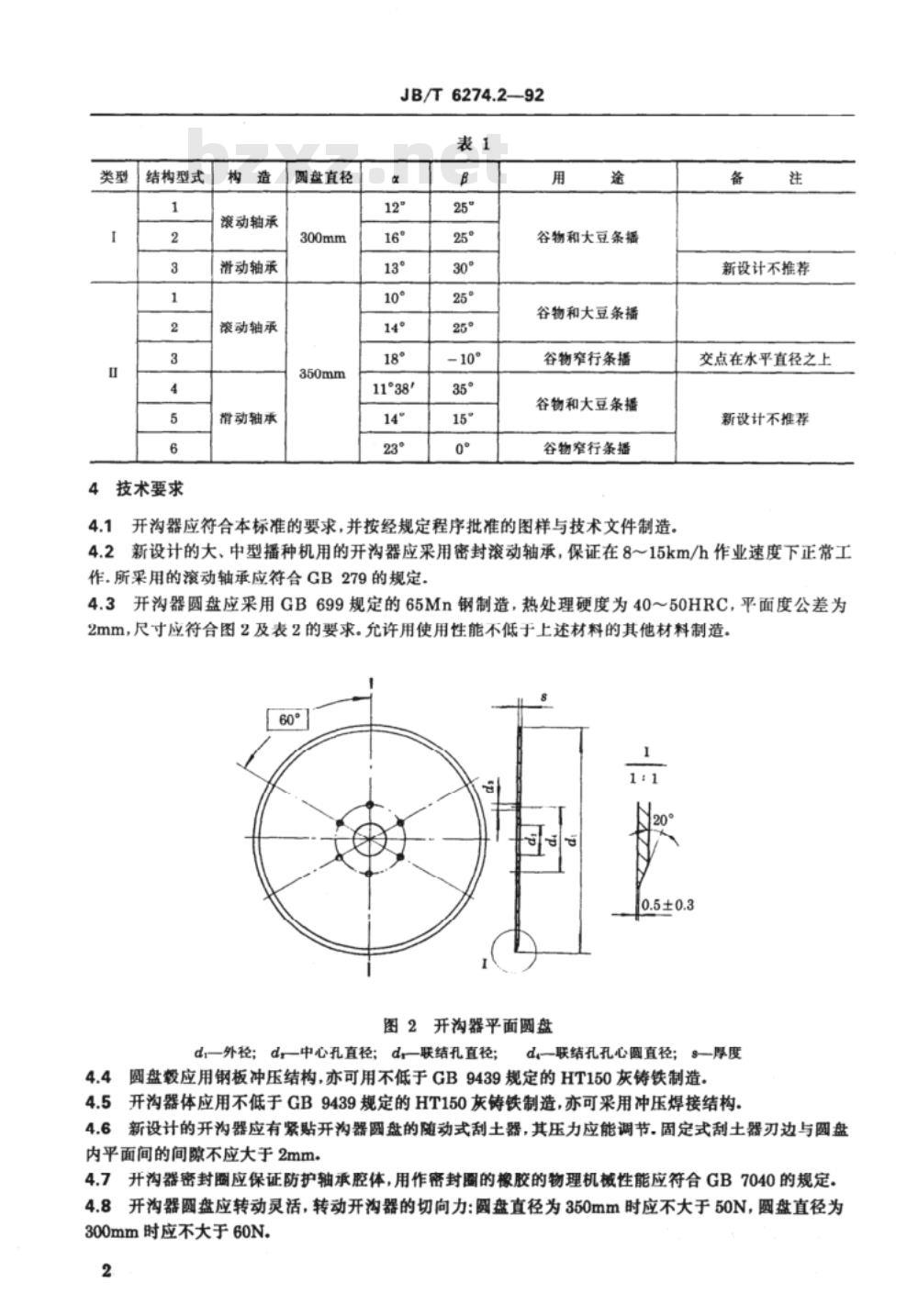

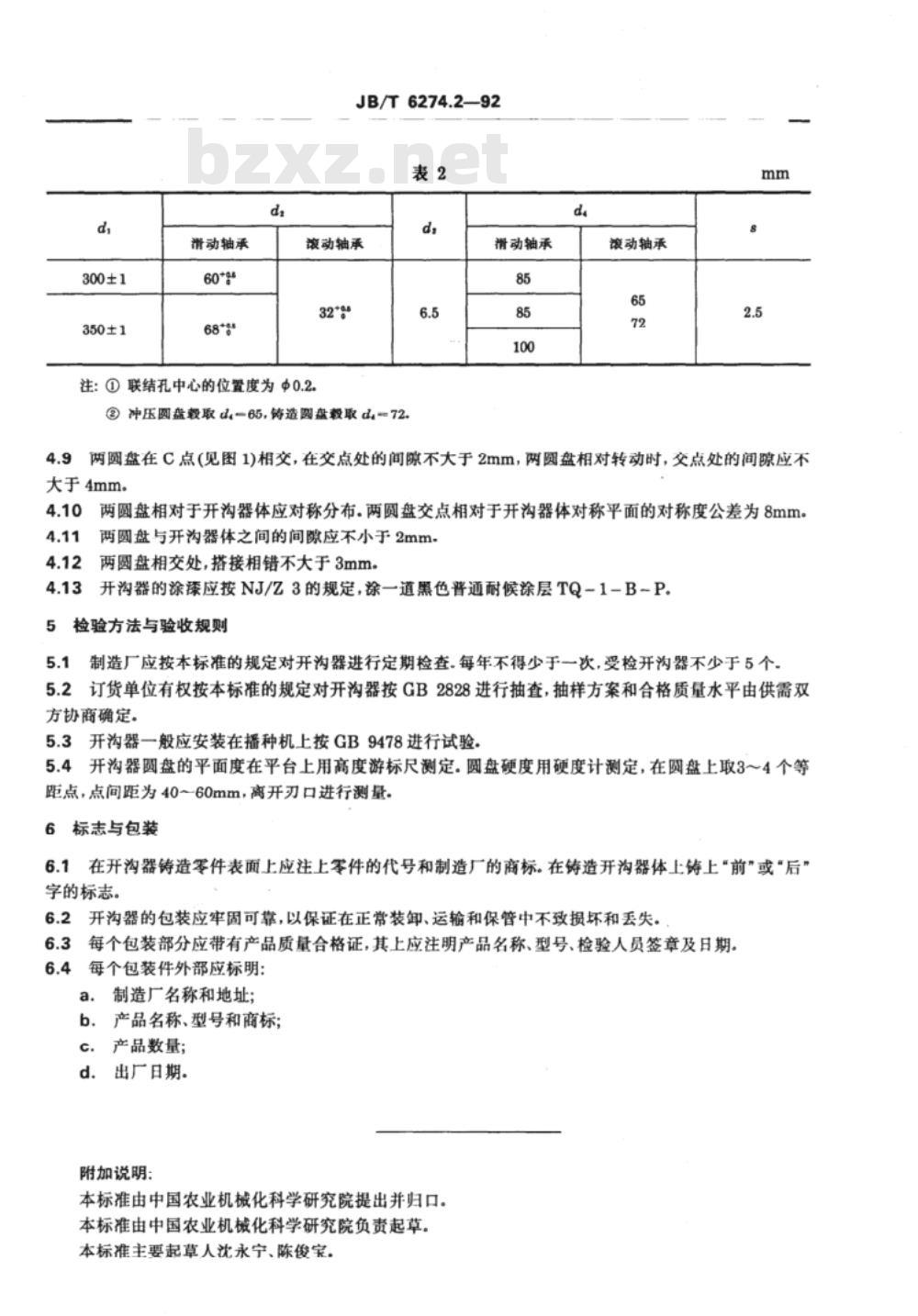

中华人民共和国机械行业标准 JB/T6274.2—92 谷物播种机 双圆盘开沟器 1992-06-10发布 1993-07-01实施 1 范围 本标准规定了谷物播种机所用的双圆盘开沟器的类型、主要参数与尺寸、技术要求、试验方法、验收规则、标志和包装。 本标准适用于播种谷物、大豆等作物的谷物播种机所采用的双圆盘开沟器（以下简称开沟器）。 2 规范性引用文件 GB9478，GB279，GB699，GB9439，GB7040，NJ/Z3，GB2828。 3 类型、主要参数与尺寸 3.1 开沟器按圆盘直径分成两种类型： 1型：圆盘直径为300mm； Ⅱ型：圆盘直径为350mm。 3.2 开沟器按其结构和用途，按表1的规定制造成9种结构形式。 3.3 开沟器的主要参数和尺寸应符合图1和表1的规定。 3.4 开沟器可以做成前列和后列。 4 技术要求 4.1 开沟器应符合本标准的要求，并按经规定程序批准的图样与技术文件制造。 4.2 新设计的大、中型播种机用的开沟器应采用密封滚动轴承，保证在8～15km/h作业速度下正常工作，所采用的滚动轴承应符合GB279的规定。 4.3 开沟器圆盘应采用GB699规定的65Mn钢制造，热处理硬度为40～50HRC，平面度公差为2mm，尺寸应符合图2及表2的要求。允许用使用性能不低于上述材料的其他材料制造。 4.4 圆盘毂应用钢板冲压结构，亦可用不低于GB9439规定的HT150灰铸铁制造。 4.5 开沟器体应用不低于GB9439规定的HT150灰铸铁制造，亦可采用冲压焊接结构。 4.6 新设计的开沟器应有紧贴开沟器圆盘的随动式刮土器，其压力应能调节。固定式刮土器刃边与圆盘内平面间的间隙不应大于2mm。 4.7 开沟器密封圈应保证防护轴承腔体，用作密封图的橡胶的物理机械性能应符合GB7040的规定。 4.8 开沟器圆盘应转动灵活，转动开沟器的切向力：圆盘直径为350mm时应不大于50N，圆盘直径为300mm时应不大于60N。 4.9 两圆盘在C点（见图1）相交，在交点处的间隙不大于2mm，两圆盘相对转动时，交点处的间隙应不大于4mm。 4.10 两圆盘相对于开沟器体应对称分布。两圆盘交点相对于开沟器体对称平面的对称度公差为8mm。两圆盘与开沟器体之间的间隙应不小于2mm。 4.11 两圆盘相交处，搭接相错不大于3mm。 4.12 开沟器的涂漆应按NJ/Z3的规定，涂一道黑色普通耐候涂层TQ-1-B-P。 5 检验方法与验收规则 5.1 制造厂应按本标准的规定对开沟器进行定期检查，每年不得少于一次，受检开沟器不少于5个。 5.2 订货单位有权按本标准的规定对开沟器按GB2828进行抽查，抽样方案和合格质量水平由供需双方协商确定。 5.3 开沟器一般应安装在播种机上按GB9478进行试验。 5.4 开沟器圆盘的平面度在平台上用高度游标尺测定，圆盘硬度用硬度计测定，在圆盘上取3～4个等距点，点间距为40～60mm，离开刃口进行测量。 6 标志与包装 6.1 在开沟器铸造零件表面应标明生产厂名、产品型号及其他相关标志。
