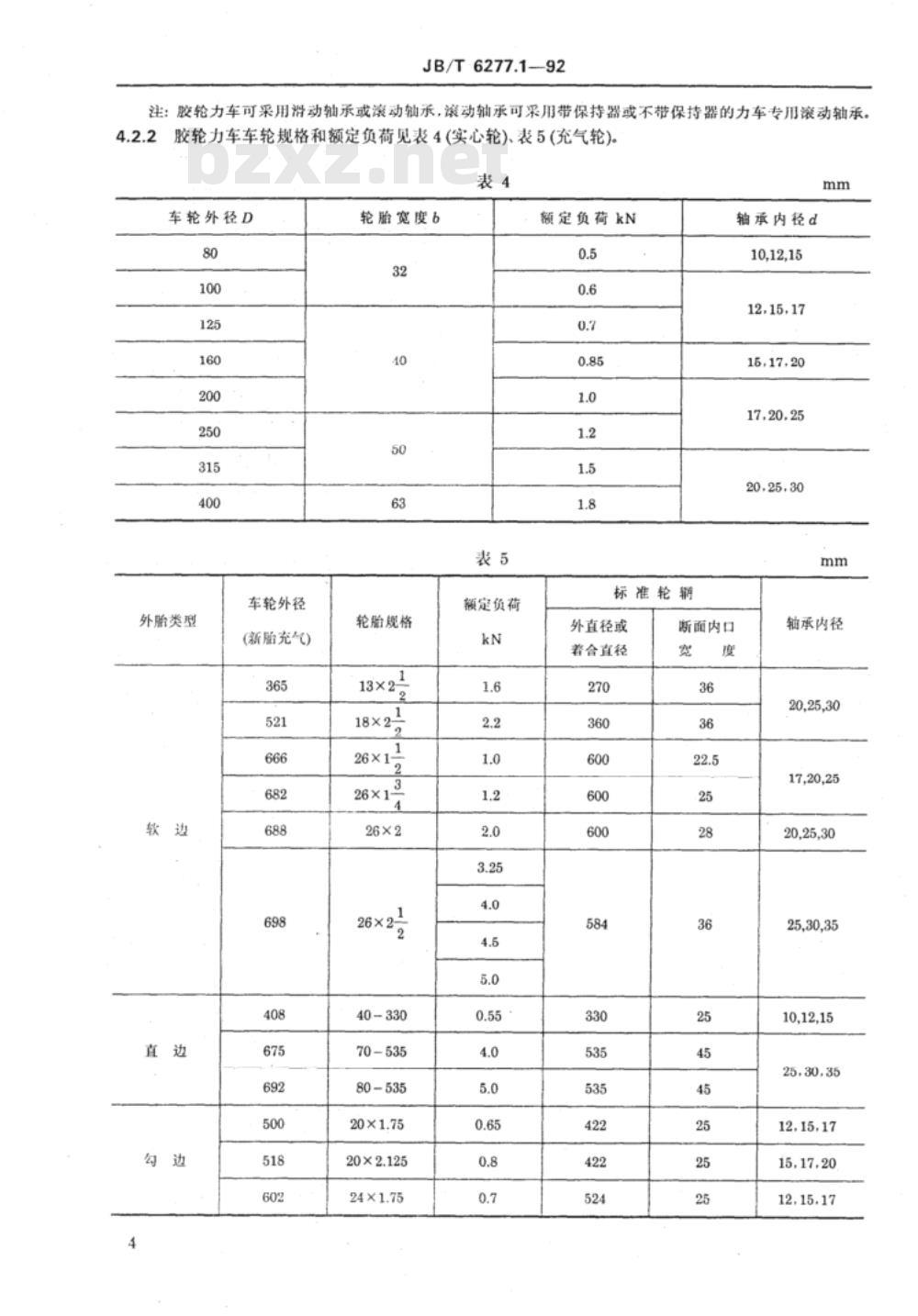

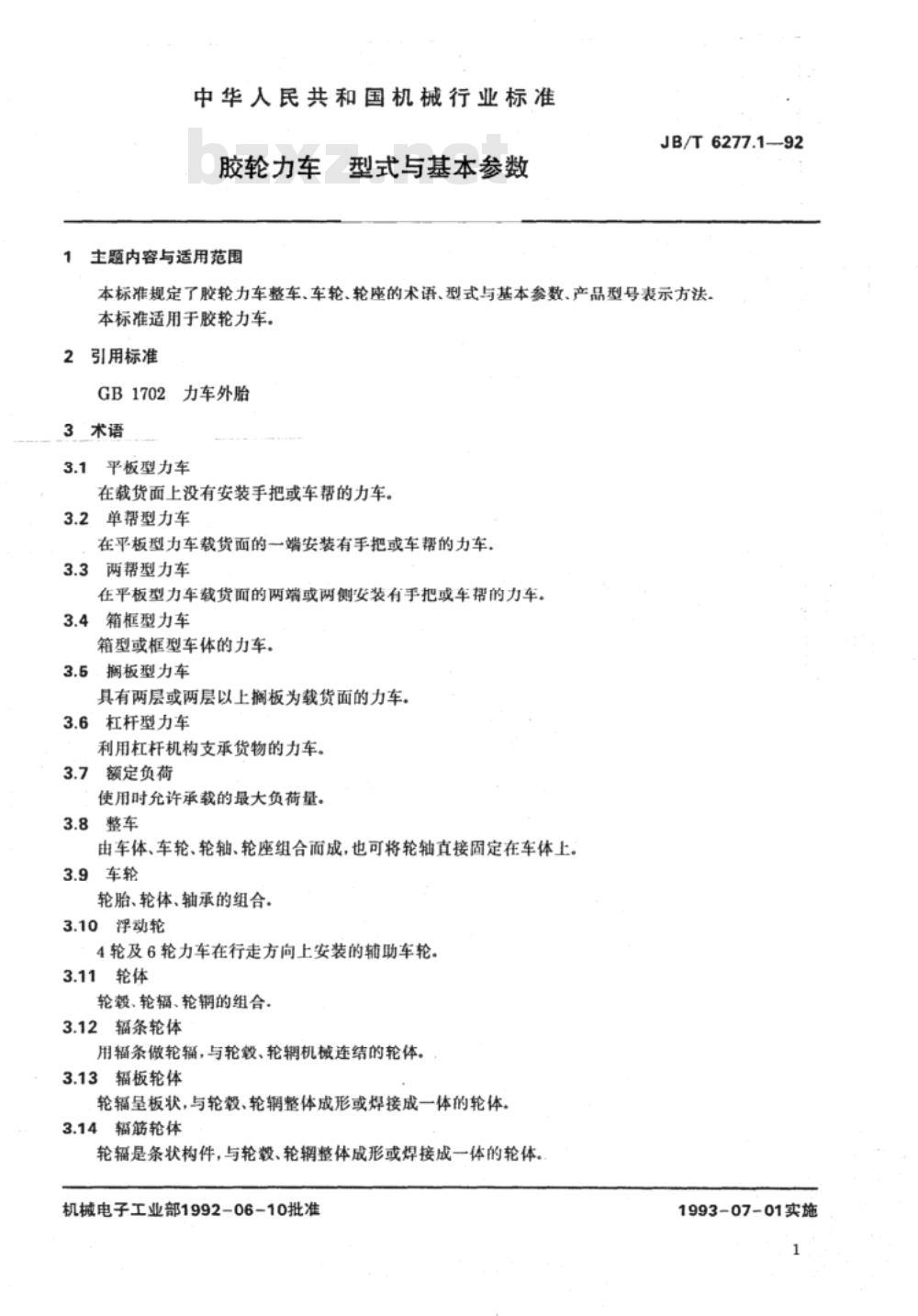

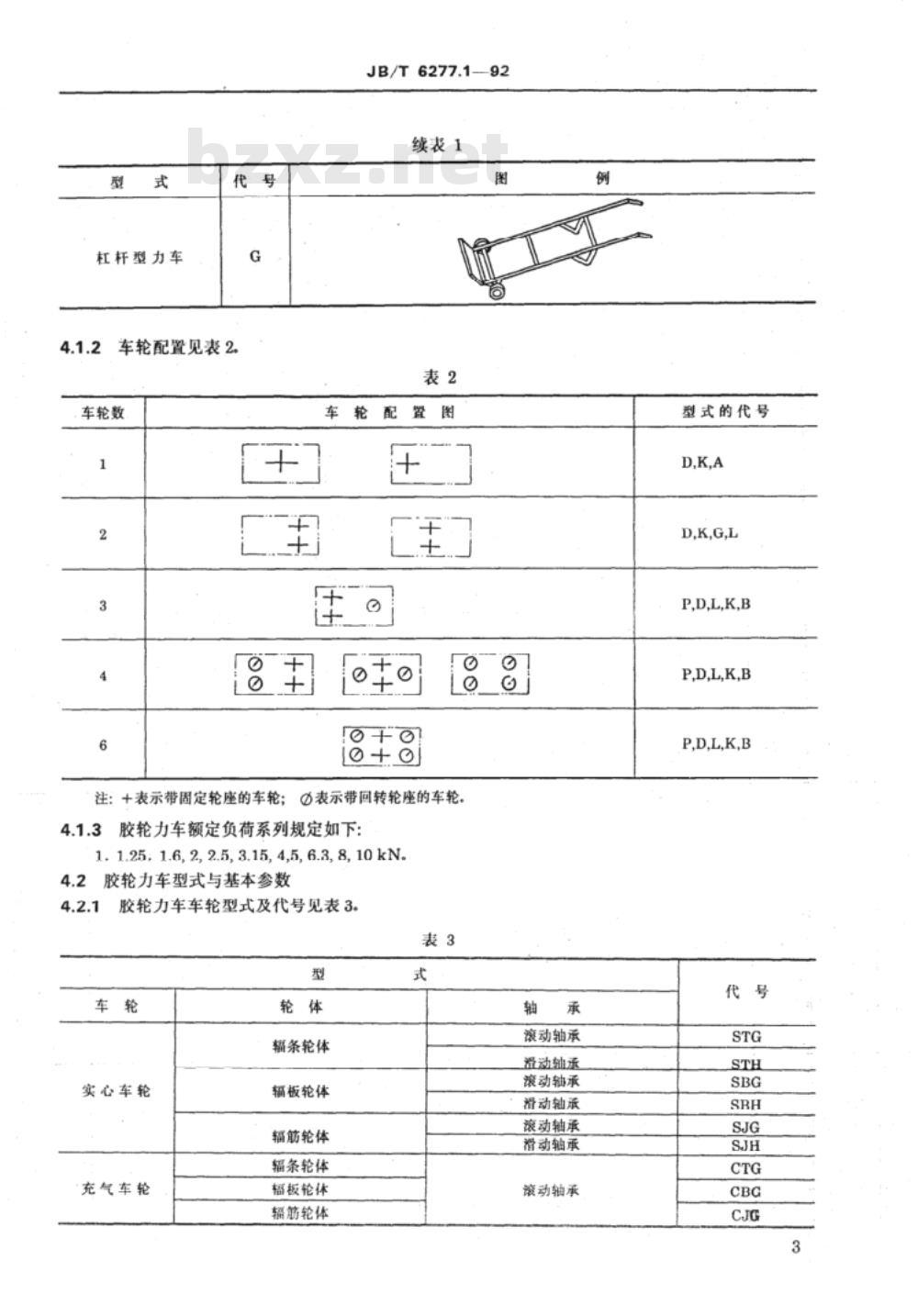

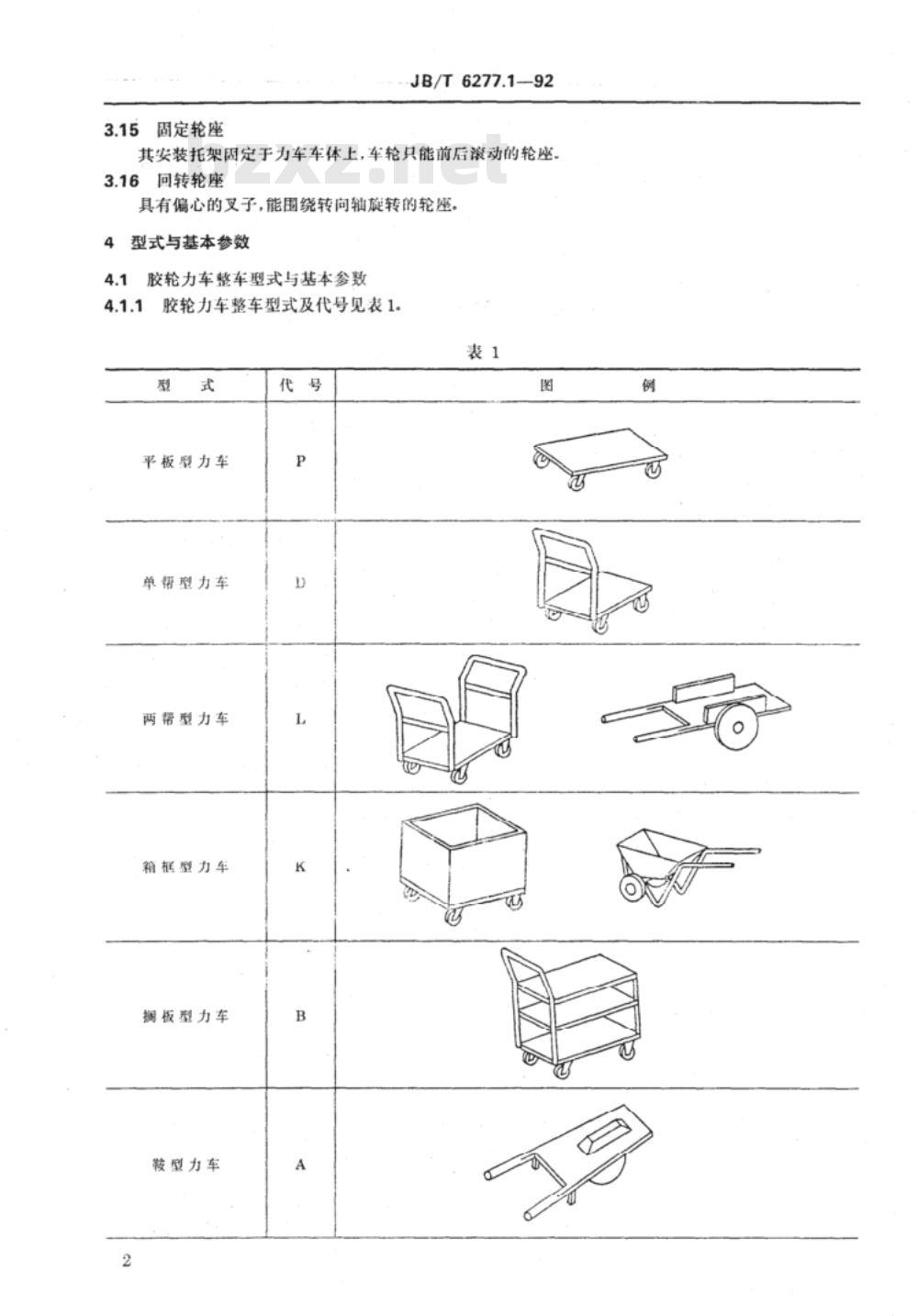

中华人民共和国机械行业标准 JB/T6277.1-92 胶轮力车 型式与基本参数 1992-06-10发布 1993-07-01实施 1 范围 本标准规定了胶轮力车整车、车轮、轮座的术语、型式与基本参数、产品型号表示方法。本标准适用于胶轮力车。 2 规范性引用文件 GB1702 力车外胎。 3 术语 3.1 平板型力车：在载货面上没有安装手把或车帮的力车。 3.2 单帮型力车：在平板型力车载货面的一端安装有手把或车帮的力车。 3.3 两帮型力车：在平板型力车载货面的两端或两侧安装有手把或车帮的力车。 3.4 箱框型力车：箱型或框型车体的力车。 3.5 搁板型力车：具有两层或两层以上搁板为载货面的力车。 3.6 杠杆型力车：利用杠杆机构支承货物的力车。 3.7 额定负荷：使用时允许承载的最大负荷量。 3.8 整车：由车体、车轮、轮轴、轮座组合而成，也可将轮轴直接固定在车体上。 3.9 车轮：轮胎、轮体、轴承的组合。 3.10 浮动轮：4轮及6轮力车在行走方向上安装的辅助车轮。 3.11 轮体：轮毅、轮辐、轮辋的组合。 3.12 辐条轮体：用辐条做轮辐，与轮毂、轮辋机械连结的轮体。 3.13 辐板轮体：轮辐呈板状，与轮毂、轮辋整体成形或焊接成一体的轮体。 3.14 辐筋轮体：轮辐是条状构件，与轮毂、轮辋整体成形或焊接成一体的轮体。 3.15 固定轮座：其安装托架固定于力车车体上，轮子只能前后滚动的轮座。 3.16 回转轮座：具有偏心的叉子，能围绕转向轴旋转的轮座。 4 型式与基本参数 4.1 胶轮力车整车型式与基本参数 4.1.1 胶轮力车整车型式及代号见表1。 表1 型式代号 平板型力车 B 单帮型力车 A 两帮型力车 G 箱框型力车 F 搁板型力车 D 杠杆型力车 E 4.1.2 车轮配置见表2。 表2 车轮配置图 注：十表示带固定轮座的车轮；①表示带回转轮座的车轮。 4.1.3 胶轮力车额定负荷系列规定如下：1.1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8, 10 kN。 4.2 胶轮力车型式与基本参数 4.2.1 胶轮力车车轮型式及代号见表3。 表3 车轮型式及代号 实心车轮 D 充气车轮 K 辐条轮体 G 辐板轮体 L 辐筋轮体 P 4.2.2 胶轮力车车轮规格和额定负荷见表4(实心轮)和表5(充气轮)。 表4 实心轮车轮外径及规格 车轮外径 D (mm) 80 100 125 160 200 250 315 400 额定负荷 (kN) 1.6 2.2 3.0 3.6 4.5 6.3 8.0 10.0 表5 充气轮车轮外径及规格 车轮外径 D (mm) 365 521 666 682 688 698 408 675 额定负荷 (kN) 0.5 0.6 0.7 0.85 1.0 1.2 1.5 1.8 5 其他要求 胶轮力车可采用滑动轴承或滚动轴承，滚动轴承可采用带保持器或不带保持器的力车专用滚动轴承。 机械电子工业部 1992-06-10批准 1993-07-01实施
