【机械行业标准(JB)】 圆盘耙 技术条件

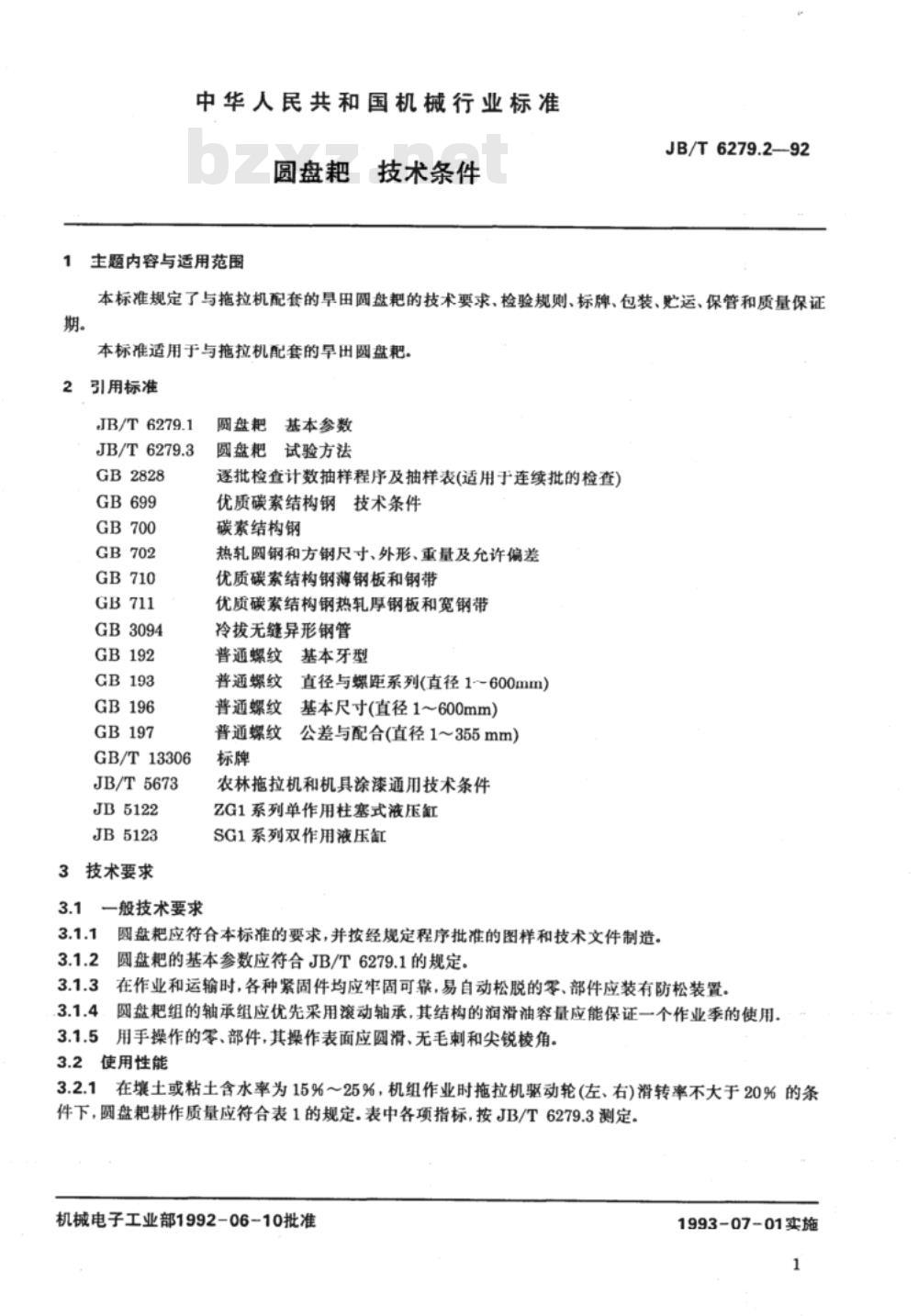

中华人民共和国机械行业标准 JB/T6279.2—92 圆盘耙 技术条件 发布日期：1992-06-10 实施日期：1993-07-01 发布单位：中华人民共和国机械电子工业部 本标准规定了与拖拉机配套的圆盘耙的技术要求、检验规则、标牌、包装、运输、保管和质量保证。适用于与拖拉机配套的旱田圆盘耙。 2 引用标准 JB/T6279.1 JB/T6279.3 GB2828 GB699 GB700 GB702 GB710 GB711 GB3094 GB192 GB193 GB196 GB197 GB/T13306 JB/T5673 JB5122 JB5123 3 技术要求 3.1 一般技术要求 3.1.1 圆盘耙基本参数应符合JB/T6279.1的规定。 3.1.2 圆盘耙的试验方法应按规定进行。 3.1.3 在作业和运输时，所有紧固件均应牢固可靠，易自动松脱的零件应装有防松装置。 3.1.4 圆盘耙的轴承组应优先采用滚动轴承，其结构的润滑油容量应能保证一个作业季节的使用。 3.1.5 用手操作的零部件，其表面应圆滑、无毛刺和尖锐棱角。 3.2 使用性能 3.2.1 在壤土或粘土含水率为15%～25%，机组作业时拖拉机驱动轮滑转率不大于20%的条件下，圆盘耙耕作质量应符合表1的规定。表中各项指标按JB/T6279.3测定。 表1 圆盘耙耕作质量 序号 项目 轻粑 中粑 重粑 1 粑深稳定性变异系数 % ≤15.0 ≤17.5 ≤20.0 2 碎土率 % >70 >60 >55 3 粑后地表标准差 cm ≤3.5 ≤4.0 ≤4.5 4 粑后沟底平整度标准差 cm >75 >80 >80 5 灭茬率 % >80 >80 >75 6 牵引功率利用率 % >80 >80 >75 注：① 轻粑适用于悬挂中耙，主要用于耕后碎土。② 中粑主要用于耕后碎土，按适宜偏角在麦茬地上作业。③ 重粑用于靶荐、粑荒或耕后碎土。 3.3 产品可靠性 3.3.1 产品的有效度（使用可靠性）和首次故障前工作量应符合表2的规定。 表2 产品可靠性 序号 项目 轻粑 中粑 重粑 1 有效度（使用可靠性） % >90 >85 >80 2 首次故障前工作量 ha/m幅宽 >30 >25 >20 3.3.2 使用可靠性考核全过程中，牵引架、机架、耙组梁、运输机构、耙片在正常作业时不得发生损坏、永久变形、卷刃或脆裂情况。 3.3.3 小型拖拉机配套圆盘耙的使用可靠性考核作业量为每米耙幅不少于40ha；大中型拖拉机配套圆盘耙的使用可靠性考核作业量为每米耙幅不少于60ha。 3.4 耙片 3.4.1 靶片应采用不低于GB699、GB710和GB711中规定的65钙钢板制造，并进行热处理，硬度应为38～48HRC。 3.4.2 粑片硬度合格率应大于或等于85%。硬度合格点数 × 100% / 检测点数 3.4.3 粑片刃口厚度：当粑片厚度小于或等于5mm时，刃口厚度应不大于0.8mm；当粑片厚度大于5mm时，刃口厚度应不大于1.0mm。 4 其他要求 4.1 圆盘耙应符合本标准的所有要求，并按规定的程序批准的图样和技术文件进行制造。 4.2 圆盘耙的相关图样和技术文件应由制造商提供，并进行定期检验和验证。
