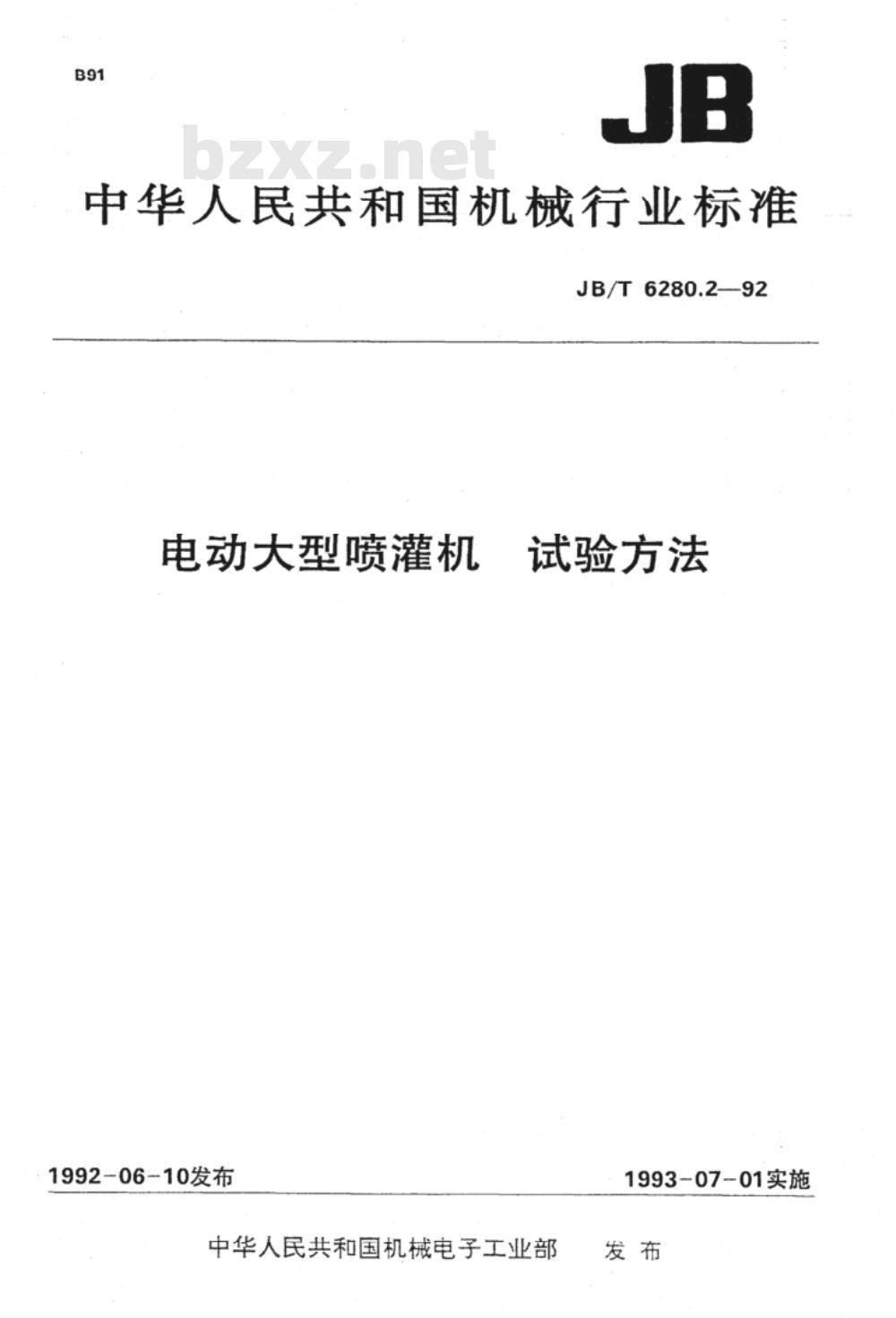

【机械行业标准(JB)】 电动大型喷灌机 试验方法

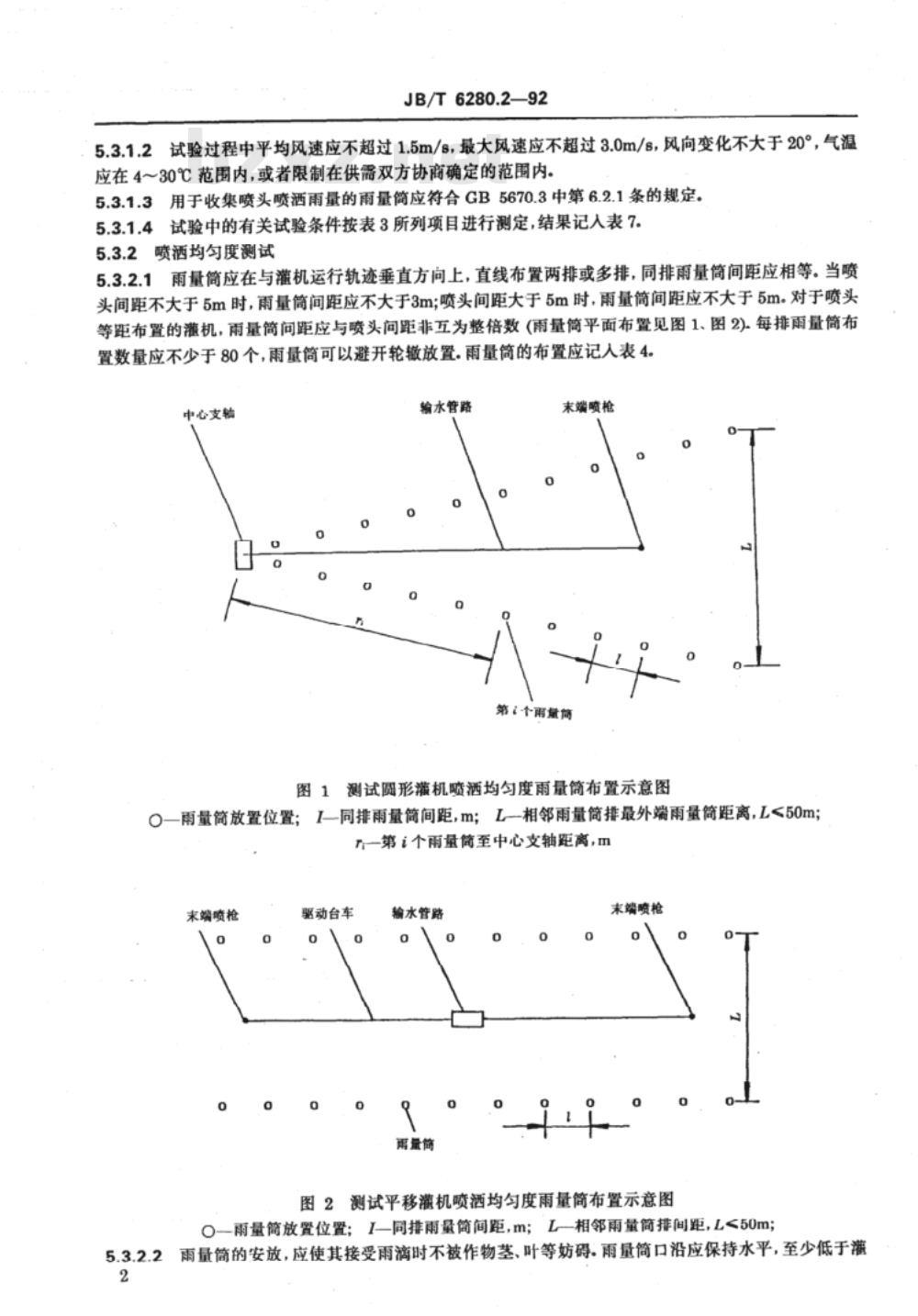

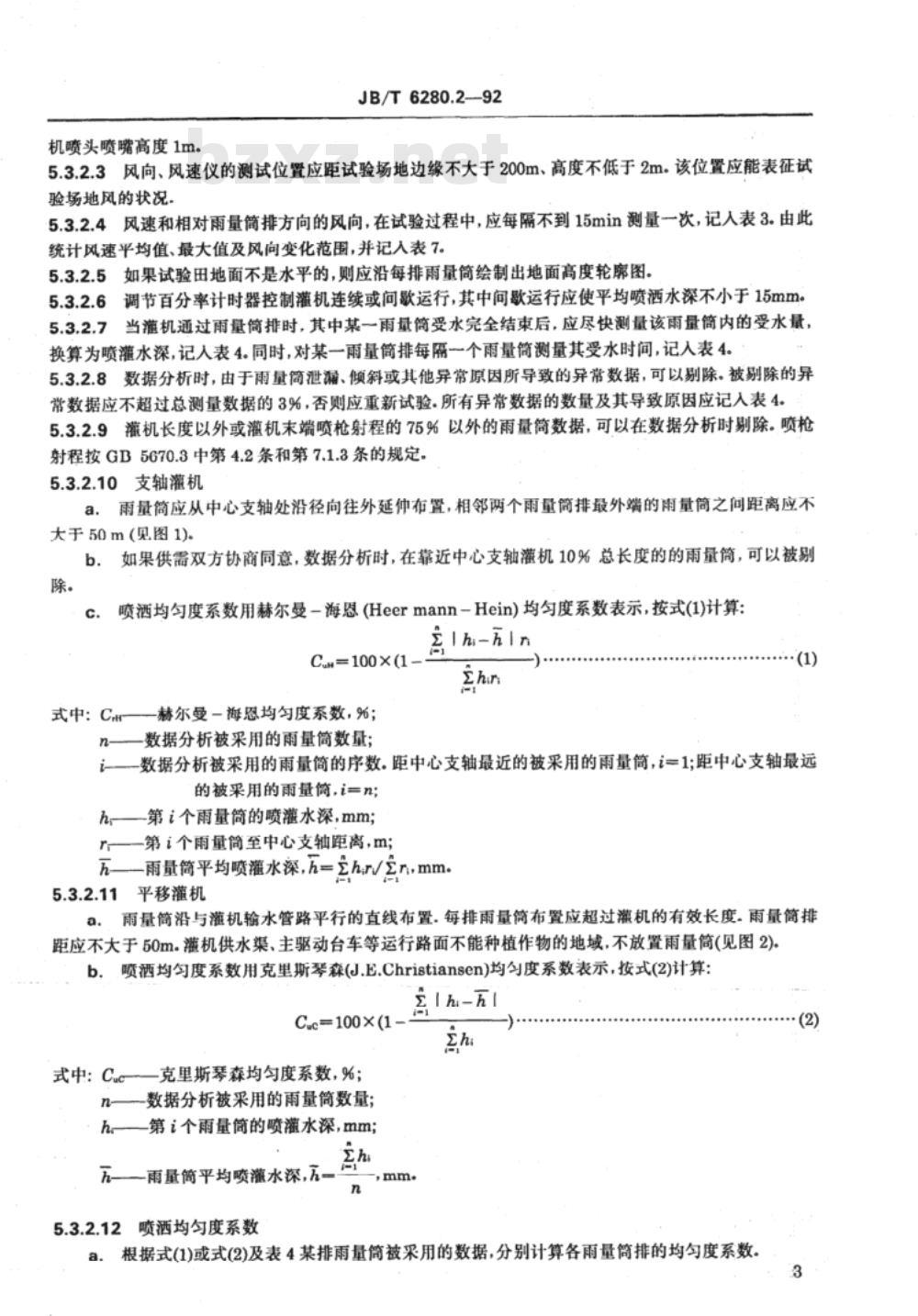

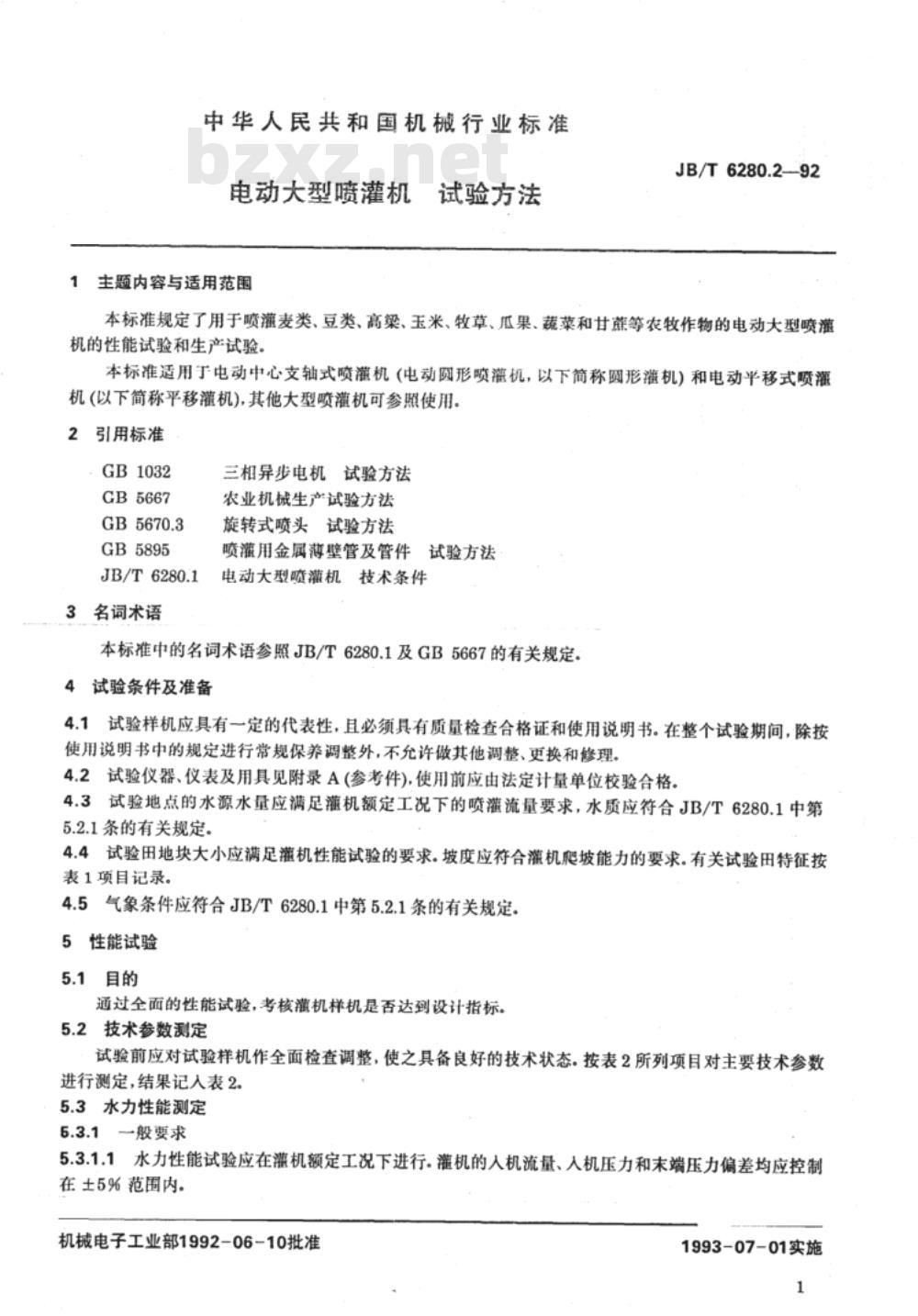

中华人民共和国机械行业标准 JB/T6280.2-92 电动大型喷灌机试验方法 发布日期：1992-06-10 实施日期：1993-07-01 发布单位：中华人民共和国机械电子工业部 1 主题内容与适用范围 本标准规定了用于喷灌麦类、豆类、高梁、玉米、牧草、瓜果、蔬菜和甘蔗等农牧作物的电动大型喷灌机的性能试验和生产试验。本标准适用于电动中心支轴式喷灌机（电动圆形喷灌机，以下简称圆形灌机）和电动平移式喷灌机（以下简称平移灌机），其他大型喷灌机可参照使用。 2 引用标准 GB1032 GB5667 GB5670.3 GB5895 JB/T6280.1 3 名词术语 本标准中的名词术语参照JB/T6280.1及GB5667的有关规定。 4 试验条件及准备 4.1 试验样机应具有一定的代表性，且必须具有质量检查合格证和使用说明书。在整个试验期间，除按使用说明书中的规定进行常规保养调整外，不允许做其他调整、更换和修理。 4.2 试验仪器、仪表及用具见附录A（参考件）。使用前应由法定计量单位校验合格。 4.3 试验地点的水源水量应满足灌机额定工况下的喷灌流量要求，水质应符合JB/T6280.1中第5.2.1条的有关规定。 4.4 试验田地块大小应满足灌机性能试验的要求。坡度应符合灌机爬坡能力的要求。有关试验田特征按表1项目记录。 4.5 气象条件应符合JB/T6280.1中第5.2.1条的有关规定。 5 性能试验 5.1 目的 通过全面的性能试验，考核灌机样机是否达到设计指标。 5.2 技术参数测定 试验前应对试验样机作全面检查调整，使之具备良好的技术状态。按表2所列项目对主要技术参数进行测定，结果记入表2。 5.3 水力性能测定 5.3.1 一般要求 5.3.1.1 水力性能试验应在灌机额定工况下进行，灌机的人机流量、人机压力和末端压力偏差均应控制在±5%范围内。 5.3.1.2 试验过程中平均风速应不超过1.5m/s，最大风速应不超过3.0m/s，风向变化不大于20°，气温应在4～30℃范围内，或者限制在供需双方协商确定的范围内。 5.3.1.3 用于收集喷头喷洒雨量的雨量筒应符合GB5670.3中第6.2.1条的规定。 5.3.2 喷洒均匀度测试 5.3.2.1 雨量筒应在与灌机运行轨迹垂直方向上，直线布置两排或多排，同排雨量筒间距应相等。当喷头间距不大于5m时，雨量筒间距应不大于3m；喷头间距大于5m时，雨量筒间距应不大于5m。对于喷头等距布置的灌机，雨量筒间距应与喷头间距非互为整倍数。 5.3.2.2 雨量筒的安放，应使其接受雨滴时不被作物茎、叶等妨碍。雨量筒口沿应保持水平，至少低于灌机喷头喷嘴高度1m。 5.3.2.3 风向、风速仪的测试位置应距试验场地边缘不大于200m，高度不低于2m。该位置应能表征试验场地风的状况。 5.3.2.4 风速和相对雨量筒排方向的风向，在试验过程中，应每隔不到15分钟测量一次，记录风速平均值、最大值及风向变化范围。 6 调节百分率计时器控制灌机连续或间歇运行，其中间歇运行应使平均喷洒水深不小于15mm。
