【机械行业标准(JB)】 电动大型喷灌机 技术条件

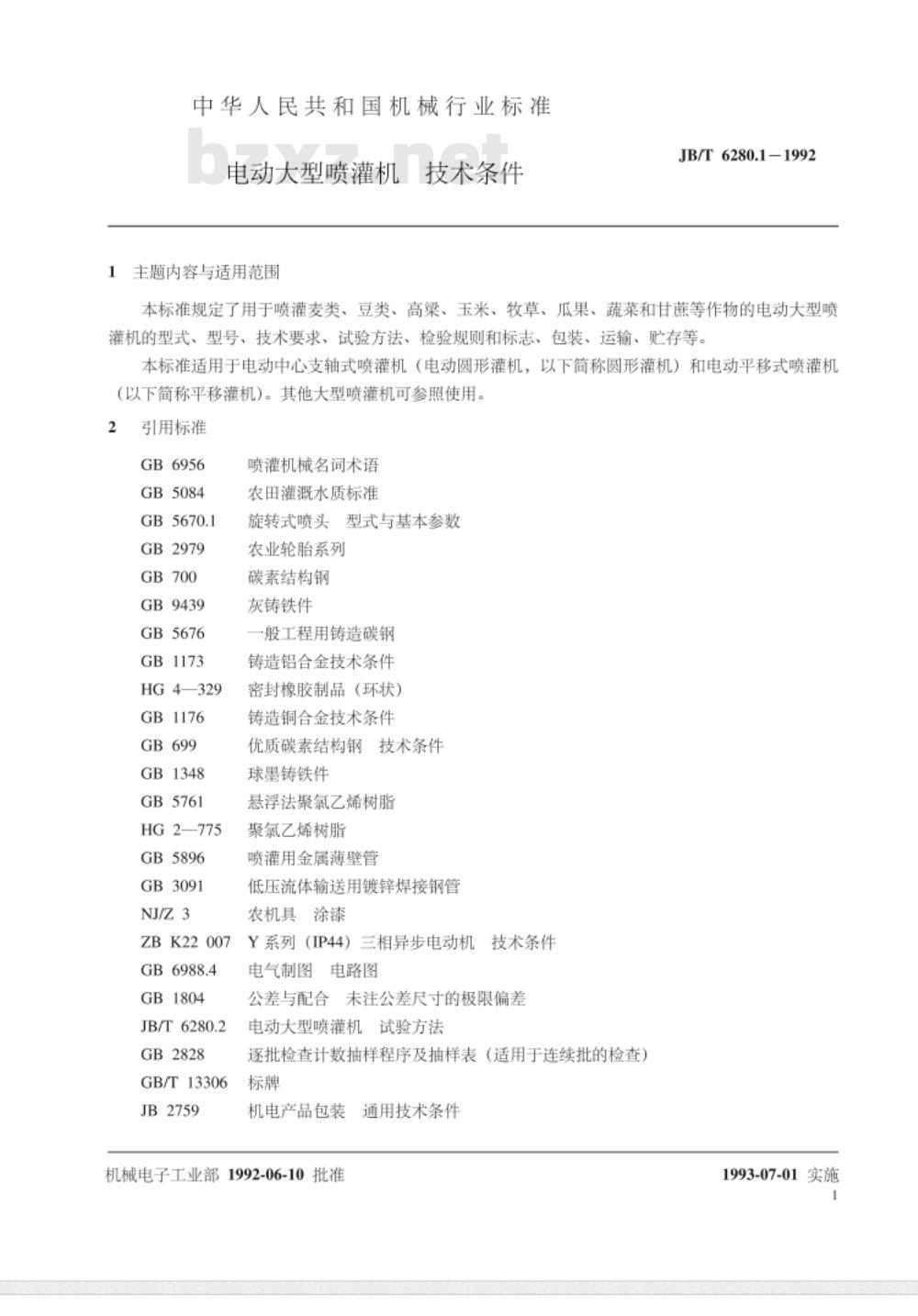

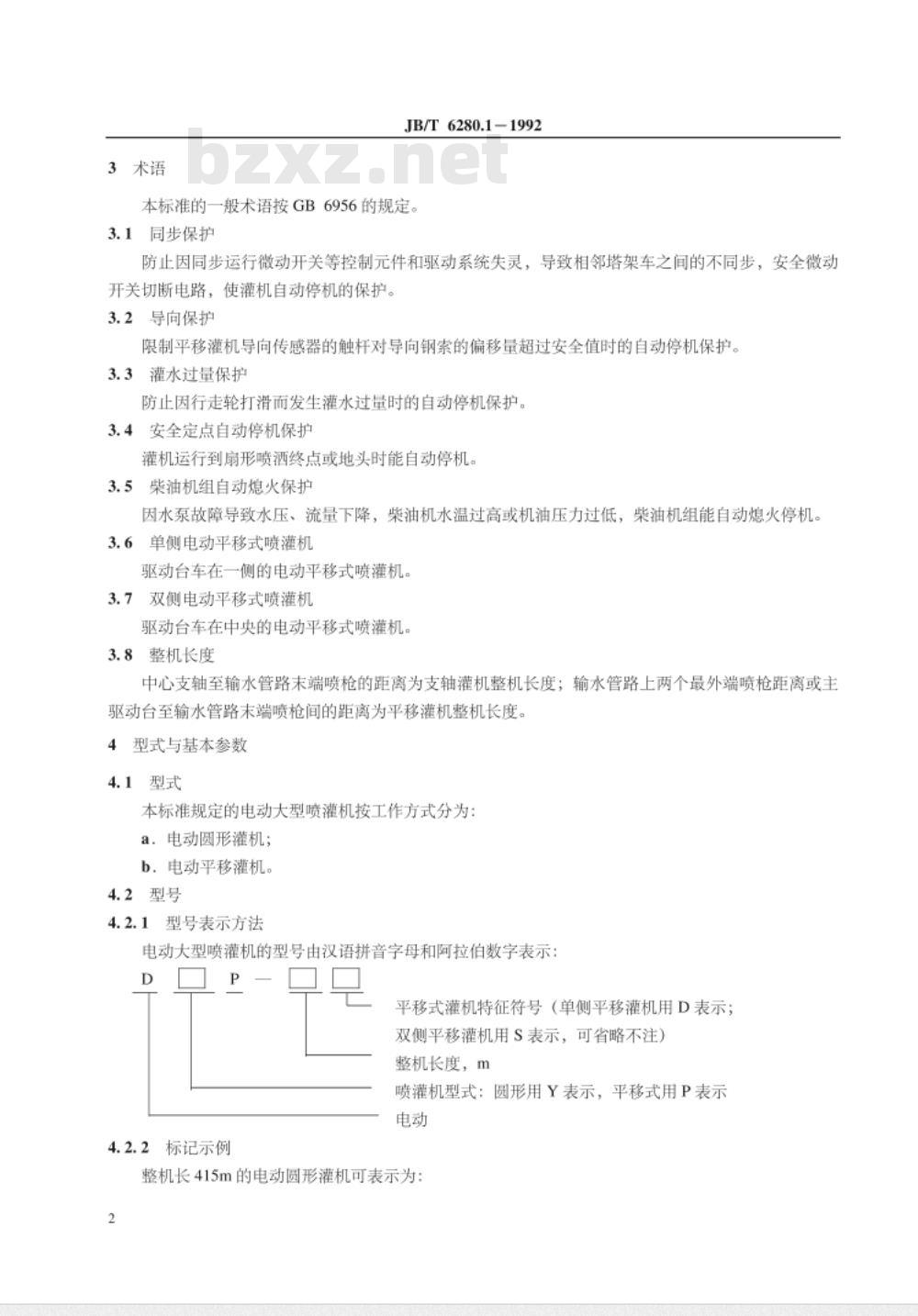

中华人民共和国机械行业标准 JB/T6280.1-1992 电动大型喷灌机 技术条件 发布日期：1992-06-10 实施日期：1993-07-01 发布单位：中华人民共和国机械电子工业部 本标准规定了用于喷灌麦类、豆类、高梁、玉米、牧草、瓜果、蔬菜和甘蔗等作物的电动大型喷灌机的型式、型号、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。本标准适用于电动中心支轴式喷灌机（电动圆形灌机，以下简称圆形灌机）和电动平移式喷灌机（以下简称平移灌机）。其他大型喷灌机可参照使用。 2 引用标准 GB6956 GB5084 GB5670.1 GB2979 GB700 GB9439 GB5676 GB1173 HG4—329 GB1176 GB 699 GB1348 GB5761 HG 2—775 GB5896 GB3091 NJ/Z3 ZBK22007 GB6988.4 GB1804 JB/T6280.2 GB2828 GB/T13306 JB2759 喷灌机械名词术语 农田灌溉水质标准 旋转式喷头型式与基本参数 农业轮胎系列 碳素结构钢 灰铸铁件 工程用铸造碳钢 铸造铝合金技术条件 密封橡胶制品（环状） 铸造铜合金技术条件 优质碳素结构钢技术条件 球墨铸铁件 悬浮法聚氯乙烯树脂 聚氯乙烯树脂 喷灌用金属薄壁管 低压流体输送用镀锌焊接钢管 农机具涂漆 Y系列（IP44）三相异步电动机推技术条件 电气制图电路图 公差与配合未注公差尺寸的极限偏差 3 术语 本标准的一般术语按GB6956的规定。 3.1 同步保护：防止因同步运行微动开关等控制元件和驱动系统失灵，导致相邻塔架车之间的不同步，安全微动开关切断电路，使灌机自动停机的保护。 3.2 导向保护：限制平移灌机导向传感器的触杆对导向钢索的偏移量超过安全值时的自动停机保护。 3.3 灌水过量保护：防止因行走轮打滑而发生灌水过量时的自动停机保护。 3.4 安全定点自动停机保护：灌机运行到扇形喷头终点或地头时能自动停机。 3.5 柴油机组自动熄火保护：因水泵故障导致水压、流量下降，柴油机水温过高或机油压力过低时，柴油机组能自动熄火停机。 3.6 单侧电动平移式喷灌机：驱动台车在一侧的电动平移式喷灌机。 3.7 双侧电动平移式喷灌机：驱动台车在中央的电动平移式喷灌机。 3.8 整机长度：中心支轴至输水管路末端喷枪的距离为支轴灌机整机长度；输水管路上两个最外端喷枪距离或主驱动台至输水管路未端喷枪间的距离为平移灌机整机长度。 4 型式与基本参数 4.1 型式：本标准规定的电动大型喷灌机按工作方式分为： a. 电动圆形灌机； b. 电动平移灌机。 4.2 型号 4.2.1 型号表示方法：电动大型喷灌机的型号由汉语拼音字母和阿拉伯数字表示：D 表示平移式灌机特征符号（单侧平移灌机用D表示；双侧平移灌机用S表示，可省略不注）。整机长度，m 喷灌机型式：圆形用Y表示，平移式用P表示电动。 4.2.2 标记示例：整机长415米的电动圆形灌机可表示为：DYP415；整机长415米单侧电动平移灌机可表示为：DPP—415D。 5 技术要求 5.1 基本要求 电动大型喷灌机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 5.1.2 所用材料必须符合有关标准规定，进厂时应附有化学成分和力学性能报告。代用材料不得低于原设计材料要求的力学性能。 5.1.3 所用柴油机、发电机、直角传动齿轮等应符合相关标准要求。
