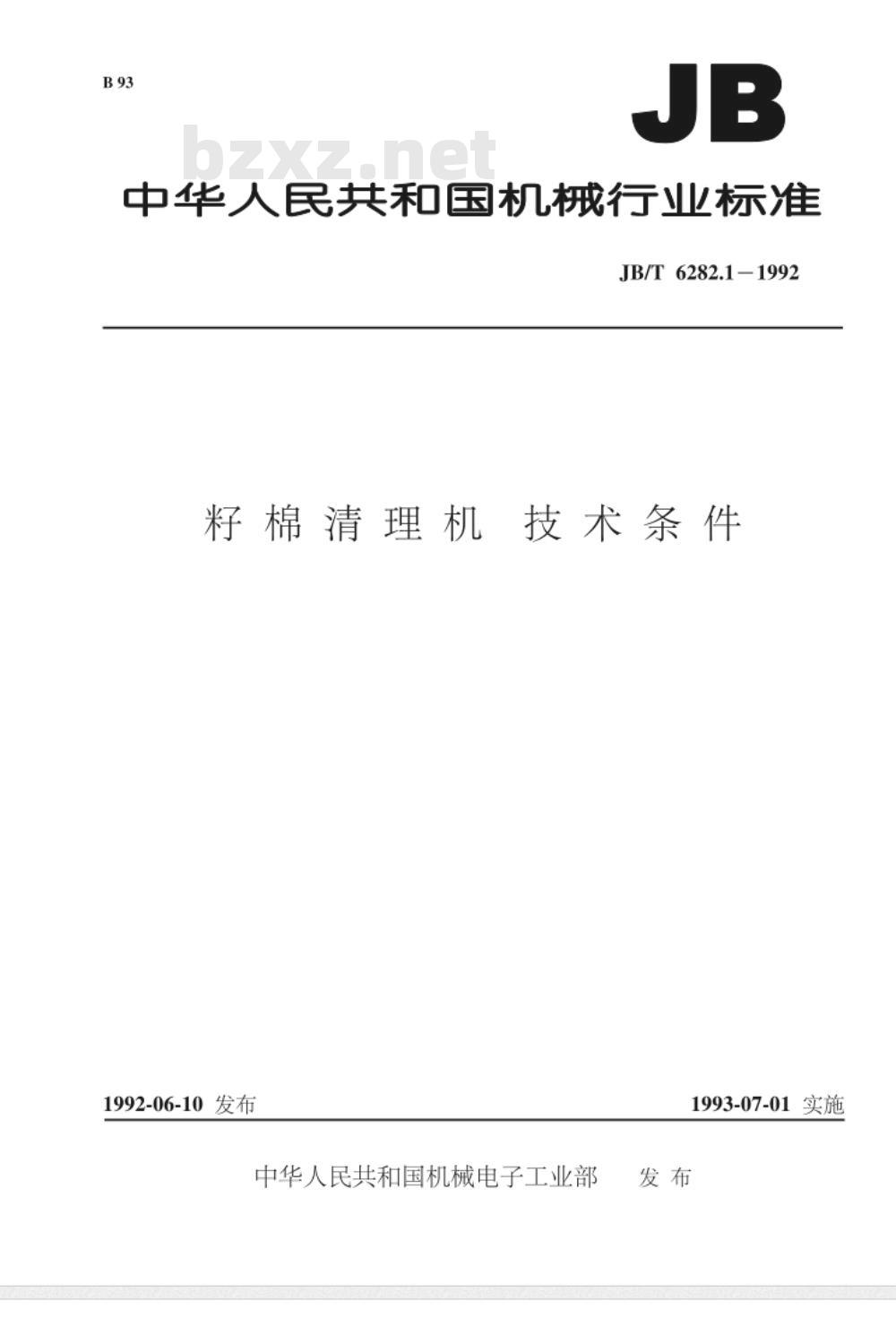

【机械行业标准(JB)】 籽棉清理机 技术条件

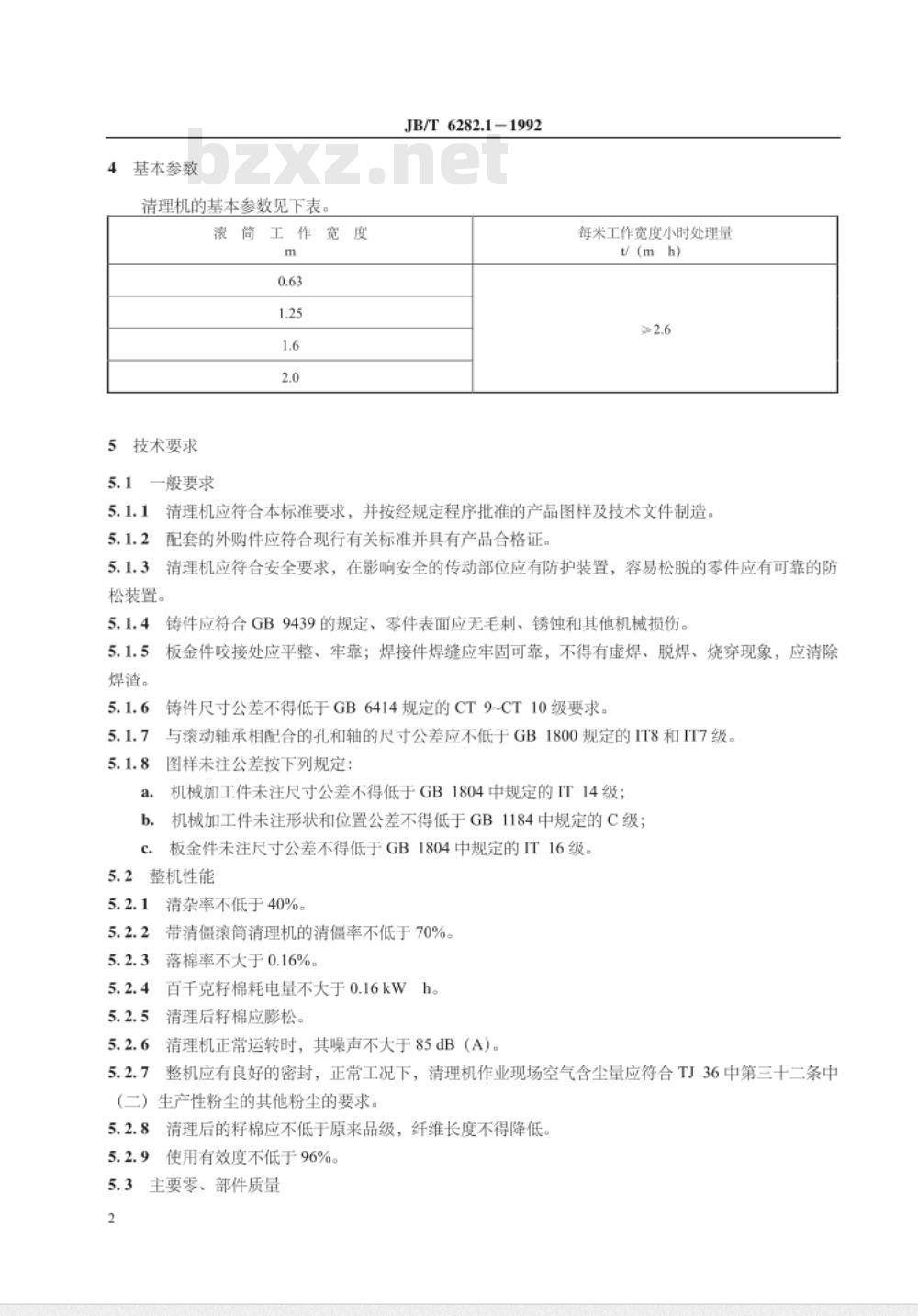

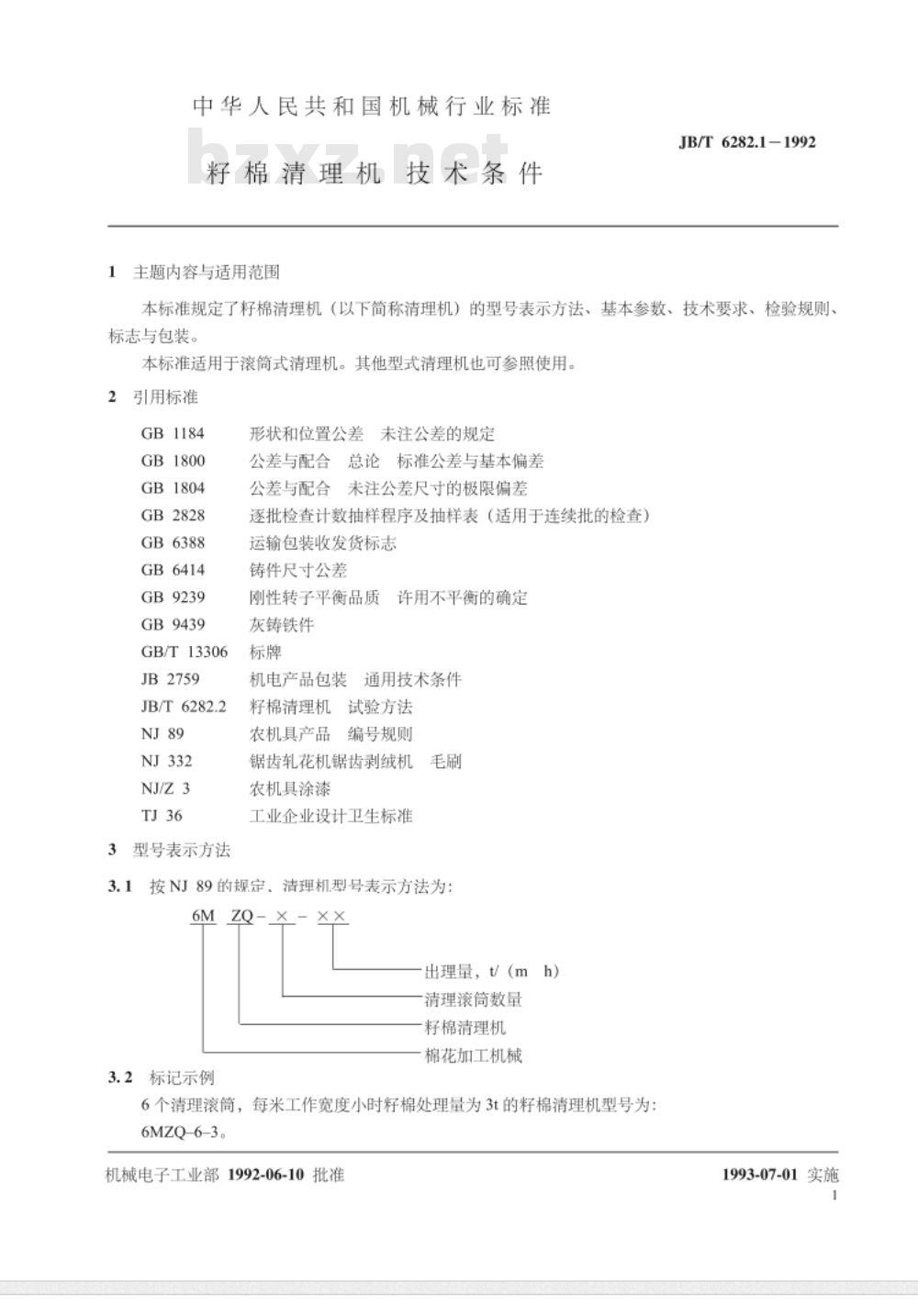

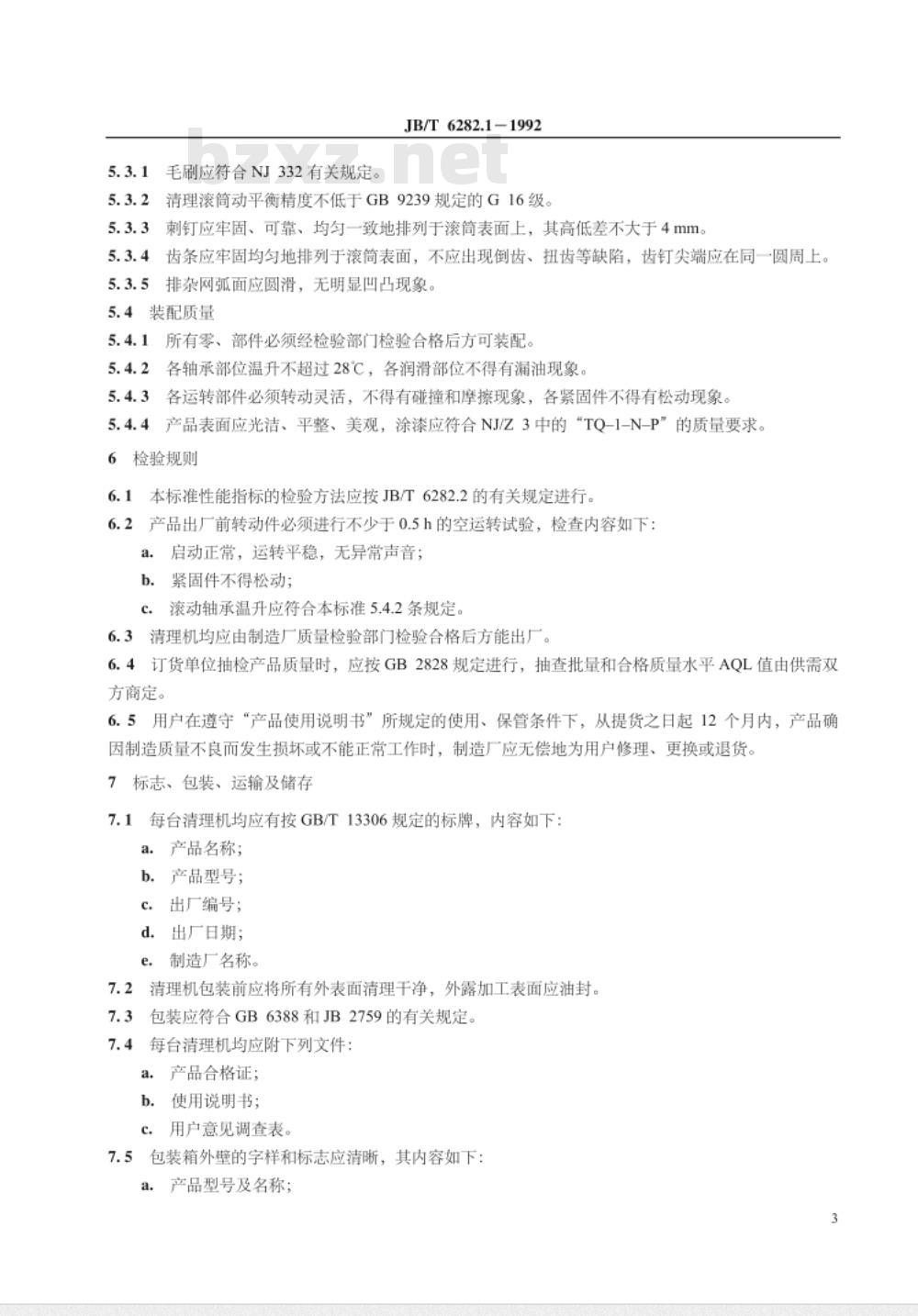

中华人民共和国机械行业标准 JB/T 6282.1-1992 籽棉清理机技术条件 1 主题内容与适用范围 本标准规定了籽棉清理机（以下简称清理机）的型号表示方法、基本参数、技术要求、检验规则、标志与包装。适用于滚简式清理机，其他型式清理机可参照使用。 2 引用标准 GB1184 GB1800 GB1804 GB2828 GB6388 GB6414 GB9239 GB9439 GB/T13306 JB2759 JB/T6282.2 NJ 89 NJ332 NJ/Z3 TJ36 3 型号表示方法 3.1 按NJ89的规定，清理机的型号表示方法为：6M 3.2 标记示例：ZQ，X，XX，出理量，t/(mh)，清理滚筒简数量，籽棉清理机。例：6个清理滚筒，每米工作宽度小时籽棉处理量为3t的籽棉清理机型号为：6MZQ-6-3。 4 基本参数 清理机的基本参数见下表。 滚筒工作宽度 (m): 0.63, 1.25, 1.6, 2.0 每米工作宽度小时处理量 (t/(mh)): >2.6 5 技术要求 5.1 一般要求 5.1.1 清理机应符合本标准要求，并按经规定程序批准的产品图样及技术文件制造。 5.1.2 配套的外购件应符合现行有关标准并具有产品合格证。 5.1.3 清理机应符合安全要求，在影响安全的传动部位应有防护装置，容易松脱的零件应有可靠的防松装置。 5.1.4 焊渣、铸件应符合GB9439的规定，零件表面应无毛刺、锈蚀和其他机械损伤。 5.1.5 机械加工件的未注尺寸公差应不低于GB1804中规定的IT14级。 5.2 整机性能 5.2.1 清杂率不低于40%。 5.2.2 带清僵滚筒清理机的清僵率不低于70%。 5.2.3 落棉率不大于0.16%。 5.2.4 百千克籽棉耗电量不大于0.16kWh。 5.2.5 清理后籽棉应膨松。 5.2.6 清理机正常运转时，其噪声不大于85dB（A）。 5.2.7 整机应有良好的密封，正常工况下，清理机作业现场空气含尘量应符合TJ36中生产性粉尘的要求。 5.3 主要零部件质量 5.3.1 毛刷应符合NJ332有关规定。 5.3.2 清理滚筒动平衡精度不低于GB9239规定的G16级。 5.3.3 刺钉应牢固、可靠、均匀一致地排列于滚筒表面。 5.3.4 齿条应牢固均匀地排列于滚筒表面，不应出现倒齿、扭齿等缺陷。 5.3.5 排杂网弧面应圆滑，无明显凹凸现象。 5.4 装配质量 5.4.1 所有零部件必须经检验部门检验合格后方可装配。 5.4.2 各轴承部位温升不超过28℃，各润滑部位不得有漏油现象。 5.4.3 各运转部件必须转动灵活，不得有碰撞和摩擦现象。 6 检验规则 6.1 本标准性能指标的检验方法应按JB/T6282.2的有关规定进行。 6.2 产品出厂前转动件必须进行不少于0.5h的空运转试验，检查内容包括启动是否正常，运转是否平稳，是否有异常声音，紧固件是否牢固等。
