【机械行业标准(JB)】 圆盘耙 基本参数

中华人民共和国机械行业标准
JB/T6279.1-1992
圆盘耙
1992-06-10发布
基本参数
1993-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准

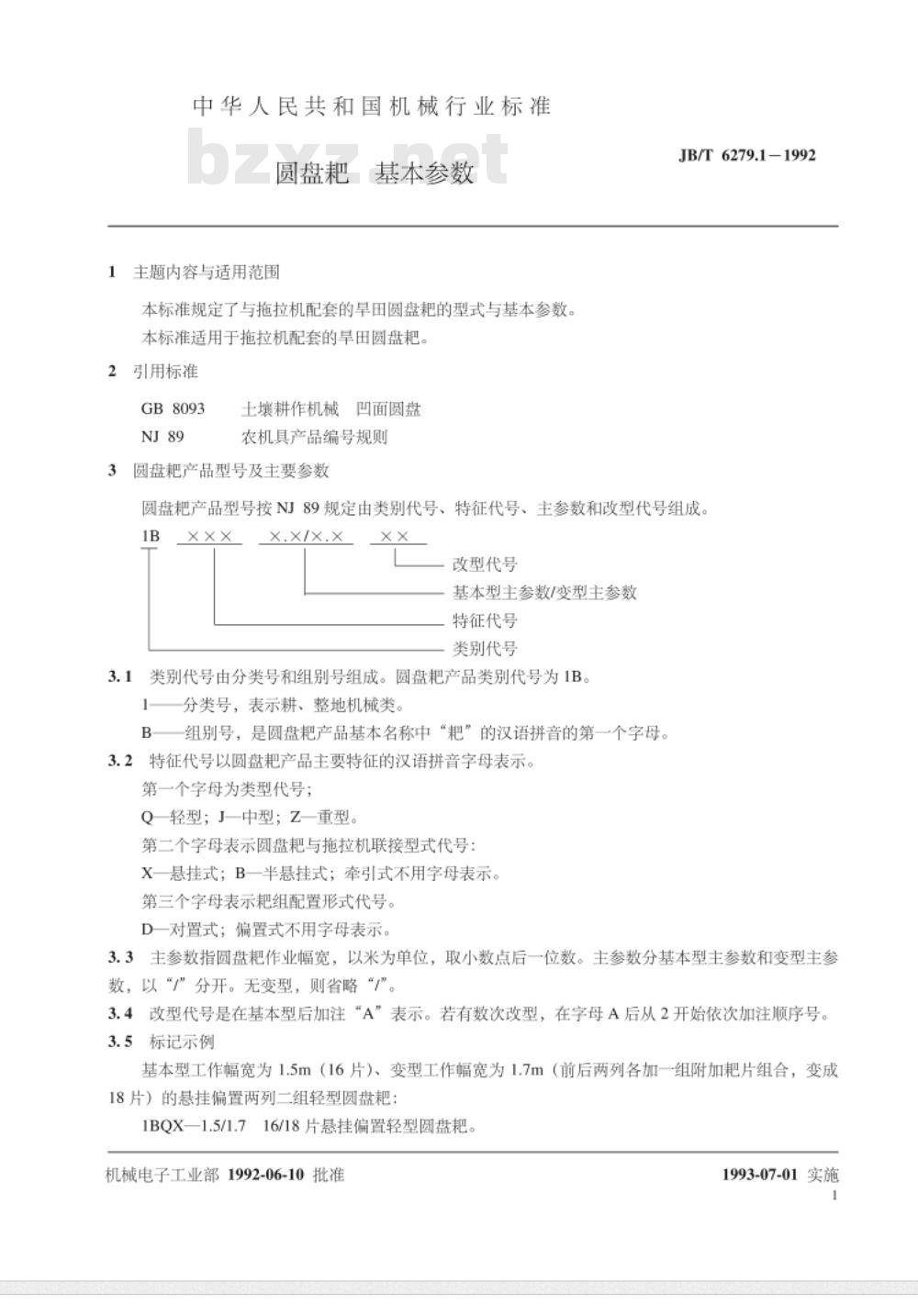

圆盘耙
1主题内容与适用范围
基本参数
本标准规定了与拖拉机配套的旱田圆盘靶的型式与基本参数。本标准适用于拖拉机配套的旱田圆盘粑。引用标准
GB8093
土壤耕作机械凹面圆盘
农机具产品编号规则
圆盘耙产品型号及主要参数
JB/T6279.1-1992
圆盘粑产品型号按NJ89规定由类别代号、特征代号、主参数和改型代号组成。1B
改型代号
基本型主参数/变型主参数
特征代号
类别代号
3.1类别代号由分类号和组别号组成。圆盘靶产品类别代号为1B。1分类号，表示耕、整地机械类。B组别号，是圆盘耙产品基本名称中“耙”的汉语拼音的第一个字母。3.2特征代号以圆盘耙产品主要特征的汉语拼音字母表示。第一个字母为类型代号；
Q轻型；J一中型；Z一重型。
第二个字母表示圆盘耙与拖拉机联接型式代号：X一悬挂式；B一半悬挂式；牵引式不用字母表示。第三个字母表示耙组配置形式代号。D一对置式；偏置式不用字母表示。3.3主参数指圆盘耙作业幅宽，以米为单位，取小数点后一位数。主参数分基本型主参数和变型主参数，以“”分开。无变型，则省略“”。3.4改型代号是在基本型后加注“A”表示。若有数次改型，在字母A后从2开始依次加注顺序号。3.5标记示例
基本型工作幅宽为1.5m（16片）、变型工作幅宽为1.7m（前后两列各加一组附加靶片组合，变成18片）的悬挂偏置两列二组轻型圆盘粑：1BQX一1.5/1.716/18片悬挂偏置轻型圆盘耙。机械电子工业部1992-06-10批准1993-07-01实施

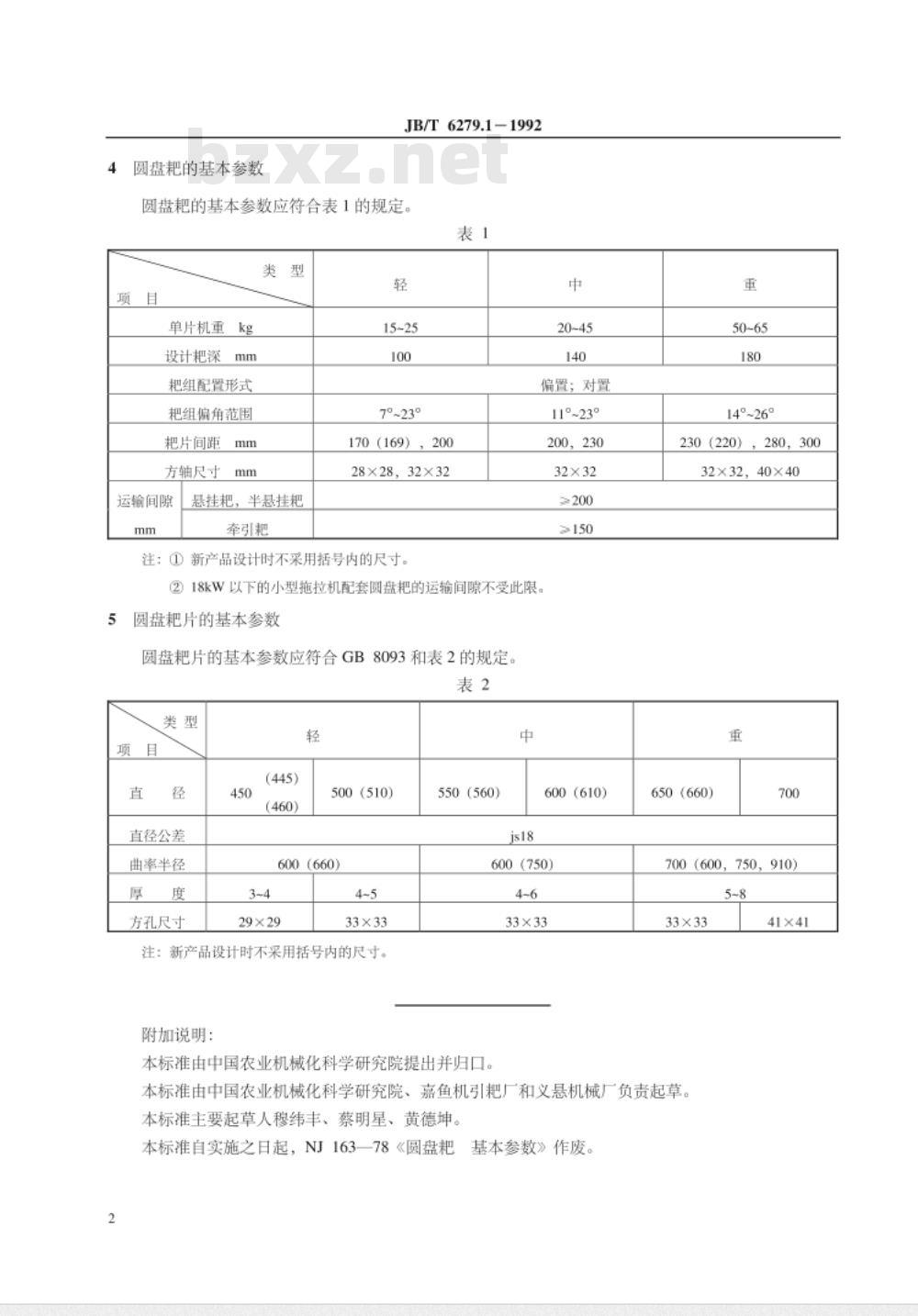

圆盘粑的基本参数
JB/T6279.1-1992
圆盘耙的基本参数应符合表1的规定。表1
单片机重kg
设计杷深mm
把组配置形式
耙组偏角范围
杷片间距mm
方轴尺寸
运输间隙
悬挂粑，半悬挂粑
牵引粑
偏置；对置
7°~23°
170(169)，200
28×28，32×32
注：①新产品设计时不采用括号内的尺寸。②18W以下的小型拖拉机配套圆盘把的运输间隙不受此限。圆盘粑片的基本参数
圆盘耙片的基本参数应符合GB8093和表2的规定。表2
直径公差
曲率半径
方孔尺寸
500 (510)
600 (660)
29×29
33×33
注：新产品设计时不采用括号内的尺寸。附加说明：
550 (560)
11°~23°
200，230
32×32
≥150
600(610)
600(750)
33×33
本标准由中国农业机械化科学研究院提出并归口。重
14°~26°
230（220），280，300
32×32，40×40bZxz.net
650(660)
700(600，750,910)
33×33
本标准由中国农业机械化科学研究院、嘉鱼机引耙厂和义悬机械厂负责起草。本标准主要起草人穆纬丰、蔡明星、黄德坤。本标准自实施之日起，NJ163—78《圆盘粑基本参数》作废。2
41×41

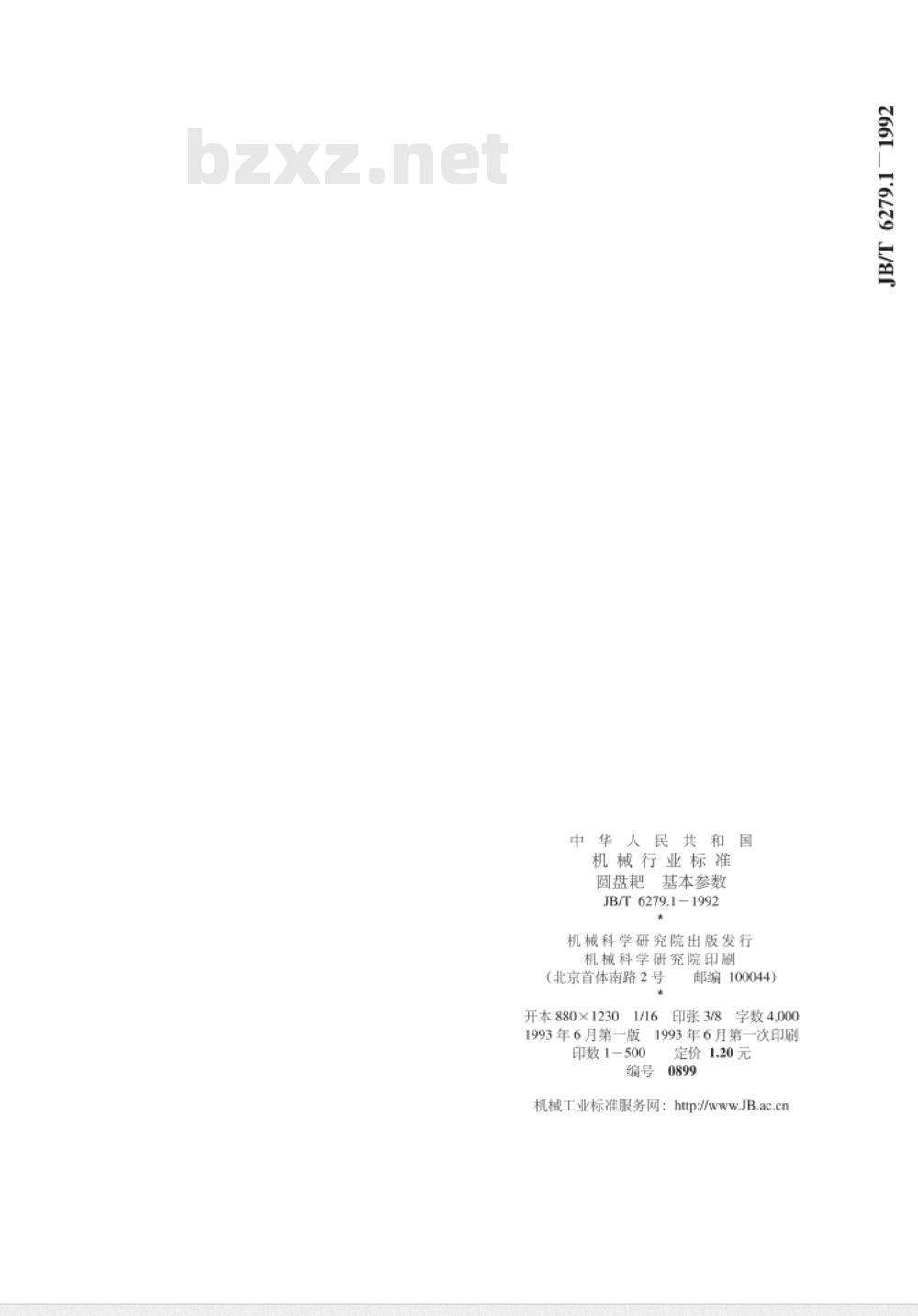

中华人民共和国
机械行业标准
圆盘耙基本参数
JB/T 6279.11992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
开本880×1230
邮编100044)
印张3/8
字数4,000
1993年6月第一版
1993年6月第一次印刷
定价1.20元
印数1-500
