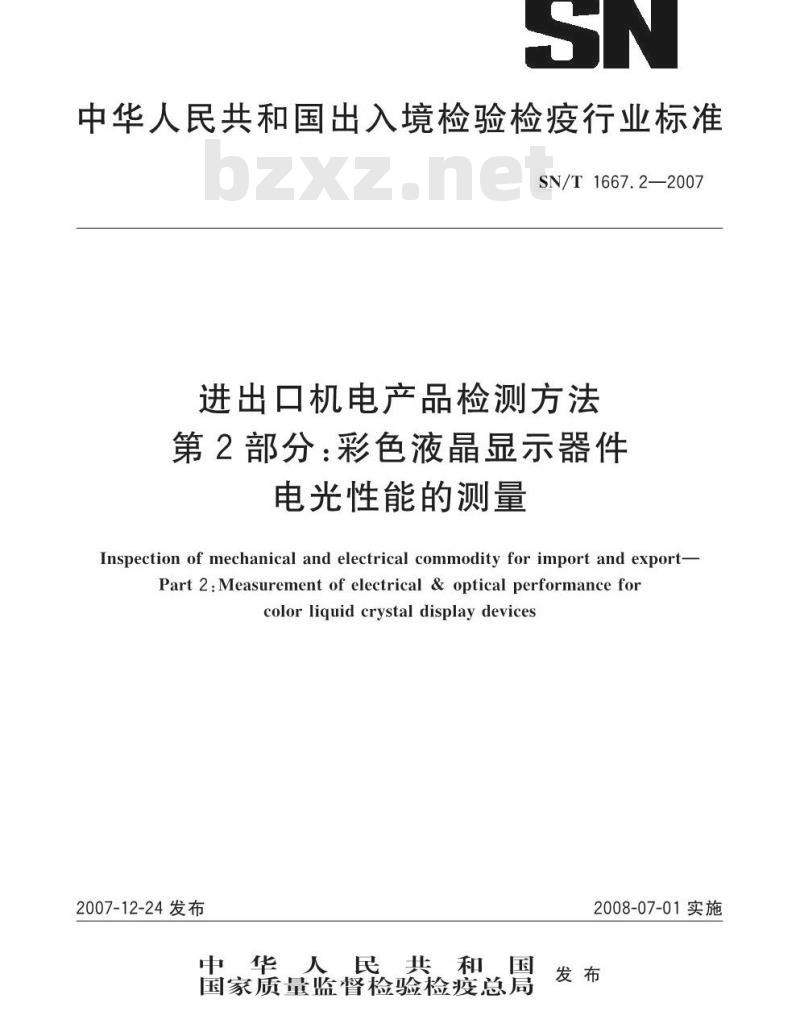

中华人民共和国出入境检验检疫行业标准SN/T 1667.2—2007
进出口机电产品检测方法
第2部分：彩色液晶显示器件
电光性能的测量
Inspection of mechanical and electrical commodityfor import and export-Part2:Measurementofelectrical &optical performanceforcolorliquidcrystaldisplaydevices2007-12-24发布
中华人民共和国
国家质量监督检验检疫总局
2008-07-01实施

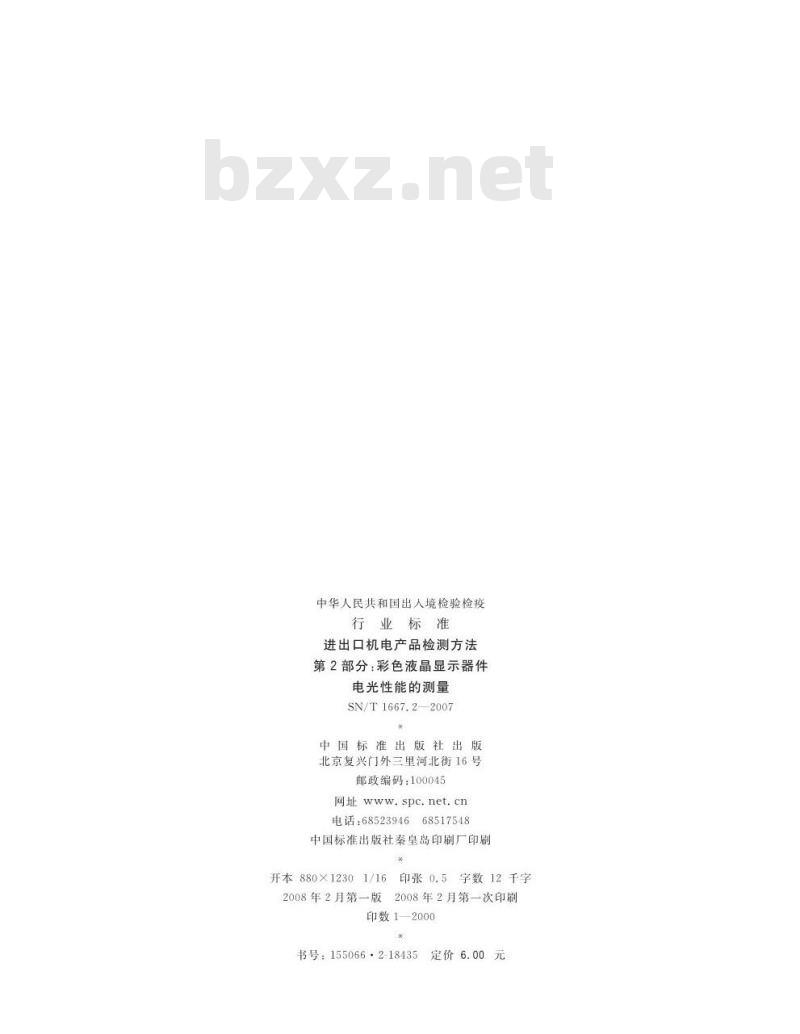

中华人民共和国出人境检验检疫行业标准
进出口机电产品检测方法
第2部分：彩色液晶显示器件
电光性能的测量免费标准下载网bzxz
SN/T1667.2-—2007
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷*
开本880×12301/16
2008年2月第一版
印张0.5
字数12千字
2008年2月第一次印刷
印数1—2000
书号：1550662-18435定价6.00

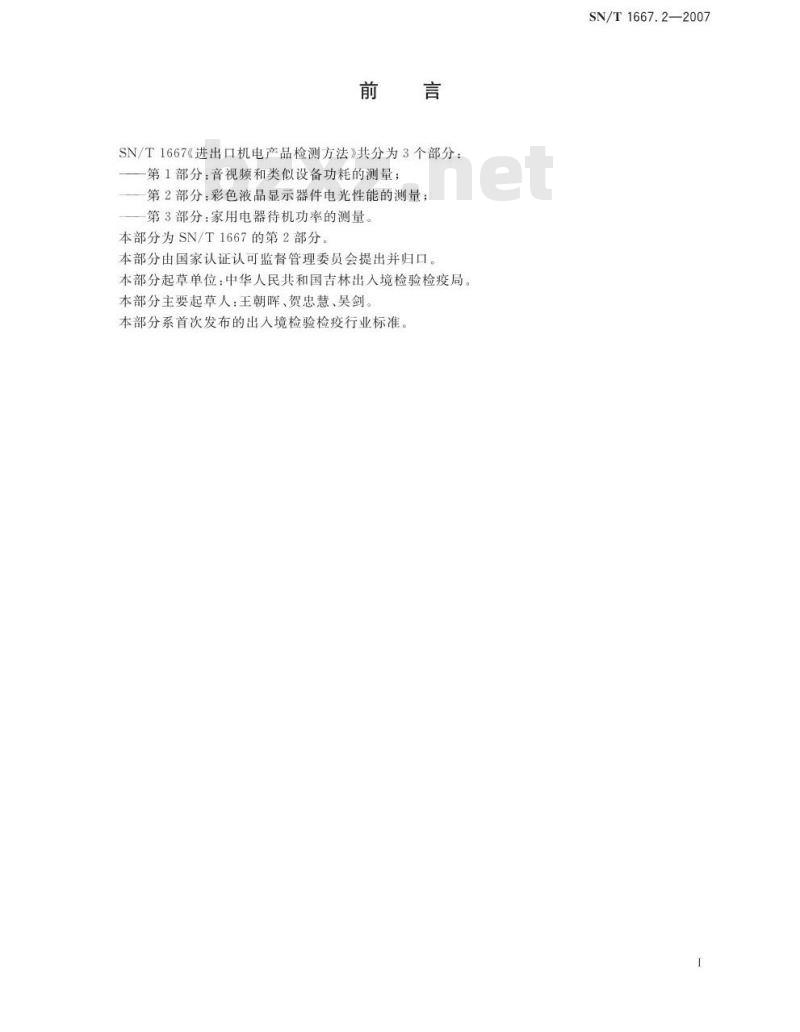

SN/T1667《进出口机电产品检测方法》共分为3个部分第1部分：音视频和类似设备功耗的测量；一第2部分：彩色液品显示器件电光性能的测量；第3部分：家用电器待机功率的测量。本部分为SN/T1667的第2部分。
本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国吉林出入境检验检疫局。本部分主要起草人：王朝晖、贺忠慧、吴剑。本部分系首次发布的出入境检验检疫行业标准SN/T 1667.2—2007
SN/T1667.2—2007
《进出口机电产品检测方法
第2部分：彩色液晶显示器件电光性能的测量》是进出口彩色液晶显示器件检验的工作依据，对进出口彩色液晶显示器件检验起到指导和规范作用。随着我国加人世界贸易组织（WTO）和《进出口商品检验法》的修订，进出口商品检验工作模式发生了很大的变化，为适应形势和变化，国家检验检疫主管部门组织建立了检验检疫标准体系。本标准属检验检疫标准体系的第四层一个性标准，为进出口彩色液晶显示器件检验要求本部分应与产品相关的技术条件一起使用，本部分未规定的其他要求，可参照产品相关的技术条件。

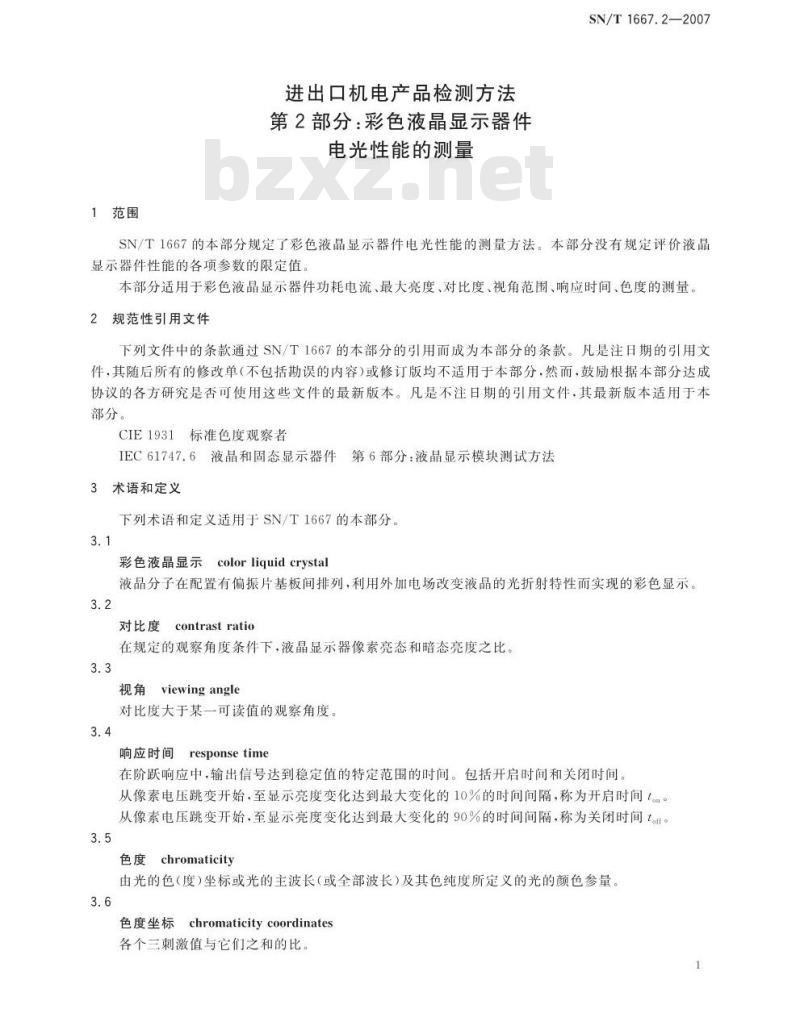

1范围
进出口机电产品检测方法
第2部分：彩色液晶显示器件
电光性能的测量
SN/T1667.2—2007
SN/T1667的本部分规定了彩色液晶显示器件电光性能的测量方法。本部分没有规定评价液晶显示器件性能的各项参数的限定值。本部分适用于彩色液晶显示器件功耗电流、最大亮度、对比度、视角范围、响应时间、色度的测量。2规范性引用文件
下列文件中的条款通过SN/T1667的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
CIE1931标准色度观察者
IEC61747.6液晶和固态显示器件第6部分：液晶显示模块测试方法3术语和定义
下列术语和定义适用于SN/T1667的本部分。3.1
彩色液晶显示colorliquidcrystal液晶分子在配置有偏振片基板间排列，利用外加电场改变液晶的光折射特性而实现的彩色显示。3.2
对比度contrastratio
在规定的观察角度条件下，液晶显示器像素亮态和暗态亮度之比。3.3
视角viewingangle
对比度大于某一可读值的观察角度。3.4
响应时间responsetime
在阶跃响应中，输出信号达到稳定值的特定范围的时间。包括开启时间和关闭时间。从像素电压跳变开始，至显示亮度变化达到最大变化的10%的时间间隔，称为开启时间tom。从像素电压跳变开始，至显示亮度变化达到最大变化的90%的时间间隔，称为关闭时间tof。3.5
色度chromaticity
由光的色（度）坐标或光的主波长（或全部波长）及其色纯度所定义的光的颜色参量。3.6
色度坐标chromaticitycoordinates各个三刺激值与它们之和的比。SN/T1667.2—2007
在XYZ色度系统中，由三刺激值X、Y、Z可算出色度坐标x、y。4通用测量条件
4.1环境要求
除非另有规定，所有的测量应在IEC61747规定的标准测量环境下进行环境温度：（25土2）℃
相对湿度：（2585)%RH
1大气压力：（86~106)kPa
4.2测量仪器的要求
各种测量设备的综合误差应小于被测量允许误差的三分之一。测量时应选用合适的量程。测光器的光谱灵敏度应与CIE1931标准色度观察系统的人眼视觉灵敏度一致。4.3其他要求
电光性能测试在被测液晶显示器件通电稳定工作30min后进行。为避免周围杂散光造成的测量误差，本标准规定的光学测试项目应在暗室内进行。暗室光照条件应符合IEC61747.6的规定，环境照度不超过1lux。光源不应影响被测显示器件的设定温度。5测量
5.1功耗电流
在标准工作条件下，使液晶显示器件处于白色画面显示，并将亮度调至最大，用毫安电流表测得通过液晶显示器件的电流，即为显示器件的功耗电流，5.2最大亮度
在暗室条件下，给被测显示器件施加标准工作条件下的电源信号，调整对比度至最大状态，然后输入测试信号。将测光器对准被测显示器件的中心位置，测定方向为显示画面的法线方向，测定距离为50cm。测得最大亮度对应的数据5.3对比度
在标准工作条件下，将被测显示器件的亮度调整至最大状态，用5.2的方法测量亮态下的亮度值。然后，将其亮度调整至最小，用5.2的方法测量暗态下的亮度值。对比度按式（1)计算。CR = Lrm
式中：
CR—对比度；
Lmx——亮态下的亮度值；
L——暗态下的亮度值。
5.4视角范围
在标准工作条件下，被测显示器件处于正常显示状态。.....(1)
在方位角一0°和一180°方向上，不断调整视角，以目视到不正常画面为临界点，可找到两个临界点，这两个临界点之间的夹角为轴方向视角范围。在方位角=90和Φ=270°方向上，不断调整视角0，以自视到不正常画面为临界点，可找到两个临界点，这两个临界点之间的夹角为Y轴方向视角范围（如图1所示）。2
5.5响应时间
(—180\)
(8=0\)
(—270°)
测定方向
(0-90\)
视角方位图
SN/T1667.2—2007
在标准工作条件下，将测光器对准被测显示器件的中心位置，调整被测显示器件的驱动信号电压使其显示画面在灰画面的最高亮度灰度级和最低亮度灰度级之间变化，用示波器测得其亮度随时间变化的曲线波形，即响应时间波形图（如图2所示），从中求出开启时间to和关闭时间toff。亲
图2驱动信号与光学响应时间的关系5.6色度
采用国际照明委员会CIE1931《标准色度观察者》三刺激值确定被测光的色度坐标。在标准工作条件下，使被测显示器件分别显示红、绿、蓝画面，将色度计的光接收器对准被测显示器件的中心位置.测定方向为显示画面的法线方向，测定距离为50cm。对于直读式色度计，测量信号经模拟电路处理后，可直接读取被测的色度坐标、y。对于非直读式色度计，可以从色度计上先测出其三刺激值X、Y、Z.再按式（2)计算出色度坐标a.y。
式中：
色度坐标；
三刺激值。
测得的色度坐标、y可在CIE1931标准色度学系统色品图（如图3所示）中标出。·（2）
