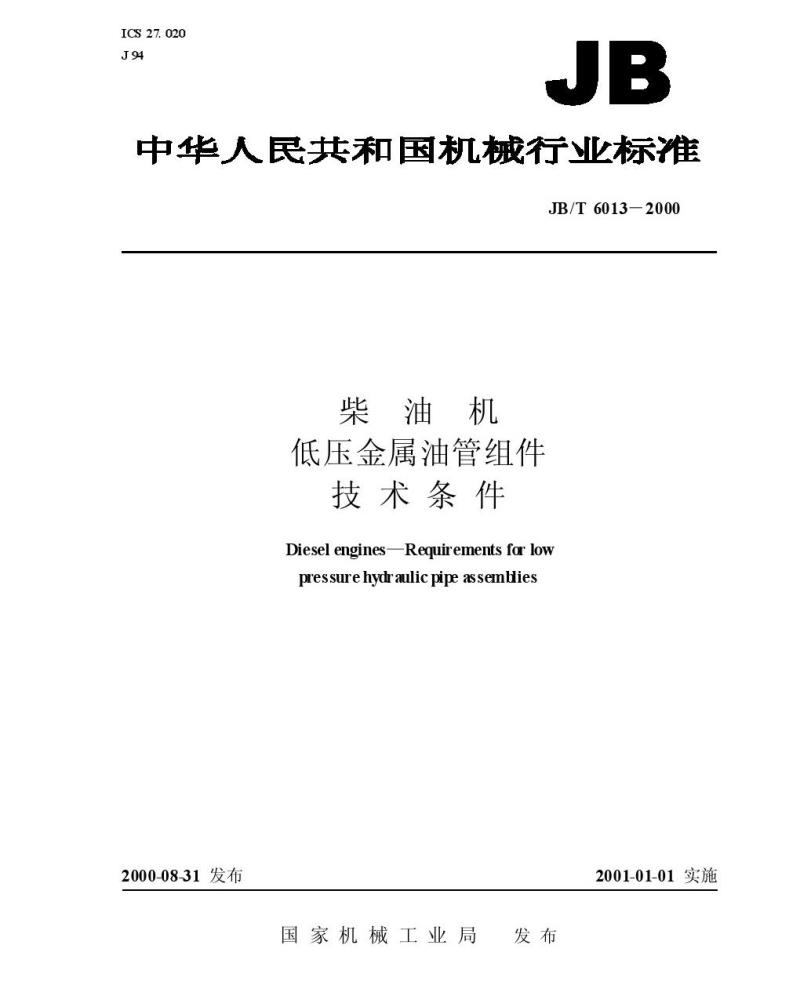

【机械行业标准(JB)】 柴油机 低压金属油管组件 技术条件

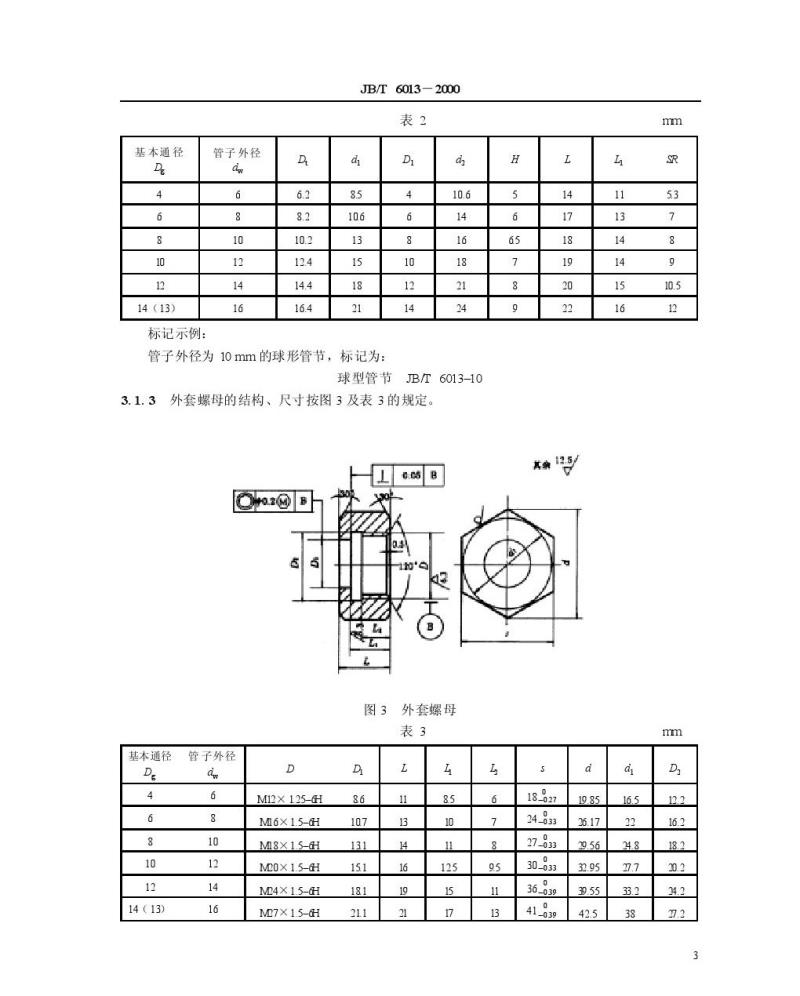

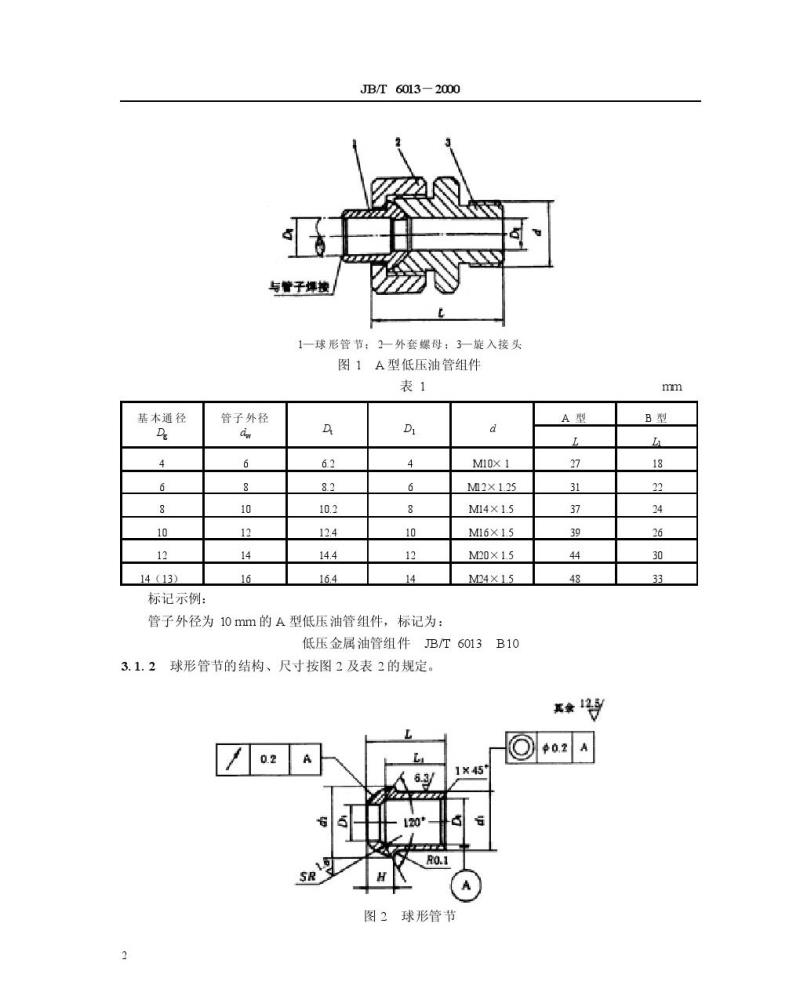

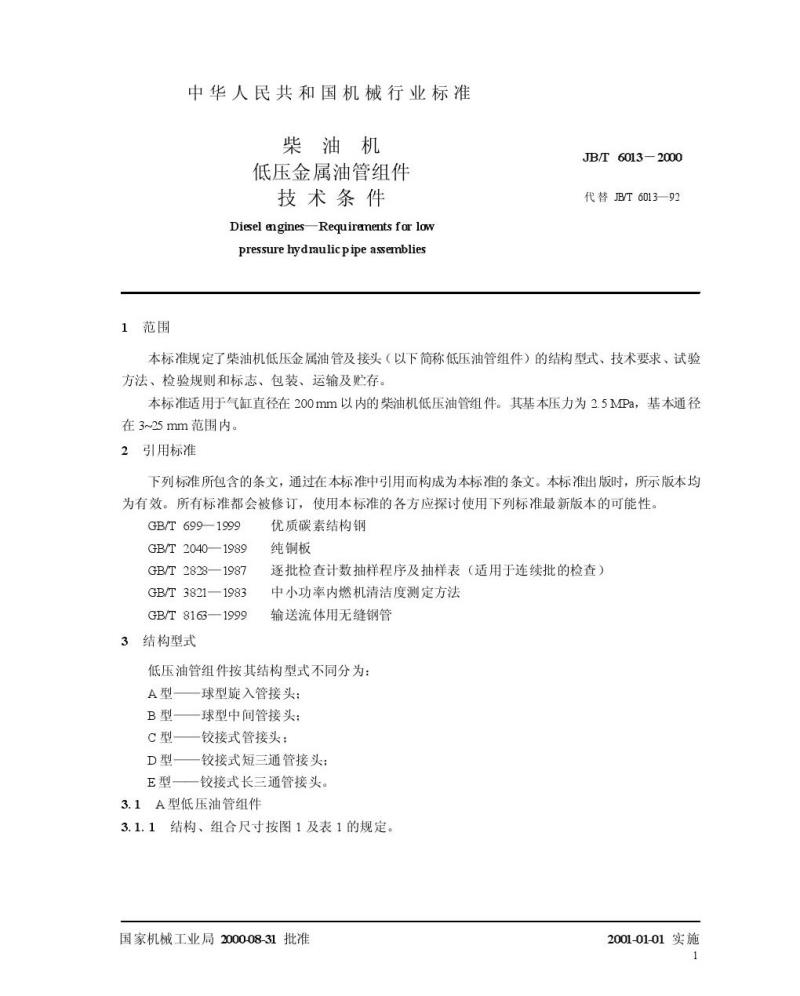

中华人民共和国机械行业标准 JB/T 6013-2000 柴油机低压金属油管组件技术条件 发布日期：2000年8月31日 实施日期：2001年1月1日 1 范围 本标准规定了柴油机低压金属油管及接头（以下简称低压油管组件）的结构型式、技术要求、试验方法、检验规则和标志、包装、运输及贮存。 本标准适用于气缸直径在200mm以内的柴油机低压油管组件。其基本压力为2.5MPa，基本通径在3~25mm范围内。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1999 GB/T 2040—1989 GB/T 2828—1987 GB/T 3821—1983 GB/T 8163—1999 3 结构型式 低压油管组件按其结构型式不同分为： A型—球型旋入管接头 B型—球型中间管接头 C型—铰接式管接头 D型—铰接式短三通管接头 E型—铰接式长三通管接头。 3.1 A型低压油管组件 3.1.1 结构、组合尺寸按图1及表1的规定。 图1 A型低压油管组件结构示意图。 表1 A型低压油管组件的管子外径和标记示例如下： 管子外径为10mm的A型低压油管组件，标记为：M10x1、M2×1.25、M14×1.5、M16×1.5、M20×1.5、M24×1.5。 3.1.2 球形管节的结构、尺寸按图2及表2的规定。 图2 球形管节的尺寸。 表2 球形管节的外套螺母结构和尺寸按图3及表3的规定。 图3 外套螺母结构示意图。 表3 外套螺母的尺寸要求。 4 检验规则 4.1 出厂检验 出厂检验包括外形、尺寸、硬度、抗拉强度等项目的检验。 4.2 型式检验 型式检验包括结构、尺寸、材料等方面的全面检验，确保产品符合本标准的技术要求。 5 标志、包装、运输及贮存 5.1 标志 每个低压油管组件应标明制造厂名称、产品型号、技术要求等。 5.2 包装 低压油管组件应按照规定进行包装，确保运输过程中的安全。 5.3 运输 运输过程中应避免过度挤压和剧烈震动。 5.4 贮存 低压油管组件应储存在干燥、通风的环境中，避免与腐蚀性物质接触。
