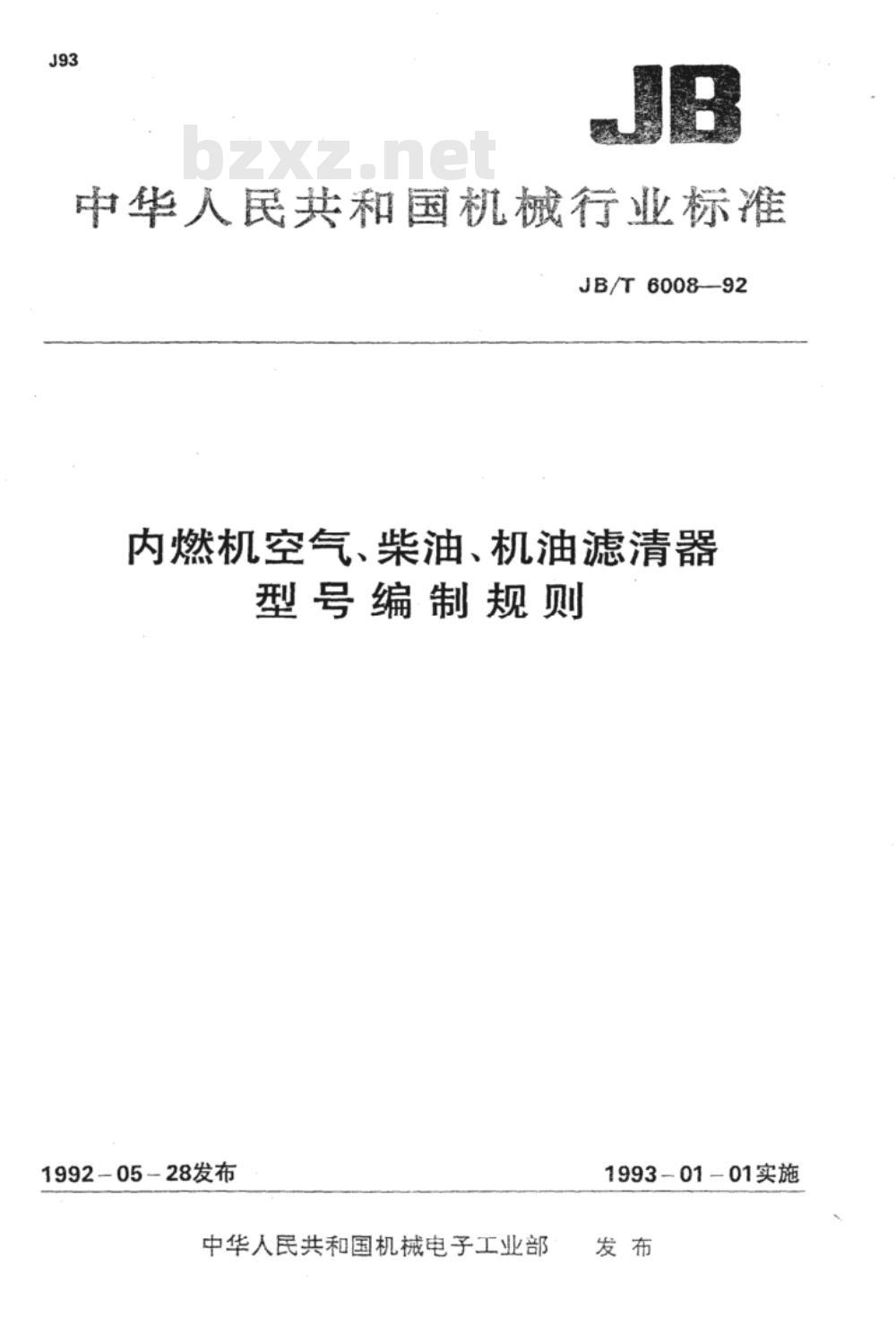

中华人民共和国机械行业标准
JB/T6008-92
内燃机空气、柴油、机油滤清器型号编制规则
1992-05-28发布
中华人民共和国机械电子工业部1993-01-01实施

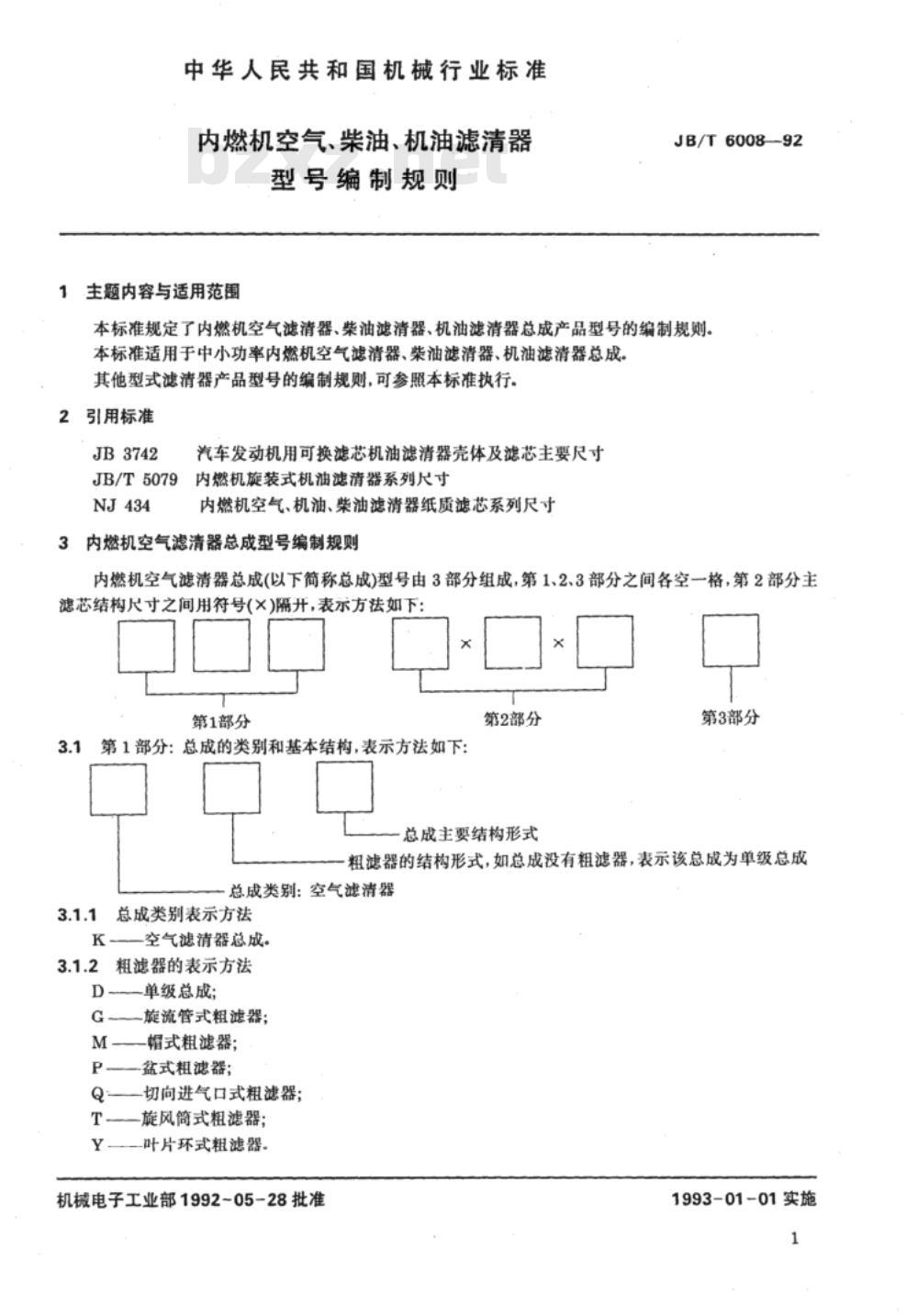

中华人民共和国机械行业标准
内燃机空气、柴油、机油滤清器型号编制规则
1主题内容与适用范围
JB/T6008—92
本标准规定了内燃机空气滤清器、柴油滤清器、机油滤清器总成产品型号的编制规则。本标准适用于中小功率内燃机空气滤清器、柴油滤清器、机油滤清器总成。其他型式滤清器产品型号的编制规则，可参照本标准执行。2引用标准
JB3742
JB/T5079
汽车发动机用可换滤芯机油滤清器壳体及滤芯主要尺寸内燃机旋装式机油滤清器系列尺寸内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸3内燃机空气滤清器总成型号编制规则内燃机空气滤清器总成(以下简称总成)型号由3部分组成，第1、2、3部分之间各空一格，第2部分主滤芯结构尺寸之间用符号(×)隔开，表示方法如下：第1部分
第1部分：总成的类别和基本结构，表示方法如下：第2部分
总成主要结构形式
第3部分
粗滤器的结构形式，如总成没有粗滤器，表示该总成为单级总成总成类别：空气滤清器
3.1.1总成类别表示方法
一空气滤清器总成。
3.1.2粗滤器的表示方法
D-单级总成；
G旋流管式粗滤器；
M帽式粗滤器；
P盆式粗滤器；
Q—切向进气口式粗滤器；
T旋风筒式粗滤器；
Y——叶片环式粗滤器、
机械电子工业部1992-05-28批准1993-01-01实施

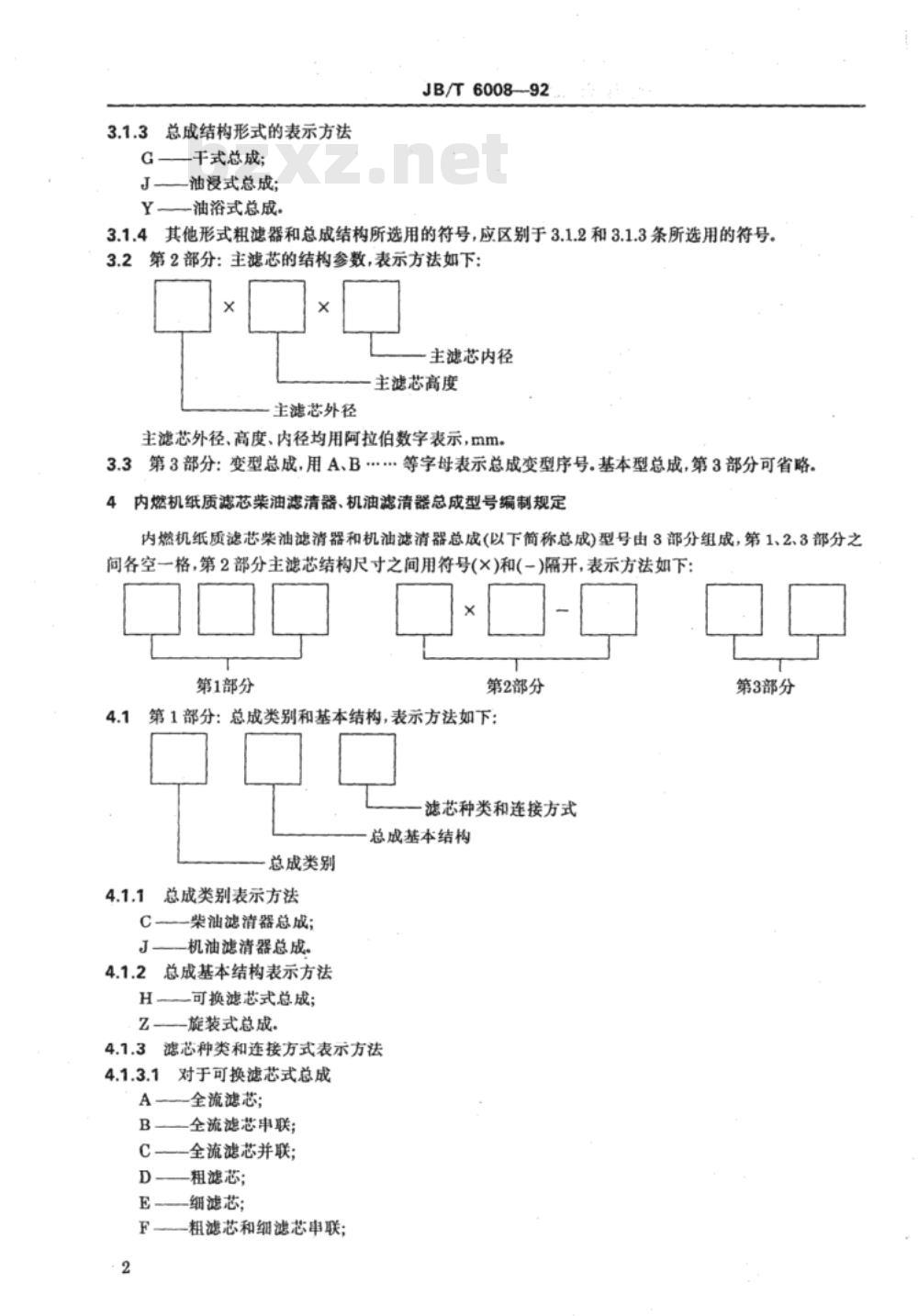

3.1.3总成结构形式的表示方法
G——干式总成；
J—油浸式总成；
Y油浴式总成
JB/T6008--92
3.1.4其他形式粗滤器和总成结构所选用的符号，应区别于3.1.2和3.1.3条所选用的符号。3.2第2部分：主滤芯的结构参数，表示方法如下：主滤芯内径
主滤芯高度
主滤芯外径
主滤芯外径、高度、内径均用阿拉伯数字表示，mm。3.3第3部分：变型总成.用A、B.等字母表示总成变型序号。基本型总成，第3部分可省略。内燃机纸质滤芯柴油滤清器、机油滤清器总成型号编制规定内燃机纸质滤芯柴油滤清器和机油滤清器总成(以下简称总成)型号由3部分组成，第1、2、3部分之间各空一格，第2部分主滤芯结构尺寸之间用符号(×)和(一)隔开，表示方法如下：第1部分
第2部分
第1部分：总成类别和基本结构，表示方法如下：4.1
滤芯种类和连接方式
总成基本结构
总成类别
4.1.1总成类别表示方法
C柴油滤清器总成；
J——机油滤清器总成。
4.1.2总成基本结构表示方法
H.可换滤芯式总成；
Z旋装式总成。
4.1.3滤芯种类和连接方式表示方法4.1.3.1对于可换滤芯式总成
全流滤芯；
全流滤芯申联；
全流滤芯并联；
粗滤芯；
细滤芯；
粗滤芯和细滤芯申联；
第3部分

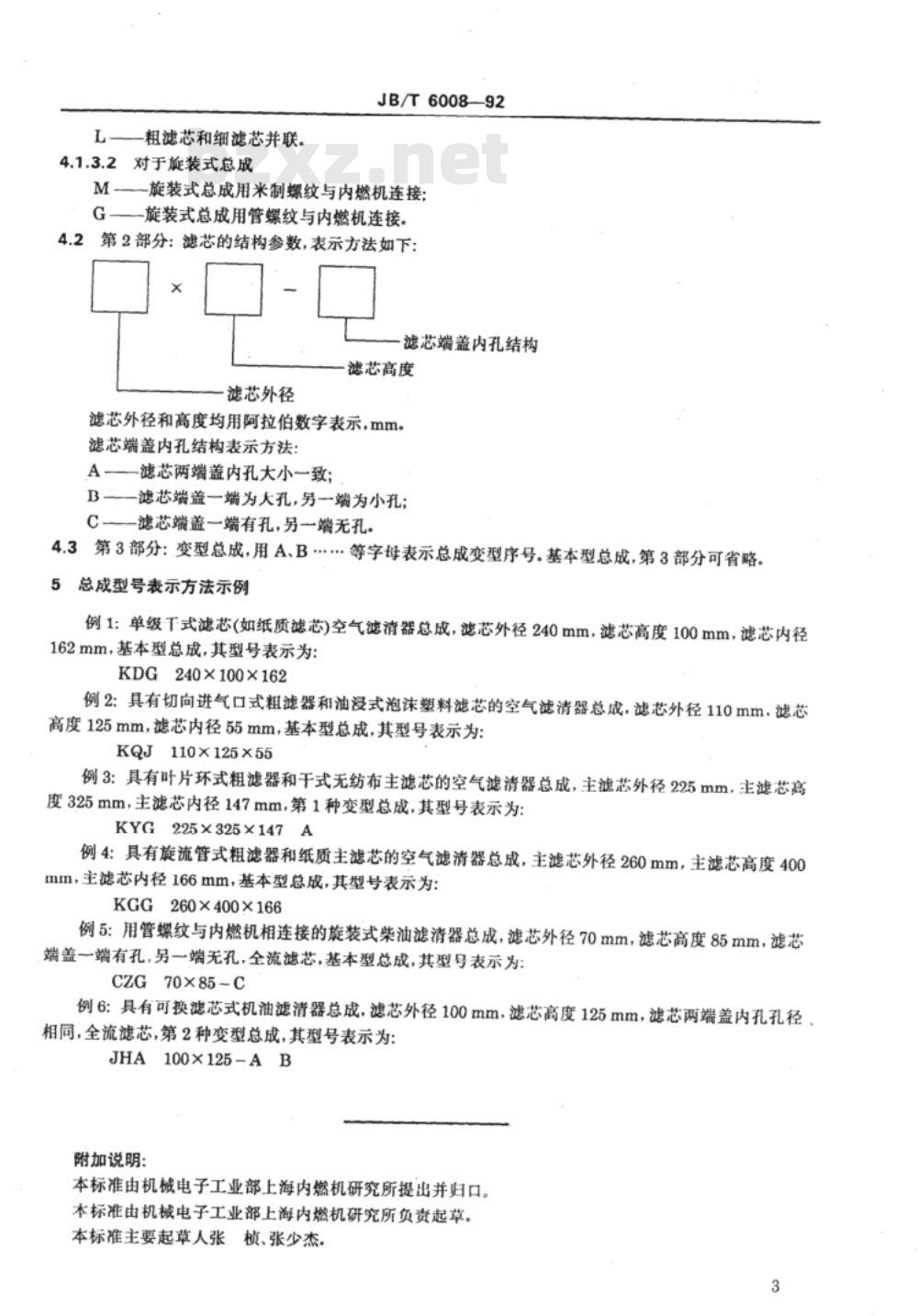

L—粗滤芯和细滤芯并联。
4.1.3.2对于旋装式总成
JB/T6008-92
M旋装式总成用米制螺纹与内燃机连接G——旋装式总成用管螺纹与内燃机连接。4.2第2部分：滤芯的结构参数，表示方法如下：滤芯端盖内孔结构
滤芯高度
滤芯外径
滤芯外径和高度均用阿拉伯数字表示，mm。滤芯端盖内孔结构表示方法：
A—滤芯两端盖内孔大小一致；
B——滤芯端盖一端为大孔，另一端为小孔；C—滤芯端盖一端有孔，另端无孔。4.3第3部分：变型总成，用A.B....等字母表示总成变型序号。基本型总成，第3部分可省略。5总成型号表示方法示例
例1：单级T式滤芯(如纸质滤芯)空气滤清器总成，滤芯外径240mm，滤芯高度100mm，滤芯内径162mm，基本型总成，其型号表示为：KDG240×100×162
例2：具有切向进气口式粗滤器和油浸式泡沫塑料滤芯的空气滤清器总成，滤芯外径110mm，滤芯高度125mm，滤芯内径55mm，基本型总成，其型号表示为：KQJ110×125×55
例3：具有叶片环式粗滤器和干式无纺布主滤芯的空气滤清器总成，主滤芯外径225mm，主滤芯高度325mm，主滤芯内径147mm，第1种变型总成，其型号表示为：KYG225×325×147A
例4：具有旋流管式粗滤器和纸质主滤芯的空气滤清器总成，主滤芯外径260mm，主滤芯高度400mm，主滤芯内径166mm，基本型总成，其型号表示为：KGG260×400×166
例5：用管螺纹与内燃机相连接的旋装式柴油滤清器总成，滤芯外径70mm，滤芯高度85mm，滤芯端盖一端有孔，另一端无孔，全流滤芯，基本型总成，其型号表示为：CZG70×85-C
例6：具有可换滤芯式机油滤清器总成，滤芯外径100mm，滤芯高度125mm，滤芯两端盖内孔孔径，相同，全流滤芯，第2种变型总成，其型号表示为：JHA100×125-AB免费标准下载网bzxz
附加说明：
本标准由机械电子工业部上海内燃机研究所提出并归口。本标准由机械电子工业部上海内燃机研究所负责起草。本标准主要起草人张桢、张少杰。3

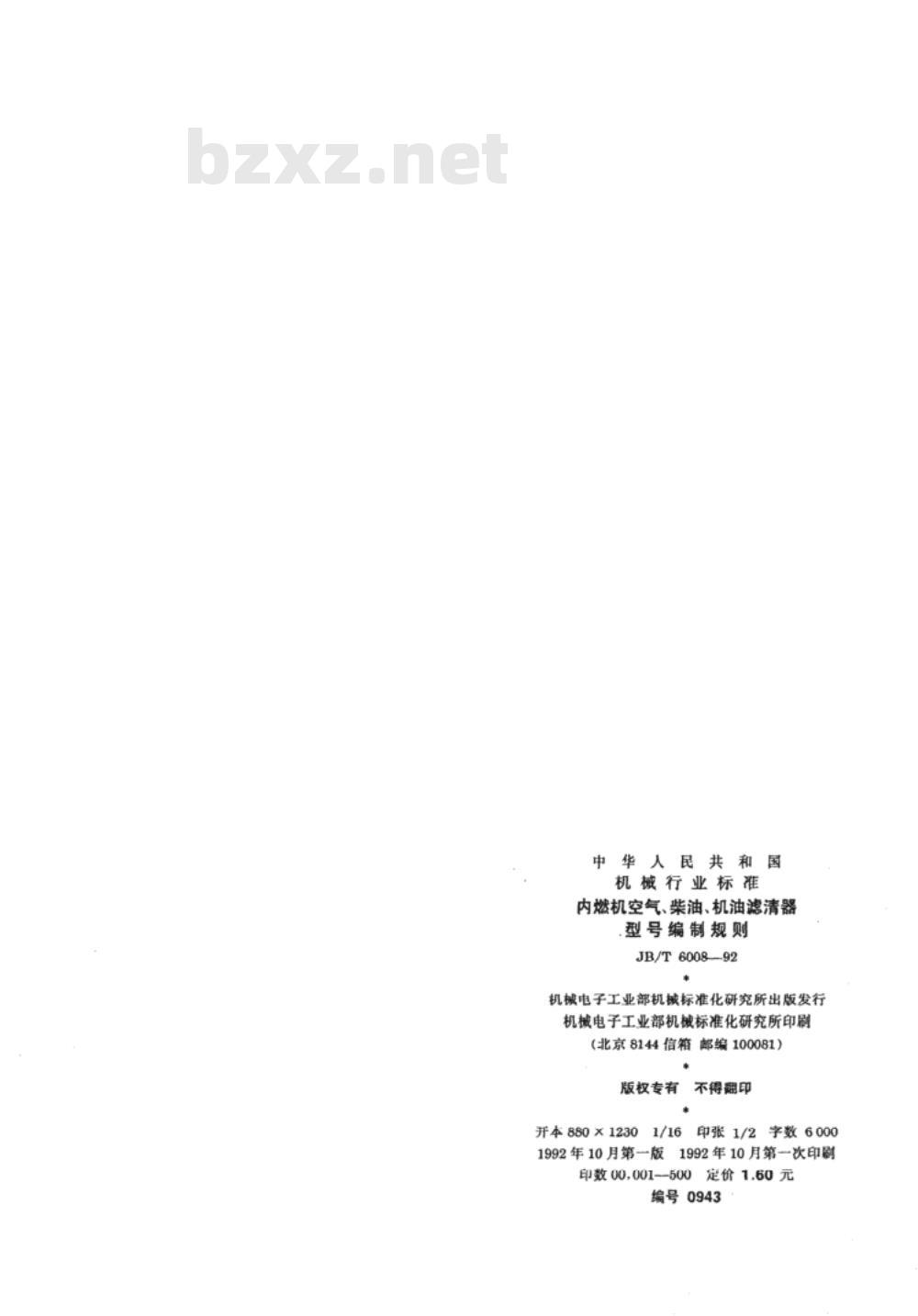

中华人民共和
机械行业标准
内燃机空气、柴油、机油滤清器型号编制规则
JB/T600892
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有
开本880×1230
不得翻印
印张1/2
字数6000
1992年10月第一版
1992年10月第一次印剧
印数00,001—500
定价1.60元
编号0943
