【机械行业标准(JB)】 内燃机油浴及油浸式空气滤清器总成 技术条件

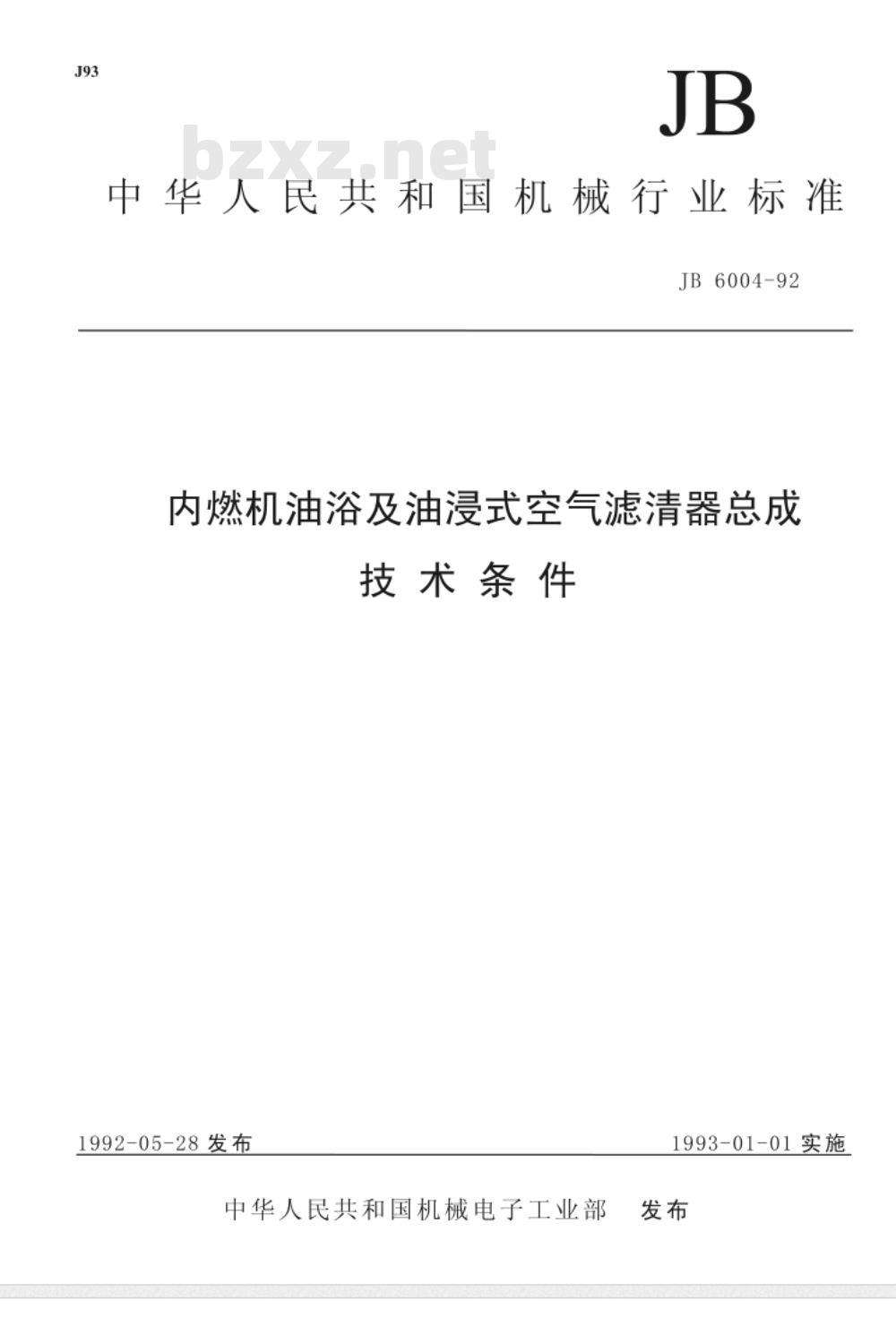

中华人民共和国机械行业标准
JB6004-92
内燃机油浴及油浸式空气滤清器总成技术条件
1992-05-28发布
中华人民共和国机械电子工业部1993-01-01实施

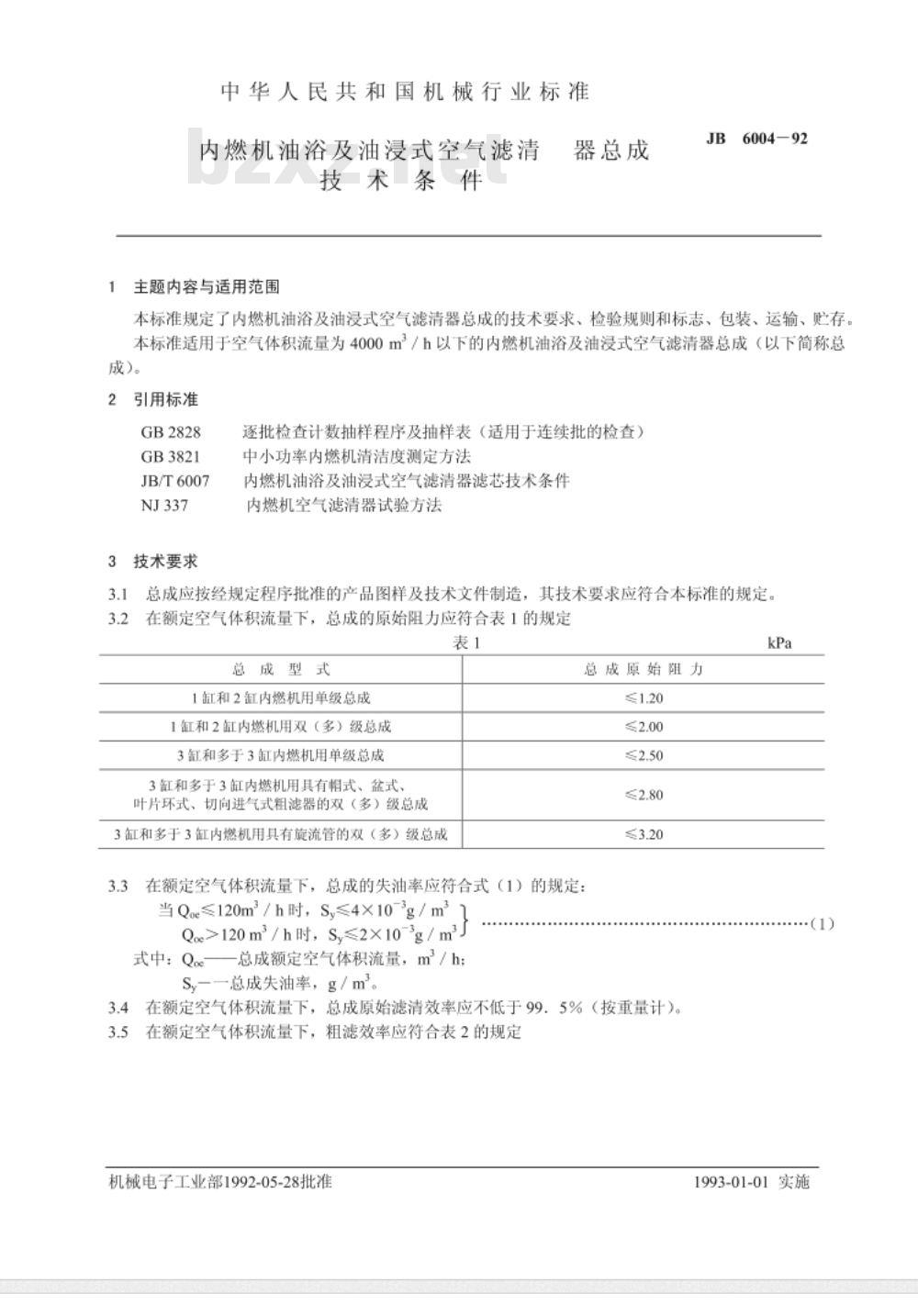

中华人民共和国机械行业标准
内燃机油浴及油浸式空气滤清
技术条件
主题内容与适用范围
器总成
600492
本标准规定了内燃机油浴及油浸式空气滤清器总成的技术要求、检验规则和标志、包装、运输、贮存。本标准适用于空气体积流量为4000m／h以下的内燃机油浴及油浸式空气滤清器总成（以下简称总成)。
引用标准
GB2828
GB3821
JB/T6007
技术要求
逐批检查计数抽样程序及抽样表（适用于连续批的检查）中小功率内燃机清洁度测定方法内燃机油浴及油浸式空气滤清器滤芯技术条件内燃机空气滤清器试验方法
总成应按经规定程序批准的产品图样及技术文件制造，其技术要求应符合本标准的规定。在额定空气体积流量下，总成的原始阻力应符合表1的规定表1
总成型式
1缸和2缸内燃机用单级总成
1缸和2缸内燃机用双（多）级总成3缸和多于3缸内燃机用单级总成3缸和多于3缸内燃机用具有相式、盆式、叶片环式、切向进气式粗滤器的双（多）级总成3缸和多于3缸内燃机用具有旋流管的双（多）级总成3.3
总成原始阻力
在额定空气体积流量下，总成的失油率应符合式（1）的规定：当Q≤120m2/h时，S≤4×10-3g/mQ>120m/h时，S≤2×10-3g/m
式中：Q—总成额定空气体积流量，m2/h；S一一总成失油率，g/m。

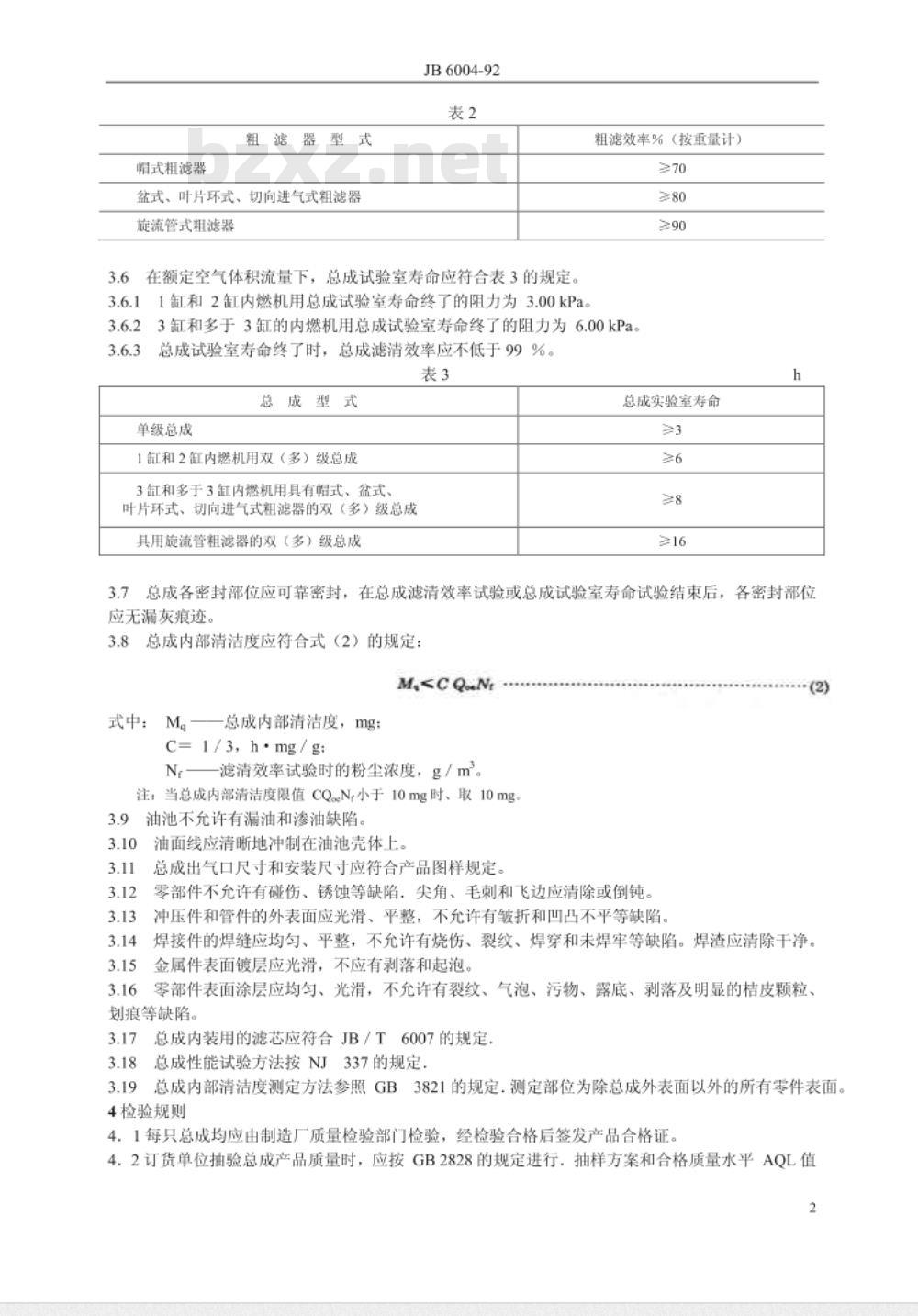

在额定空气体积流量下，总成原始滤清效率应不低于99.5%（按重量计）。在额定空气体积流量下，粗滤效率应符合表2的规定机械电子工业部1992-05-28批准kPa
1993-01-01实施
帽式粗滤器
粗滤器型式
盆式、叶片环式、切向进气式粗滤器旋流管式相滤器
JB6004-92
在额定空气体积流量下，总成试验室寿命应符合表3的规定。3.6.1
1缸和2缸内燃机用总成试验室寿命终了的阻力为3.00kPa。粗滤效率%（按重量计）
3缸和多于3缸的内燃机用总成试验室寿命终了的阻力为6.00kPa。3.6.3
总成试验室寿命终了时，总成滤清效率应不低于99%。表3
总成型式
单级总成
1缸和2征内燃机用双（多）级总成3缸和多于3缸内燃机用具有幅式、盆式、叶片环式、切向进气式粗滤器的双（多）级总成具用旋流管粗滤器的双（多）级总成3.7
总成实验室寿命
总成各密封部位应可靠密封，在总成滤清效率试验或总成试验室寿命试验结束后，各密封部位应无漏灰痕迹。
：总成内部清洁度应符合式（2）的规定：3.8
MM。——总成内部清洁度，mg；
式中：
C=1/3，h·mg/g:
N:——滤清效率试验时的粉尘浓度，g/m。注：当总成内部清洁度限值CQN小于10mg时、取10mg。3.9
油池不允许有漏油和渗油缺陷。油面线应清晰地冲制在油池壳体上。总成出气口尺寸和安装尺寸应符合产品图样规定。零部件不允许有碰伤、锈蚀等缺陷，尖角、毛刺和飞边应清除或倒钝。冲压件和管件的外表面应光滑、平整，不允许有皱折和凹凸不平等缺陷。3.14
焊接件的焊缝应均匀、平整，不允许有烧伤、裂纹、焊穿和未焊牢等缺陷。焊渣应清除干净。金属件表面镀层应光滑，不应有剥落和起泡。零部件表面涂层应均匀、光滑，不允许有裂纹、气泡、污物、露底、剥落及明显的桔皮颗粒、划痕等缺陷。
总成内装用的滤芯应符合JB／T
6007的规定，
总成性能试验方法按NJ337的规定，3.18
总成内部清洁度测定方法参照GB33821的规定.测定部位为除总成外表面以外的所有零件表面。4检验规则
4．1每只总成均应由制造厂质量检验部门检验，经检验合格后签发产品合格证。4.2订货单位抽验总成产品质量时，应按GB2828的规定进行．抽样方案和合格质量水平AQL值2
由供需双方商定。

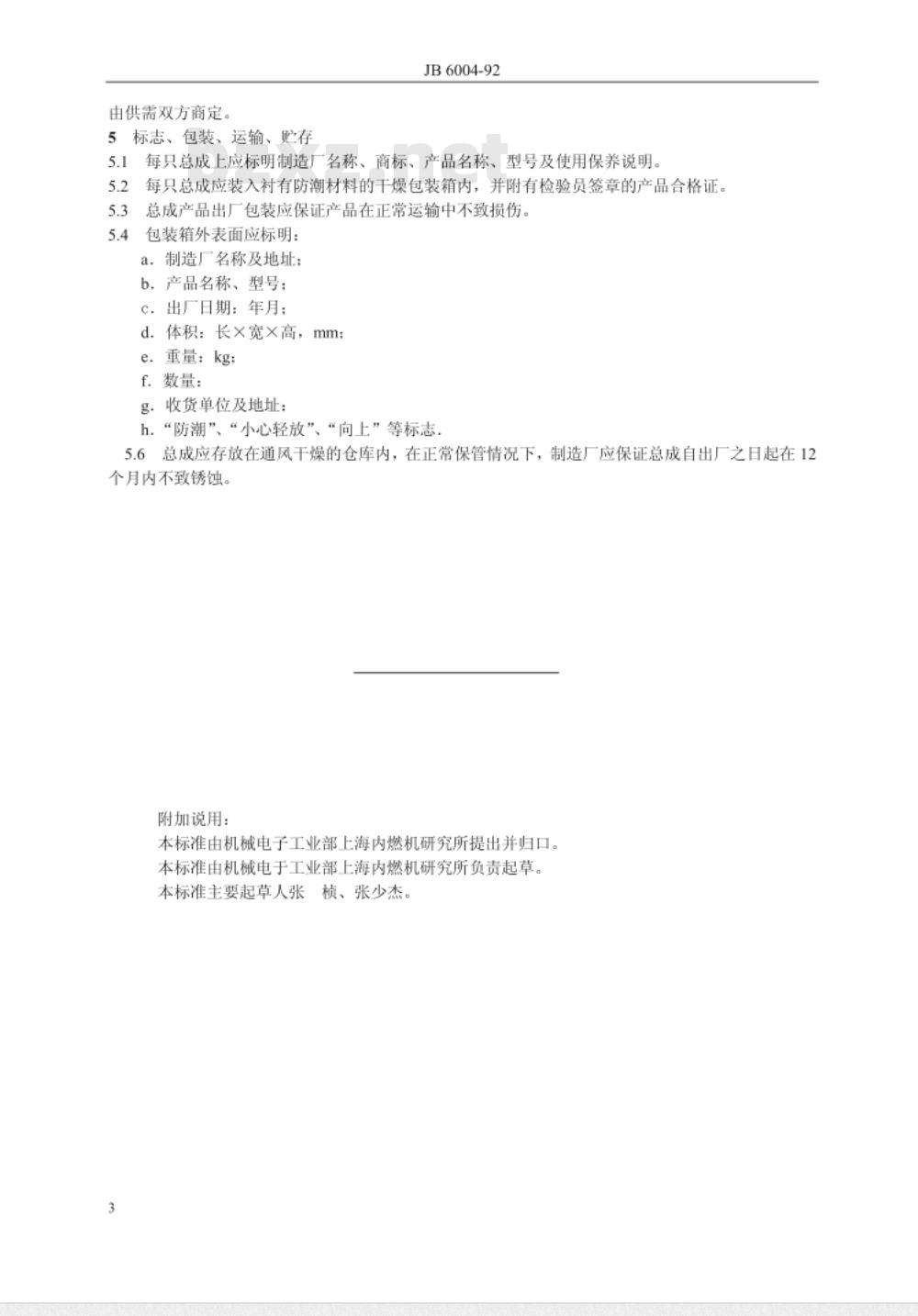

5标志、包装、运输、贮存
JB6004-92
每只总成上应标明制造厂名称、商标、产品名称、型号及使用保养说明。每只总成应装入衬有防潮材料的干燥包装箱内，并附有检验员签章的产品合格证。总成产品出厂包装应保证产品在正常运输中不致损伤。包装箱外表面应标明：
制造厂名称及地址：
b．产品名称、型号：此内容来自标准下载网
出厂日期：年月；
d.体积：长×宽×高，mm；
重量：kg：
f.数量：
g.收货单位及地址：
h．“防潮”、“小心轻放”、“向上”等标志5.6总成应存放在通风干燥的仓库内，在正常保管情况下，制造厂应保证总成自出厂之日起在12个月内不致锈蚀。
附加说用：
本标准由机械电子工业部上海内燃机研究所提出并归口。本标准由机械电于工业部上海内燃机研究所负责起草。本标准主要起草人张
桢、张少杰。
