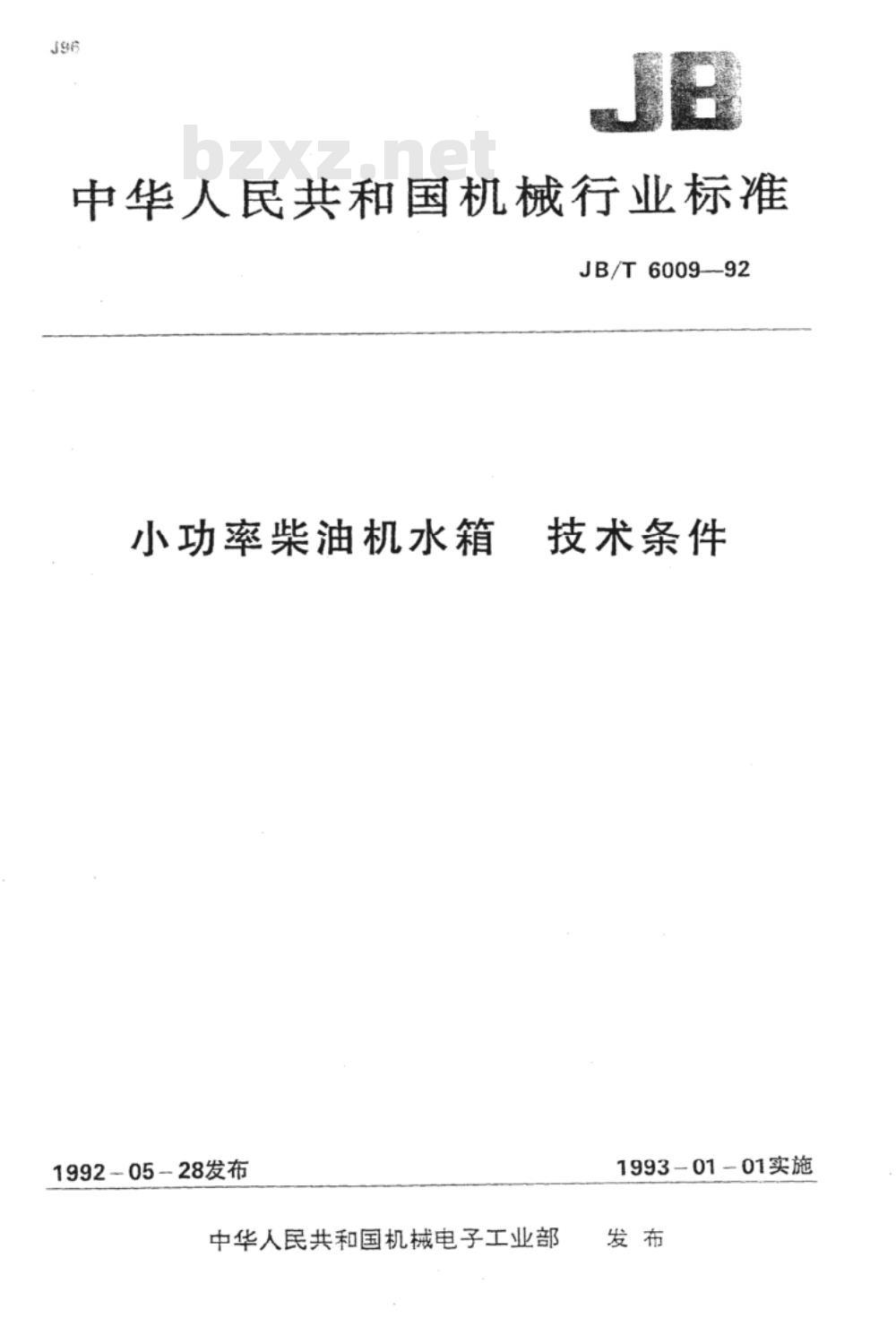

【机械行业标准(JB)】 小功率柴油机水箱 技术条件

中华人民共和国机械行业标准
JB/T6009-92
小功率柴油机水箱
1992-05-28发布
技术条件
1993-01-01实施
中华人民共和国机械电子工业部发布

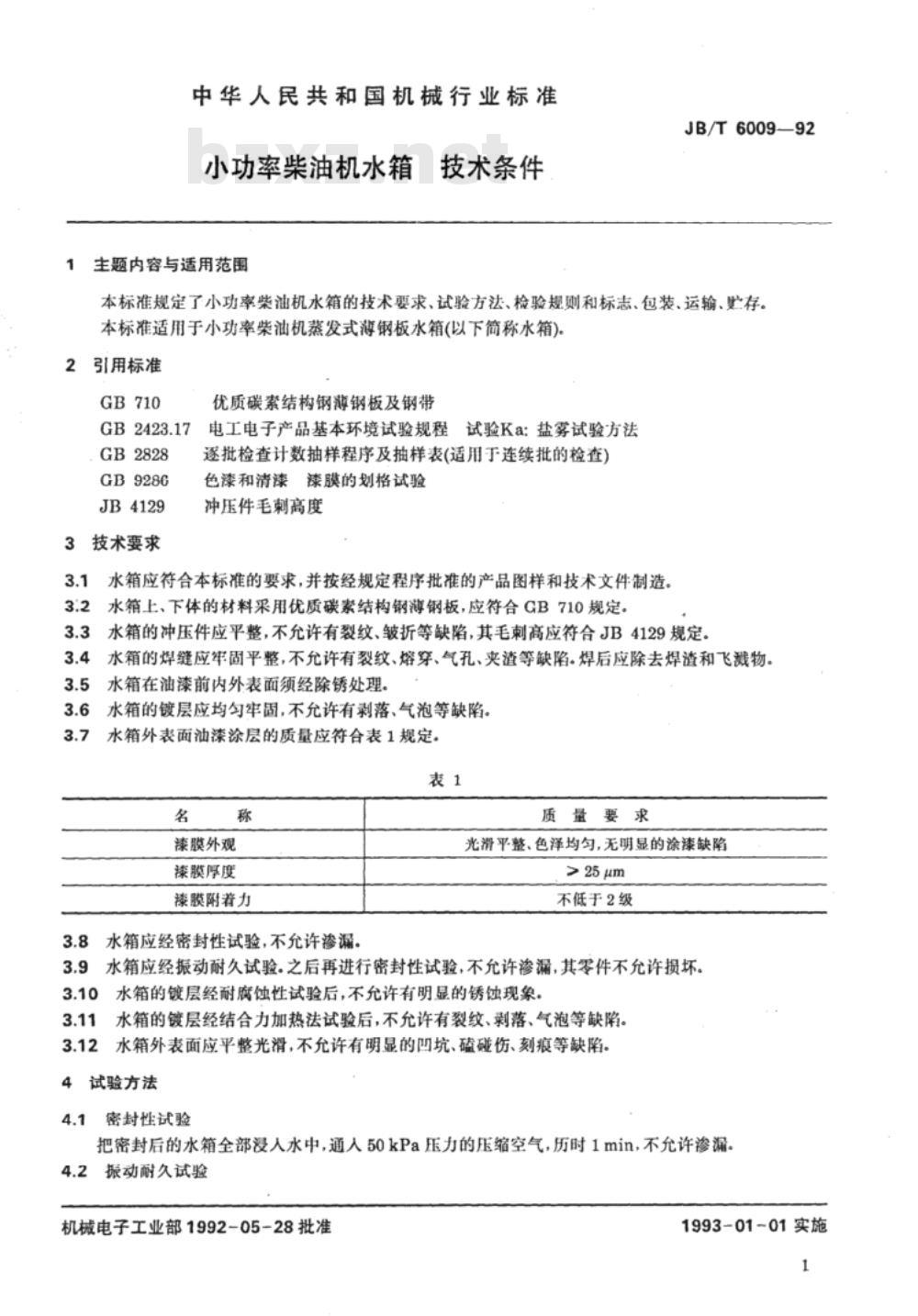

中华人民共和国机械行业标准
小功率柴油机水箱
主题内容与适用范围
技术条件
JB/T6009—92
本标准规定了小功率柴油机水箱的技术要求、试验方法、检验规则和标志、包装、运输、存。本标准适用于小功率柴油机蒸发式薄钢板水箱(以下简称水箱)2引用标准
GB2423.17
GB2828
GB9286
JB4129
3技术要求
优质碳索结构钢薄钢板及钢带
电工电子产品基本环境试验规程试验Ka：盐雾试验方法逐批检查计数抽样程序及抽样表(适用于连续批的检查）色漆和清漆滦膜的划格试验
冲压件毛刺高度
3.1水箱应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。3.2水箱上、下体的材料采用优质碳素结构钢薄钢板，应符合GB710规定。3.3水箱的冲压件应平整，不允许有裂纹、皱折等缺陷，其毛刺高应符合JB4129规定。3.4水箱的焊缝应牢固平整，不允许有裂纹、熔穿、气孔、夹渣等缺陷。焊后应除去焊渣和飞溅物。3.5水箱在油漆前内外表面须经除锈处理。3.6水箱的镀层应均匀牢固，不允许有剥落、气泡等缺陷。3.7水箱外表面油漆涂层的质量应符合表1规定。表1
漆膜外观
漆膜厚度
漆膜附着力
3.8水箱应经密封性试验，不允许渗漏。质量要求
光滑平整、色泽均匀，无明显的涂漆缺陷>25μm
不低于2级
3.9水箱应经振动耐久试验。之后再进行密封性试验，不允许渗漏，其零件不允许损坏。3.10水箱的镀层经耐腐蚀性试验后，不允许有明显的锈蚀现象。水箱的镀层经结合力加热法试验后，不允许有裂纹、剥落、气泡等缺陷。3.11
3.12水箱外表面应平整光滑，不允许有明显的凹坑、磕碰伤、刻痕等缺陷。4试验方法
密封性试验
把密封后的水箱全部浸人水中，通人50kPa压力的压缩空气，历时1min，不允许渗漏。4.2振动耐久试验
机械电子工业部1992-05-28批准1993-01-01实施
JB/T6009--92

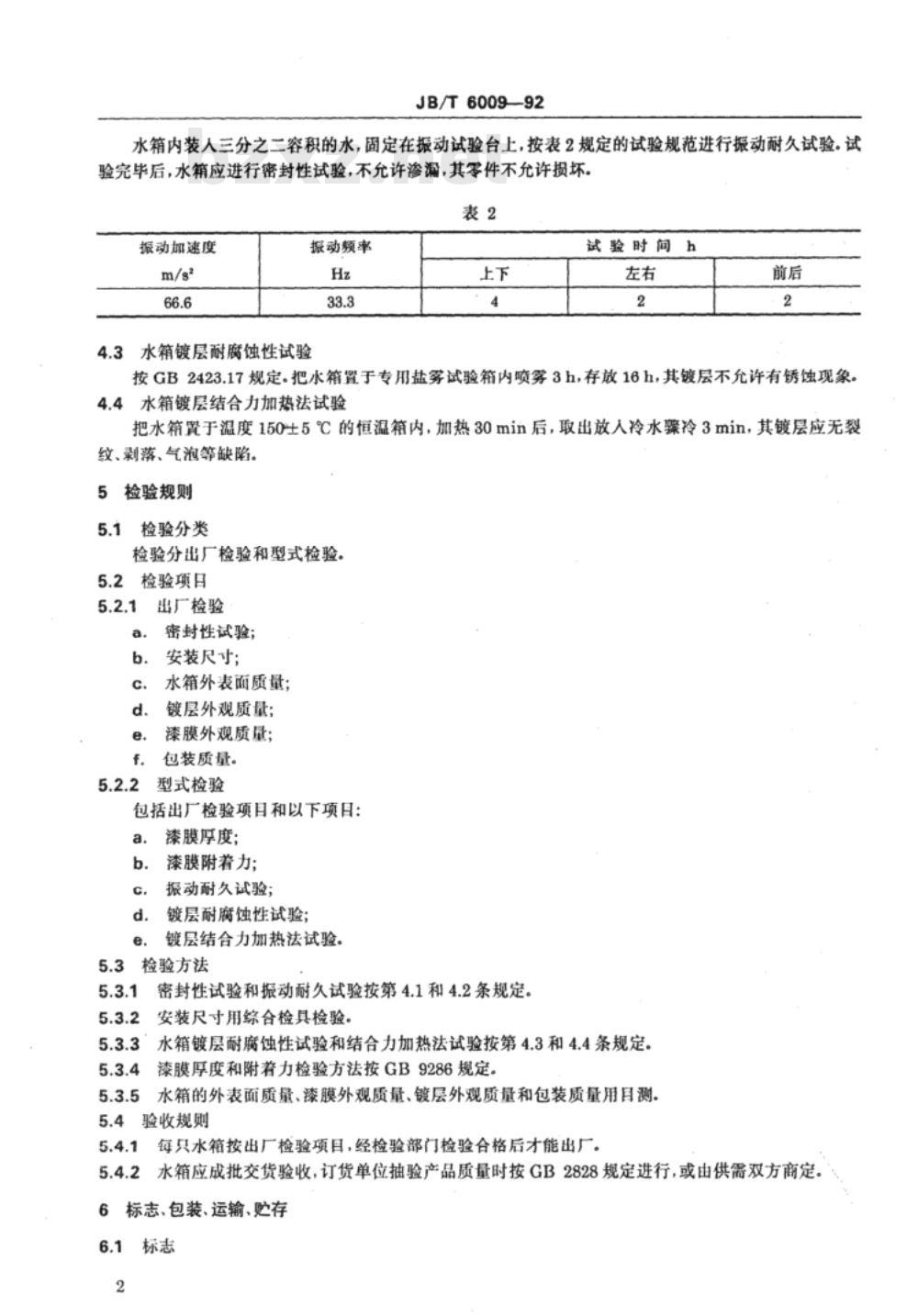

水箱内装人三分之二容积的水，固定在振动试验台上，按表2规定的试验规范进行振动耐久试验。试验完毕后，水箱应进行密封性试验，不允许渗漏，其零件不允许损坏。表2
振动加速度
振动频率
4.3水箱镀层耐腐蚀性试验
试验时间h
按GB2423.17规定。把水箱置于专用盐雾试验箱内喷雾3h，存放16h，其镀层不允许有锈蚀现象。4.4水箱镀层结合力加热法试验
把水箱置于温度150土5℃的恒温箱内，加热30min后，取出放人冷水骤冷3min，其镀层应无裂纹、剥落、气泡等缺陷。
5检验规则
5.1检验分类
检验分出厂检验和型式检验。
5.2检验项日
出厂检验
密封性试验；
安装尺寸；
水箱外表面质量；
镀层外观质量；
漆膜外观质量；
包装质量。
型式检验
包括出厂检验项目和以下项日：a.
漆膜厚度；
漆膜附着力;
振动耐久试验；
镀层耐腐蚀性试验；
镀层结合力加热法试验。
5.3检验方法
密封性试验和振动耐久试验按第4.1和4.2条规定。安装尺寸用综合检具检验。
水箱镀层耐腐蚀性试验和结合力加热法试验按第4.3和4.4条规定。漆膜厚度和附着力检验方法按GB9286规定。水箱的外表面质量、漆膜外观质量、镀层外观质量和包装质量用目测。5.4验收规则
每只水箱按出厂检验项目，经检验部门检验合格后才能出厂。水箱应成批交货验收，订货单位抽验产品质量时按GB2828规定进行，或由供需双方商定。6标志、包装、运输、贮存
6.1标志
每只水箱外表面应标明：
制造厂名或厂标；
产品名称和型号。免费标准bzxz.net
包装箱外表面应标明：
制造厂名；
产品名称和型号；
总重量和数量；
外型尺寸(1xb×h),mm;
发往地址和收货单位；
JB/T6009-92
“小心轻放”、“防潮”、“防压”等字样或标志；f.
出厂年、月。
6.2包装
每只水箱应附有制造厂出厂检验合格证。6.2.2水箱装人包装箱内应有保护物衬垫，并用包装带紧固。6.3运输
每只包装箱的总重量等于或小于50kg，并保证在正常的运输中不致损坏。6.4贮存
装入包装箱内的水箱应存放在通风干燥的仓库内，在正常的保管情况下，制造厂应保证其自出厂之日起12个月内不致锈蚀。
附加说明：
本标准由机械电子工业部上海内燃机研究所提出并归口。本标准由机械电子工业部上海内燃机研究所、苏州内燃机配件厂负责起草。本标准主要起草人孟世忠、朱鑫森。华人民共和国

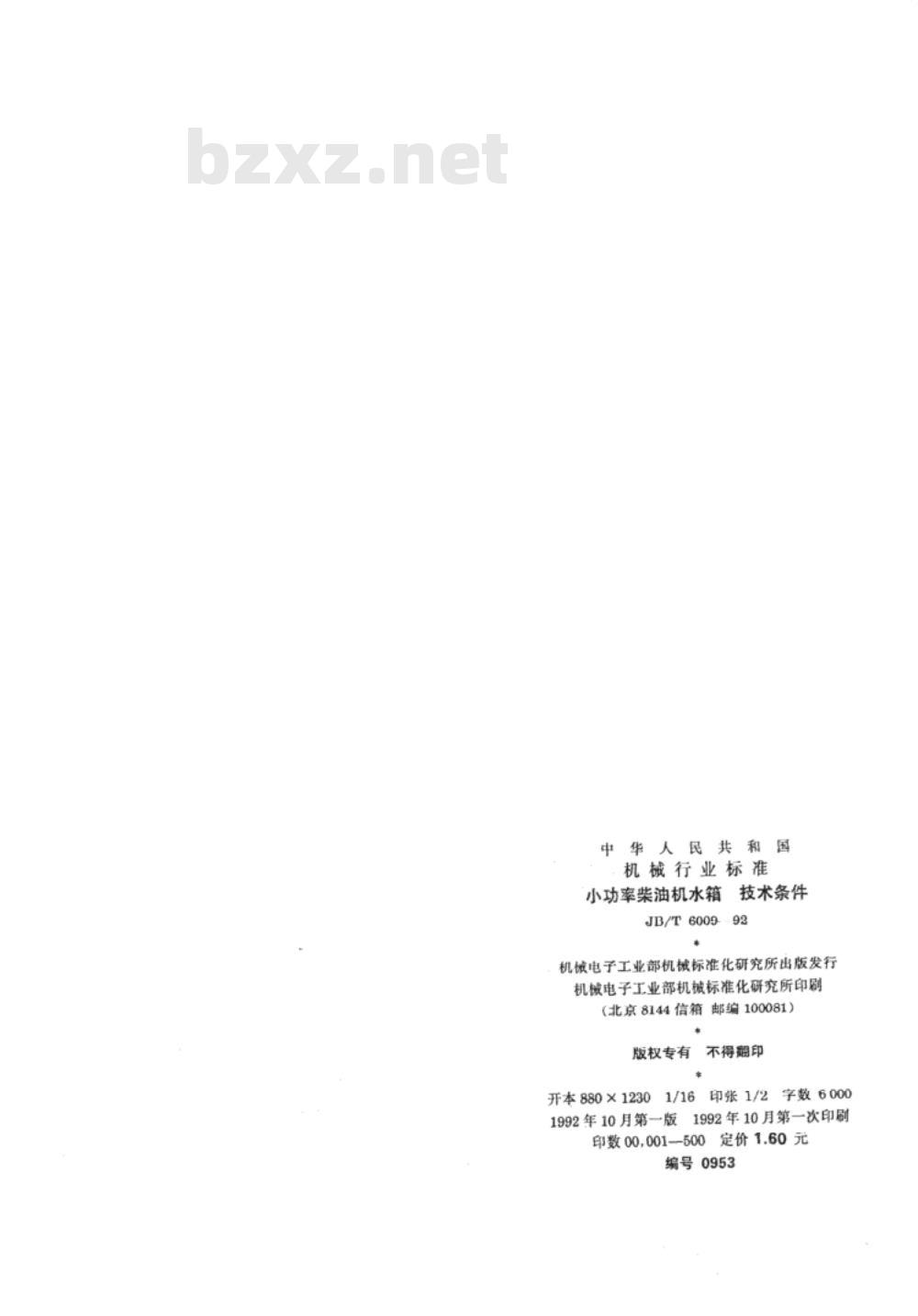

机械行业标准
小功率柴油机水箱
技术条件
JB/T6009-92
机恢电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印剧（北京8144信箱邮编100081）
版权专有
不得翻印
开本880×1230
字数6000
印张1/2
1992年10月第一次印刷
1992年10月第一版
定价1.60元
印数00,001-—500
编号0953
