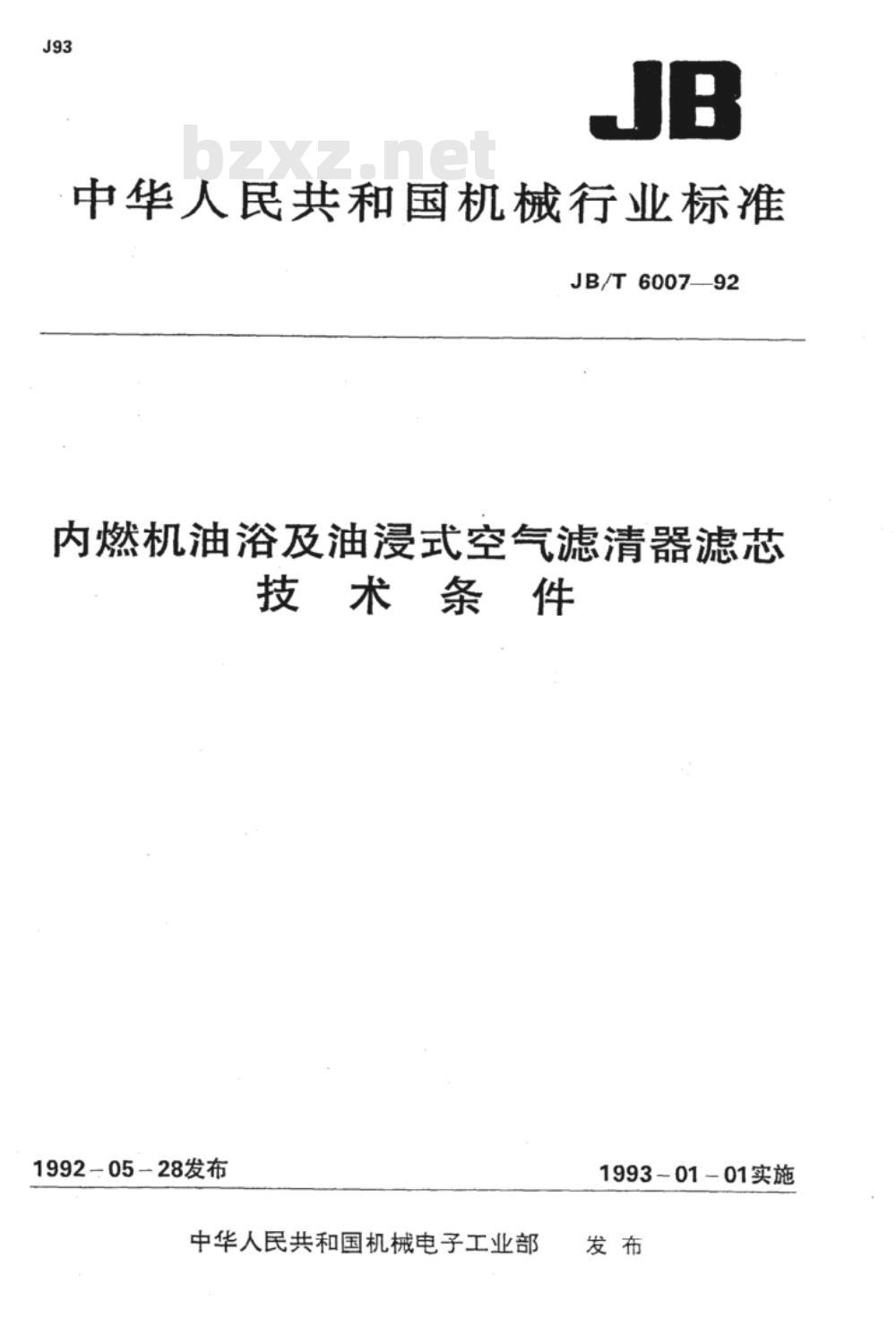

【机械行业标准(JB)】 内燃机油浴及油浸式空气滤清器滤芯 技术条件

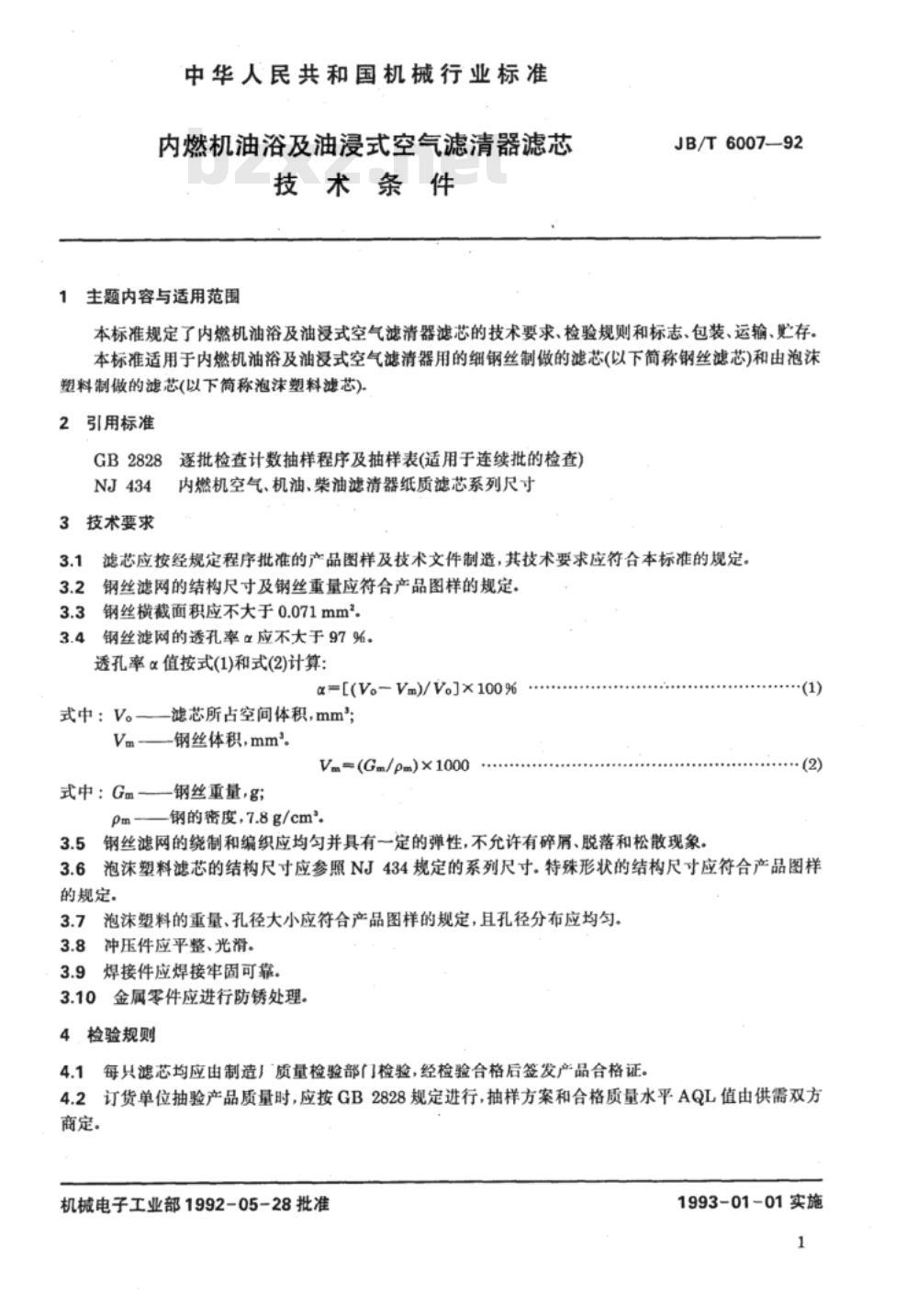

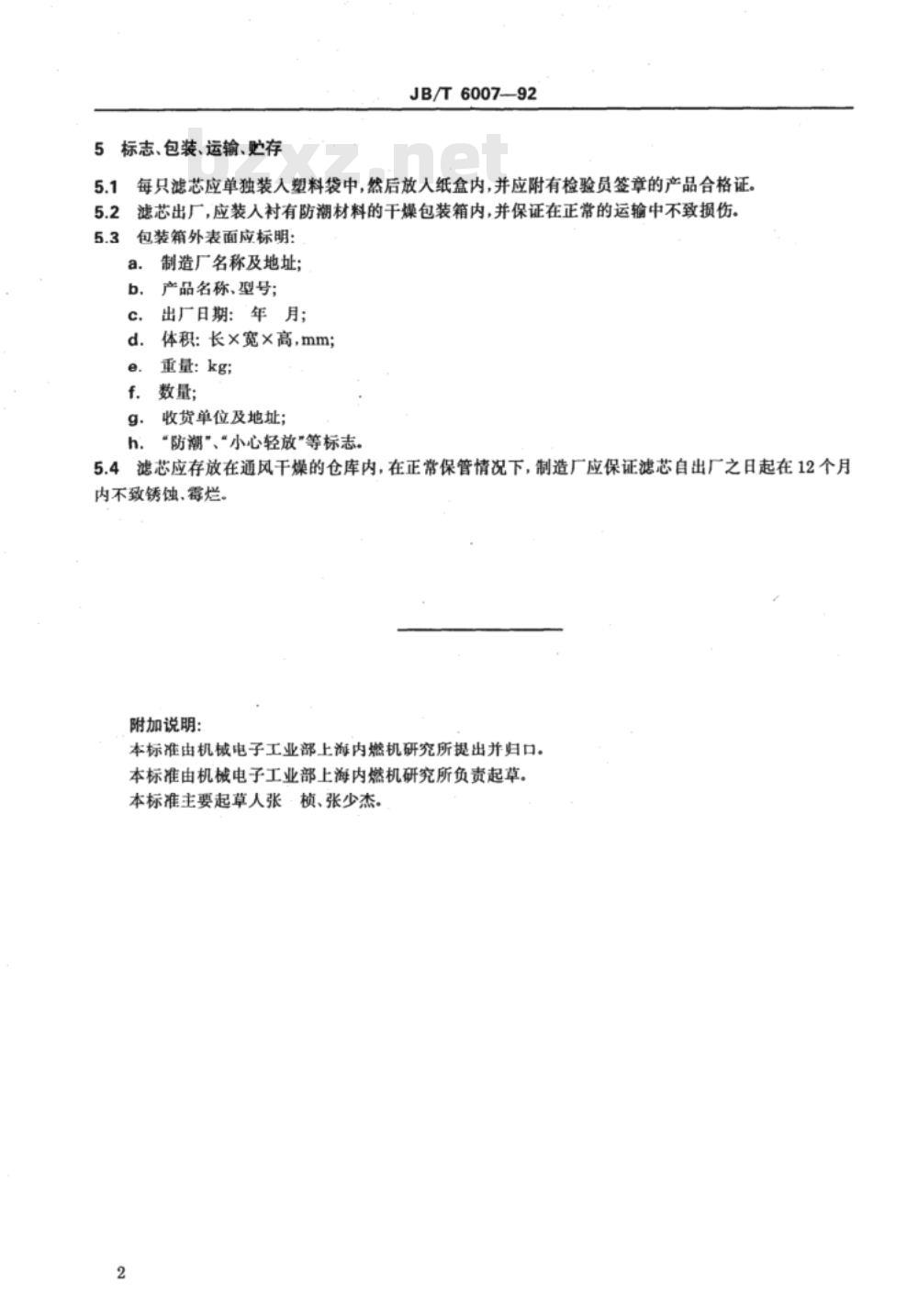

中华人民共和国机械行业标准 JB/T6007-92 内燃机油浴及油浸式空气滤清器滤芯技术条件 发布日期：1992年5月28日 实施日期：1993年1月1日 1 主题内容与适用范围 本标准规定了内燃机油浴及油浸式空气滤清器滤芯的技术要求、检验规则以及标志、包装、运输、储存等内容。标准适用于内燃机油浴及油浸式空气滤清器所使用的细钢丝滤芯和泡沫塑料滤芯。 2 引用标准 GB 2828，NJ 434 3 技术要求 3.1 滤芯应根据批准的产品图样和技术文件制造，钢丝滤芯的结构尺寸和钢丝重量应符合产品图样规定。 3.2 钢丝横截面积不大于0.071mm²。 3.3 钢丝滤网的透孔率不大于97%，透孔率α值按下列公式计算： α = [(V - Vm) / V] × 100% 式中：V 为滤芯所占空间体积（mm³）；Vm 为钢丝体积（mm³）； Vm = (Gm / pm) × 1000 其中：Gm 为钢丝重量（g）；pm 为钢的密度（7.8g/cm³）。 3.4 钢丝滤网的绕制和编织应均匀且具有一定的弹性，不允许有碎屑、脱落和松散现象。 3.5 泡沫塑料滤芯的结构尺寸应参照NJ 434规定的系列尺寸，特殊形状的结构尺寸应符合产品图样的规定。 3.6 泡沫塑料滤芯的重量和孔径大小应符合产品图样的规定，且孔径分布应均匀。 3.7 冲压件应平整、光滑；焊接件应焊接牢固可靠；金属零件应进行防锈处理。 4 检验规则 4.1 每只滤芯应由制造厂质量检验部门进行检验，合格后签发产品合格证。 4.2 订货单位进行抽样检验时，应按GB 2828规定的抽样方案进行，抽样方案和合格质量水平（AQL值）由供需双方商定。 5 标志、包装、运输、储存 5.1 每只滤芯应单独装入塑料袋中，放入纸盒内，并附有检验员签章的产品合格证。 5.2 滤芯出厂时，应装入衬有防潮材料的干燥包装箱内，并保证在正常运输中不受损伤。包装箱外表面应标明以下信息： - 制造厂名称及地址； - 产品名称、型号； - 出厂日期； - 体积（长×宽×高）； - 重量（kg）； - 数量； - 收货单位及地址； - “防潮”、“小心轻放”等标志。 5.3 滤芯应存放在通风干燥的仓库内，制造厂应保证滤芯在正常保管情况下自出厂之日起12个月内不致锈蚀、霉烂。 附加说明：本标准由机械电子工业部上海内燃机研究所提出并归口，负责起草工作。主要起草人：张桢、张少杰。 本标准由机械电子工业部机械标准化研究所出版发行。
