【机械行业标准(JB)】 涡轮增压器 清洁度限值及测定方法

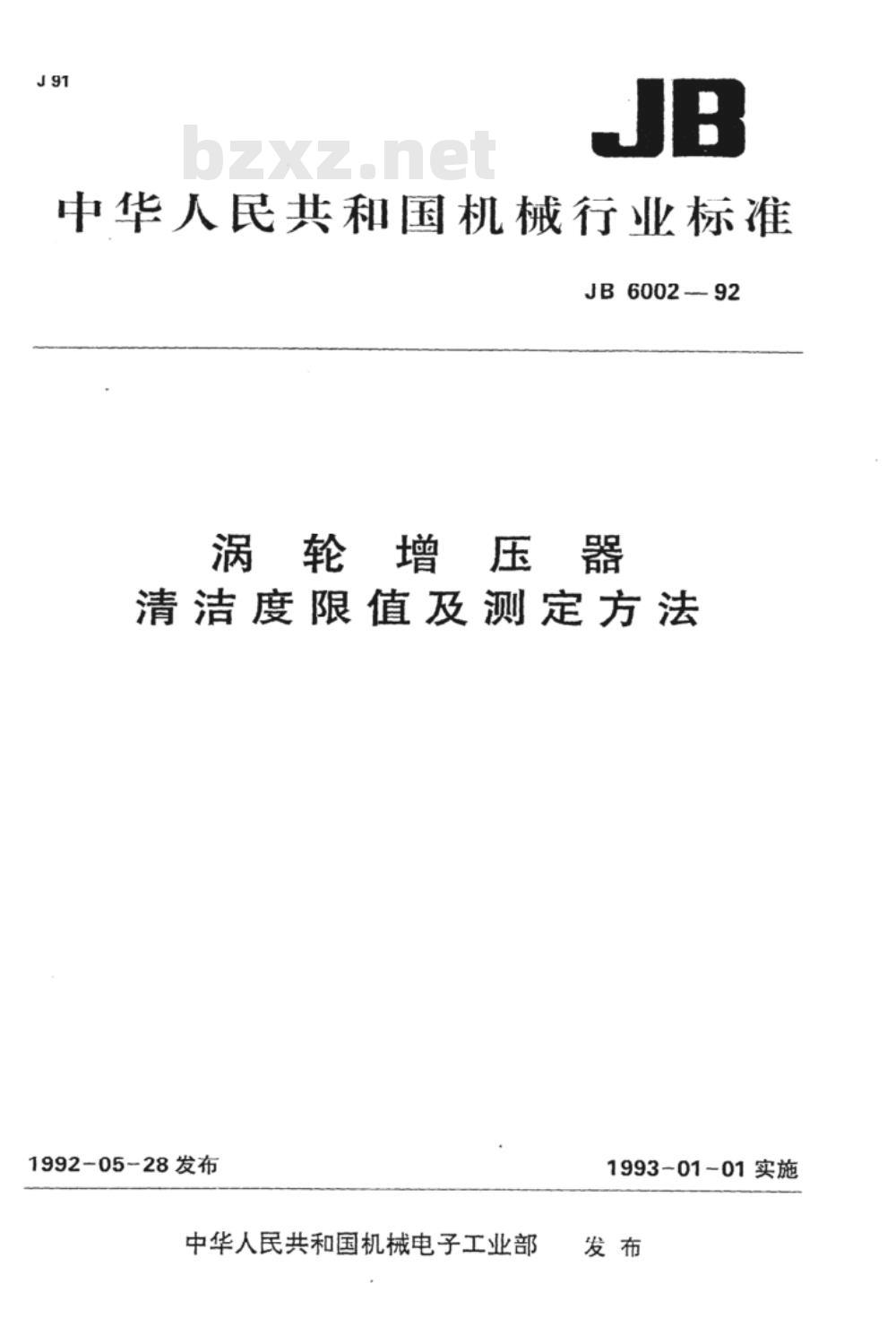

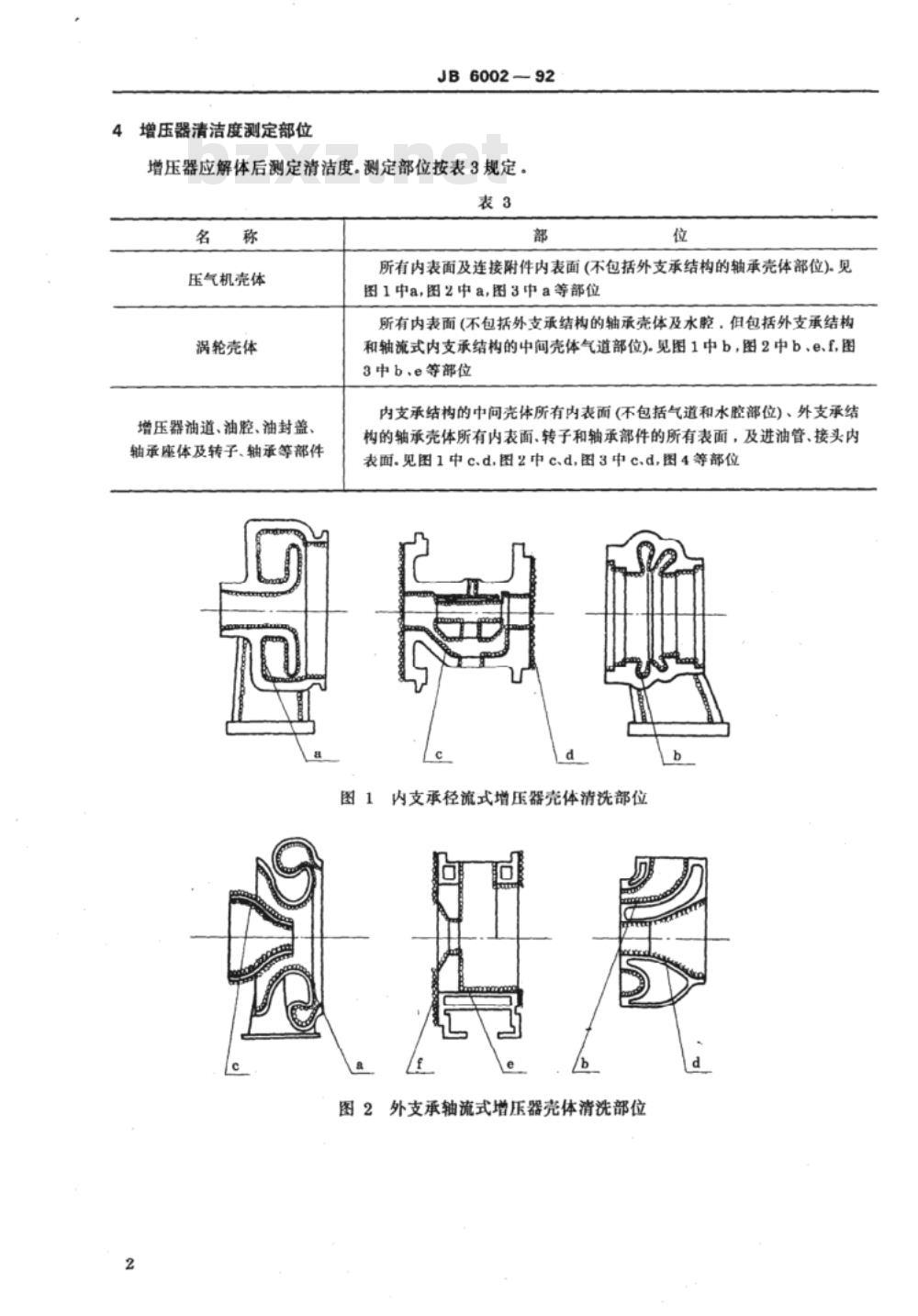

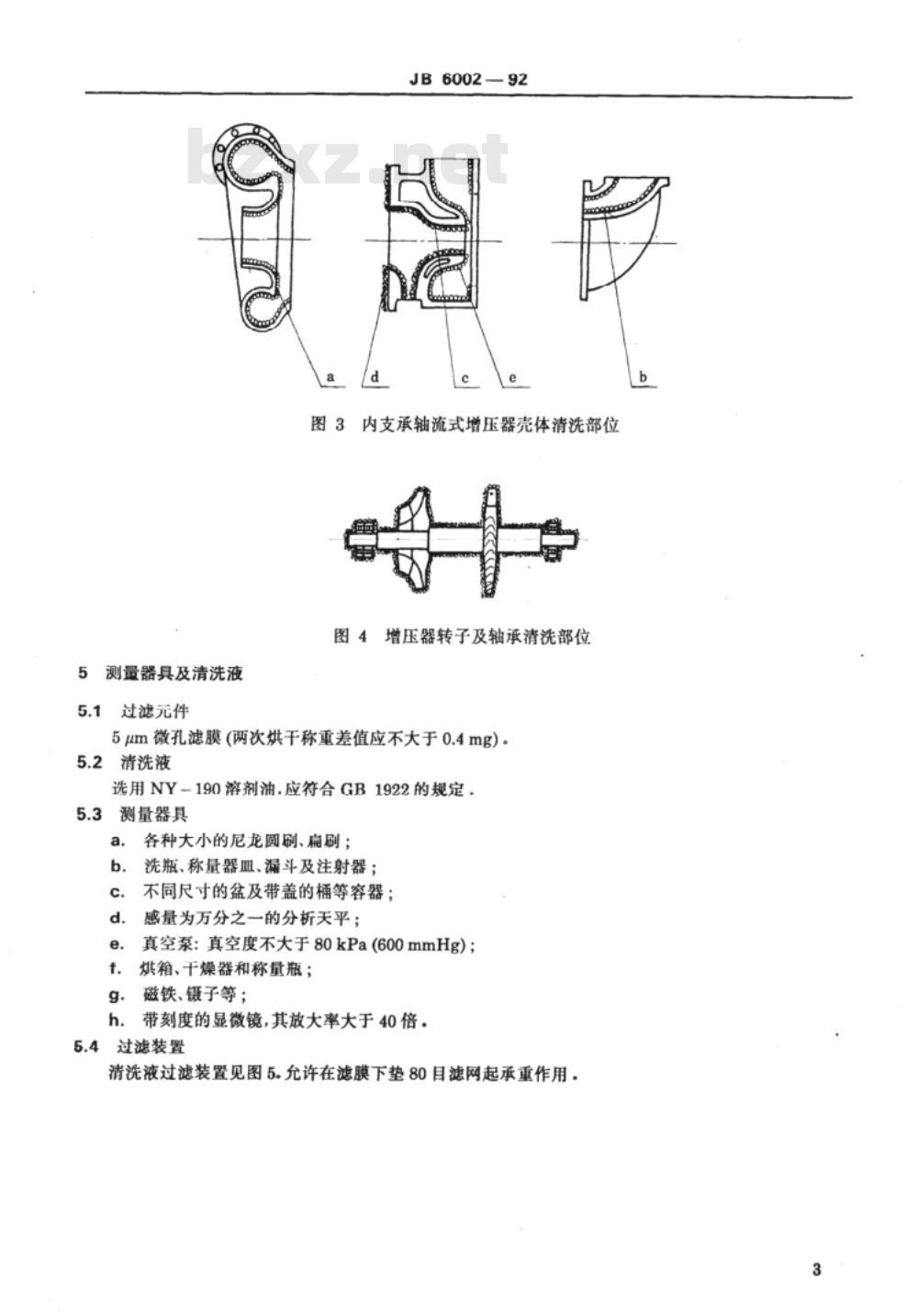

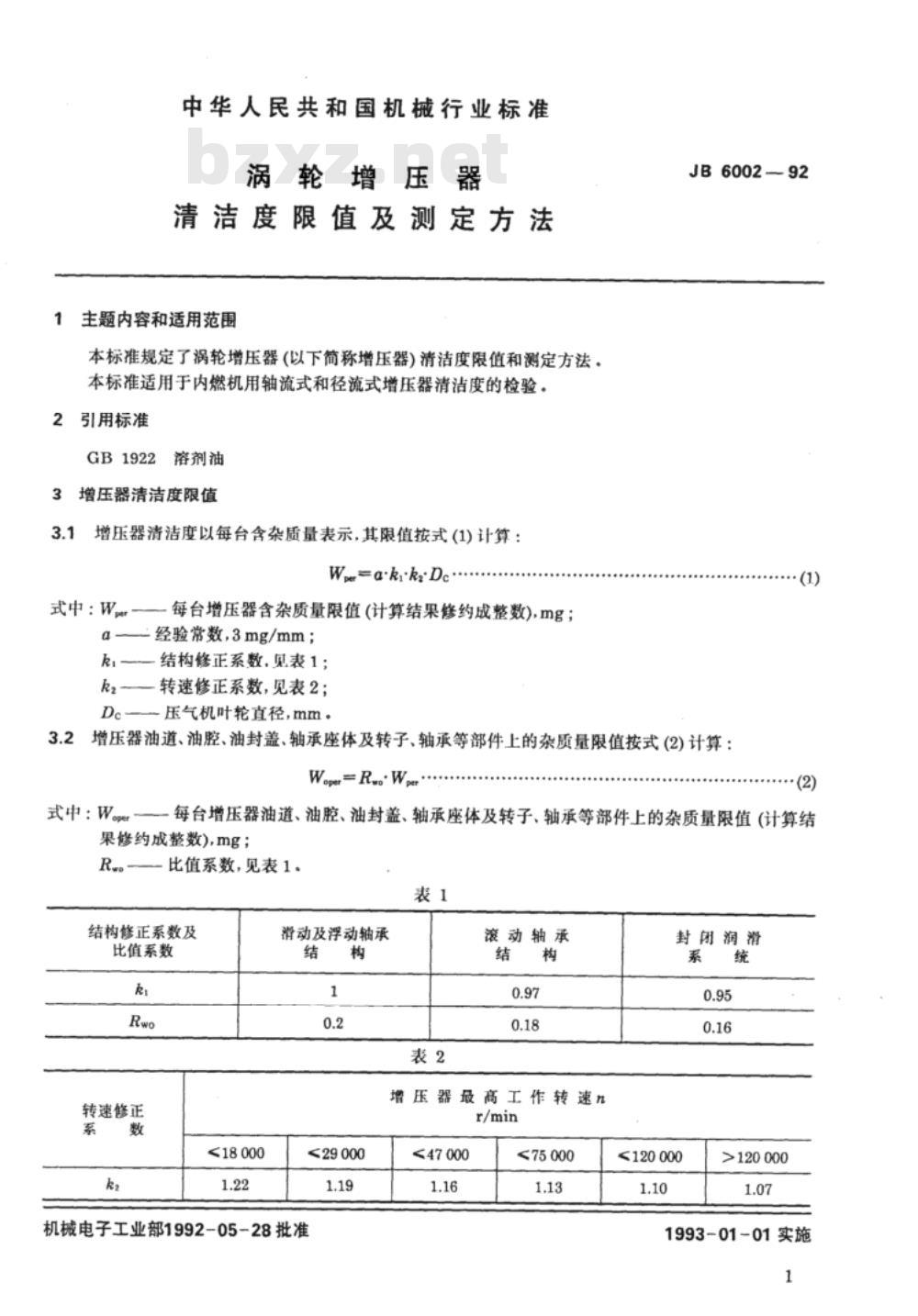

中华人民共和国机械行业标准 JB/T 6002-92 涡轮增压器清洁度限值及测定方法 1992-05-28发布 中华人民共和国机械电子工业部1993-01-01实施 1 范围 本标准规定了涡轮增压器（以下简称增压器）清洁度限值和测定方法。本标准适用于内燃机用轴流式和径流式增压器清洁度的检验。 2 引用标准 - GB1922 溶剂油 3 增压器清洁度限值 3.1 增压器清洁度以每台含杂质量表示，其限值按式（1）计算： W = k1 × k2 × D × (De)^2 式中：W - 每台增压器含杂质量限值（计算结果修约成整数），单位 mg；k1 - 经验常数，3 mg/mm；k2 - 结构修正系数，见表1；D - 增压器最大工作转速，r/min；De - 压气机叶轮直径，mm。 3.2 增压器油道、油腔、油封盖、轴承座体及转子、轴承等部件上的杂质量限值按式（2）计算： Wr = R × W 式中：Wr - 每台增压器油道、油腔、油封盖、轴承座体及转子、轴承等部件上的杂质量限值（计算结果修约成整数），单位 mg；R - 比值系数，见表1。 表1 结构修正系数及比值系数 | 增压器最高工作转速 (r/min) | 结构修正系数 | 转速修正系数 (k2) | |-----------------------------|--------------|-------------------| | ≤18000 | 1.22 | 0.2 | | ≤29000 | 1.19 | 0.18 | | ≤47000 | 1.16 | 0.16 | | ≤75000 | 1.13 | 0.16 | | ≤120000 | 1.10 | 0.14 | | >120000 | 1.07 | 0.12 | 4 增压器清洁度测定部位 增压器应解体后测定清洁度。测定部位按表3规定。 表3 增压器清洁度测定部位 | 部件 | 测定部位 | |----------------------------|-----------------------------------------------------------| | 压气机壳体 | 所有内表面及连接附件内表面（不包括外支承结构的轴承壳体部位）| | 涡轮壳体 | 所有内表面（不包括外支承结构的轴承壳体及水腔，但包括外支承结构和轴流式内支承结构的中间壳体气道部位）| | 增压器油道、油腔等部件 | 所有内表面，包括转子和轴承部件的所有表面，及进油管、接头内表面| 5 测量器具及清洗液 5.1 过滤元件：5μm微孔滤膜（两次烘干称重差值应不大于0.4mg）。 5.2 清洗液：选用NY-190溶剂油，应符合GB1922的规定。 5.3 测量器具： - 各种大小的尼龙圆刷、扁刷； - 洗瓶、称量器皿、漏斗及注射器； - 不同尺寸的盆及带盖的桶等容器； - 感量为万分之一的分析天平； - 真空泵：真空度不大于80kPa（600mmHg）； - 烘箱、干燥器和称量瓶； - 磁铁、镊子等； - 带刻度的显微镜，其放大率大于40倍。 5.4 过滤装置：清洗液过滤装置见图5。允许在滤膜下垫80目滤网起承重作用。 6 测定前的准备工作 6.1 样本的抽取：滤膜应从制造厂装配线上随机抽取2台，样本母体应不少于9台。压气机叶轮直径大于200mm的增压器，经检测机构的同意，样本母体可少于9台。 6.2 清洁度测定工作应在环境清洁干净、通风良好、并有安全措施的室内进行。 6.3 操作人员应穿戴清洁的工作衣、帽及鞋，并洗净双手。 6.4 样本的非测定部位应清理干净。 6.5 所有取样工具、支架和容器等应清洗干净。 6.6 使用的清洗液应经不大于5μm微孔滤膜的过滤。 6.7 清洗液用量参照表4规定。 7 附加说明 本标准由全国拖拉机标准化技术委员会提出，由机械电子工业部洛阳拖拉机研究所归口并负责起草。 出版单位：机械电子工业部机械标准化研究所 出版时间：1992年10月第一版，1992年10月第一次印刷 定价：1.50元 印刷地址：北京8144信箱，邮政编码100081
