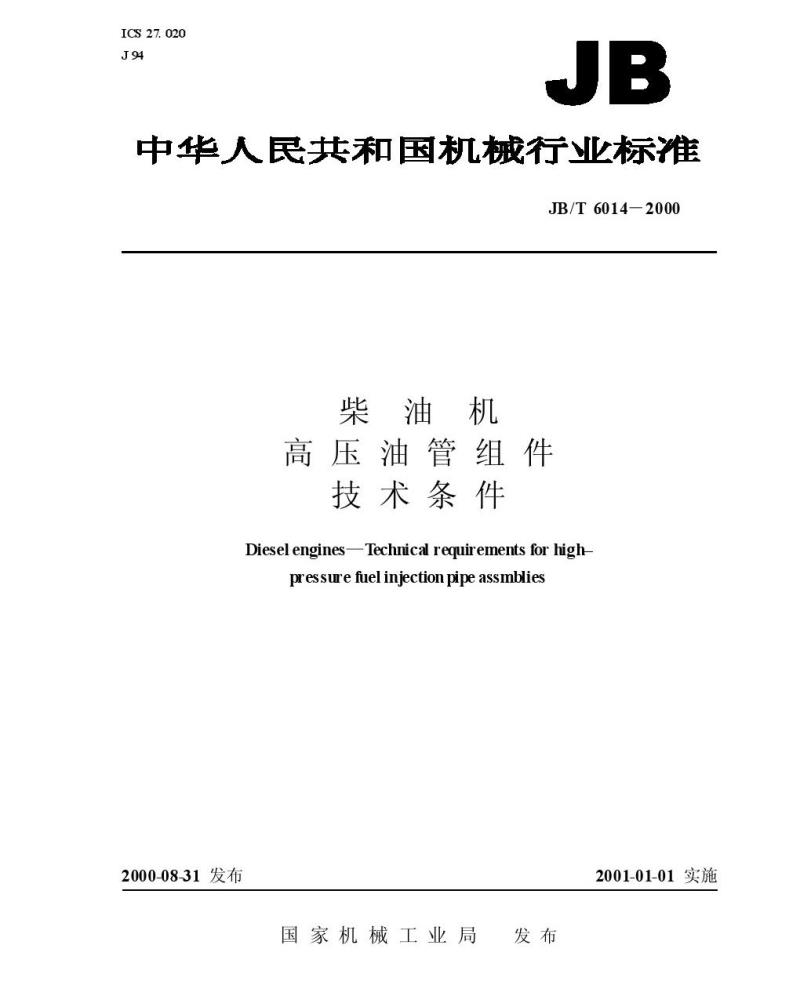

【机械行业标准(JB)】 柴油机 高压油管组件 技术条件

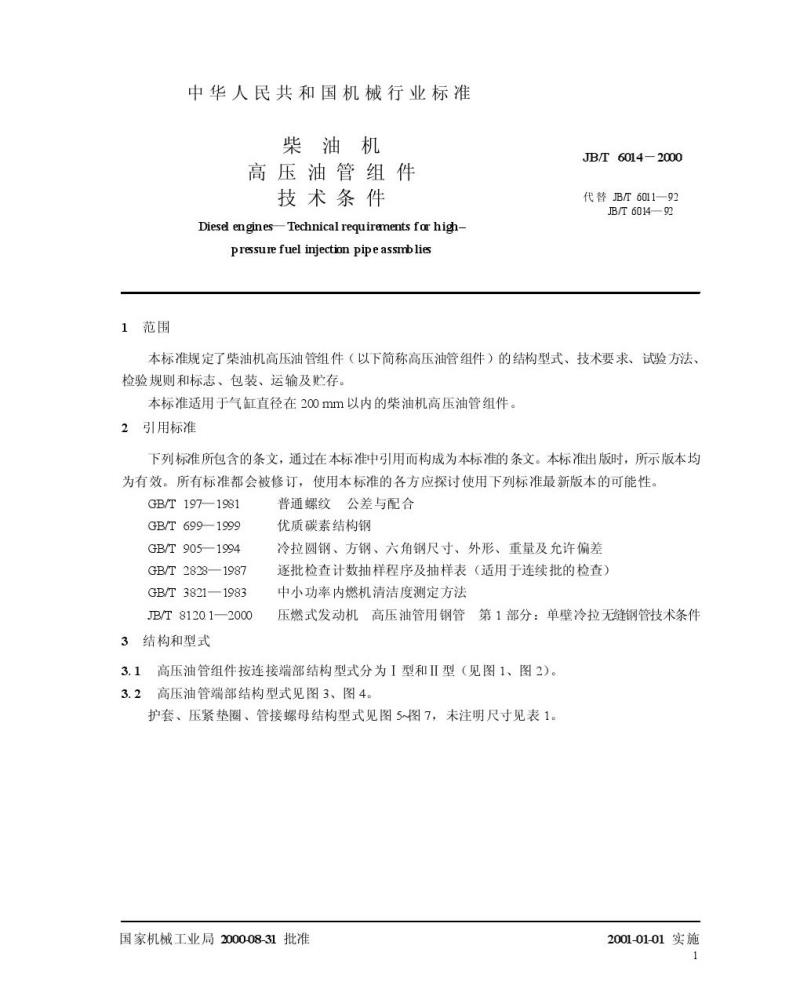

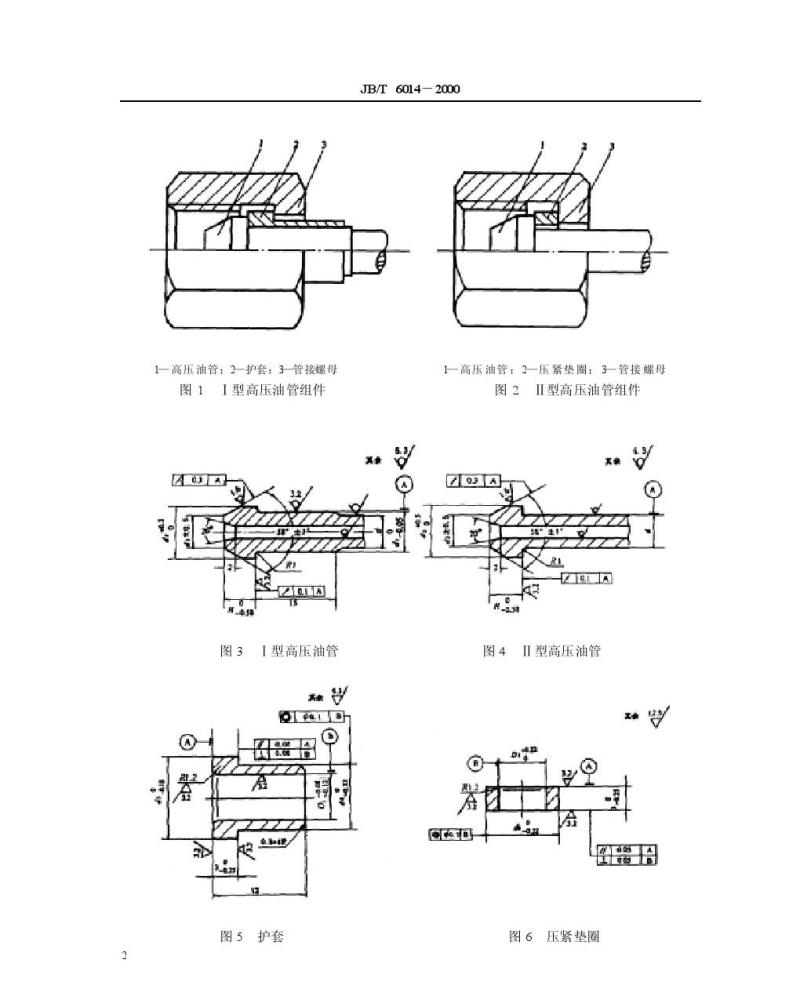

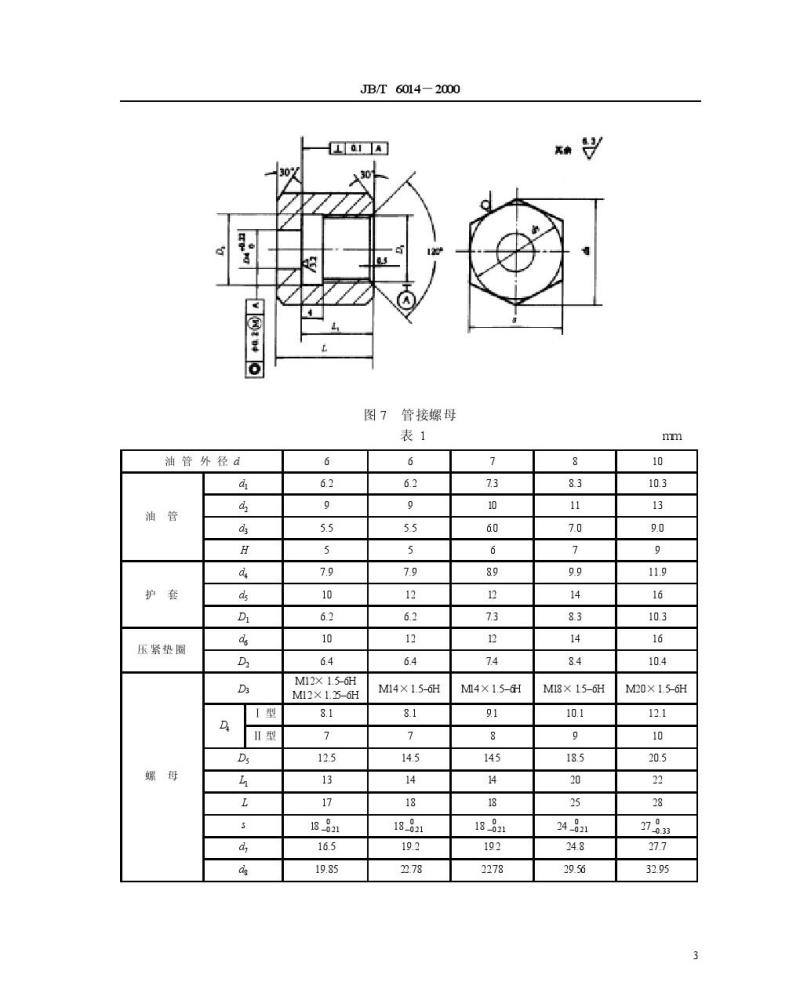

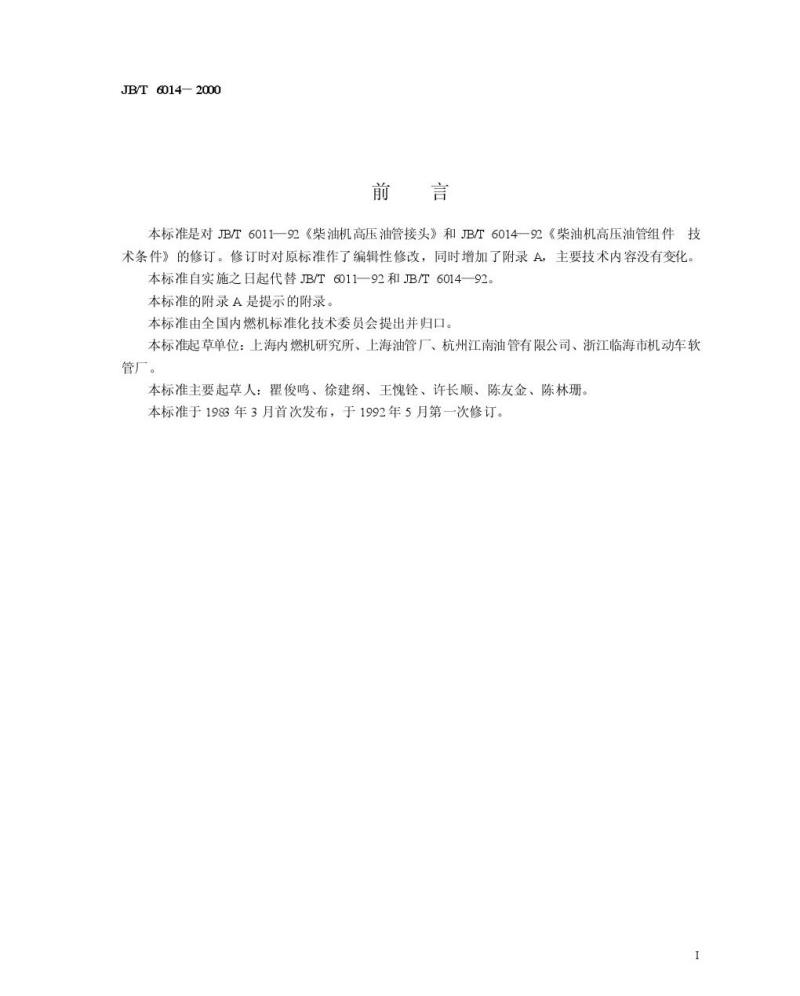

中华人民共和国机械行业标准 JB/T6014-2000 Diesel engines—Technical requirements for high-pressure fuel injection pipe assemblies 本标准规定了柴油机高压油管组件（以下简称高压油管组件）的结构型式、技术要求、试验方法、检验规则和标志、包装、运输及贮存。 本标准适用于气缸直径在200mm以内的柴油机高压油管组件。 本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所、上海油管厂、杭州江南油管有限公司、浙江临海市机动车软管厂。 本标准主要起草人：翟俊鸣、徐建纲、王愧铨、许长顺、陈友金、陈林珊。本标准于1983年3月首次发布，于1992年5月第一次修订。 1 范围 本标准规定了柴油机高压油管组件的技术条件，包括结构型式、技术要求、试验方法、检验规则等内容，适用于气缸直径在200mm以内的柴油机高压油管组件。 本标准代替JB/T6011—92和JB/T6014—92。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB/T 197—1981 - GB/T 699—1999 - GB/T 905—1994 - GB/T 2828—1987 - GB/T 3821—1983 - JB/T 8120.1—2000 3 结构和型式 3.1 高压油管组件按连接端部结构型式分为I型和II型（见图1、图2）。 3.2 高压油管端部结构型式见图3、图4。护套、压紧垫圈、管接螺母结构型式见图5~图7，未注明尺寸见表1。 3.3 高压油管组件的材料要求包括：优质碳素结构钢、冷拉圆钢、方钢、六角钢，符合相应的尺寸、外形和重量要求。 4 技术要求 4.1 高压油管组件的性能指标应符合本标准的相关要求，包括耐压性、密封性和抗腐蚀性能等。 4.2 每批高压油管组件应按规定的抽样程序进行检查，确保符合相关技术规范。 5 试验方法 5.1 本标准规定了对高压油管组件的各项性能进行测试的方法，包括耐压试验、密封性试验、抗腐蚀试验等。 6 包装、运输及贮存 6.1 高压油管组件应采用适当的包装，防止在运输和储存过程中受损。包装标志应注明产品型号、规格、生产日期等信息。
