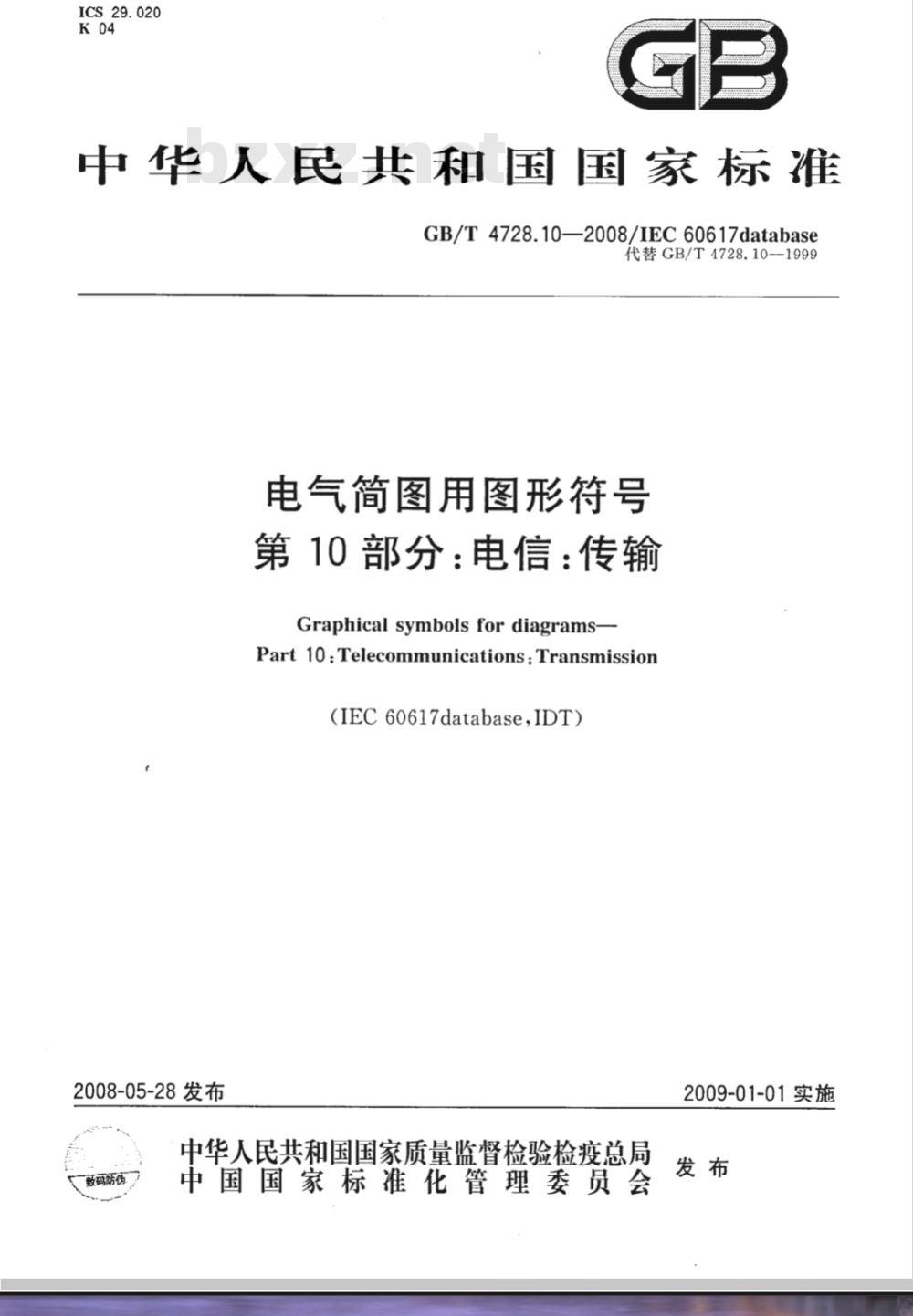

【国家标准(GB)】 电气简图用图形符号 第10部分：电信 传输

ICS29.020
中华人民共和国国家标准www.bzxz.net
GB/T 4728.10—2008/IEC 60617database代替GB/T4728.10-1999
电气简图用图形符号
第10部分：电信：传输
Graphical symbois for diagrams-Part 10:Telecommunications:Transmission(IEC 60617database,IDT)
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
数码防伪
2009-01-01实施

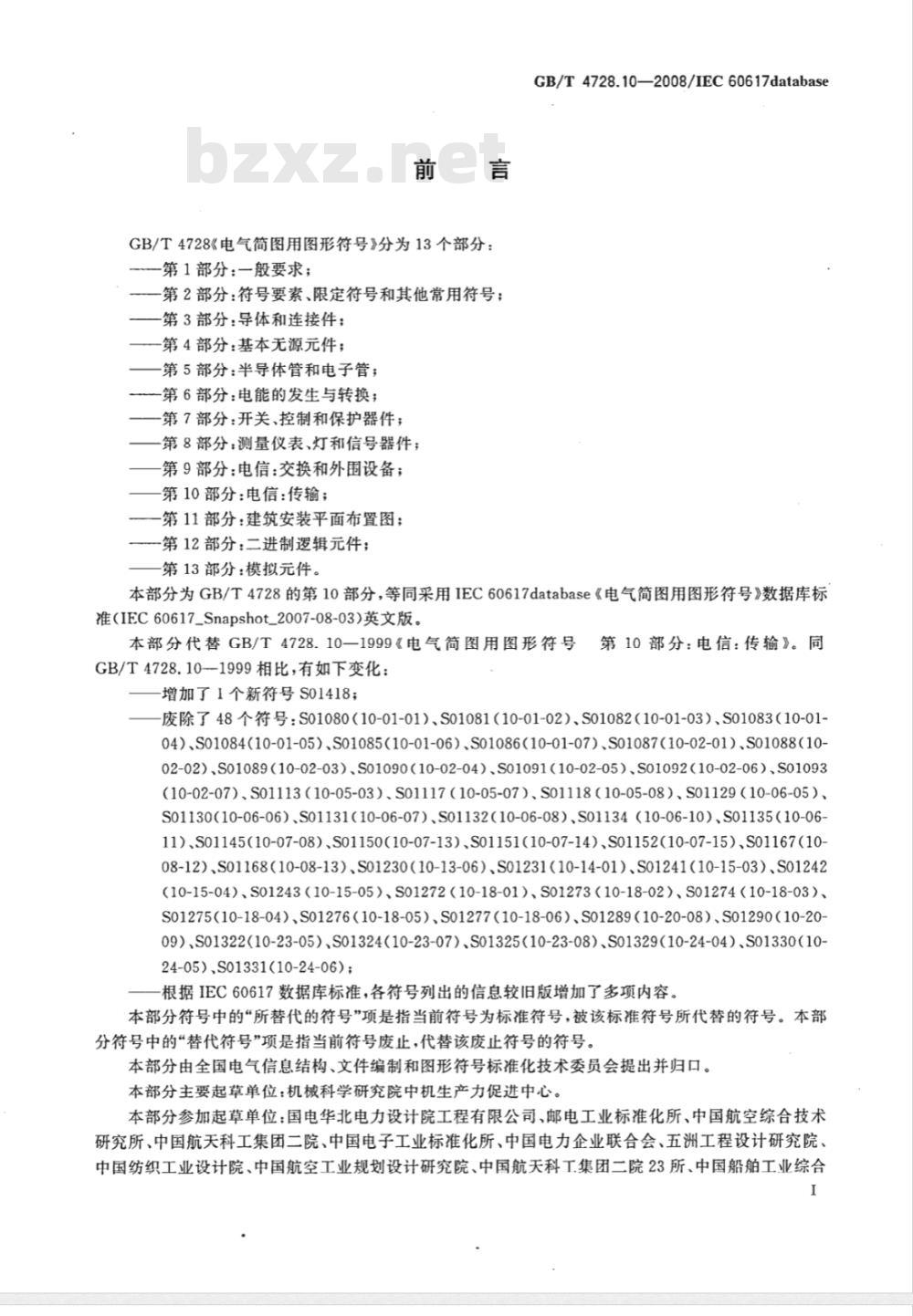

GB/T4728《电气简图用图形符号》分为13个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；第3部分：导体和连接件；
第4部分：基本无源元件；
第5部分：半导体管和电子管；
第6部分：电能的发生与转换；
第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件；第9部分：电信：交换和外围设备；第10部分：电信：传输；
第11部分：建筑安装平面布置图；-第12部分：二进制逻辑元件；
第13部分：模拟元件。
GB/T4728.10—2008/IEC60617database本部分为GB/T4728的第10部分，等同采用IEC60617database《电气简图用图形符号》数据库标准（IEC60617_Snapshot_2007-08-03）英文版。本部分代替GB/T4728.101999《电气简图用图形符号第10部分：电信：传输》。同GB/T4728.10---1999相比，有如下变化：增加了1个新符号S01418；
废除了48个符号：S01080（10-01-01）、S01081（10-01-02）、S01082（10-01-03）、S01083（10-01-04)、S01084(10-01-05)、S01085(10-01-06)、S01086(10-01-07)、S01087(10-02-01)、S01088(10-02-02)、S01089(10-02-03）、S01090(10-02-04)、S01091(10-02-05）、S01092（10-02-06）、S01093（10-02-07）、S01113（10-05-03）、S01117（10-05-07）、S01118（10-05-08）、S01129（10-06-05）、S01130(10-06-06)、S01131(10-06-07)、S01132(10-06-08）、S01134（10-06-10)、S01135(10-0611)、S01145(10-07-08)S01150(10-07-13)、S01151(10-07-14)、S01152(10-07-15)、S01167(10-08-12)、S01168(10-08-13)、S01230(10-13-06)、S01231(10-14-01)、S01241(10-15-03）、S01242（10-15-04）、S01243（10-15-05）、S01272（10-18-01）、S01273（10-18-02）、S01274（10-18-03）、S01275(10-18-04)、S01276（10-18-05）、S01277(10-18-06)、S01289(10-20-08)、S01290(10-20-09）、S01322(10-23-05）、S01324（10-23-07)S01325(10-23-08)、S01329(10-24-04)、S01330(10-24-05)、S01331(10-24-06)；
根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分符号中的“所替代的符号”项是指当前符号为标准符号，被该标准符号所代替的符号。本部分符号中的“替代符号”项是指当前符号废止，代替该废止符号的符号。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究院中机生产力促进中心。本部分参加起草单位：国电华北电力设计院工程有限公司、邮电工业标准化所、中国航空综合技术研究所、中国航天科工集团二院、中国电子工业标准化所、中国电力企业联合会、五洲工程设计研究院、中国纺织工业设计院、中国航空工业规划设计研究院、中国航天科工集团二院23所、中国船舶工业综合I

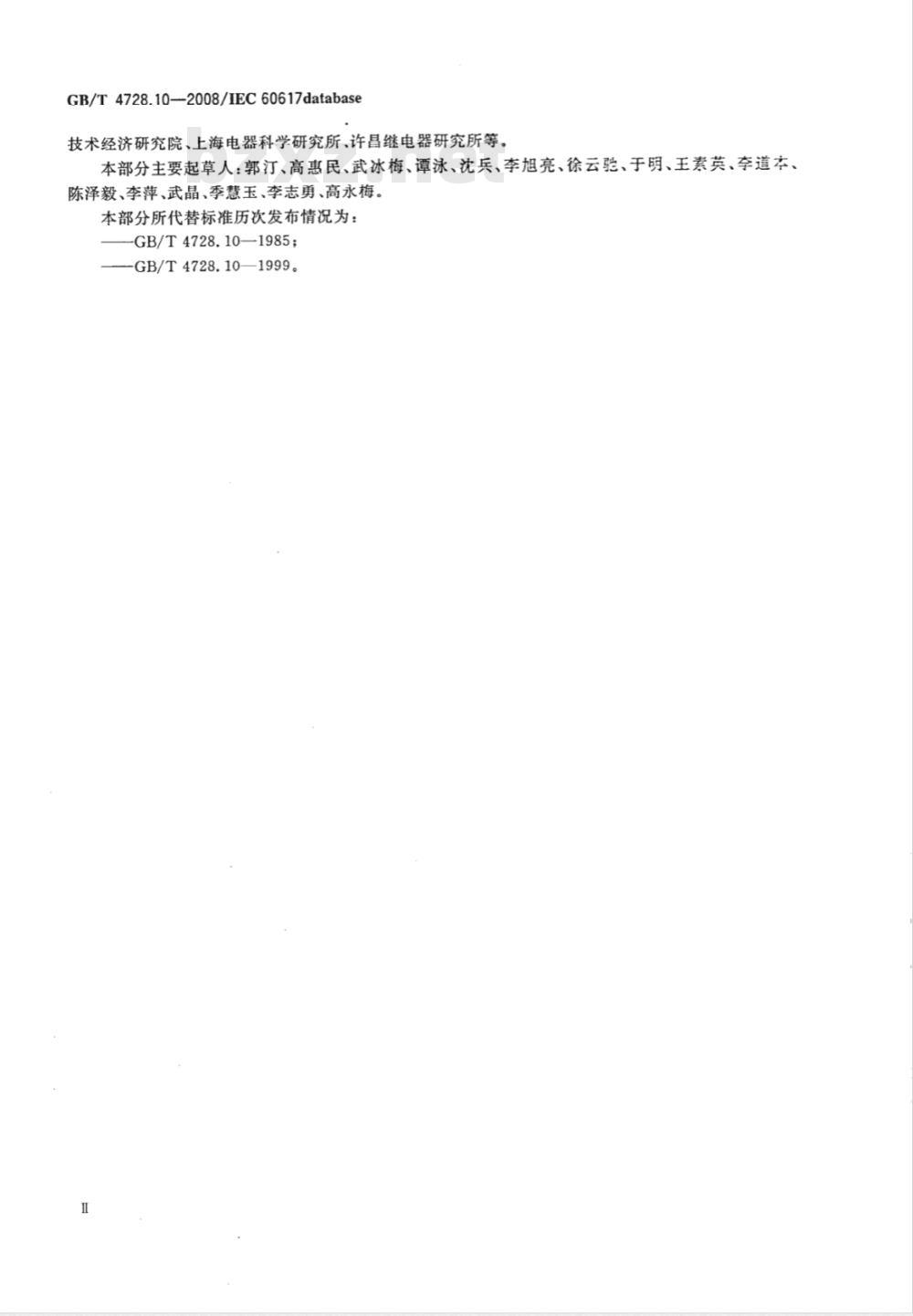

GB/T4728.10—2008/IEC60617database技术经济研究院、上海电器科学研究所、许昌继电器研究所等本部分主要起草人：郭汀、高惠民、武冰梅、谭泳、沈兵、李旭亮、徐云驰、于明、王素英、李道本、陈泽毅、李萍、武晶、季慧玉、李志勇、高永梅。本部分所代替标准历次发布情况为：-GB/T4728.10—1985；
-GB/T4728.10—1999。

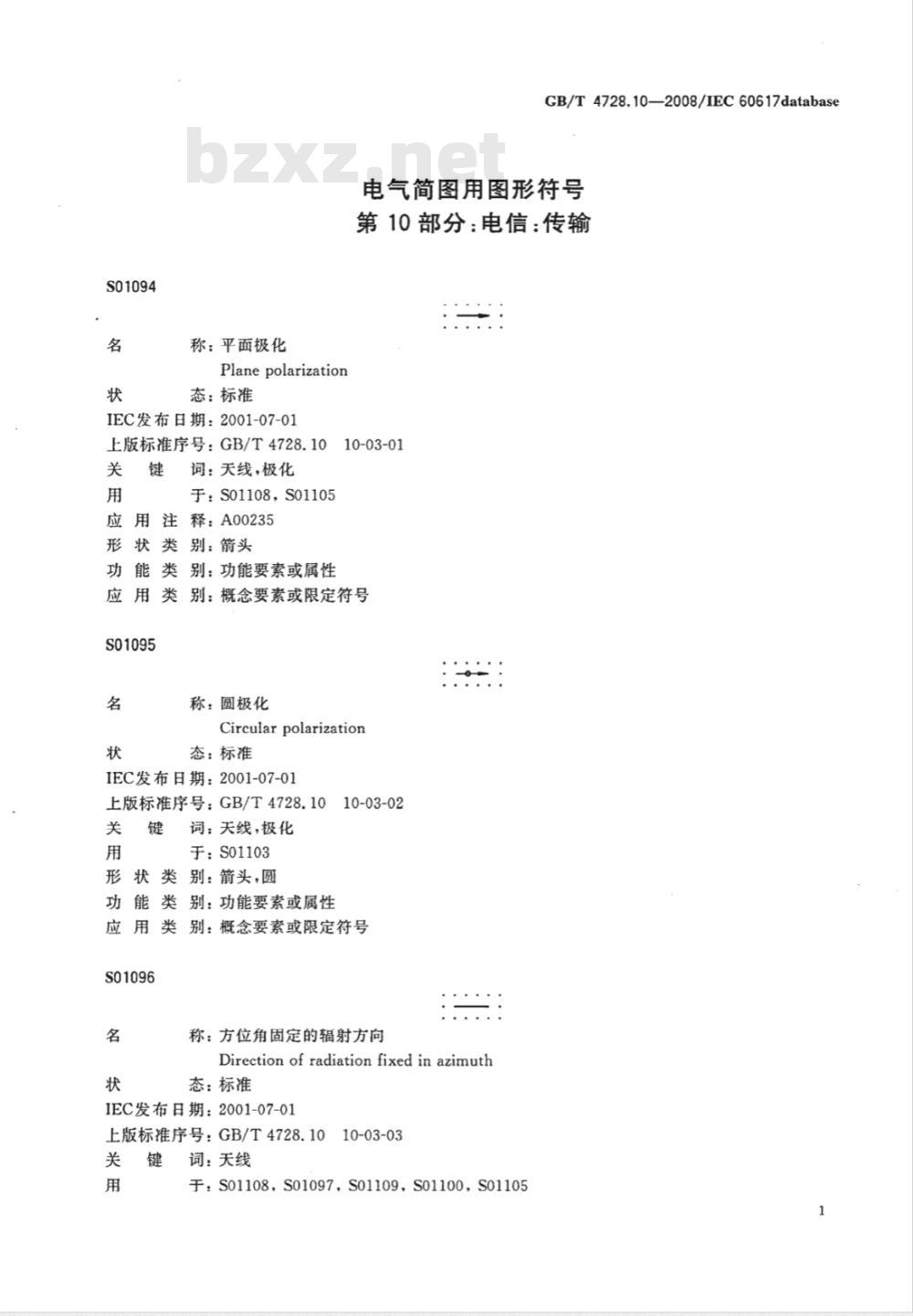

S01094
称：平面极化
Plane polarization
态：标准
IEC发布日期：2001-07-01
GB/T4728.10—2008/IEC60617database电气简图用图形符号
第10部分：电信：传输
上版标准序号：GB/T4728.1010-03-01关
词：天线，极化
于：S01108，S01105
应用注释：A00235
形状类别：箭头
功能类别：功能要素或属性
应用类
别：概念要素或限定符号
S01095
称：圆极化
Circular polarization
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-03-02
词：天线，极化
于：S01103
形状类另
别：箭头，圆
功能类
应用类
S01096
别：功能要素或属性
别：概念要素或限定符号
称：方位角固定的辐射方向
Direction of radiation fixed in azimuth态：标准
IEC发布日期：2001-07-01
10-03-03
上版标准序号：GB/T4728.10
词：天线
于：S01108，S01097，S01109，S01100，S01105GB/T4728.10—2008/IEC60617database形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S01097

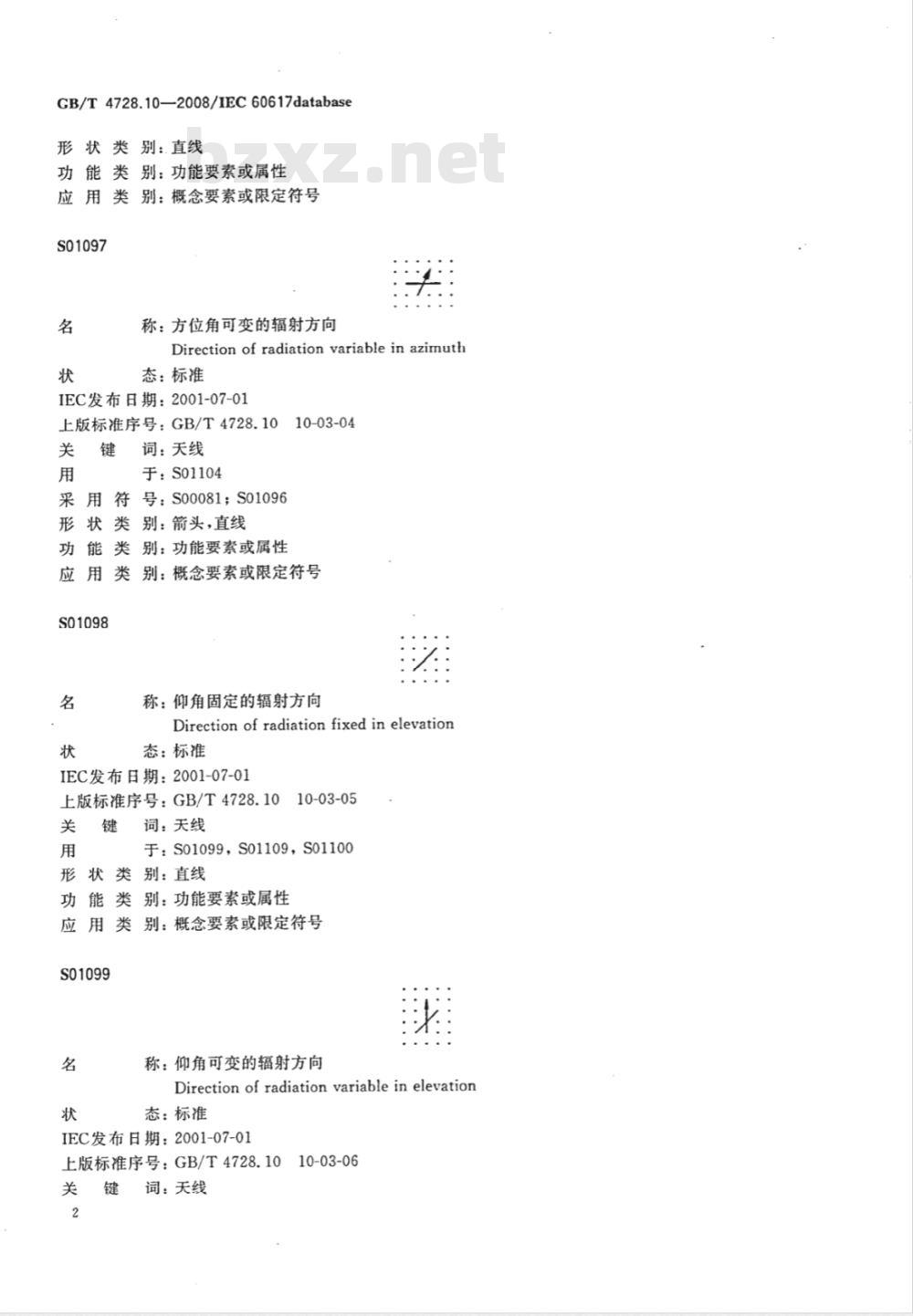

称：方位角可变的辐射方向
Direction of radiation variable in azimuth态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-03-04
词：天线
于：S01104
采用符号：S00081；S01096
形状类别：箭头，直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S01098
称：仰角固定的辐射方向
Direction of radiation fixed in elevation态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-03-05
词：天线
于：S01099，S01109，S01100
形状类别：直线
功能类别：功能要素或属性
别：概念要素或限定符号
应用类；
S01099
称：仰角可变的辐射方向
Direction of radiation variable in elevation态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
910-03-06
词：天线
于：S01106
采用符号：S00081；S01098
形状类别：箭头，直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S01100
称：方位角和仰角固定的辐射方向GB/T4728.10—2008/IEC60617databaseDirection of radiation fixed in azimuth and elevation态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
词：天线
10-03-07
采用符号：S01096；S01098
形状类.别：直线
功能类别：功能要素或属性
应用类
别：概念要素或限定符号
S01101
称：测向器；无线电信标
Direction finder; Radio beacon态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-03-08
词：天线，信标
于：S01136，S01127，S01128，S01107别：直线
形状类
功能类别：功能要素或属性
应用类
S01102
别：概念要素或限定符号
称：天线，一般符号
Antenna, general symbol
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-01
GB/T4728.10—2008/IEC60617database关
词：天线
于：S00428，S01110，S01108，S01103，S01134，S01085，S01106，S01109，S0110+S01114，S01125，S01107,S01105应用注释：A00236
形状类别：直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01103
称：圆极化天线
Antenna with circular polarization态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-02
关键词：天线，极化
采用符号：S01095；S01102
形状类别：箭头，直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01104
称：在方位角上辐射方向可变的天线Antenna with direction of radiation variable in azimuth态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-03
词：天线
采用符号：S01097；S01102
形状类别：箭头，直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01105
称：方位角固定的水平极化定向天线GB/T4728.10-—2008/IEC60617databaseDirectional antenna fixed in azimuth, horizontal polarization态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.1010-04-04关键词：天线
采用符号：S01094：S01096：S01102形状类别：箭头，直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01106
称：在仰角上辐射方向可变的天线Antenna with direction of radiationvariable in elevation态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-05
词：天线
采用符号：S01099；S01102
形状类别：箭头，直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01107
称：测向天线
Direction finding antenna
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.1010-04-06别
名：无线电测向天线；无线电信标词：天线
采用符号：S01101；S01102
形状类别：直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图5
GB/T4728.10—2008/IEC60617databaseS01108
称：定向天线
Directional antenna
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-07
词：天线
采用符号：S01094；S01096；S01102形状类别：箭头，直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图备
S01109
注；方位角固定的垂直极化定向天线，附水平极坐标图。称：雷达天线
Radarantenna
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-08
词：天线
采用符号：S00098；S01096；S01098；S01102形状类别：箭头，直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图注：方位角每分钟转4周，仰角每秒由0°...57°...0交变1次的雷达天毁。备
S01110
TOURNIQE
URNSTILE
称：绕杆式天线
Antenna,turnstile
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-04-09
词：天线
采用符号：S01102
形状类别：直线
功能类别：W导引或输送
GB/T4728.10—2008/IEC60617database应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01111
称：环形天线；框形天线
Antenna，loop;Antenna，frame态；标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-05-01
关键词：天线
形状类别：直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图SO1112
称：菱形天线
Antennarombic
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-05-02
词：天线
采用符号：S00555
形状类别：直线，矩形
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图备
S01114
注：表示为用一个电阻终止。
GB/T4728.10--2008/IEC60617database名
称：磁杆天线
Antenna,magnetic rod
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-05-04
名：铁氧体天线
词：天线
：号：S00585；S01102
采用符
应用注释：A00237
形状类别：半圆，直线
功能类
应用类
S01115
别：W导引或输送
别：电路图，接线图，功能图，安装图，网络图，概略图称：偶极子天线
Dipole
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-05-05
词：天线
于：S01116
形状类别：直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图S01116
称：折叠偶极子天线
Dipole, folded
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.10
10-05-06
词：天线
于：S01119，S01117
采用符号：S01115
形状类别：直线
功能类别：W导引或输送
应用类别：电路图，接线图，功能图，安装图，网络图，概略图8
