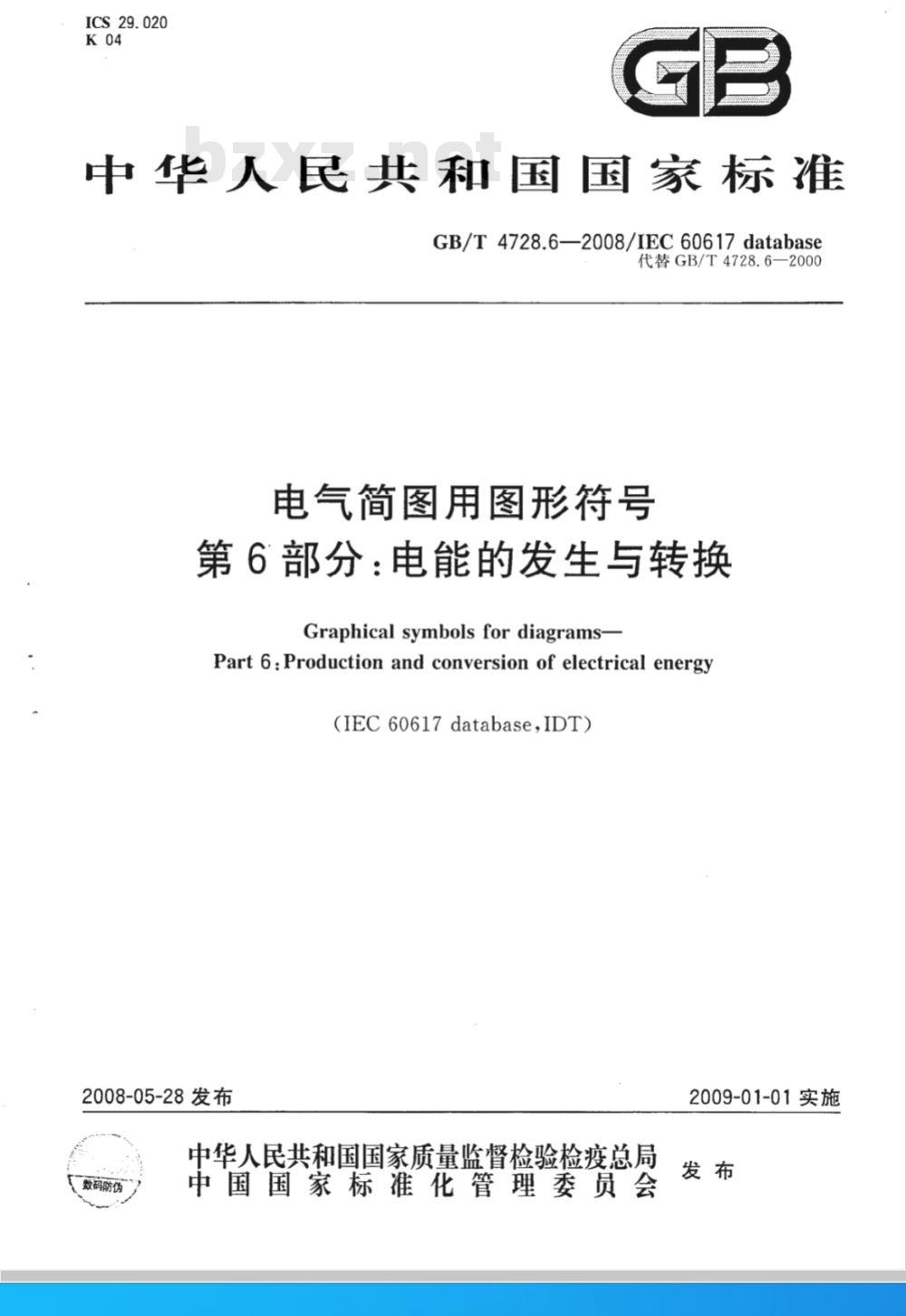

【国家标准(GB)】 电气简图用图形符号 第6部分：电能的发生与转换

ICS29.020
中华人民共和国国家标准
GB/T4728.6—2008/IEC60617database代替GB/T4728.6—2000
电气简图用图形符号
第6部分：电能的发生与转换免费标准bzxz.net
Graphical symbols for diagrams-Part 6: Production and conversion of electrical energy（IEC60617database,IDT)
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

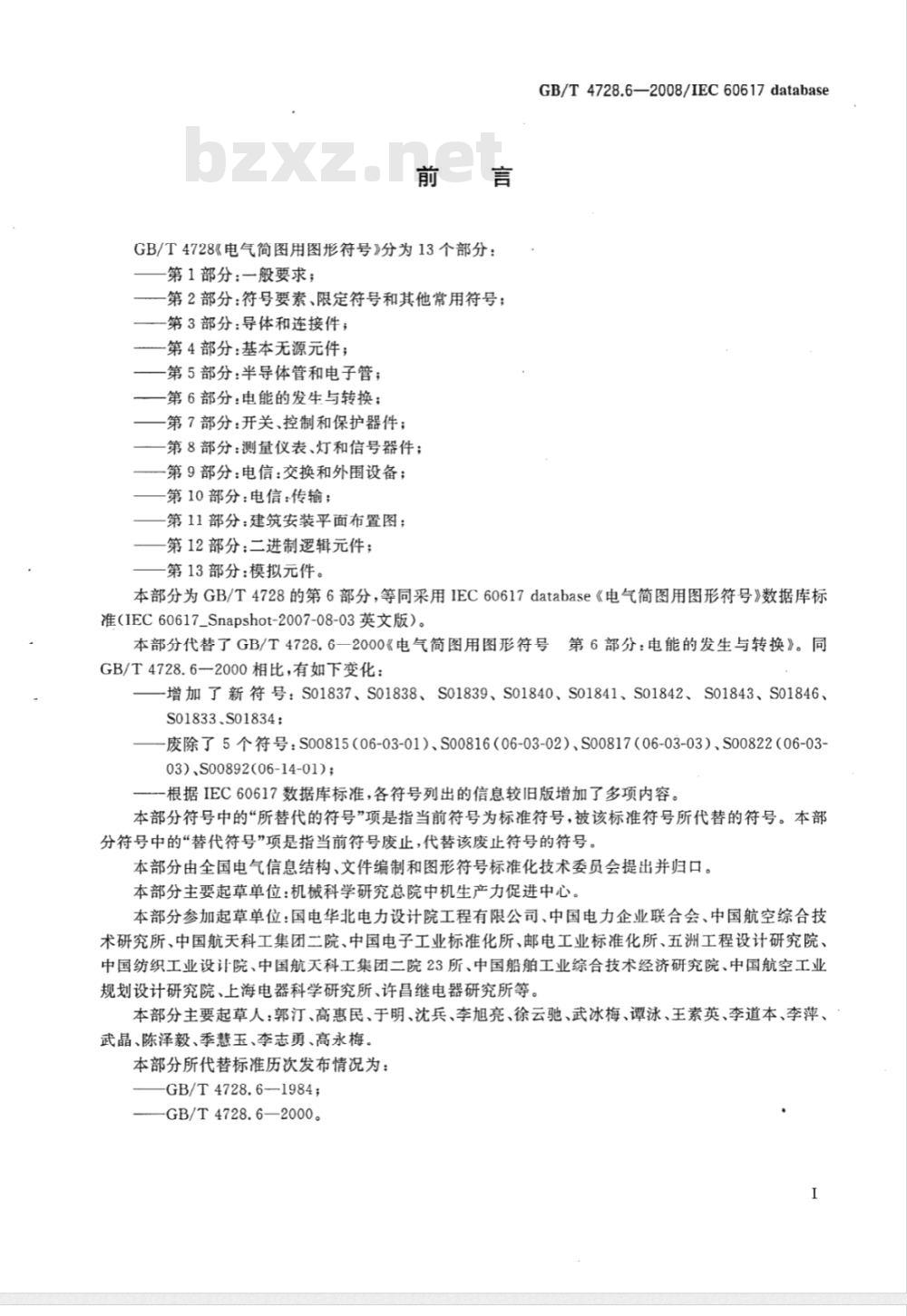

GB/T4728《电气简图用图形符号》分为13个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；第3部分：导体和连接件，
第4部分：基本无源元件；
第5部分：半导体管和电子管；
第6部分：电能的发生与转换：
第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件；第9部分：电信：交换和外围设备；第10部分：电信：传输；
第11部分：建筑安装平面布置图；第12部分：二进制逻辑元件；
第13部分：模拟元件。
GB/T4728.6—2008/IEC60617database本部分为GB/T4728的第6部分，等同采用IEC60617database《电气简图用图形符号》数据库标准（IEC60617_Snapshot-2007-08-03英文版）。本部分代替了GB/T4728.6一2000《电气简图用图形符号第6部分：电能的发生与转换》。同GB/T4728.6-2000相比，有如下变化：-增加了新符号：S01837、S01838、S01839、S01840、S01841、S01842、S01843、S01846、S01833、S01834：
废除了5个符号：S00815（06-03-01）、S00816（06-03-02）、S00817（06-03-03）、S00822（06-03-03),S00892(06-14-01)：
根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分符号中的“所替代的符号”项是指当前符号为标准符号，被该标准符号所代替的符号。本部分符号中的“替代符号”项是指当前符号废止，代替该废止符号的符号。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究总院中机生产力促进中心。本部分参加起草单位：国电华北电力设计院工程有限公司、中国电力企业联合会、中国航空综合技术研究所、中国航天科工集团二院、中国电子工业标准化所、邮电工业标准化所、五洲工程设计研究院、中国纺织工业设计院、中国航天科工集团二院23所、中国船舶工业综合技术经济研究院、中国航空工业规划设计研究院、上海电器科学研究所、许昌继电器研究所等。本部分主要起草人：郭汀、高惠民、于明、沈兵、李旭亮、徐云驰、武冰梅、谭泳、王素英、李道本、李萍、武晶、陈泽毅、季慧玉、李志勇、高永梅。本部分所代替标准历次发布情况为：GB/T4728.6-1984
-GB/T4728.6—2000。

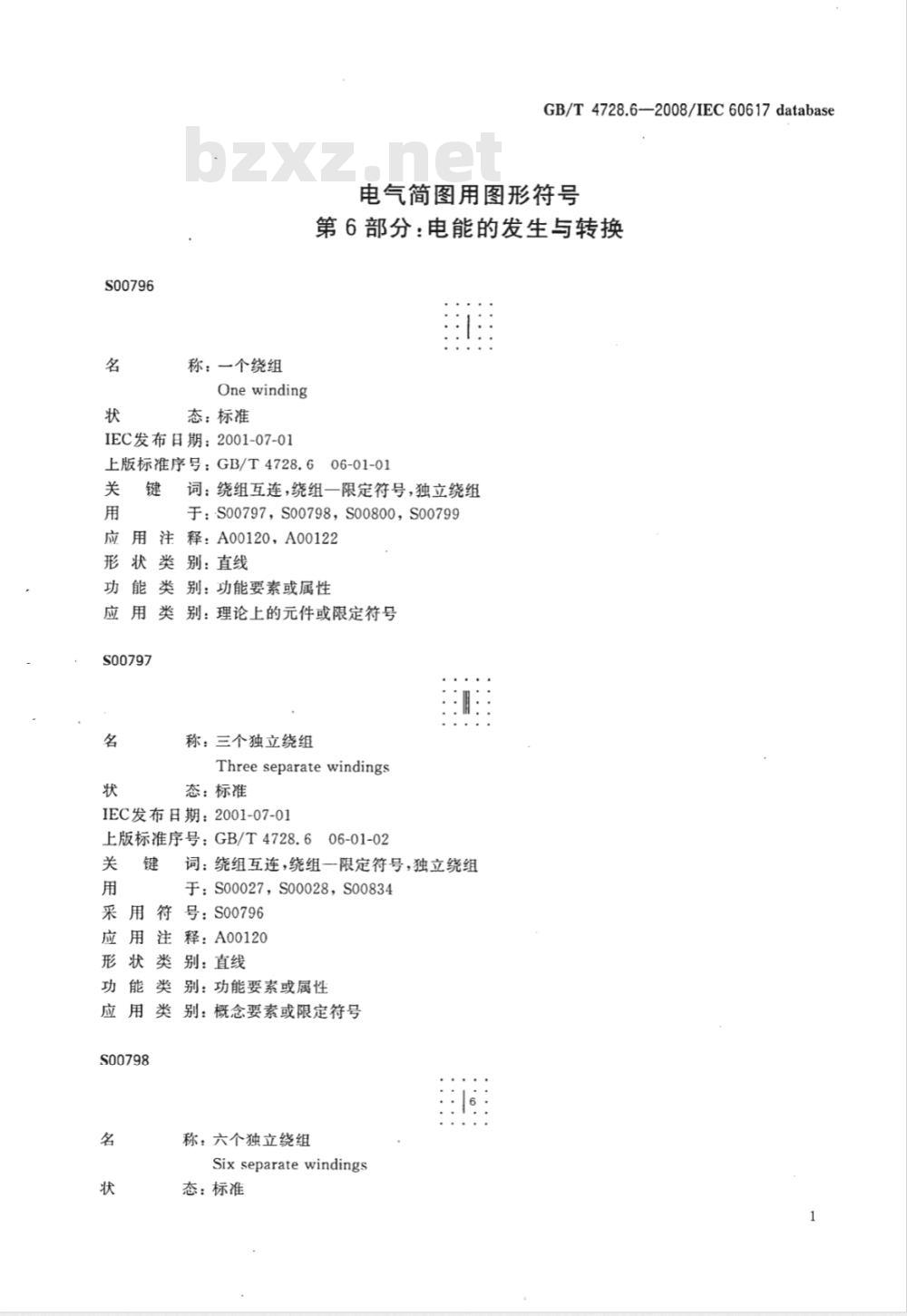

S00796
称：一个绕组
One winding
态：标准
IEC发布日期：2001-07-01
GB/T4728.6--2008/IEC60617database电气简图用图形符号
第6部分：电能的发生与转换
上版标准序号：GB/T4728.606-01-01关
词：绕组互连，绕组一限定符号，独立绕组于S00797，S00798，S00800，S00799应用注释：A00120，A00122
形状类别：直线
功能类
别：功能要素或属性
应用类别：理论上的元件或限定符号S00797
称：三个独立绕组
Three separate windings
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-01-02关
采用符
词：绕组互连，绕组一限定符号，独立绕组于：S00027，S00028，S00834
号：S00796
应用注释：A00120
形状类
别：直线
功能类
应用类
S00798
别：功能要素或属性
别：概念要素或限定符号
称：六个独立绕组
Six separate windings
态：标准

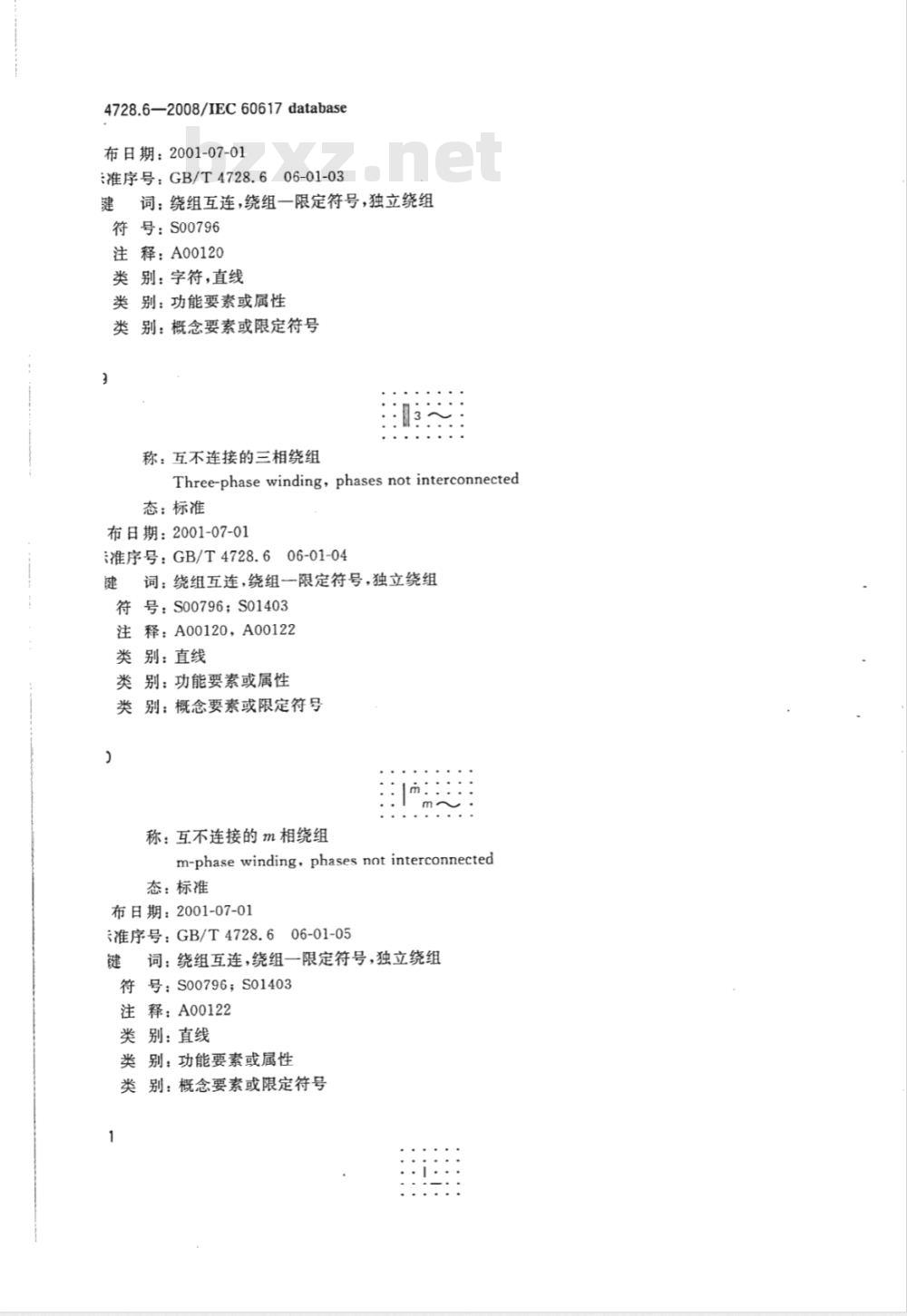

4728.6—2008/IEC60617database布日期：2001-07-01
准序号：GB/T4728.606-01-03
词：绕组互连，绕组一限定符号，独立绕组建
符号：S00796
注释：A00120
类别：字符，直线
类别：功能要素或属性
类别：概念要素或限定符号
称：互不连接的三相绕组
Three-phase winding, phases not interconnected态：标准
布日期：2001-07-01
准序号：GB/T4728.606-01-04
键词：绕组互连，绕组一限定符号，独立绕组符号：S00796；S01403
注释：A00120，A00122
类别：直线
类别：功能要素或属性
类别：概念要素或限定符号
称：互不连接的m相绕组
m-phase winding,phases not interconnected态：标准
布日期：2001-07-01
准序号：GB/T4728.606-01-05
词：绕组互连，绕组一限定符号，独立绕组键
符号：S00796；S01403
注释：A00122
类别：直线
类别：功能要素或属性
类别：概念要素或限定符号

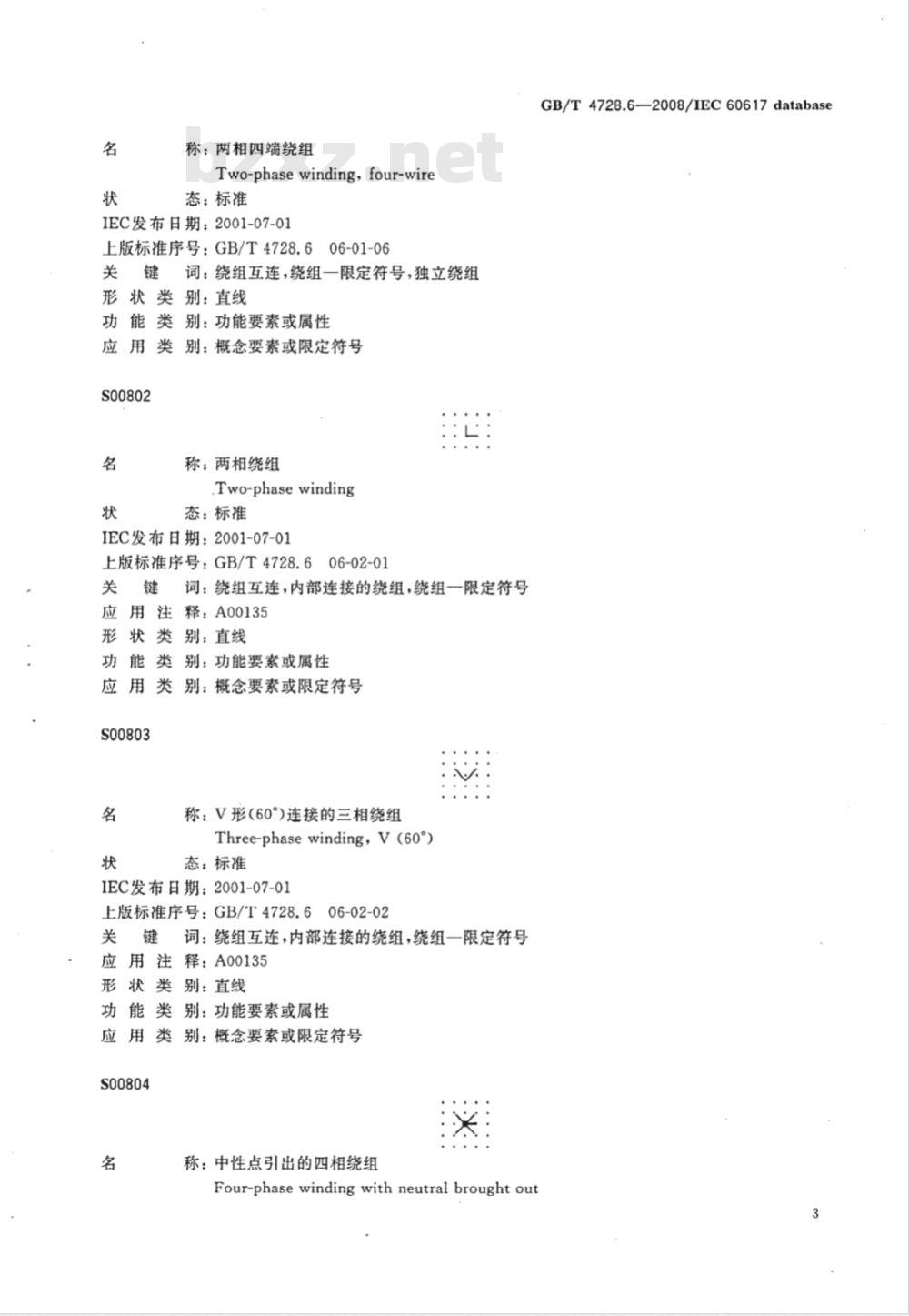

称：两相四端绕组
Two-phase winding,four-wire
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-01-06关键词：绕组互连，绕组一限定符号，独立绕组形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00802
称：两相绕组
.Two-phase winding
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.6
06-02-01
关键词：绕组互连，内部连接的绕组，绕组一限定符号应用注释：A00135
形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00803
称：V形（60)连接的三相绕组
Three-phasewinding，V(60°)
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.6
06-02-02
关键词：绕组互连，内部连接的绕组，绕组一限定符号应用注释：A00135
形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00804
称：中性点引出的四相绕组
Four-phase winding with neutral brought outGB/T4728.6—2008/IEC60617database3
4728.6—2008/1EC60617database态：标准
布日期：2001-07-01
示准序号：GB/T4728.606-02-03键词：绕组互连，内部连接的绕组，绕组限定符号「注释：A00135
：类别：圆点（点），直线
：类别：功能要素或属性
「类别：概念要素或限定符号
称：T形连接的三相绕组
Three-phase winding.T
态：标准
：布日期：2001-07-01
示准序号：GB/T4728.606-02-04键词：绕组互连，内部连接的绕组，绕组一限定符号注释：A00135
类别：直线
类别：功能要素或属性
类别：概念要素或限定符号
称：三角形连接的三相绕组
Three-phasewinding,delta
态：标准
：布日期：2001-07-01
示准序号：GB/T4728.606-02-05键
词：绕组互连，内部连接的绕组，绕组一一限定符号于：S00302，S00868，S00858，S00862，S00864注释：A00121，A00135
类别：等边三角形
类别：功能要素或属性
类别：概念要素或限定符号
称：开口三角形连接的三相绕组Thrcc-phase winding, open delta状
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-02-06关键词：绕组互连，内部连接的绕组，绕组一限定符号应用注释：A00135
形状类别：直线
功能类别：功能要索或属性
应用类别：概念要素或限定符号S00808
称：星形连接的三相绕组
Three-phase winding,star
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-02-07关
-词：绕组互连，内部连接的绕组，绕组限定符号GB/T4728.6—2008/IEC60617database于S00302，S00839，S00872，S00860，S00868，S00866，S00858，S00862，S00864应用注释：A00123，A00135
形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00809
称：中性点引出的星形连接的三相绕组Three-phasewinding，star，withneutralbroughtout态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-02-08关
词：绕组互连，内部连接的绕组，绕组一限定符号于：S00833
应用注释：A00135
形状类别：圆点（点），直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00810
4728.6—2008/1EC60617database称：曲折形或互联星形的三相绕组Three-phase winding,zigzag or interconnected star态：标准
布日期：2001-07-01
示准序号：GB/T4728.606-02-09键
词：绕组互连，内部连接的绕组，绕组一限定符号于：S00866
注释：A00135
类别：直线
类别：功能要素或属性
类别：概念要素或限定符号
称：双三角形连接的六相绕组
Six-phasewinding，doubledelta态：标准
布日期：2001-07-01
准序号：GB/T4728.606-02-10
键词：绕组互连，内部连接的绕组，绕组一限定符号注释：A00135
类别：等边三角形
类别：功能要素或属性
类别：概念要索或限定符号
称：星形连接的六相绕组
Six-phasewinding,star
态：标准
布日期：2001-07-01
准序号：GB/T4728.606-02-12
词：绕组互连，内部连接的绕组，绕组一限定符号建
注释：A00135
类别：直线
类别：功能要素或属性
类别：概念要素或限定符号
称：中性点引出的叉形连接的六相绕组GB/T4728.6-—2008/IEC60617databaseSix-phasewinding，forkwithneutral broughtout态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-02-13关键词：绕组互连，内部连接的绕组，绕组一限定符号应用注释：A00135
形状类别：圆点（点），直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00818
称：电刷（集电环或换向器上的）Brush (on slip-ring or commutator)态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.6
506-03-04
词：电刷，电机元件
于：S00825
应用注释：A00124
形状类别：正方形
功能类别：功能要素或属性
应用类别：概念要素或限定符号S00819
称：电机，一般符号
Machinegeneral symbol
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-04-01别
名：旋转换流机；发电机；同步发电机；电动机；同步电动机词：换流机，发电机，电机类型，电动机，电能发生器于：S00027，S00028，S00165.S00164.S00192，S00830，S00839，S00828，S00822，S00834，S00837，S00823，S00825，S00829，S00824，S00827，S00833，S00831，S00820，S00821，S00836,S01009，S00838，S00832，S00826，S00835应用注释：A00125，A00126，A00191形状类别：圆
:4728.6-2008/IEC60617database能类别：G启动流量，M提供机械能，T保持性质的变换目类别：电路图，接线图，功能图，安装简图，概略图20
称：直线电动机，一般符号
Linearmotor，general symbol
态：标准
布日期：2001-07-01
示准序号：GB/T4728.606-04-02词：电机类型，电动机
于：S00840
【符号：S00819
：类别：字符，圆，直线
1类别：M提供机械能
：类别：电路图，接线图，功能图，安装简图，概略图1
称：步进电动机，一般符号
Steppingmotor，general symbol态：标准
布日期：2001-07-01
准序号：GB/T4728.6
06-04-03
词：电机类型，电动机
符号：S00087；S00819
类别：圆，直线
类别：M提供机械能
类别：电路图，接线图.功能图.安装简图，概路图称：直流申励电动机
Series motor,DC
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.606-05-01关键，词：直流电机，电动机
采用符号：S00583；S00819；S01401应用注释：A00126
形状类别：圆,半圆
功能类别：M提供机械能
应用类别：电路图
S00824
称：直流并励电动机
Shunt motor,DC
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.6
06-05-02
词：直流电机，电动机
采用符号：S00583；S00819；S01401应用注释：A00126
形状类别：圆，半圆
功能类
别；M提供机械能
应用类别：电路图
S00825
称：短分路复励直流发电机
GB/T4728.6—2008/IEC60617databaseGenerator,DC,compound excited (short shunt)态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.6
06-05-03
键词：发电机，直流电机，电能发生器关
采用符号：S00583；S00818；S00819；S01401应用注释：A00126
