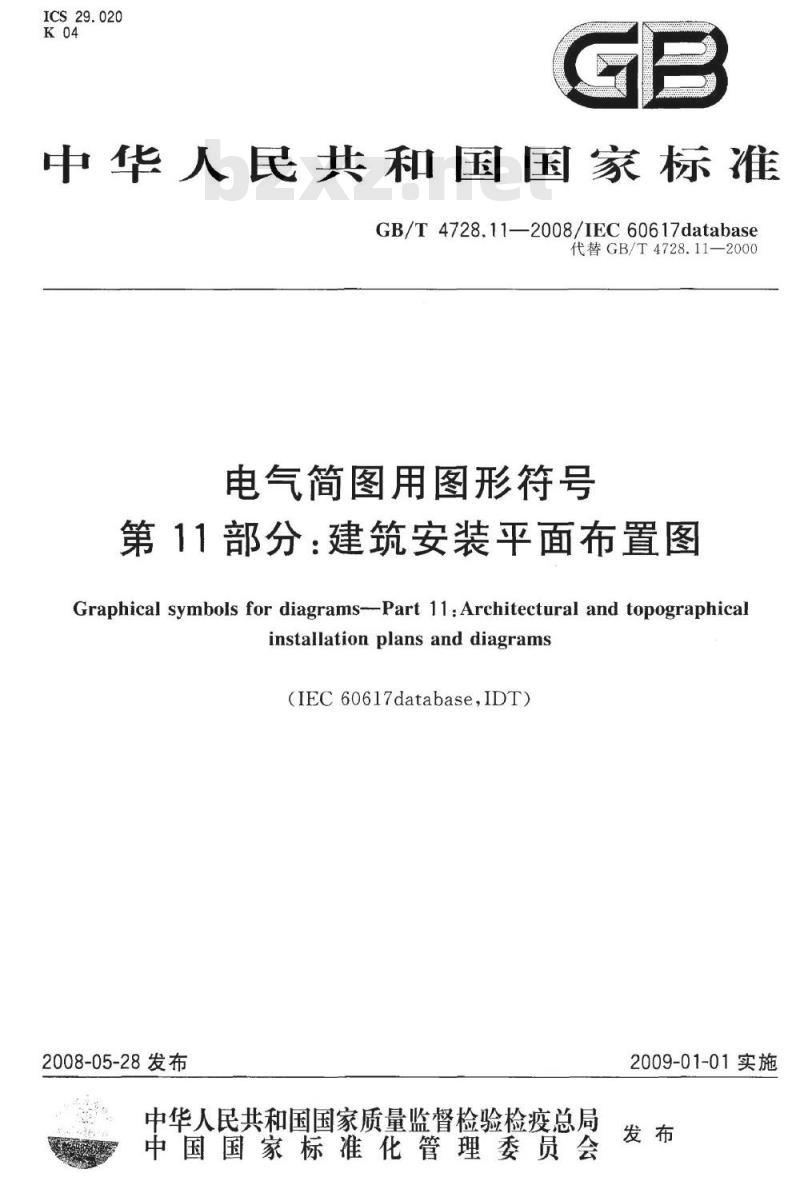

【国家标准(GB)】 电气简图用图形符号 第11部分：建筑安装平面布置图

ICS29.020
中华人民共和国国家标准
GB/T4728.11—2008/IEC60617database代替GB/T4728.11—2000
电气简图用图形符号
第11部分：建筑安装平面布置图Graphical symbols for diagrams--Part 11:Architectural and topographicalinstallationplansanddiagrams（IEC60617databaseIDT）
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

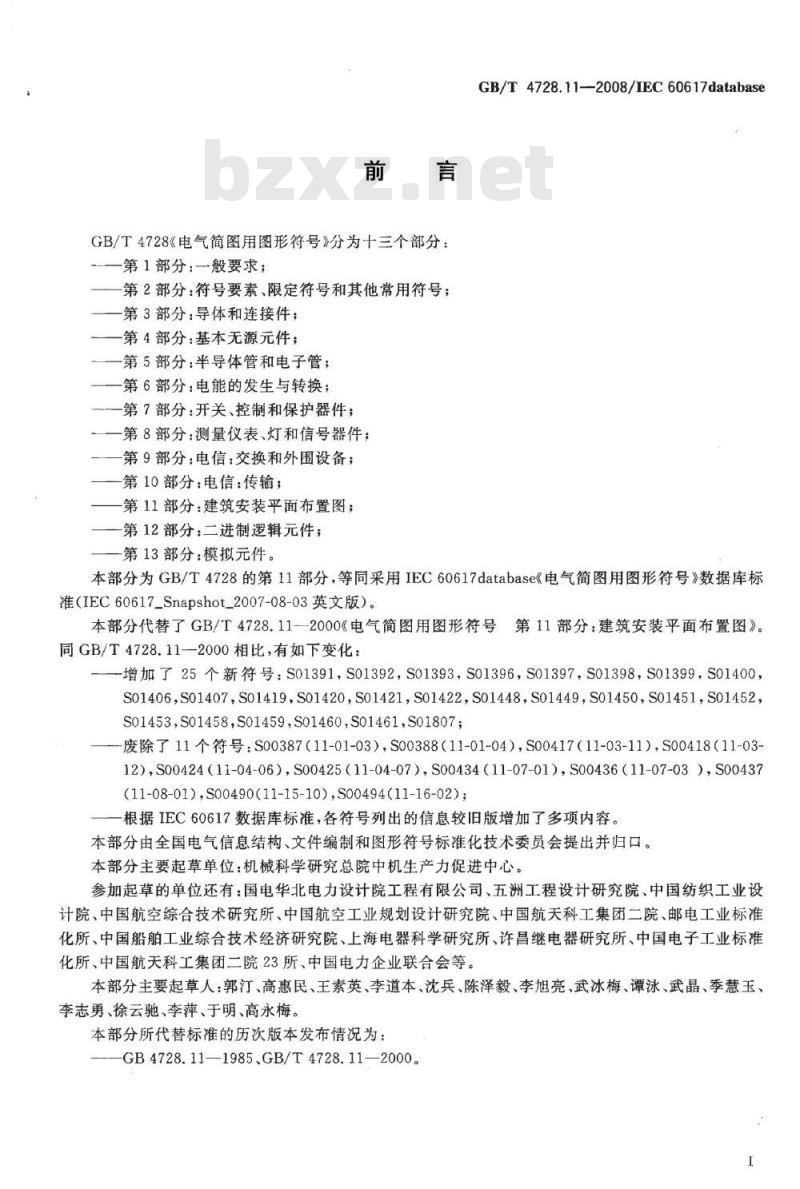

GB/T4728《电气简图用图形符号》分为十三个部分：一第1部分一般要求；
第2部分：符号要素、限定符号和其他常用符号：第3部分：导体和连接件；
一第4部分：基本无源元件；
一第5部分：半导体管和电子管；第6部分：电能的发生与转换：
一第7部分：开关、控制和保护器件；一第8部分：测量仪表、灯和信号器件：第9部分：电信：交换和外围设备；第10部分：电信：传输；
第11部分：建筑安装平面布置图；第12部分：二进制逻辑元件；
第13部分：模拟元件。
GB/T4728.11-2008/IEC60617database本部分为GB/T4728的第11部分，等同采用IEC60617database《电气简图用图形符号》数据库标准（IEC60617_Snapshot_2007-08-03英文版）。本部分代替了GB/T4728.11-—2000《电气简图用图形符号第11部分：建筑安装平面布置图》。同GB/T4728.11—2000相比，有如下变化：增加了25个新符号：S01391，S01392S01393，S01396，S01397.S01398，S01399，S01400，S01406,S01407,S01419,S01420S01421,S01422,S01448,S01449,S01450,S01451,S01452,S01453,So1458,S01459,S01460,S01461,S01807-废除了11个符号：S00387（11-01-03），S00388（11-01-04），S00417（11-03-11），S00418（11-03-12),S00424（11-04-06)，S00425（11-04-07），S00434（11-07-01），S00436（11-07-03），S00437（11-08-01),S00490(11-15-10),S00494(11-16-02)；根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究总院中机生产力促进中心。参加起草的单位还有：国电华北电力设计院工程有限公司、五洲工程设计研究院、中国纺织工业设计院、中国航空综合技术研究所、中国航空工业规划设计研究院、中国航天科工集团二院、邮电工业标准化所、中国船舶工业综合技术经济研究院、上海电器科学研究所、许昌继电器研究所、中国电子工业标准化所、中国航天科工集团二院23所、中国电力企业联合会等。本部分主要起草人：郭汀、高惠民、王素英、李道本、沈兵、陈泽毅、李旭亮、武冰梅、谭泳、武晶、季慧玉、李志勇、徐云驰、李萍、于明、高永梅。本部分所代替标准的历次版本发布情况为：GB4728.11—1985.GB/T4728.11—2000。I

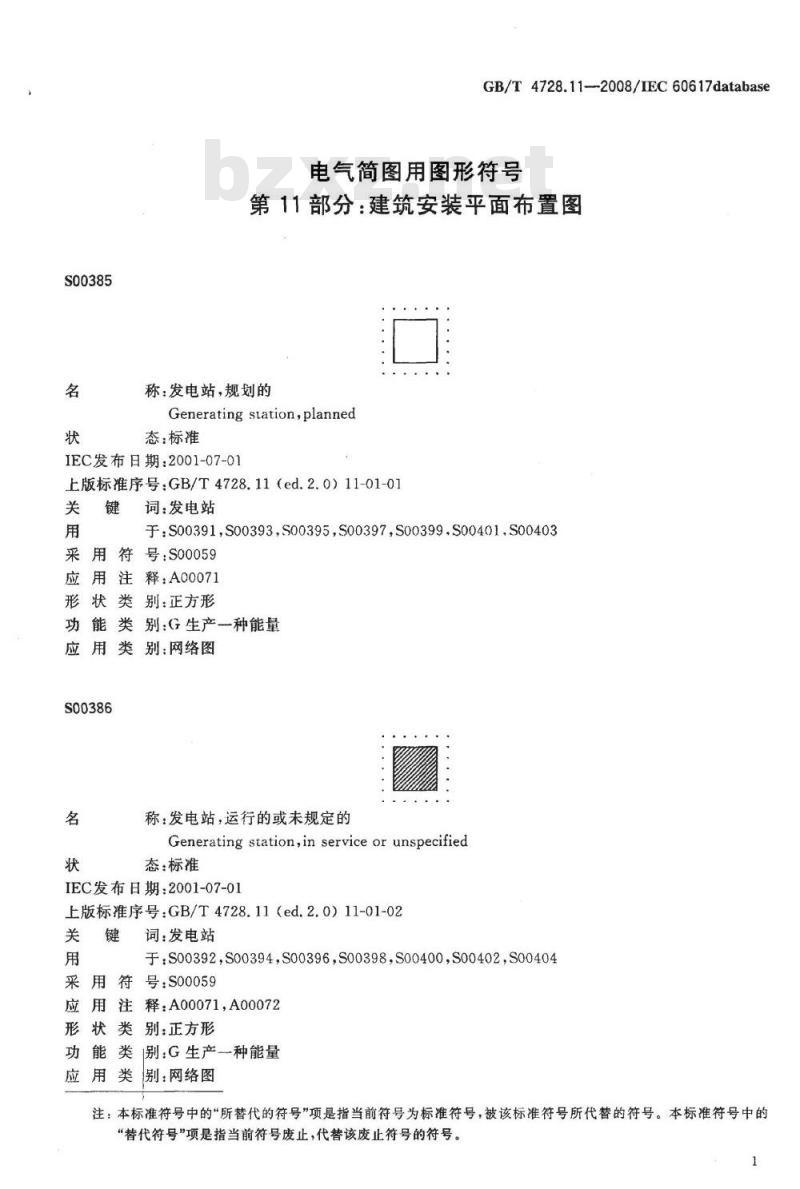

S00385
GB/T4728.11--2008/IEC60617database电气简图用图形符号
第11部分：建筑安装平面布置图称：发电站，规划的
Generating station,planned
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-01-01关
词：发电站
于：S00391,S00393,S00395,S00397,S00399.S00401.S00403采用符号：S00059
应用注释：A00071
形状类
别：正方形
功能类别：G生产一种能量
应用类
别：网络图
S00386
称：发电站，运行的或未规定的Generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-01-02关
采用符
词：发电站
于.S00392,S00394,S00396,S00398,S00400,00402,S00404号：S00059
释：A00071,A00072
应用注
形状类别：正方形
功能类医
别：G生产一种能量
应用类
别：网络图

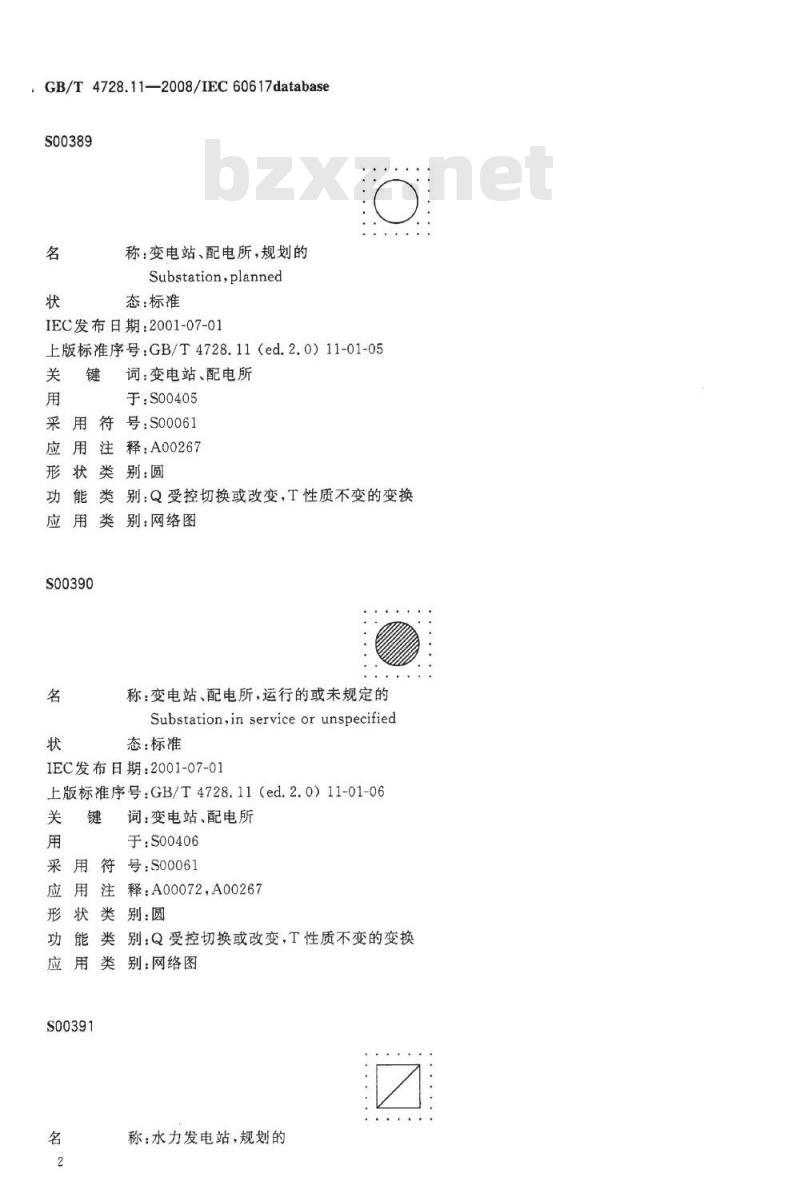

注：本标准符号中的“所替代的符号\项是指当前符号为标准符号，被该标准符号所代替的符号。本标准符号中的“替代符号”项是指当前符号废止，代替该废止符号的符号。：GB/T4728.11—2008/IEC60617databaseS00389
称：变电站、配电所，规划的
Substation,planned
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-01-05键
词：变电站、配电所
于：S00405
采用符号：S00061
应用注释：A00267
形状类别圆
功能类别：Q受控切换或改变，T性质不变的变换应用类别：网络图
S00390
称：变电站、配电所，运行的或未规定的Substation,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-01-06关
词：变电站、配电所
于：S00406
采用符号：S00061
应用注释：A00072A00267
形状类别圆
别：Q受控切换或改变，T性质不变的变换功能类
应用类
别：网络图
S00391
称：水力发电站，规划的
Hydroelectric generating station,planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-01关键词：发电站
采用符号：S00059：S00385
应用注释：A00071
形状类别：直角三角形，正方形功能类别：G生产一种能量
应用类别：网络图

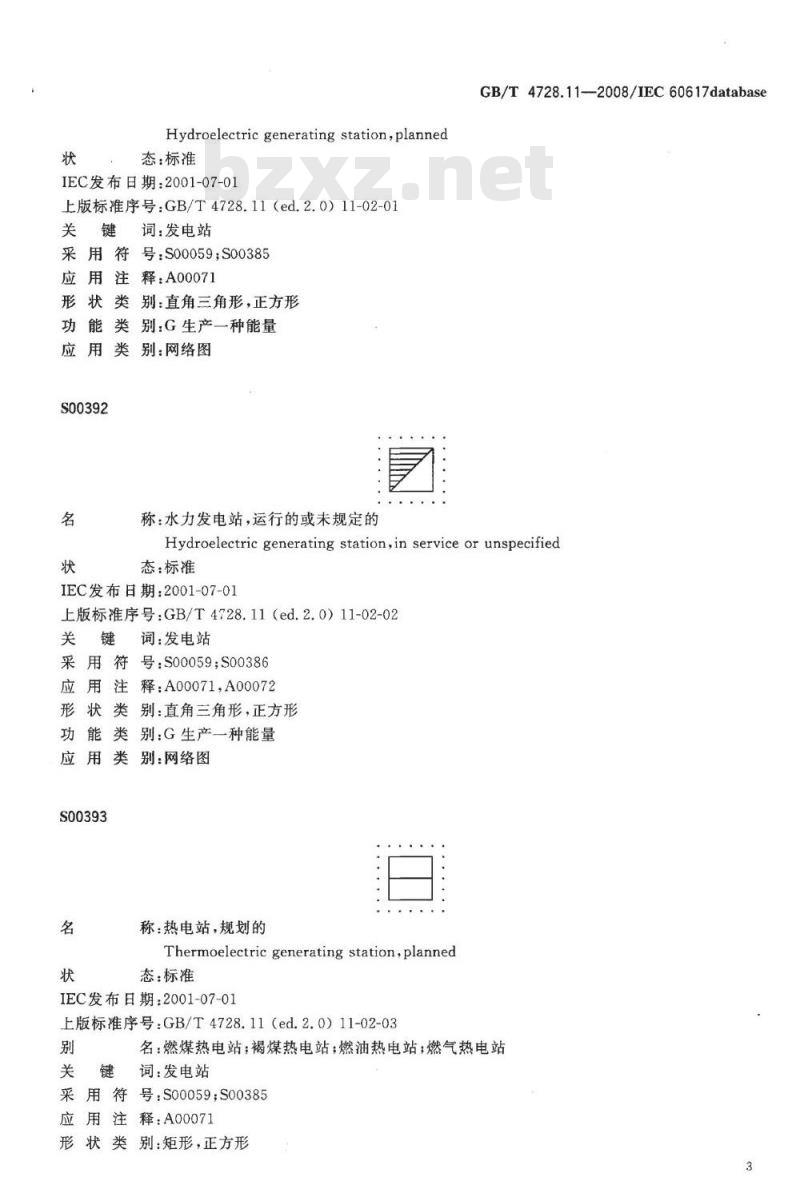

S00392
称：水力发电站，运行的或未规定的GB/T4728.11—2008/IEC60617databaseHydroelectric generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-02关键词：发电站
采用符号：S00059；S00386
应用注释：A00071，A00072
形状类别：直角三角形，正方形功能类别：G生产一种能量
应用类别：网络图
S00393
称：热电站，规划的
Thermoelectric generating station,planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-03别
名：燃煤热电站：褐煤热电站：燃油热电站：燃气热电站关键词：发电站
采用符号：S00059；S00385
应用注释：A00071
形状类别：矩形，正方形
GB/T4728.11—2008/IEC60617database功能类别：G生产一种能量
应用类别：网络图
S00394
称：热电站，运行的或未规定的Thermoelectric generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-04别
名：燃煤热电站：褐煤热电站：燃油热电站；燃气热电站词：发电站
采用符号：S00059；S00386
应用注释：A00071.A00072
形状类别：矩形，正方形
功能类别：G生产一种能量
应用类别：网络图
S00395
称：核电站，规划的
Nuclear energy generating station,planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-05关键
词：发电站
采用符号：S00059；S00385
应用注释：A00071
形状类别：圆，正方形
功能类别:G生产一种能量
应用类别：网络图
S00396
称：核电站，运行的或未规定的GB/T4728.11--2008/IEC60617databaseNuclear energy generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-06关键词：发电站
采用符号：S00059S00386
应用注释：A00071，A00072
形状类别：圆，正方形
功能类别：G生产一种能量
应用类别：网络图
S00397
称：地热发电站，规划的
Geothermicgenerating station,planned态：标推
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-07关键词：发电站
采用符号：S00059S00385
应用注释：A00071
形状类别：直线，矩形，正方形功能类别：G生产种能量
应用类别：网络图
S00398
称：地热发电站，运行的或未规定的Geothermic generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-08关键词：发电站
采用符号：S00059；S00386
应用注释：A00071，A00072
形状类别：直线，矩形，正方形5
GB/T4728.11—2008/IEC60617database功能类别：G生产一种能量
应用类别：网络图
S00399
称：太阳能发电站，规划的
Solar generating station,planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-09关键词：发电站
采用符号：S00059S00385
应用注释：A00071
形状类别：箭头，矩形，正方形功能类别：G生产一种能量
应用类别：网络图
S00400
称：太阳能发电站，运行的或未规定的Solar generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-10关键
词：发电站
采用符号：S00059；S00386
应用注释：A00071，A00072
形状类别：箭头，矩形，正方形功能类别：G生产一种能量
应用类别：网络图
S00401
称：风力发电站，规划的
Wind generating station,planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-11关键
词：发电站下载标准就来标准下载网
采用符号：S00059；S00385
应用注释：A00071
形状类别：正方形
功能类别：G生产一种能量
应用类别：网络图
S00402
称：风力发电站，运行的或未规定的GB/T4728.11---2008/1EC60617databaseWind generating station,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-12关键词：发电站
采用符号：S00059S00386
应用注释：A00071,A00072
形状类别：正方形
功能类别:G生产一种能量
应用类别：网络图
S00403
称：等离子体发电站，规划的；MHD磁流体发电站，规划的Plasma generating station,planned;Magneto-hydrodynamic (MHD),planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-13关键词：发电站
采用符号：S00059；S00385
GB/T4728.112008/IEC60617database应用注释：A00071
形状类别：正方形
功能类别:G生产一种能量
应用类别：网络图
S00404
称：等离子体发电站，运行的或未规定的；MHD磁流体发电站，运行的或未规定的Plasma generating station,in service or unspecified;Magneto-hydrodynamic (MHD),inservice or unspecified
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-14关键词：发电站
采用符号：S00059：S00386
应用注释：A00071，A00072
形状类别：正方形
功能类别:G生产一种能量
应用类别：网络图
S00405
称：换流站，规划的
Converting substation,planned态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-15关键词：变电站
采用符号：S00061；S00389；S01401；S01403形状类别：圆，描述
功能类别：Q受控切换或改变，T性质不变的变换应用类别：网络图
注：符号表示直流变交流
S00406
称：换流站，运行的或未规定的GB/T4728.11—2008/IEC60617databaseConverting substation,in service or unspecified态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-02-16关键
词：变电站
采用符号：S00061；S00390：S01401；S01403应用注释：A00072
形状类别：圆，描述
功能类别：Q受控切换或改变.T性质不变的变换别：网络图
应用类
S00407
注：符号表示直流变交流
称：地下线路
Underground line
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-03-01关
词：线路，网络
于：S00413
采用符号：S00001
应用注释：A00073
形状类别：直线
功能类别：W导引或输送
应用类别：网络图
S00408
称：水下线路
Submarine line
态：标准
GB/T4728.11—2008/IEC60617databaseIEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-03-02关键词：线路，网络
采用符号：S00001;S00115
应用注释：A00073
形状类别：描述，直线
功能类别：W导引或输送
应用类别：网络图
S00409
称：架空线路
Overhead line
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-03-03关
词：线路，网络
于：S01452，S01453
符号：S00001
应用注释：A00073
形状类别：圆，直线
功能类别：W导引或输送
应用类别：网络图
S00410
称：套管线路
Linewithin a duct;Line within a pipe态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.11（ed.2.0）11-03-04关
词：线路，网络
于：S00411
采用符号：S00001
应用注释：A00073，A00074
形状类别：圆，直线
功能类别：W导引或输送
应用类别：网络图
