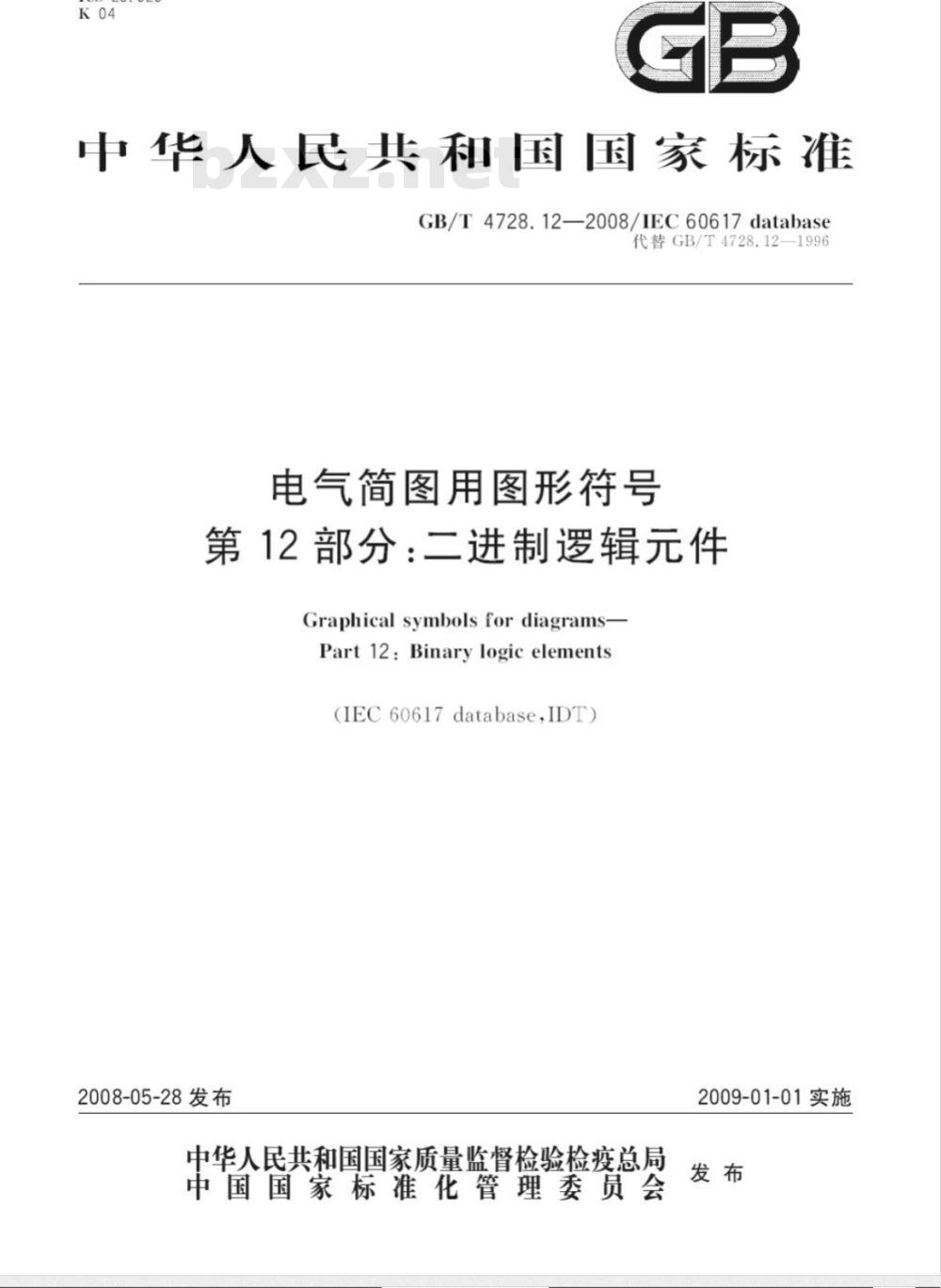

【国家标准(GB)】 电气简图用图形符号 第12部分：二进制逻辑件

中华人民共和国国家标准
GB/T4728.12—2008/IEC60617database代替GB/T4728.12—1996
电气简图用图形符号
第12部分：二进制逻辑元件
Graphicalsymbolsfordiagrams-Part 12:Binary logic elements(IEC 60617 database,IDT)
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

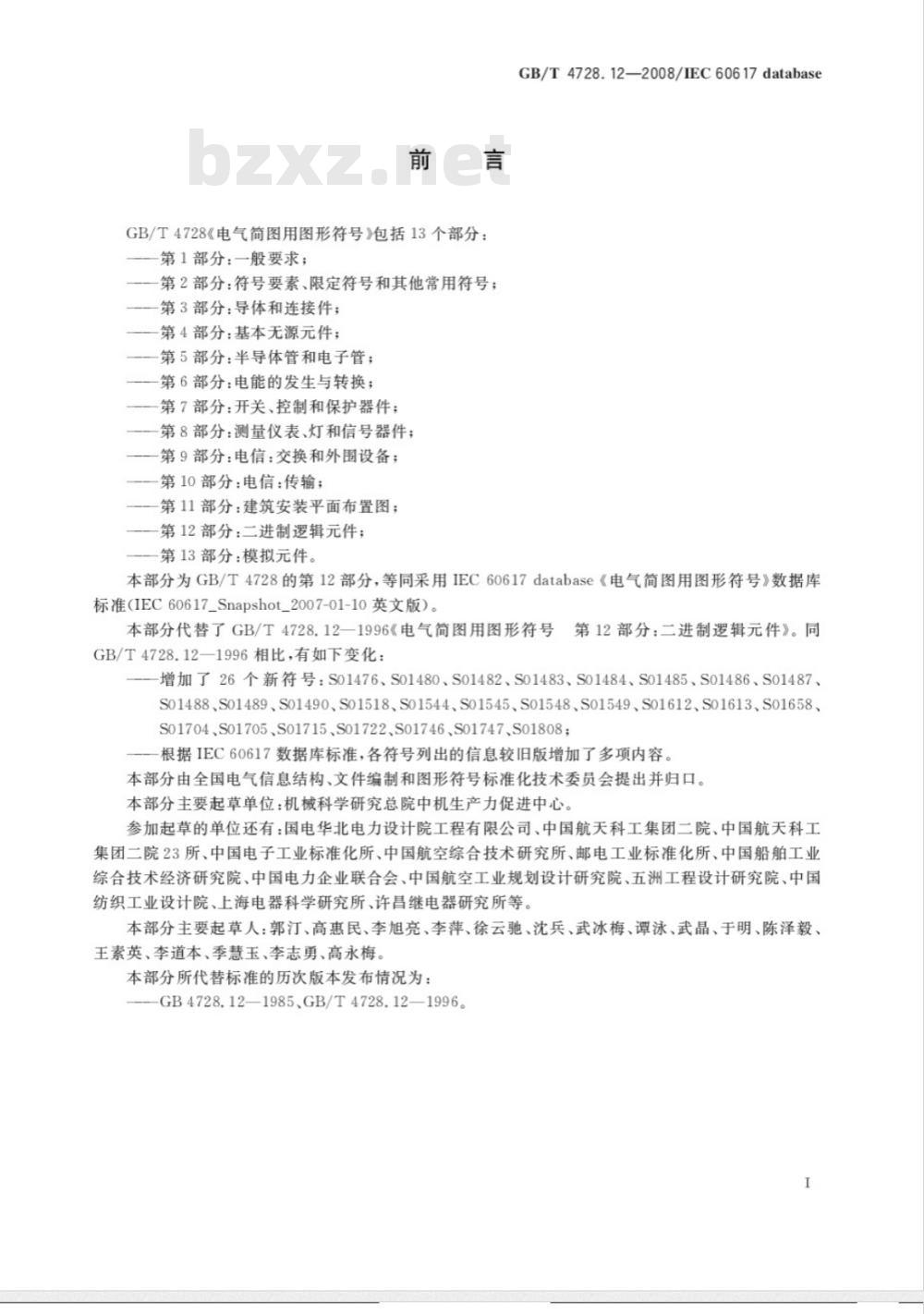

GB/T4728《电气简图用图形符号》包括13个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；第3部分：导体和连接件；
第4部分：基本无源元件；
第5部分：半导体管和电子管；
第6部分：电能的发生与转换；
第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件；第9部分：电信：交换和外围设备；—一第10部分：电信：传输；
第11部分：建筑安装平面布置图；一第12部分：二进制逻辑元件；第13部分：模拟元件。
GB/T4728.12—2008/IEC60617database本部分为GB/T4728的第12部分，等同采用IEC60617database《电气简图用图形符号》数据库标准（IEC60617_Snapshot_2007-01-10英文版）。本部分代替了GB/T4728.12—1996《电气简图用图形符号第12部分：二进制逻辑元件》。同GB/T4728.12一1996相比，有如下变化：—增加了26个新符号：S01476、S01480、S01482、S01483、S01484、S01485、S01486、S01487、S01488、S01489、S01490、S01518、S01544、S01545、S01548、S01549、S01612、S01613、S01658、S01704、S01705、S01715、S01722、S01746、S01747、S01808；根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究总院中机生产力促进中心。参加起草的单位还有：国电华北电力设计院工程有限公司、中国航天科工集团二院、中国航天科工集团二院23所、中国电子工业标准化所、中国航空综合技术研究所、邮电工业标准化所、中国船舶工业综合技术经济研究院、中国电力企业联合会、中国航空工业规划设计研究院、五洲工程设计研究院、中国纺织工业设计院、上海电器科学研究所、许昌继电器研究所等。本部分主要起草人：郭汀、高惠民、李旭亮、李萍、徐云驰、沈兵、武冰梅、谭泳、武晶、于明、陈泽毅、王素英、李道本、季慧玉、李志勇、高永梅。本部分所代替标准的历次版本发布情况为：GB4728.12—1985、GB/T4728.12—1996。I
SO1463
名称：元件框
Element outline
状态：标准
IEC发布日期：2004-08-27
GB/T4728.12—2008/IEC60617database电气简图用图形符号
12部分：二进制逻辑元件

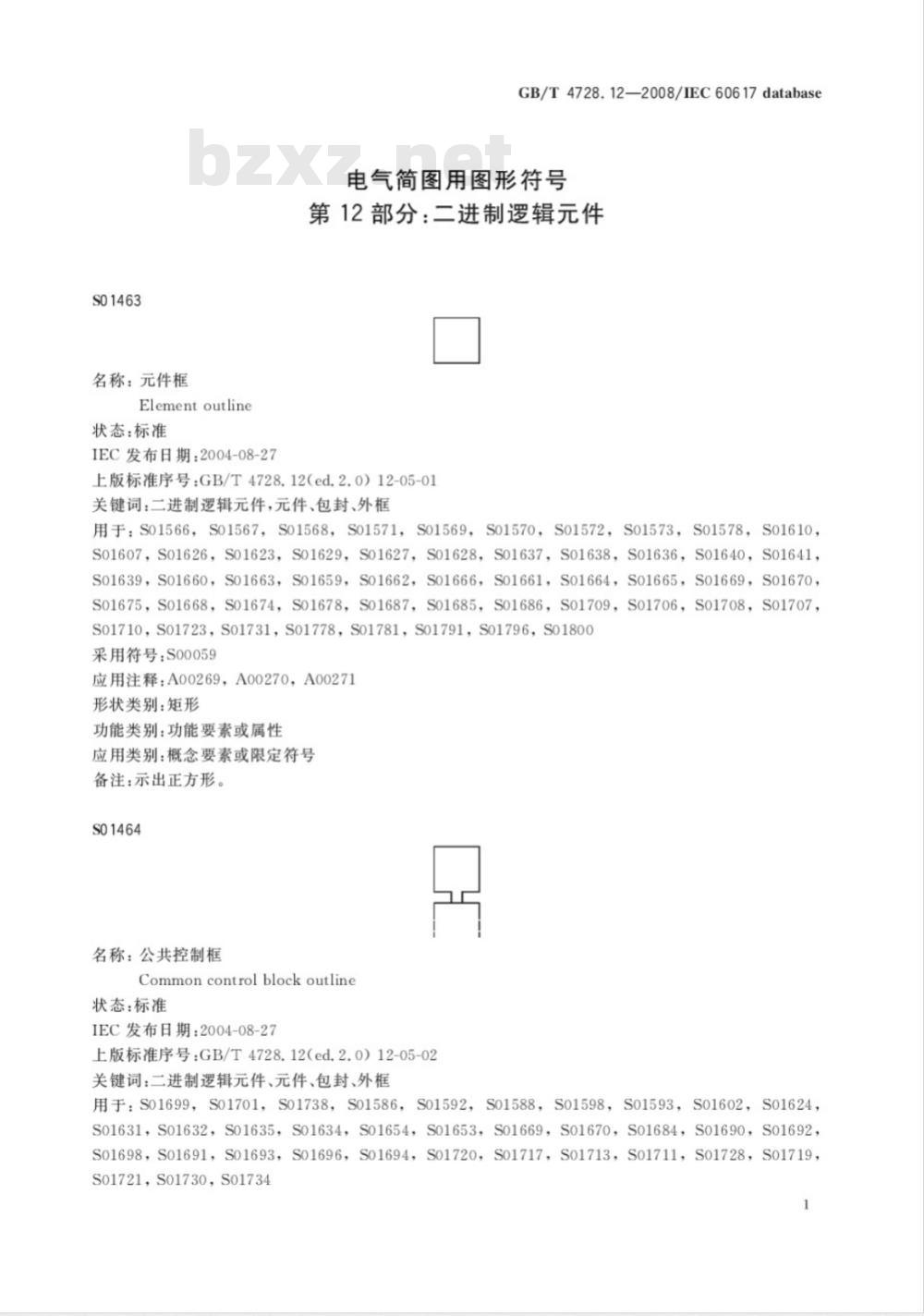

上版标准序号：GB/T4728.12（ed.2.0）12-05-01关键词：二进制逻辑元件，元件、包封、外框用于：S01566，S01567，S01568，S01571，S01569，S01570，S01572，S01573，S01578，S01610，S01607，S01626，S01623，S01629，S01627，S01628，S01637，S01638，S01636，S01640，S01641，S01639，S01660，S01663，S01659，S01662，S01666，S01661，S01664，S01665，S01669，S01670，S01675，S01668，S01674，S01678，S01687，S01685，S01686，S01709，S01706，S01708，S01707，S01710，S01723，S01731，S01778，S01781，S01791，S01796，S01800采用符号：S00059
应用注释：A00269，A00270，A00271形状类别：矩形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：示出正方形。
SO1464
名称：公共控制框
Common control block outline状态：标准Www.bzxZ.net
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-05-02关键词：二进制逻辑元件、元件、包封、外框用于：S01699，S01701，S01738，S01586，S01592，S01588，S01598，S01593，S01602，S01624，S01631，S01632，S01635，S01634，S01654，S01653，S01669，S01670，S01684，S01690，S01692，S01698，S01691，S01693，S01696，S01694，S01720，S01717，S01713，S01711，S01728，S01719，S01721，S01730，S01734
GB/T4728.12—2008/IEC60617database采用符号：S00059
应用注释：A00269，A00270，A00271形状类别：矩形
功能类别：功能要素或属性

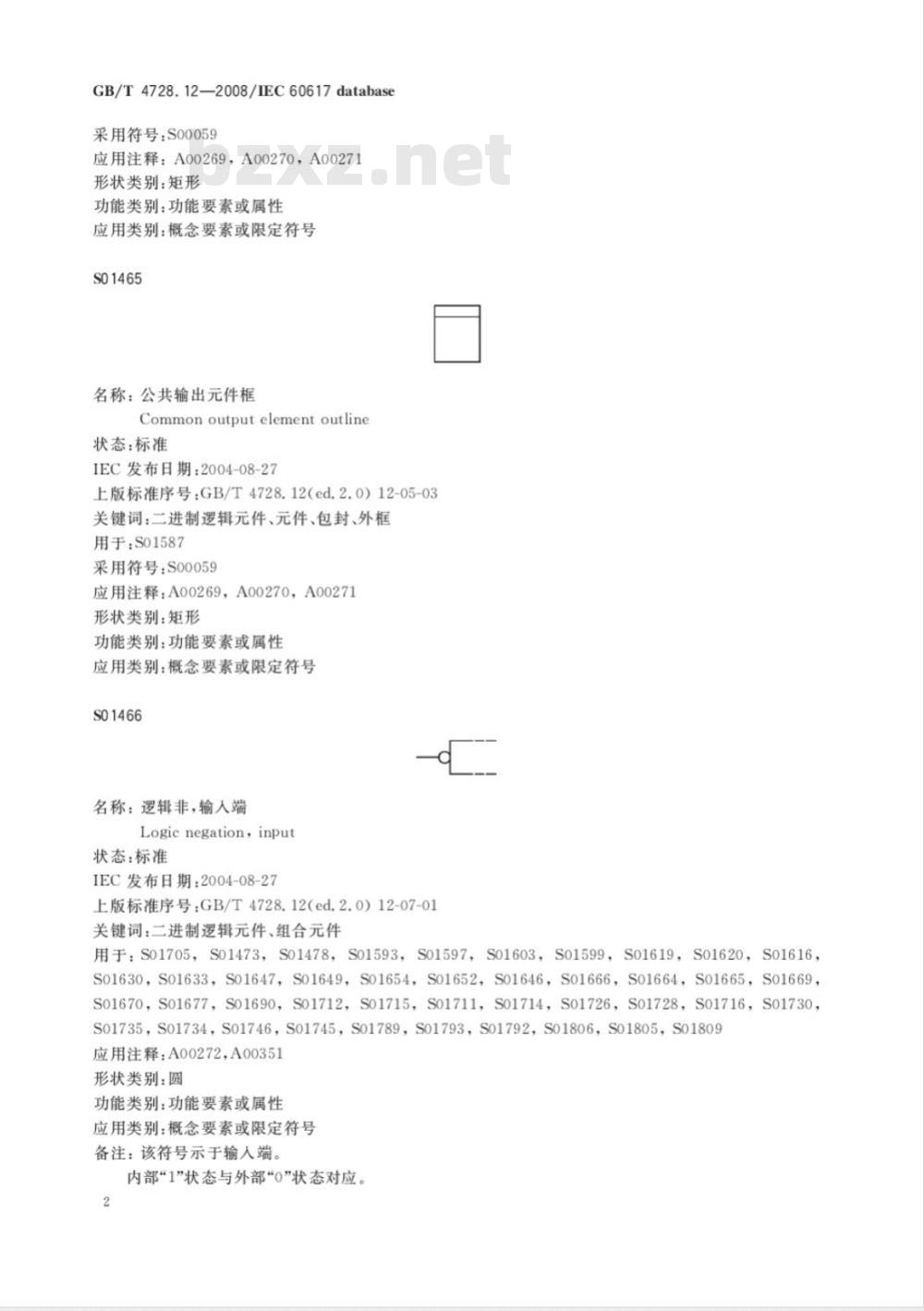

应用类别：概念要素或限定符号SO1465
名称：公共输出元件框
Common output element outline状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-05-03关键词：二进制逻辑元件、元件、包封、外框用于：S01587
采用符号：S00059
应用注释：A00269，A00270，A00271形状类别：矩形
功能类别：功能要素或属性
应用类别：概念要素或限定符号SO1466
名称：逻辑非，输人端
Logic negation,input
状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-07-01关键词：二进制逻辑元件、组合元件用于：S01705，S01473，S01478，S01593，S01597，S01603，S01599，S01619，S01620，S01616，S01630，S01633，S01647，S01649，S01654，S01652，S01646，S01666，S01664，S01665，S01669，S01670，S01677，S01690，S01712，S01715，S01711，S01714，S01726，S01728，S01716，S01730,S01735，S01734，S01746S01745，S01789，S01793，S01792，S01806，S01805，S01809应用注释：A00272，A00351
形状类别：圆
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：该符号示于输人端。
内部“1”状态与外部“0”状态对应。2
连接线可延伸穿过小圆。

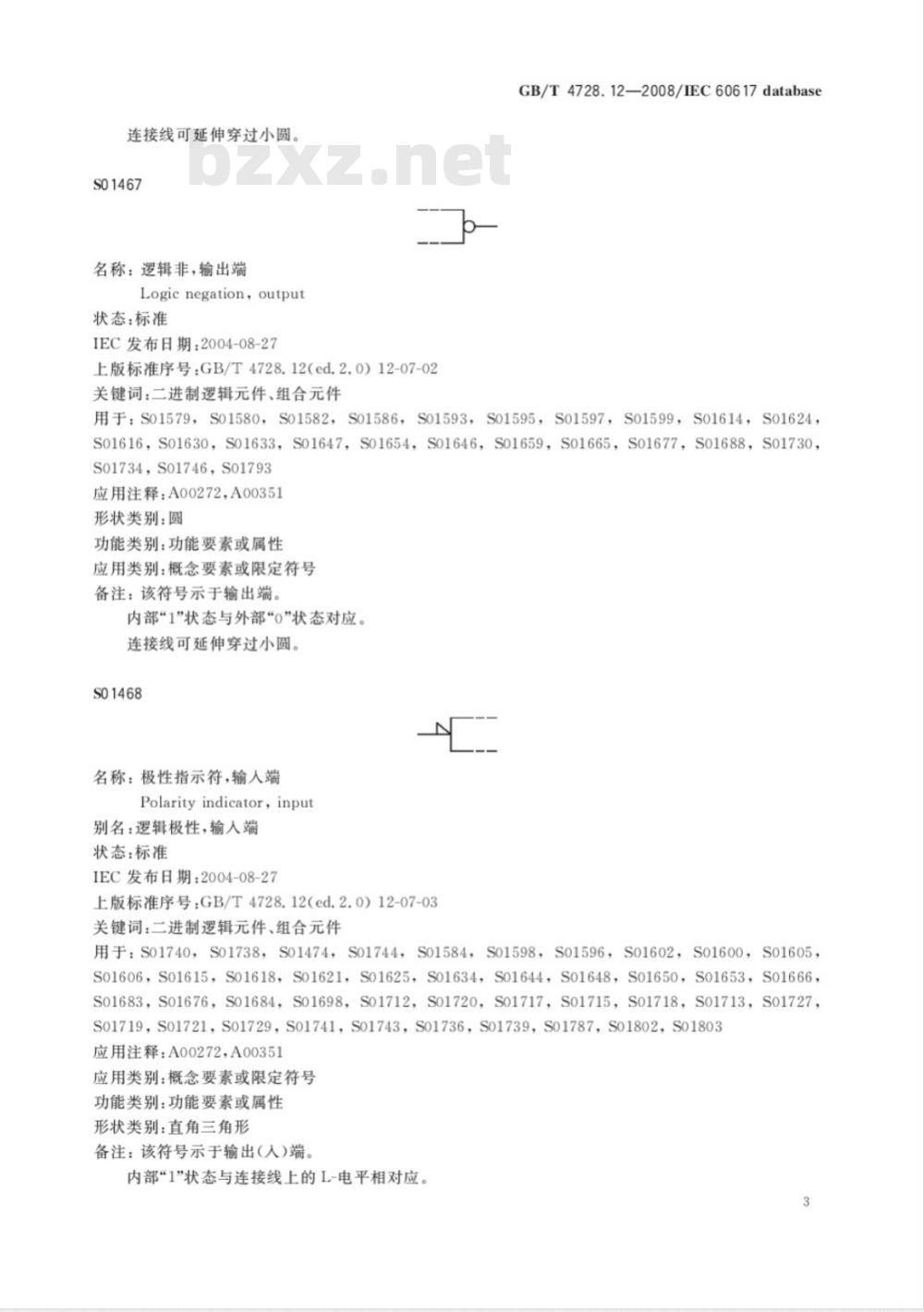

SO1467
名称：逻辑非，输出端
Logicnegation,output
状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12(ed.2.0）12-07-02关键词：二进制逻辑元件、组合元件GB/T4728.12—2008/IEC60617database用于：S01579，S01580，S01582，S01586，S01593，S01595，S01597，S01599，S01614，S01624，S01616，S01630，S01633，S01647，S01654，S01646，S01659，S01665，S01677，S01688，S01730,S01734，S01746，S01793
应用注释：A00272，A00351
形状类别：圆
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：该符号示于输出端。
内部“1”状态与外部“0”状态对应。连接线可延伸穿过小圆。
SO1468
名称：极性指示符，输人端
Polarity indicator, input
别名：逻辑极性，输人端
状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-07-03关键词：二进制逻辑元件、组合元件用于：S01740，S01738，S01474，S01744，S01584，S01598，S01596，S01602，S01600，S01605，S01606，S01615，S01618，S01621，S01625，S01634，S01644，S01648，S01650，S01653，S01666,S01683，S01676，S01684，S01698，S01712，S01720，S01717，S01715，S01718，S01713，S01727,S01719，S01721，S01729，S01741，S01743，S01736，S01739，S01787，S01802，S01803应用注释：A00272，A00351
应用类别：概念要素或限定符号功能类别：功能要素或属性
形状类别：直角三角形
备注：该符号示于输出（人)端。内部“1”状态与连接线上的L-电平相对应。3
GB/T4728.12—2008/IEC60617databaseS01469
名称：极性指示符，输出端
Polarity indicator,output
别名：逻辑极性，输出端
状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-07-04关键词：二进制逻辑元件、组合元件用于：S01583，S01581，S01584，S01590，S01585，S01594，S01596，S01602，S01600，S01608，S01611，S01612，S01615，S01618，S01613，S01644，S01660，S01662，S01661，S01668，S01683,S01676，S01720，S01719，S01736，S01737，S01742应用注释：A00272，A00351
形状类别：直角三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：该符号示于输出端。
内部“1”状态与连接线上的L-电平相对应。S01470
名称：极性指示符，从右向左输人端Polarity indicator, input, right to the left别名：逻辑极性，从右向左输人端状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-07-05关键词：二进制逻辑元件、组合元件用于：S01596
应用注释：A00272，A00351
形状类别：直角三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：该符号示于从右至左的信号流输人端。内部“1”状态与连接线上的L-电平相对应。SO1471
名称：极性指示符，从右向左输出端Polarity indicator, output, right to the left4
别名：逻辑极性，从右向左输出端状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12(ed.2.0）12-07-06关键词：二进制逻辑元件、组合元件用于：S01618，S01736
应用注释：A00272，A00351
形状类别：直角三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：该符号示于从右至左的信息输出端。内部“1”状态与连接线上的L-电平相对应。SO1472
名称：动态输人
Dynamicinput
状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-07-07关键词：二进制逻辑元件、组合元件GB/T4728.12—2008/IEC60617database用于：S01701，S01473，S01474，S01478，S01477，S01663，S01661，S01665，S01669，S01670，S01675，S01668，S01674，S01683，S01676，S01684，S01677，S01690，S01692，S01698，S01691，S01688，S01694，S01720，S01727，S01719，S01721，S01722，S01734，S01746，S01745应用注释：A00272，A00351
形状类别：等边三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：内部“1”状态（暂态)与外部“0”状态转换到外部“1”状态的过程相对应。其他所有时间，内部逻辑状态为0。
在采用逻辑极性符号的图上，内部“1”状态（暂态)与连接线上从L-电平到H-电平的转换过程相对应。其他所有时间，内部逻辑状态为“0”。SO1473
名称：逻辑非动态输人
Dynamic input with logic negation状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12(ed.2.0)12-07-08关键词：二进制逻辑元件、组合元件5
GB/T4728.12—2008/IEC60617database用于：S01703，S01697，S01696采用符号：S01466，S01472
应用注释：A00272，A00351
形状类别：圆，等边三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：内部“1”状态（暂态)与外部“1”状态到外部“0”状态的转换过程相对应。其他所有时间，内部逻辑状态为“0”。
SO1474
名称：有极性指示符的动态输人Dynamic input with polarity indicator状态：标准
IEC发布日期：2004-08-27
上版标准序号：GB/T4728.12（ed.2.0）12-07-09关键词：二进制逻辑元件、组合元件用于S01699，S01700，S01702，S01704，S01691，S01689，S01693，S01695，S01694，S01718，S01722采用符号：S01468，S01472
应用注释：A00272，A00351
形状类别：等边三角形，直角三角形功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：内部1”状态（暂态)与连接线上从H-电平到L-电平的转换过程相对应。其他所有时间，内部逻辑状态为“o”。
SO1475
名称：内部连接
Internalconnection
状态：标准
IEC发布日期：2004-09-01
上版标准序号：GB/T4728.12（ed.2.0）12-08-01关键词：二进制逻辑元件、组合元件，内部连接其他形式：S01476，S01485
用于：S01702，S01592，S01591，S01670，S01683，S01715，S01713，S01721，S01730，S01729，S01792，S01806
应用注释：A00273，A00351
形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号6
GB/T4728.122008/IEC60617database符号限制：只有信号流方向明显，信号流自右向左可使用该符号。否则，应使用符号S01485。备注：右边元件输人端的内部“1”状态（“0”状态）与左边元件输出端的内部“1”状态（“0”状态）相对应。SO1809
名称：有逻辑非的内部连接
Internal connection with negation状态：标准
IEC发布日期：2004-09-01
上版标准序号：GB/T4728.12（ed.2.0）12-08-02关键词：组合元件，内部连接
其他形式：S01486
用于：S01486，S01592，S01618，S01632采用符号：S01466，S01476
应用注释：A00273
形状类别：圆
功能类别：功能要素或属性
应用类别：概念要素或限定符号符号限制：只有信号流方向明显，信号流自右向左可使用该符号。否则，应使用符号S01486。备注：右边元件输人端的内部“1”状态（“0”状态)与左边元件输出端的内部“0”状态（“1”状态）相对应。垂直线可延伸穿过小圆。
SO1476
名称：内部连接
Internal connection
状态：标准
IEC发布日期：2004-09-01
关键词：二进制逻辑元件，组合元件，内部连接形式：简化形式
其他形式：S01475，S01485
用于：S01704，S01478，S01477，S01583，S01581，S01584，S01619，S01615，S01618，S01620，So1624，S01631，S01789，S01809应用注释：A00273
形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号符号限制：如果不会混淆逻辑连接数量，可使用符号S01476。也见A002716.1.2。只有信号流方向明显为自右向左时，可使用该符号。否则，应使用符号S01485。备注：右边元件输人端的内部“1”状态(“0”状态)与左边元件输出端的内部“1”状态（“0”状态）相对应。7
GB/T4728.12—2008/IEC60617databaseSO1477
名称：动态特性内部连接
Internal connection withdynamic character状态：标准
IEC发布日期：2004-09-01
上版标准序号：GB/T4728.12（ed.2.0）12-08-03关键词：二进制逻辑元件、组合元件，内部连接用于：S01718，S01737，S01806采用符号：S01472，S01476
应用注释：A00273，A00351
形状类别：等边三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：右边元件输人端的内部“1”状态（暂态）与左边元件输出端从内部“0”状态到内部“1”状态的转换过程相对应。其他所有时间，元件输人端的内部逻辑状态为“0”。SO1478
名称：有逻辑非和动态特性的内部连接Internalconnectionwithnegationanddynamiccharacter状态：标准
IEC发布日期：2004-09-01
上版标准序号：GB/T4728.12（ed.2.0）12-08-04关键词：二进制逻辑元件、组合元件，内部连接采用符号：S01466，S01472，S01476应用注释：A00273，A00351
形状类别：圆，等边三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：右边元件输人端的内部“1”状态（暂态)与左边元件输出端从内部“1”状态到内部“0”状态的转换过程相对应。其他所有时间，元件输人端的内部逻辑状态为“0”。SO1479
名称：内部输人（左边）
Internal input (left-hand side)状态：标准
IEC发布日期：2004-09-01
上版标准序号：GB/T4728.12（ed.2.0）12-08-058
别名：虚拟输人(左边）
关键词：二进制逻辑元件、组合元件，内部连接GB/T4728.12—2008/IEC60617database用于：S01483，S01617，S01632，S01670，S01689，S01696，S01715应用注释：A00273A00351
形状类别：直线
功能类别：功能要素或属性
应用类别：概念要素或限定符号符号限制：符号S01483所示的除外，与非、逻辑极性和动态输入相关的符号不应用于内部输入和输出。备注：该符号示于左边。
如果该输人不受占优势的或修正作用的关联关系的影响，它总是处于其内部“1”状态（见符号S01670和S01689)。
该符号可示于元件的外部边界以强调没有遗漏外部输人线。两个相邻元件公共边界的虚拟输人由没有这些符号的关联标记注明。内部输人和输出只有内部逻辑状态。该符号不应与用于相邻元件之间连接的符号S01475相混。SO1480
名称：内部输人（右边）
Internal input (right-hand side)状态：标准
IEC发布日期：2004-09-01
别名：虚拟输人（右边）
关键词：二进制逻辑元件、组合元件，内部连接用于：S01696
应用注释：A00273，A00351
形状类别：箭头
功能类别：功能要素或属性
应用类别：概念要素或限定符号备注：该符号示于右边。
如果该输人不受强制或调节关联影响，它总是处于其内部“1”状态（见符号S01670和S01689）。该符号可示于元件的外部边界以强调没有遗漏外部输入线。两个相邻元件公共边界的虚拟输人不用这些符号，应由关联标记注明内部输人和输出只有内部逻辑状态。SO1481
名称：内部输出(右边)
Internal output(right-hand side)状态：标准
IEC发布日期：2004-09-01
