【国家标准(GB)】 电气简图用图形符号 第9部分：电信 交换和外围设备

ICS29.020

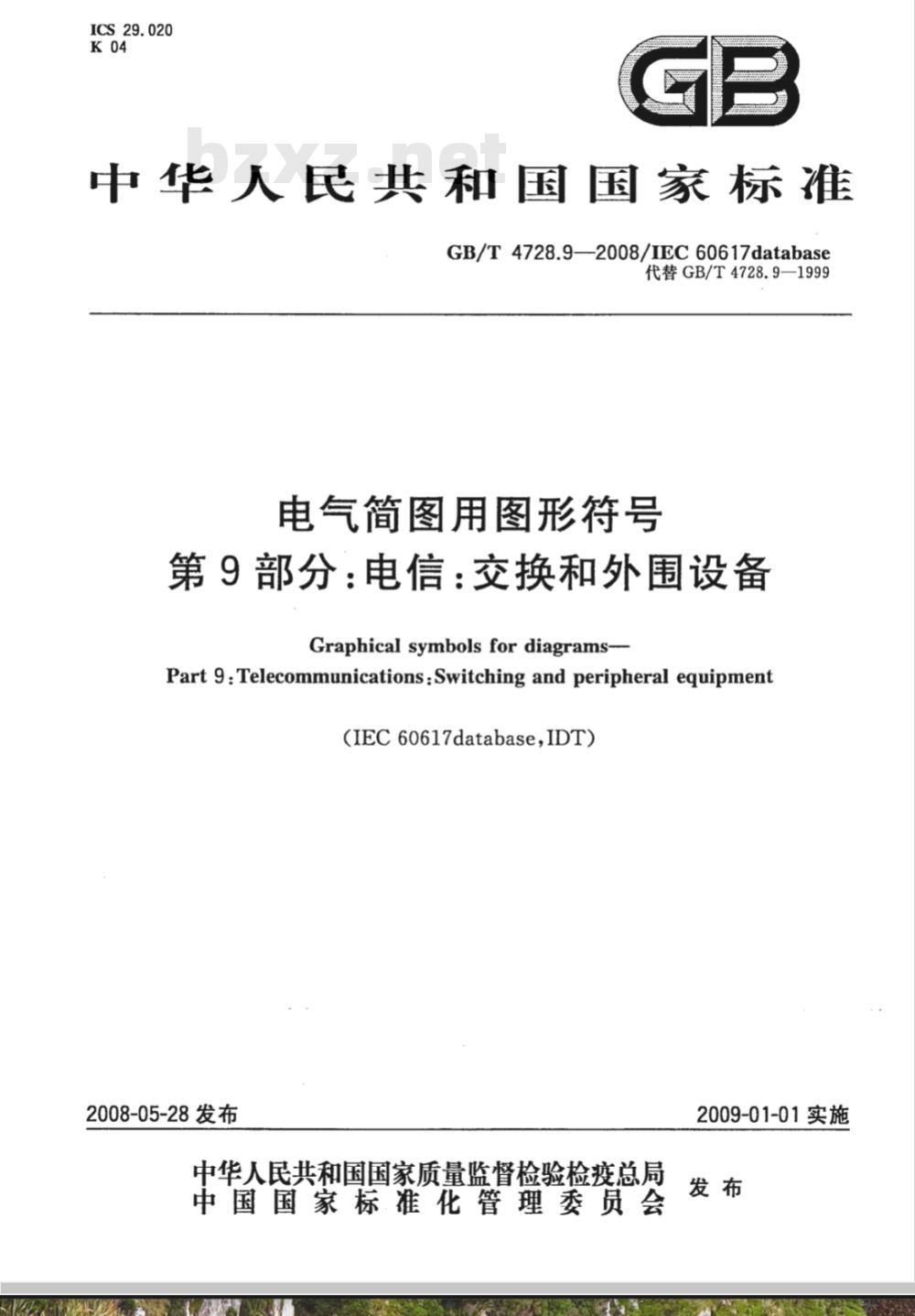

中华人民共和国国家标准
GB/T4728.9—2008/IEC60617database代替GB/T4728.9—1999
电气简图用图形符号
第9部分：电信：交换和外围设备Graphical symbols for diagrams-Part 9 : Telecommunications : Switching and peripheral equipment(IEC60617database,IDT）
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
华人民共
国家标准
电气简图用图形符号
第9部分：电信：交换和外围设备GB/T 4728.9—2008/IEC 60617database*

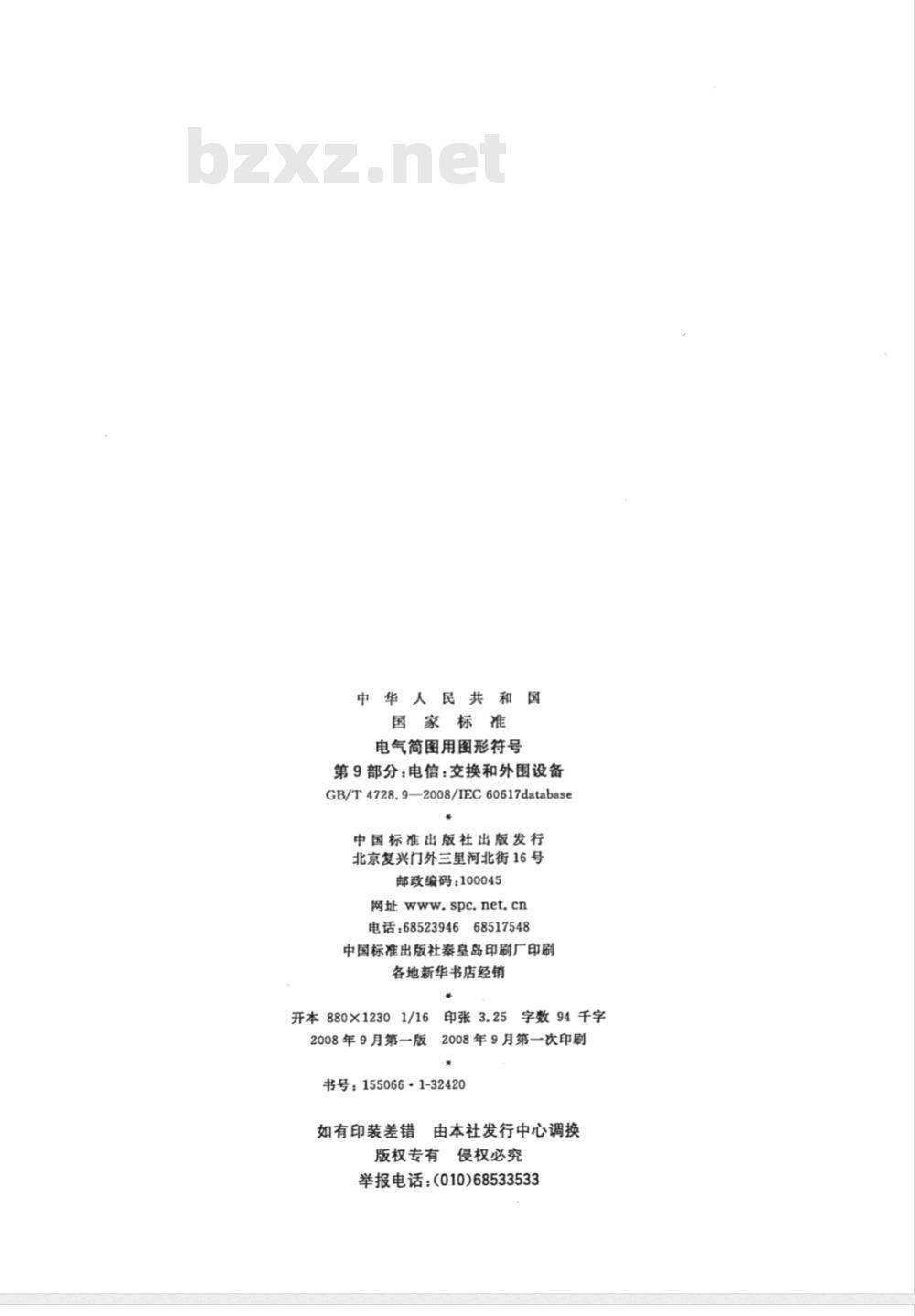

中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张3.25字数94千字
2008年9月第一次印刷
2008年9月第一版
书号：155066·1-32420
如有印装差错
由本社发行中心调换
侵权必究
版权专有
举报电话：(010)68533533

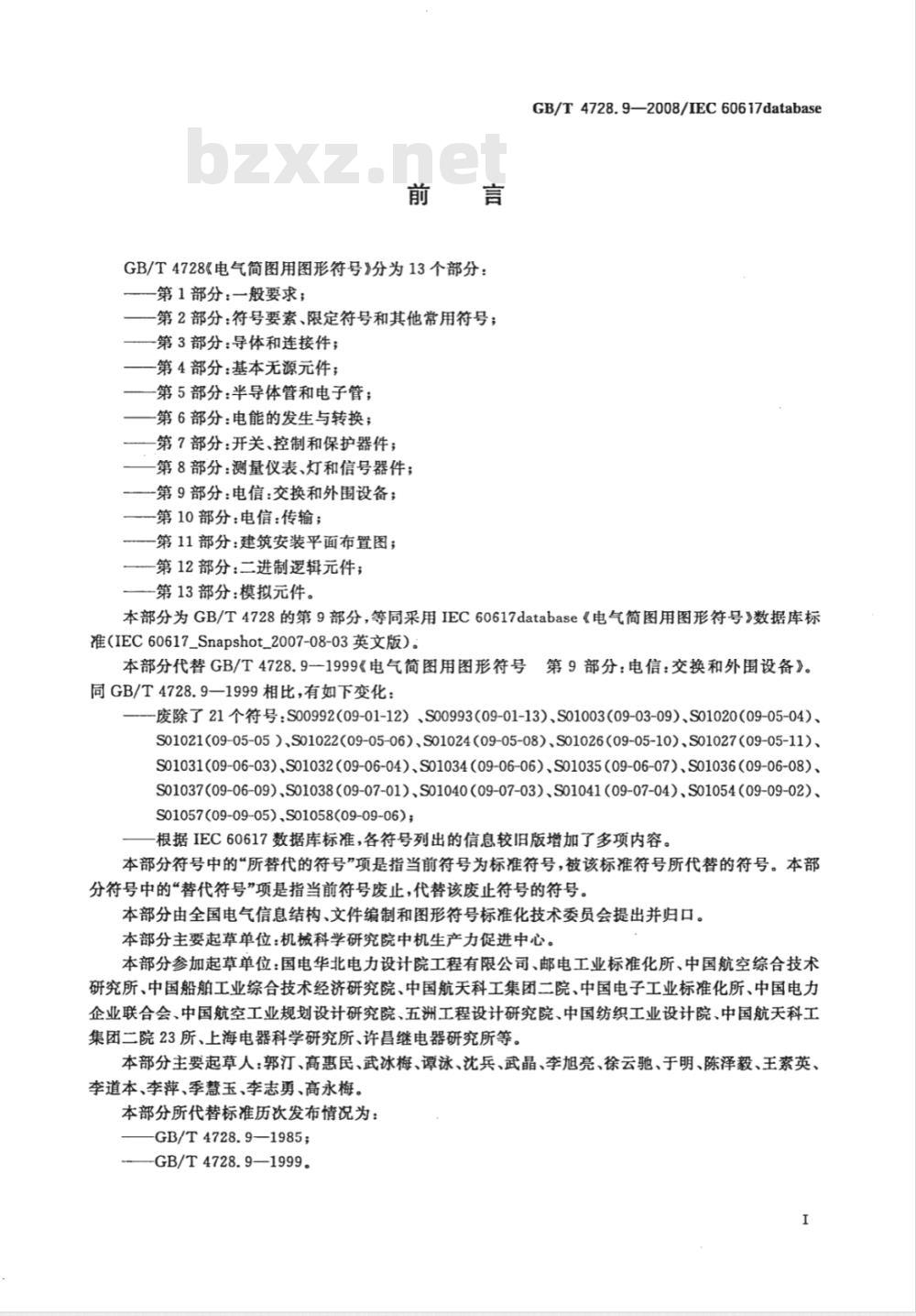

GB/T4728《电气简图用图形符号》分为13个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；第3部分：导体和连接件；
一第4部分：基本无源元件；
-第5部分：半导体管和电子管；-第6部分：电能的发生与转换；一第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件；-第9部分：电信：交换和外围设备；第10部分：电信：传输；
一第11部分：建筑安装平面布置图；第12部分：二进制逻辑元件；
一第13部分：模拟元件。
GB/T4728.9—2008/IEC60617database本部分为GB/T4728的第9部分，等同采用IEC60617database《电气简图用图形符号》数据库标准（IEC60617_Snapshot_2007-08-03英文版）。本部分代替GB/T4728.9--1999《电气简图用图形符号第9部分：电信：交换和外围设备》。同GB/T4728.9—1999相比，有如下变化：-废除了21个符号：S00992（09-01-12）、S00993（09-01-13）、S01003（09-03-09）、S01020（09-05-04）、S01021(09-05-05）、S01022(09-05-06)、S01024（09-05-08)、S01026(09-05-10)、S01027(09-05-11)、S01031(09-06-03)、S01032（09-06-04)、S01034（09-06-06)、S01035（09-06-07)、S01036（09-06-08)、S01037(09-06-09)S01038（09-07-01)、S01040（09-07-03)、S01041（09-07-04)、S01054（09-09-02)、S01057(09-09-05),S01058(09-09-06);根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分符号中的“所替代的符号”项是指当前符号为标准符号，被该标准符号所代替的符号。本部分符号中的“替代符号”项是指当前符号废止，代替该废止符号的符号。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究院中机生产力促进中心。本部分参加起草单位：国电华北电力设计院工程有限公司、邮电工业标准化所、中国航空综合技术研究所、中国船舶工业综合技术经济研究院、中国航天科工集团二院、中国电子工业标准化所、中国电力企业联合会、中国航空工业规划设计研究院、五洲工程设计研究院、中国纺织工业设计院、中国航天科工集团二院23所、上海电器科学研究所、许昌继电器研究所等。本部分主要起草人：郭汀、高惠民、武冰梅、谭泳、沈兵、武晶、李旭亮、徐云驰、于明、陈泽毅、王素英、李道本、李萍、季慧玉、李志勇、高永梅。本部分所代替标准历次发布情况为：GB/T4728.9—1985;
GB/T4728.9—1999。

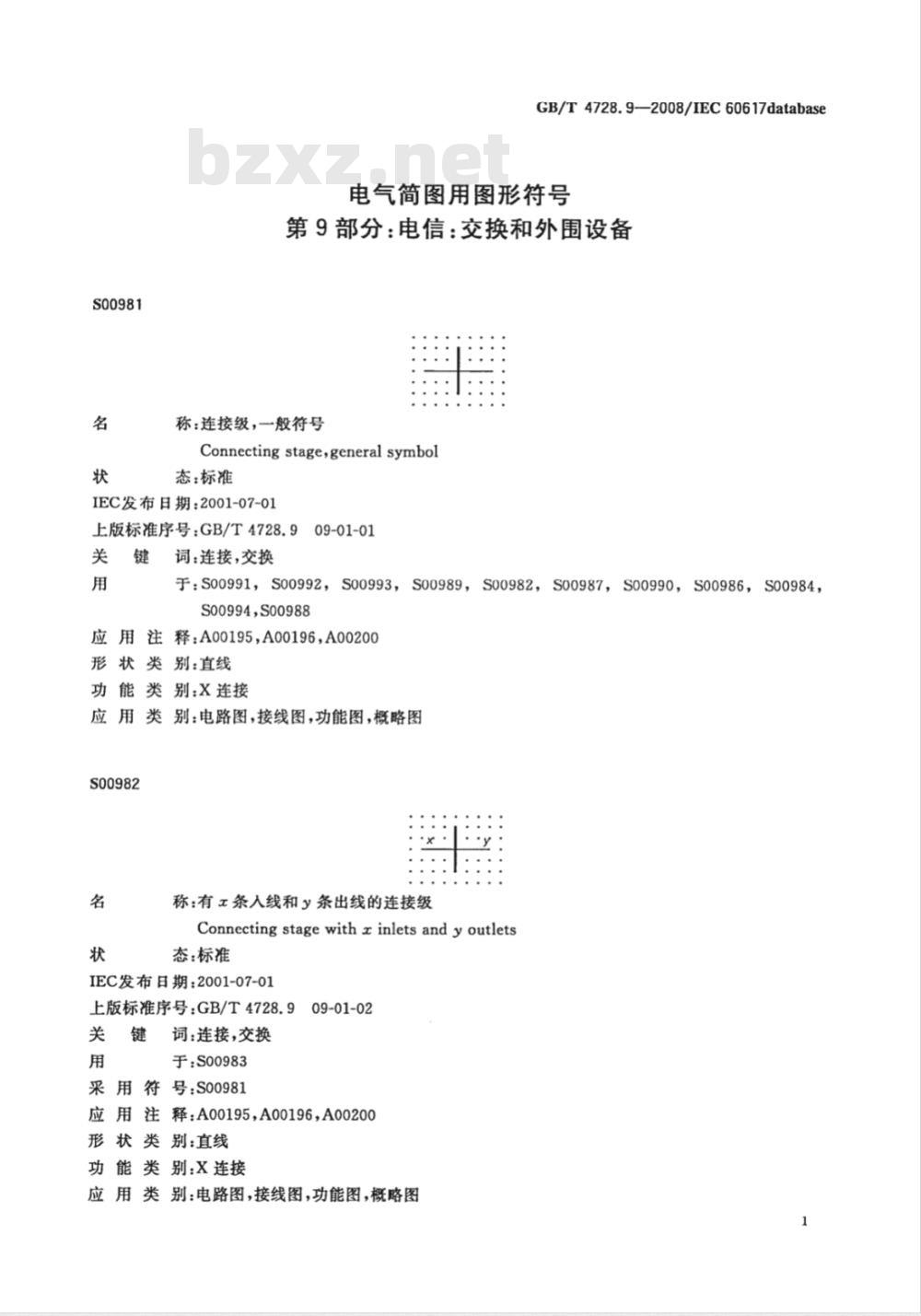

S00981
GB/T4728.9-—2008/IEC60617database电气简图用图形符号
第9部分：电信：交换和外围设备称：连接级，般符号
Connecting stage,general symbol态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.909-01-01关键
词：连接，交换
于:S00991，S00992，S00993，S00989，S00982，S00987，S00990，S00986，S00984,S00994,S00988
应用注释：A00195，A00196，A00200形状类别：直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图S00982
称：有条入线和y条出线的连接级Connecting stagewithr inletsand y outlets态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
909-01-02
词：连接，交换
于：S00983
采用符号：S00981
应用注释：A00195，A00196，A00200形状类别：直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图1

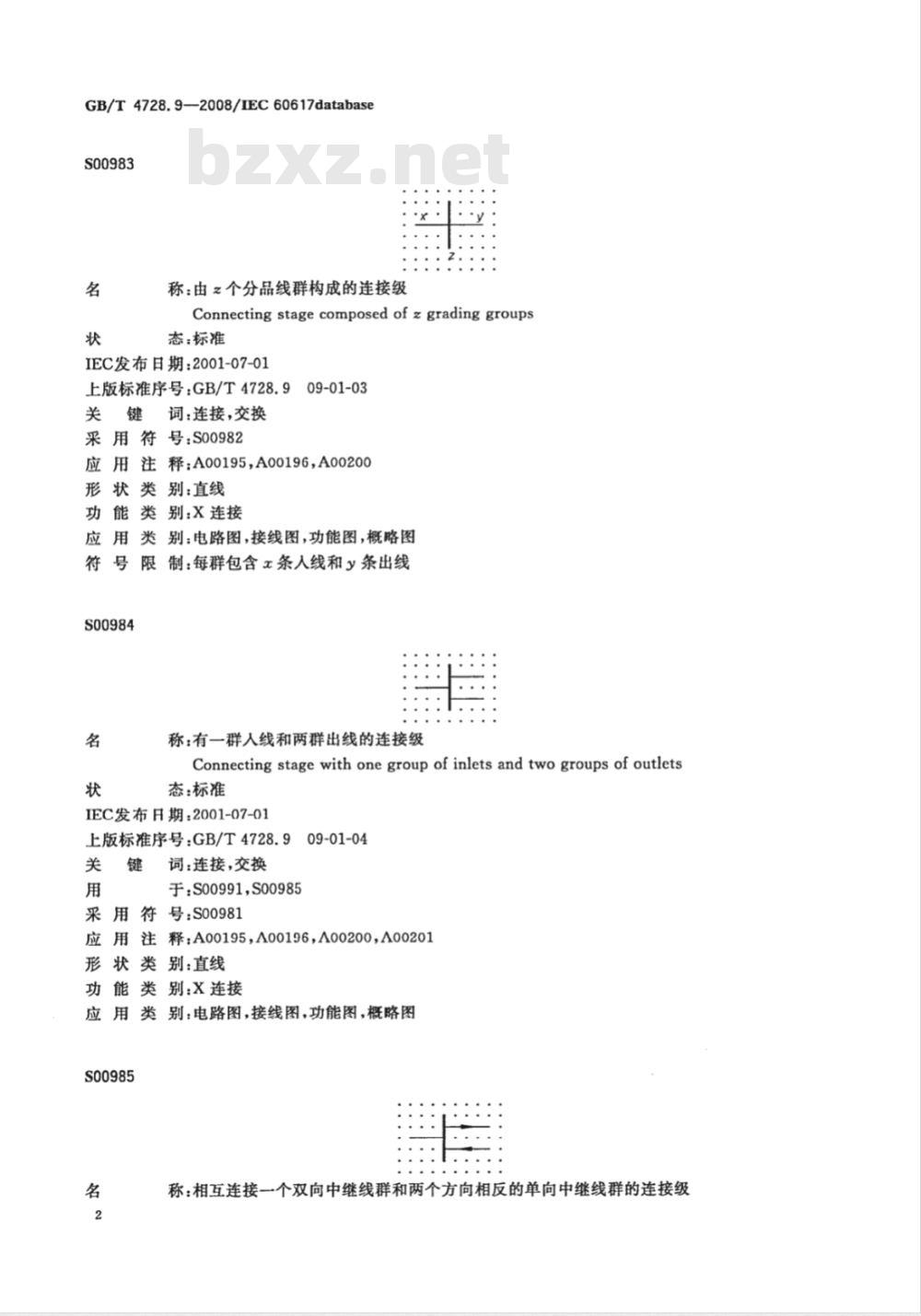

GB/T4728.9—2008/IEC60617databaseS00983
称：由2个分品线群构成的连接级Connecting stagecomposedof zgradinggroups态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
词：连接，交换
采用符号：S00982
09-01-03
应用注释：A00195,A00196，A00200形状类别：直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图符号限制：每群包含条人线和y条出线S00984
称：有一群人线和两群出线的连接级Connecting stage with one group of inlets and two groups of outlets态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.909-01-04关
词：连接，交换
于：S00991,S00985
采用符号：S00981
应用注释：A00195，A00196，A00200,A00201形状类别：直线
功能类别:X连接
应用类别：电路图，接线图，功能图，概略图S00985
称：相互连接一个双向中继线群和两个方向相反的单向中继线群的连接级状
GB/T4728.9—2008/IEC60617databaseConnecting stage interconnecting one group of bothway trunks with two groups of uni-directional trunks of opposite sense态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
909-01-05
关键词：连接，交换
采用符号：S00099；S00984
应用注释：A00195，A00196，A00200形状类别：箭头，直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图S00986
称：标志级
Marking stage
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
09-01-06
词：交换，标志级
于：S00992
号：S00981
释：A00195,A00197,A00202
形状类别：圆点(点)，直线
功能美
类别：X连接
S00987
别：电路图，接线图，功能图，概略图注：呼出经由一个连接级。
称：经由几个连接级呼出的标志级Marking stage-outgoing callsvia several connecting stages态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.909-01-07关键词：标志级，交换
采用符号：S00981
GB/T4728.9-2008/IEC60617database应用注释：A00195，A00197，A00202形状类别：圆点(点),直线
功能类别X连接
应用类别：电路图，接线图，功能图，概略图备
S00988
注：符号用三个连接级来表示。称：经由不同连接级呼出的混合标志级Mixed marking stage-outgoing calls via different connecting stages态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
909-01-08
词：标志级，交换
采用符号：S00981
应用注释：A00195，A00197,A00202形状类别：圆点(点)，直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图备
S00989
注：符号用经由一个、二个和三个连接级的呼出来表示。称：交换级
Switching stage
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
909-01-09
词：交换级
于：S00993
采用符号：S00981
应用注释：A00195，A00198,A00203形状类别：半圆，直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图备
注：符号用经由一个连接级的呼出来表示。S00990
称：经由几个连接级呼出的交换级GB/T4728.9—2008/IEC60617databaseSwitching stage-outgoing calls via several connecting stage态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.909-01-10关键词：交换级
采用符号：S00981
应用注释：A00195,A00198,A00203形状类别：半圆，直线
功能类别：X连接
应用类别：电路图，接线图，功能图，概略图符号限制：符号用三个连接级来表示S00991
称：经由不同连接级呼出的混合交换级Mixed switching stage-outgoing calls via different connecting stages态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
词：交换级
09-01-11
采用符号：S00981;S00984
应用注释：A00195，A00198，A00203形状类别：半圆，直线
功能类别:X连接
应用类别：电路图，接线图，功能图，概略图备
S00994
注：符号用经由一个、二个和三个连接级的呼出来表示。5
GB/T4728.9--2008/IEC60617database名
称：自动交换设备
Automaticswitchingequipment
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
关键 词:交换
09-02-01
采用符号：S00060；S00981
应用注释：A00205
形状类别：直线，矩形
功能类别：K处理信号或信息
应用类别：功能图，概略图
S00995
称：人工交换台
Manual switchboard
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
词：交换
于：S00993
应用注释：A00205
形状类别:描述
09-02-02
功能类别：K处理信号或信息
应用类别：概略图
S00996
称：非跨接式选线器弧刷
Selector wiper,non-bridging
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
909-03-01
关键词：选线器
其他形式：S01005
于S01007S01013,01005,S01012S01006S00997S01008应用注释：A00206wwW.bzxz.Net
形状类别：直线
功能类别：K处理信号或信息
应用类别：电路图，接线图，功能图，概略图S00997
称：跨接式选线器弧刷
Selectorwiper,bridging
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
09-03-02
词：选线器
于：S01004
采用符号：S00996
应用注释：A00206
形状类别：直线
功能类别：K处理信号或信息
应用类别：电路图，接线图，功能图，概略图S00998
称：单动作选线器的线弧或触排Arcorbank of single-motion selector态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.909-03-03关
词：选线器
GB/T4728.9—2008/IEC60617database于：S01007S01010,S00999,S01012,S01006S01009,S01000形状类别:圆弧
功能类别：K处理信号或信息
应用类别：电路图，接线图，功能图，概略图GB/T4728.9—2008/IEC60617databaseS00999
称：两级动作选线器的线弧或触排Arcorbankof two-motion selector态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
09-03-04
词：选线器
于：S01013,S01008
采用符号：S00998
形状类别:圆弧
功能类别：K处理信号或信息
应用类别：电路图，接线图，功能图，概略图S01000
称：具有特定位置的选线器线弧Selectorarc withone special position态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.9
909-03-05
词：选线器
采用符号：S00998
形状类别:圆弧
功能类别：K处理信号或信息
应用类别：电路图，接线图，功能图，概略图备
注：特定位置的一个实例是“原位”。
