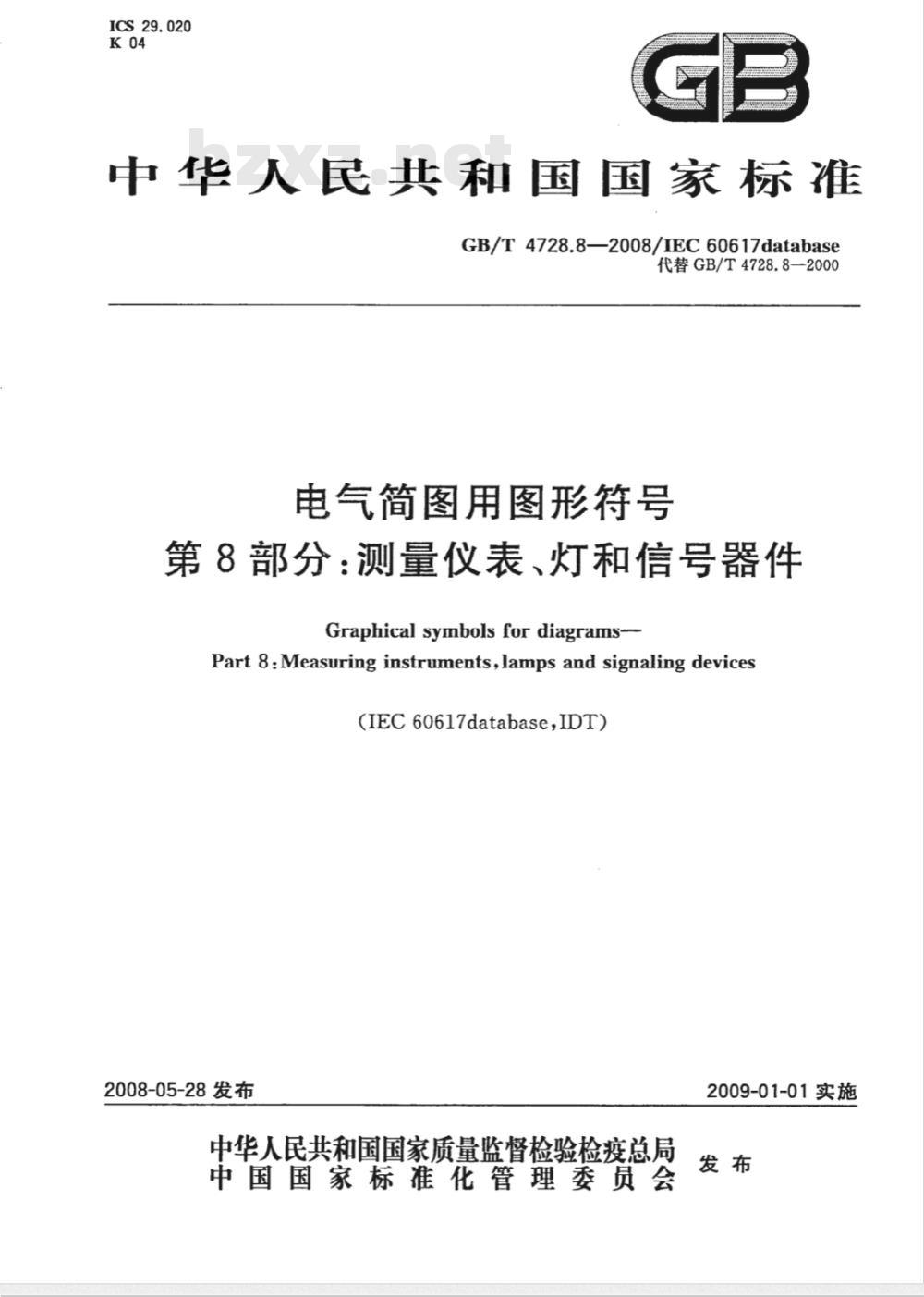

【国家标准(GB)】 电气简图用图形符号 第8部分：测量仪表、灯和信号器件

ICS29.020
中华人民共和国国家标准
GB/T 4728.8—2008/IEC 60617database代替GB/T4728.8—2000
电气简图用图形符号
第8部分：测量仪表、灯和信号器件Graphical symbols for diagrams-Part 8 : Measuring instruments,lamps and signaling devices(IEC60617database,IDT)
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

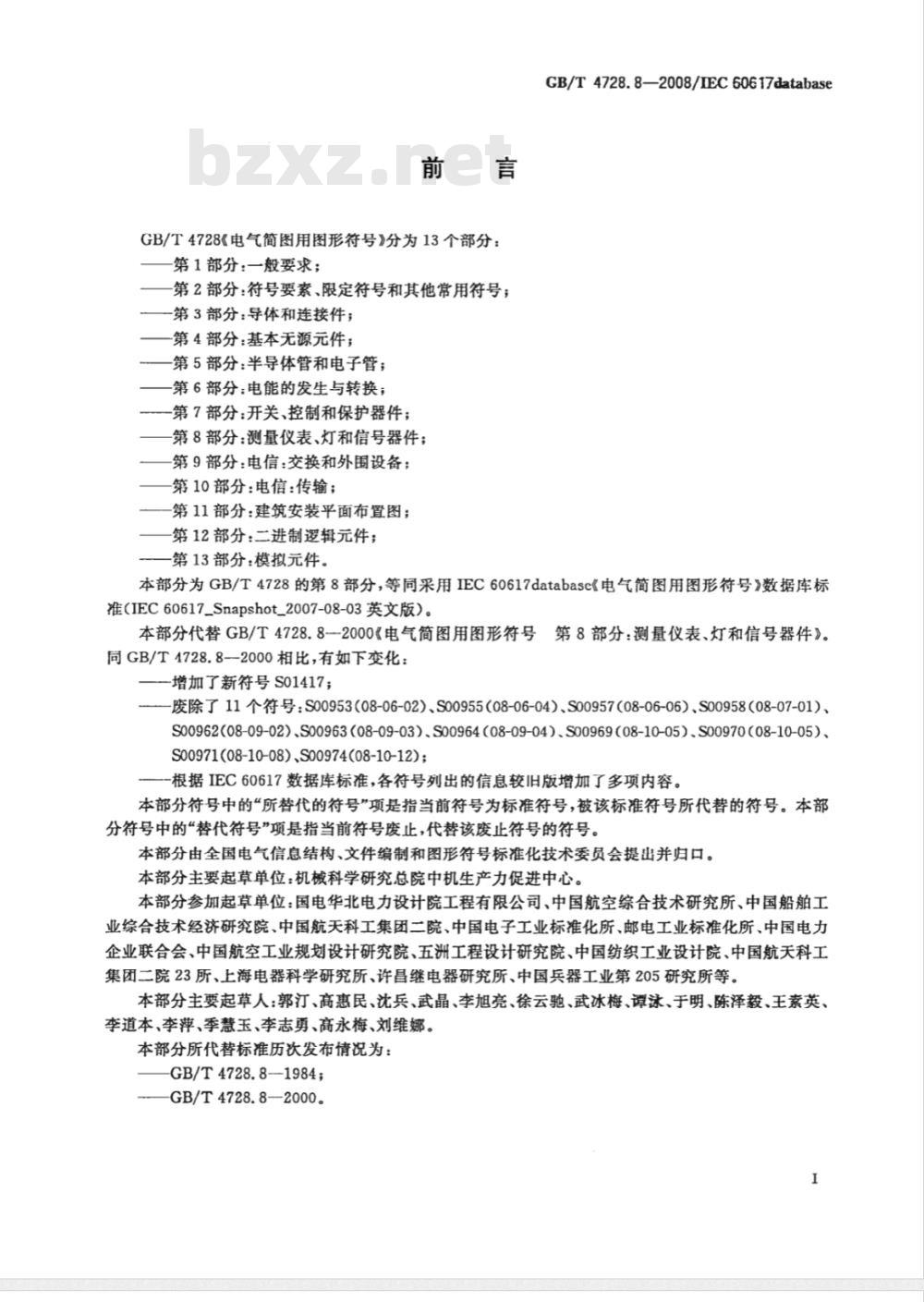

GB/T4728《电气简图用图形符号》分为13个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；一第3部分：导体和连接件；
第4部分：基本无源元件；
第5部分：半导体管和电子管；
第6部分：电能的发生与转换；
第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件；第9部分：电信：交换和外围设备；第10部分：电信：传输；
第11部分：建筑安装平面布置图；第12部分：二进制逻辑元件；
第13部分：模拟元件。
GB/T4728.8—2008/IEC60617database本部分为GB/T4728的第8部分，等同采用IEC60617database《电气简图用图形符号》数据库标准（IEC60617_Snapshot_2007-08-03英文版）。本部分代替GB/T4728.8一2000《电气简图用图形符号第8部分：测量仪表、灯和信号器件》。同GB/T4728.8--2000相比，有如下变化：一增加了新符号S01417；
废除了11个符号：S00953（08-06-02）、S00955（08-06-04）、S00957（08-06-06）、S00958（08-07-01）、S00962(08-09-02)、S00963（08-09-03)、S00964（08-09-04)、S00969（08-10-05）、S00970（08-10-05）、S00971(08-10-08)、S00974(08-10-12);-根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分符号中的“所替代的符号”项是指当前符号为标准符号，被该标准符号所代替的符号。本部分符号中的“替代符号”项是指当前符号废止，代替该废止符号的符号。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究总院中机生产力促进中心。本部分参加起草单位：国电华北电力设计院工程有限公司、中国航空综合技术研究所、中国船舶工业综合技术经济研究院、中国航天科工集团二院、中国电子工业标准化所、邮电工业标准化所、中国电力企业联合会、中国航空工业规划设计研究院、五洲工程设计研究院、中国纺织工业设计院、中国航天科工集团二院23所、上海电器科学研究所、许昌继电器研究所、中国兵器工业第205研究所等。本部分主要起草人：郭汀、高惠民、沈兵、武晶、李旭亮、徐云驰、武冰梅、谭泳、于明、陈泽毅、王素英、李道本、李萍、季慧玉、李志勇、高永梅、刘维娜。本部分所代替标准历次发布情况为：GB/T4728.8-—1984;
GB/T4728.8—2000。

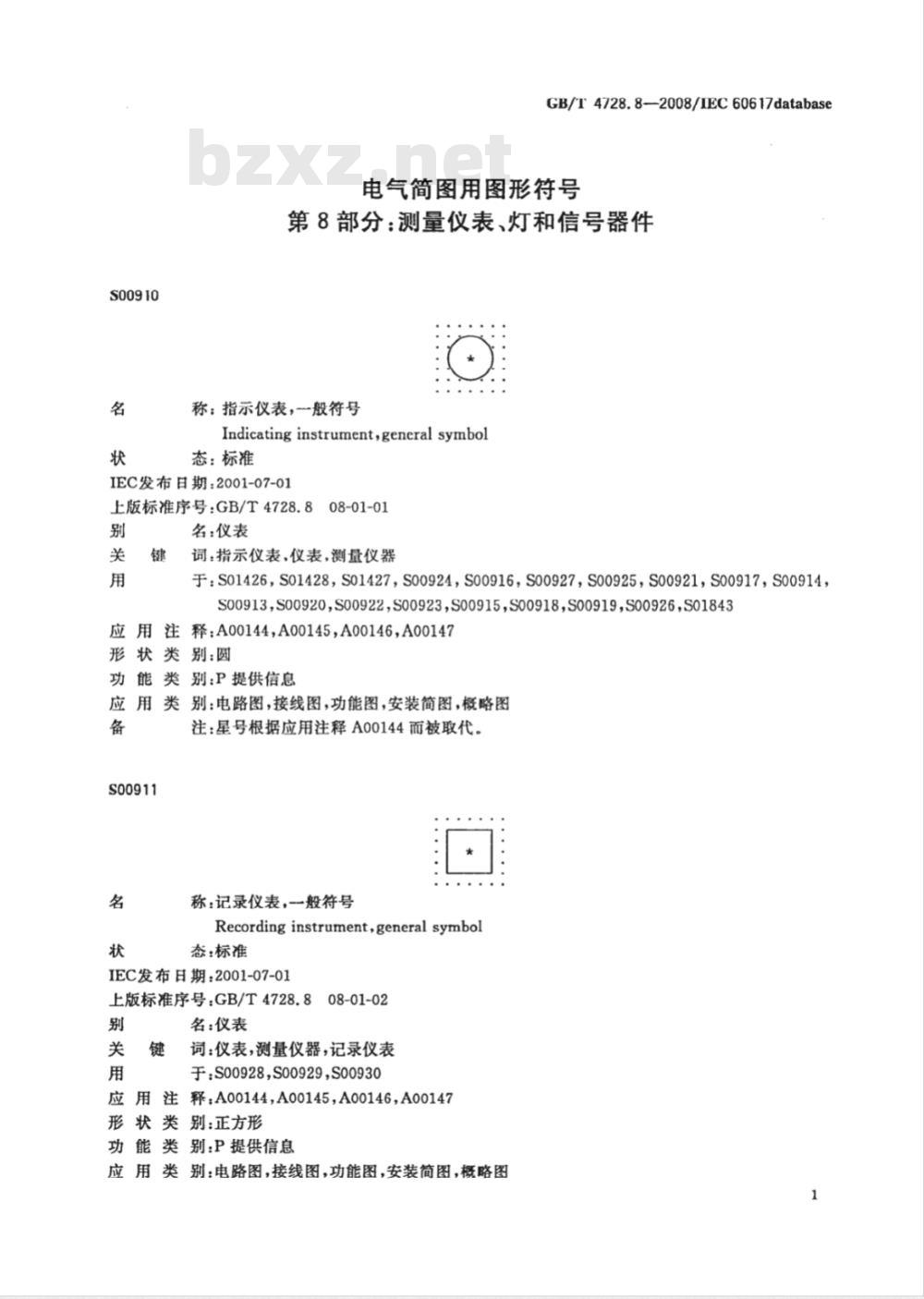

S00910
GB/T4728.8-2008/IEC60617database电气简图用图形符号
第8部分：测量仪表、灯和信号器件称：指示仪表，一般符号
Indicating instrument,general symbol态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.808-01-01别
名：仪表
词：指示仪表，仪表，测量仪器于：S01426，S01428，S01427，S00924，S00916，S00927，S00925，S00921，S00917，S00914，S00913,S00920,S00922,S00923,S00915S00918,S00919,S00926,S01843应用注释：A00144，A00145A00146，A00147形状类别:圆
功能类别：P提供信息
应用类别：电路图，接线图，功能图，安装简图，概略图备
注：星号根据应用注释A00144而被取代。S00911
称：记录仪表，-般符号
Recording instrument,general symbol态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-01-02
名：仪表
词：仪表，测量仪器，记录仪表于S00928,S00929,S00930
应用注释：A00144，A00145，A00146，A00147形状类别：正方形
功能类别：P提供信息
应用类别：电路图，接线图，功能图，安装简图，概略图1
4728.8—2008/IEC60617database注：量号根据应用注释A00144而被取代。12
称：积算仪表，一般符号
Integrating instrument,general symbol态：标准
受布日期：2001-07-01
准序号：GB/T4728.8
08-01-03
名：能量仪表
词：仪表，积算仪表，测量仪表于：S00935，S00940，S00942，S00931，S00937，S00944，S00932S00939，S00936，00941S00934,S00943,S00945,S00938,S00933月注释：A00144，A00145,A00146，A00147，A00148犬类别:矩形
老类别：P提供信息
目类别：电路图，接线图，功能图，安装简图，概略图注：星号根据应用注释A00144而被取代。13
称：电压表
Voltmeter
态：标准
发布日期：2001-07-01
标准序号：GB/T4728.8
08-02-01
词：指示仪表，仪表，测量仪表，电压表于：S01429，S01843
书符号：S00910
丑注释：A00145
武类爱字梦圆
E卖信息

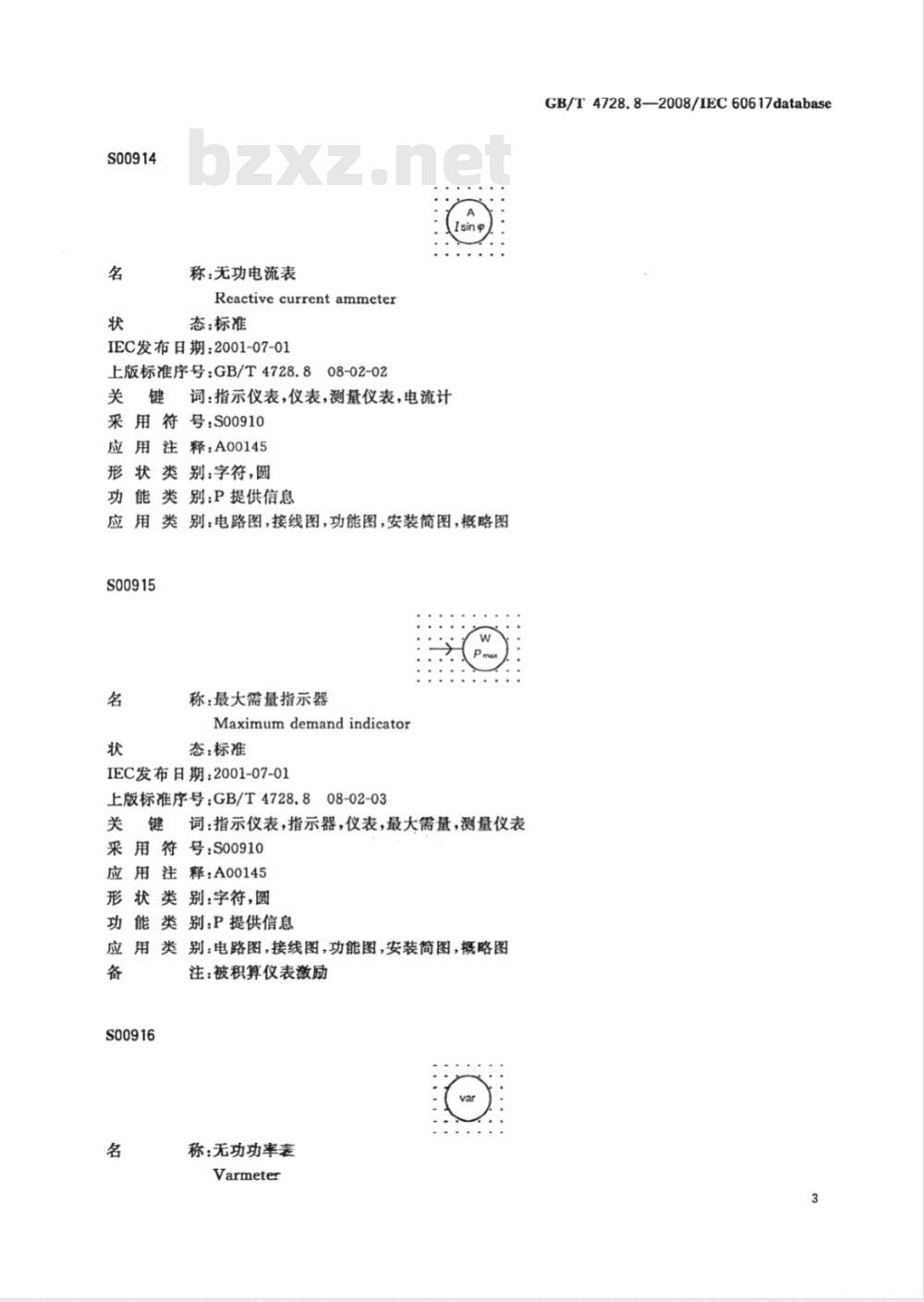

美，再毫图，接线图，功能图，概略图S00914
称：无功电流表
Reactive current ammeter
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-02-02
关键词：指示仪表，仪表，测量仪表，电流计采用符号：S00910
应用注释：A00145
形状类别：字符，圆
功能类别：P提供信息
应用类别：电路图，接线图，功能图，安装简图，概略图S00915
称：最大需量指示器
Maximumdemandindicator
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-02-03
词：指示仪表，指示器，仪表，最大需量，测量仪表键
采用符号：S00910
应用注释：A00145
形状类别：字符，圆
功能类别：P提供信息
别：电路图，接线图，功能图，安装简图，概略图应用类：
S00916
注：被积算仪表激励
称：无功功率表
Varmeter
GB/T4728.8—2008/IEC60617database3
4728.8—2008/IEC60617database态：标准
之布日期：2001-07-01
示准序号：GB/T4728.8
308-02-04
键词：指示仪表，仪表，测量仪表，无功功率表手符号：S00910
月注释：A00145
尺类别：字符，圆
层类别：P提供信息
类别：电路图，接线图，功能图，概略图17
称：功率因数表
Power-factormeter
态：标准
受布日期：2001-07-01
标准序号：GB/T4728.808-02-05键
词：指示仪表，仪表，测量仪表，功率因数表目符号：S00910
月注释：A00145
犬类别：字符，圆
能类别：P提供信息
月类别：电路图，接线图，功能图，安装简图，概略图18
称：相位表
Phase meter
态：标准
交布日期：2001-07-01
标准序号：GB/T4728.808-02-06键词：指示仪表，仪表，测量仪表，相位表目符号：S00910
月注释：A00145
犬类别：字符，圆
类别：P提供信息
月类别：电路图，接线图，功能图，概略图S00919
称：频率计
Frequencymeter
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-02-07
关键词：频率计，指示仪表，仪表，测量仪表采用符号：S00910
应用注释：A00145
形状类别：字符，圆
功能类别：P提供信息
应用类别：电路图，接线图，功能图，装配图，概略图S00920
称：同步指示器
Synchronoscope
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-02-08
词：指示仪表，仪表，测量仪表，同步指示器采用符号：S00910
应用注释：A00144
形状类别：箭头，圆
功能类别：P提供信息
应用类别：电路图，接线图，功能图，概略图S00921
称：波长计
Wavemeter
态：标准
GB/T4728.8—2008/IEC60617database:4728.8—2008/IEC60617database发布日期：2001-07-01
标准序号：GB/T4728.8
08-02-09
键词：指示仪表，仪表，测量仪表，波长计目符号：S00910
月注释：A00144
K类别：字符，圆
老类别：P提供信息
月类别：电路图，接线图，功能表图，概略图22
称：示波器
Oscilloscope
态：标准
发布日期：2001-07-01
标准序号：GB/T4728.8
08-02-10
键词：指示仪表，仪表，测量仪表，示波器月符号：S00910
月注释：A00144
犬类别：圆，直线
类别：P提供信息
目类别：电路图，接线图，功能图，概略图23
称：差动式电压表
Differentialvoltmeter
态：标准
发布日期：2001-07-01
标准序号：GB/T4728.8
08-02-11
键词：指示仪表，仪表，测量仪表，电压表月符号：S00910
月注释：A00144，A00145，A00146犬类别：字符，圆
老类别：P提供信息
月类别：电路图，接线图，功能图，概略图Ua
S00924
称：检流计
Galvanometer
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-02-12
关键词：检流计，指示仪表，仪表，测量仪表采用符号：S00910
应用注释：A00144、A00145
形状类别：箭头，圆
功能类别：P提供信息
应用类别：电路图，接线图，功能图，概略图S00925
称：盐度计
Salinitymeter
态标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.808-02-13键
词：指示仪表，仪表，测量仪表采用符号：S00910
应用注释：A00144
形状类别：字符，圆
功能类别：P提供信息
应用类别：电路图，接线图，功能图，概略图S00926
称：温度计；高温计
Thermometer;Pyrometer
态：标准
GB/T4728.8—2008/IEC60617database:4728.8—2008/IEC60617database之布日期：2001-07-01bZxz.net
标准序号：GB/T4728.E08-02-
键词：指示仪表，仪表，测量仪表，高温计，温度计月符号：S00910
目注释：A00144,A00145
犬类别：字符，圆
类别：P提供信息
目类别：电路图，接线图，功能图，概略图27
称：转速表
Tachometer
态：标准
交布日期：2001-07-01
标准序号：GB/T4728.8
08-02-15
键词：指示仪表，仪表，测量仪表，转速表月符号：S00910
月注释：A00144
犬类别：字符、圆
能类别：P提供信息
用类别：电路图，接线图，功能图，概略图28
称：记录式功率表
Recording wattmeter
态：标准
发布日期：2001-07-01
标准序号：GB/T4728.8
08-03-01
键词：仪表，测量仪表，记录仪表，功率表丑符号：S00911
用注释：A00144，A00145
伏类别：字符，正方旁
指类别：P提套
用类别：电路黑美线至希略图
S00929
称：组合式记录功率表和无功功率表Combinedrecordingwattmeterandvarmeter态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.8
08-03-02
词：仪表，测量仪表，记录仪表，无功功率表，瓦特表采用符号：S00911
应用注释：A00144，A00145，A00147形状类别：字符，正方形
功能类别：P提供信息
应用类别：电路图，接线图，功能图，概略图S00930
称：录波器
Oscillograph
态：标准
IEC发布日期：2001-07-01
上版标准序号：GB/T4728.808-03-03关键
词：仪表，测量仪表，示波器，记录仪表采用符号：S00911
应用注释：A00144
形状类别：直线，正方形
功能类别：P提供信息
应用类别：电路图，接线图，功能图，概略图S00931
称：小时计；计时器
Hourmeter;Hourcounter
态：标准
GB/T4728.8—2008/IEC60617database9
