GB/T 3747—2008
代替 GB/T 3747.1—1983,GB/T 3747.2--1983卡套式焊接管接头
24° cone connectors—Weld male2008-05-07发布
2008-11-01实施
本标准是卡套式管接头系列标准之一。前言
GB/T 37472008
本标准中管接头结构型式和尺寸与ISO8434-1:2007&用于流体传动和一般用途的金属管接头第1部分：24°压缩式管接头》(英文版)的相关部分基本一致。本标准是对GB/T3747.1—1983《卡套式焊接管接头》和GB/T3747.2—1983《卡套式焊接接头体》的修订。主要修订内容如下：一将两个标准的内容进行了整合；修改了英文名称；
-将公称压力G(250)和J(400)修改为最大工作压力 10 MPa～63MPa,并分为 L和 S两个系列，系列的产品尺寸范围作了调整；调整了管子外径尺寸系列,并修改了相关尺寸；一减少了部分应由制造商控制的参数；\—取消了重量数据；
-取消了表面粗糙度标注，表面粗糙度要求在GB/T3765《卡套式管接头技术条件》中给出。本标准自实施之日起代替GB/T3747.1—1983和GB/T3747.21983。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心、伊顿(宁波)流体连接件有限公司。本标准参加起草单位：海盐管件制造有限公司、嘉兴迈思特管件制造有限公司、建潮县特佳液压管件有限公司、浙江华夏阀门有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标推主要起草人：周舜华、李维荣、耿志学、冯峰、附忠明、左学俊、阮浩丰、周剑飞、徐长祥、王利民。
本标准所代替标准的历次发布情况为：GB/T 3747.1—1983;
-GB/T 3747.2—1983。
1范围
卡套式焊接管接头
本标难规定了卡套式焊接管接头和接头体的尺寸、标记及技术要求。CB/T 3747--2008
本标准适用于管子外径为6mm～42mm，最大T作压力10MPa~63MPa的液压流体传动和一般用途的誉路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注且期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759—2008卡套式管接头用螺母GB/T3764—2008卡套
GB/T3765—2008卡套式管接头技术条件3尺寸
卡套式焊接管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定。
4标记
4.1标记方法
卡套式焊接管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mta，表面氧化处理的钢制卡套式焊接管接头标记为：管接头GB/T3747L10，0
接头系列为L，管子外径为10mm，表面氧化处理的铜制卡套式焊接接头体标记为：接头体GB/T3747L10·O
5技术要求
技术要求按GB/T3765的规定。
GB/T37472008
卡套式焊接简接头

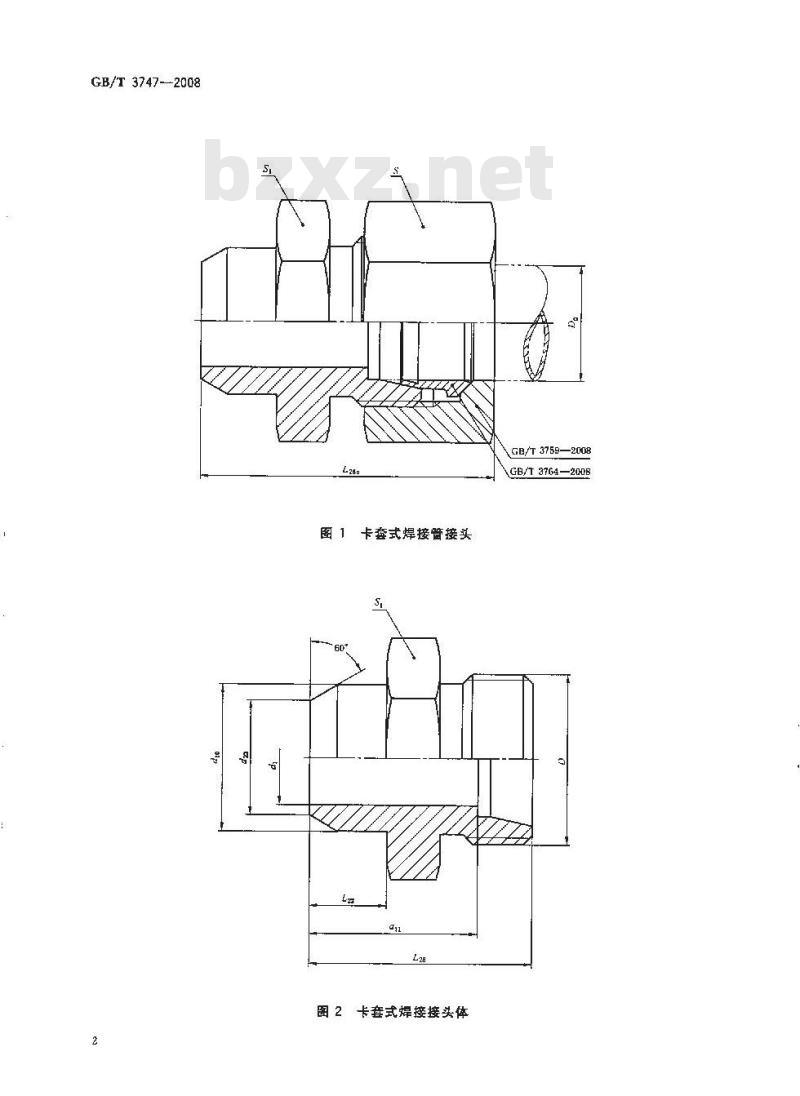

图2卡套式焊接接头体
GB/T3759—2008
GB/T 3764—200B
压力/

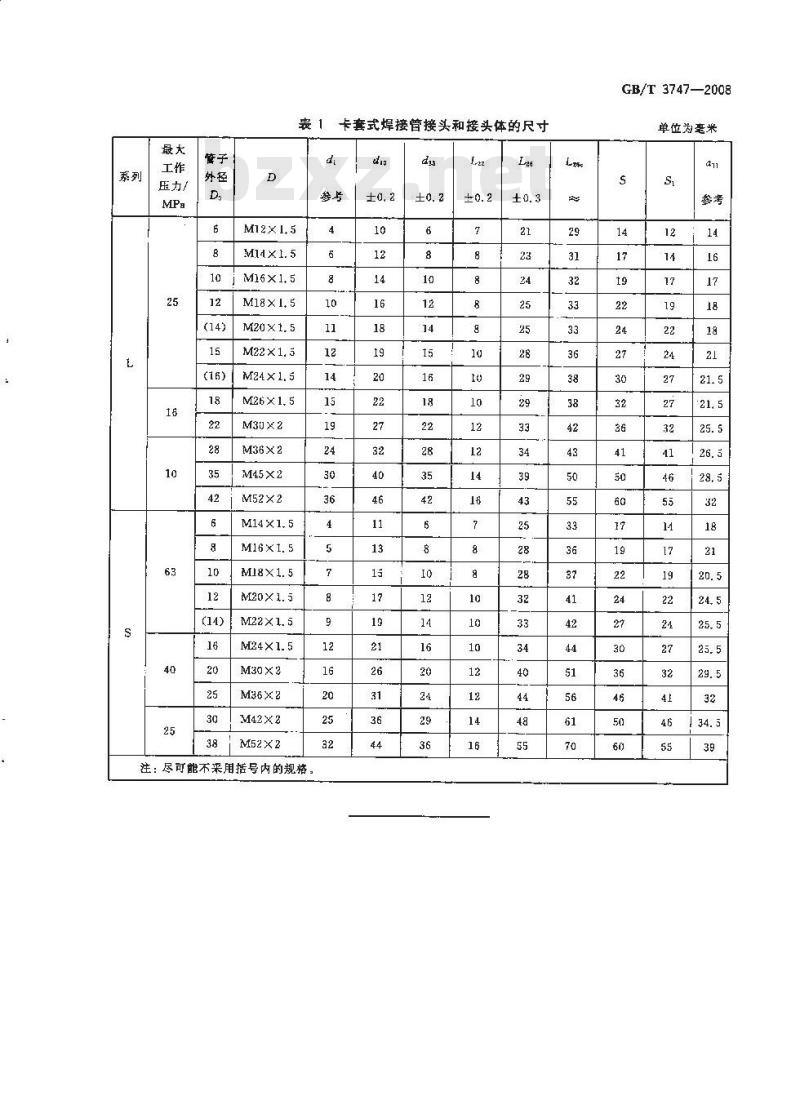

表1卡套式焊接管接头和接头体的尺寸d
M36×2
M45×2
M52×2
M24×1. 5
M52×2
注：尽可能不采用括号内的规格。4
GB/T3747—2008
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
