【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第9部分：单向刮漆试验仪

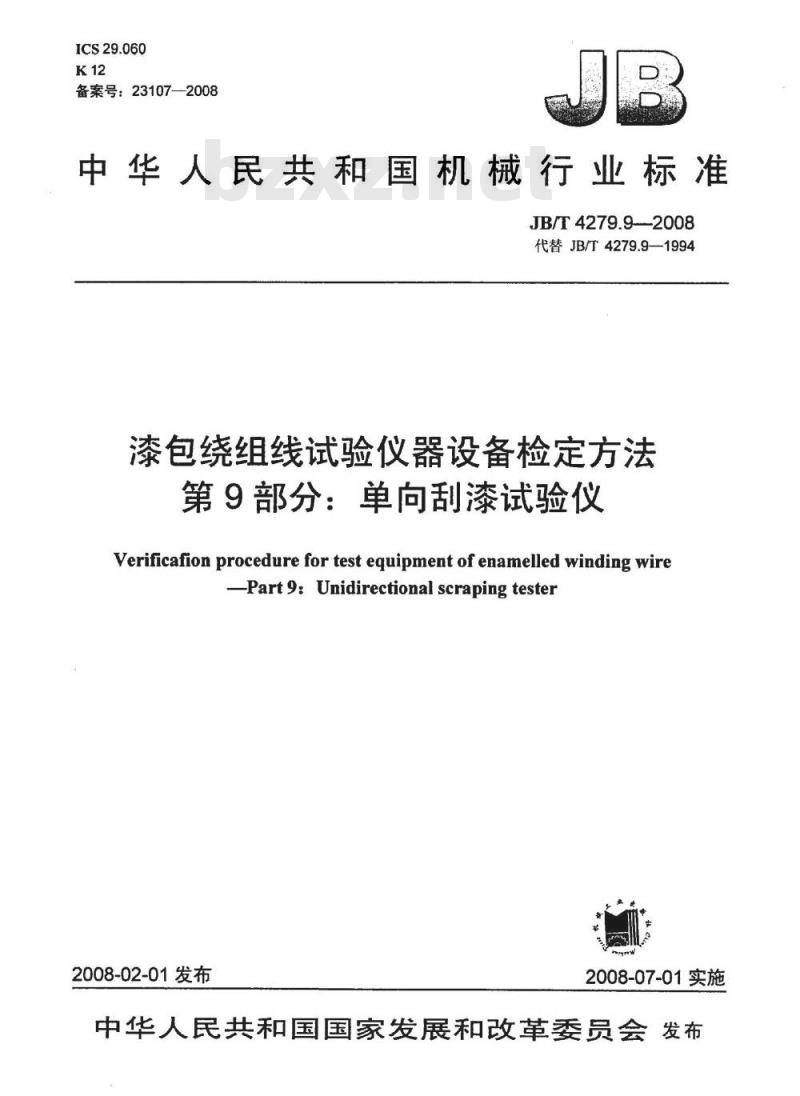

ICS29.060
备案号：23107—2008
中华人民共和国机械行业标准
JB/T4279.9--2008
代替JB/T4279.9—1994
漆包绕组线试验仪器设备检定方法第9部分：单向刮漆试验仪
Verificafion procedure for test equipment of enamelled winding wire-Part9:Unidirectional scrapingtester2008-02-01发布
2008-07-01实施

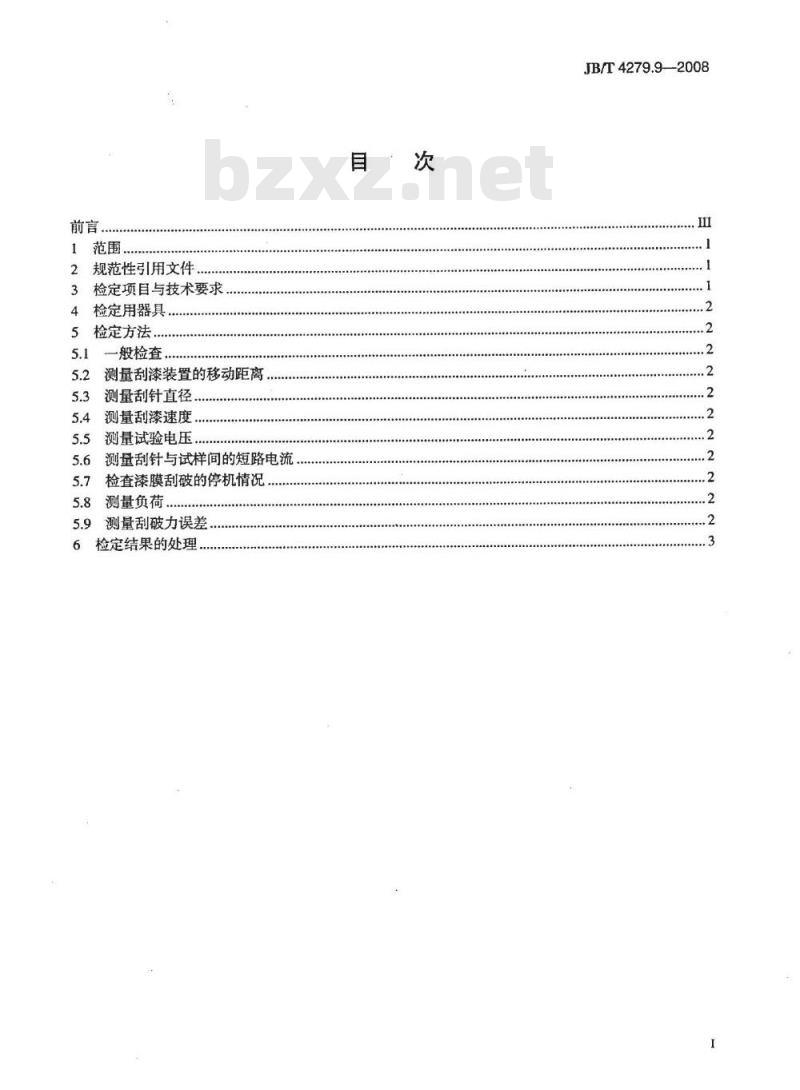

中华人民共和国国家发展和改革委员会发布前言．
1范围
2规范性引用文件
3检定项目与技术要求
4检定用器具.
5检定方法
一般检查，
测量刮漆装置的移动距离，
测量刮针直径
测量刮漆速度.
测量试验电压..
测量刮针与试样间的短路电流
检查漆膜刮破的停机情况
测量负荷
测量刮破力误差
检定结果的处理
JB/T4279.9—2008

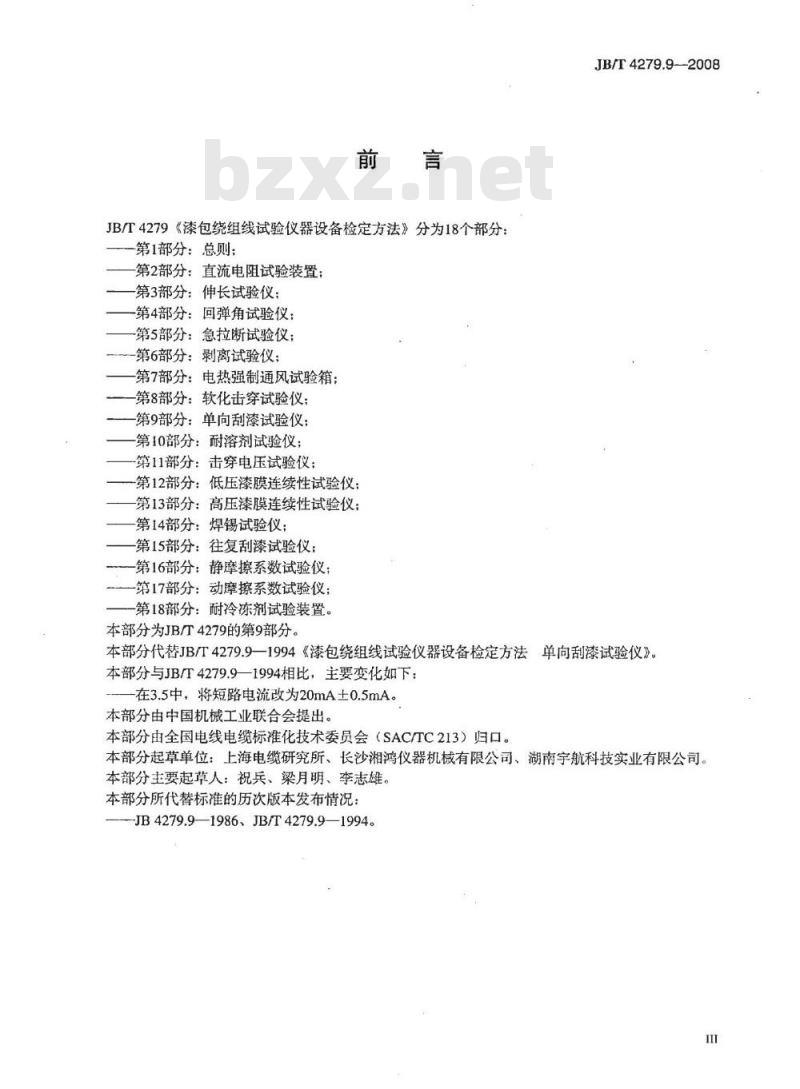

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则；
第2部分：直流电阻试验装置；
第3部分：伸长试验仪；
第4部分：回弹角试验仪；
第5部分：急拉断试验仪；
第6部分：剥离试验仪；
第7部分：电热强制通风试验箱；第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪；
第10部分：耐溶剂试验仪；
第11部分：击穿电压试验仪：
-第12部分：低压漆膜连续性试验仪第13部分：高压漆膜连续性试验仪；第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪：
第16部分：静摩擦系数试验仪
-第17部分：动摩擦系数试验仪；第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第9部分。
JB/T4279.92008
本部分代替JB/T4279.9—1994《漆包绕组线试验仪器设备检定方法单向刮漆试验仪》。本部分与JB/T4279.9一1994相比，主要变化如下：在3.5中，将短路电流改为20mA土0.5mA。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SACTC213）归口。本部分起草单位：上海电缆研究所、长沙湘鸿仪器机械有限公司、湖南宇航科技实业有限公司。本部分主要起草人：祝兵、梁月明、李志雄。本部分所代替标准的历次版本发布情况：JB4279.9—1986、JB/T4279.9—1994。II

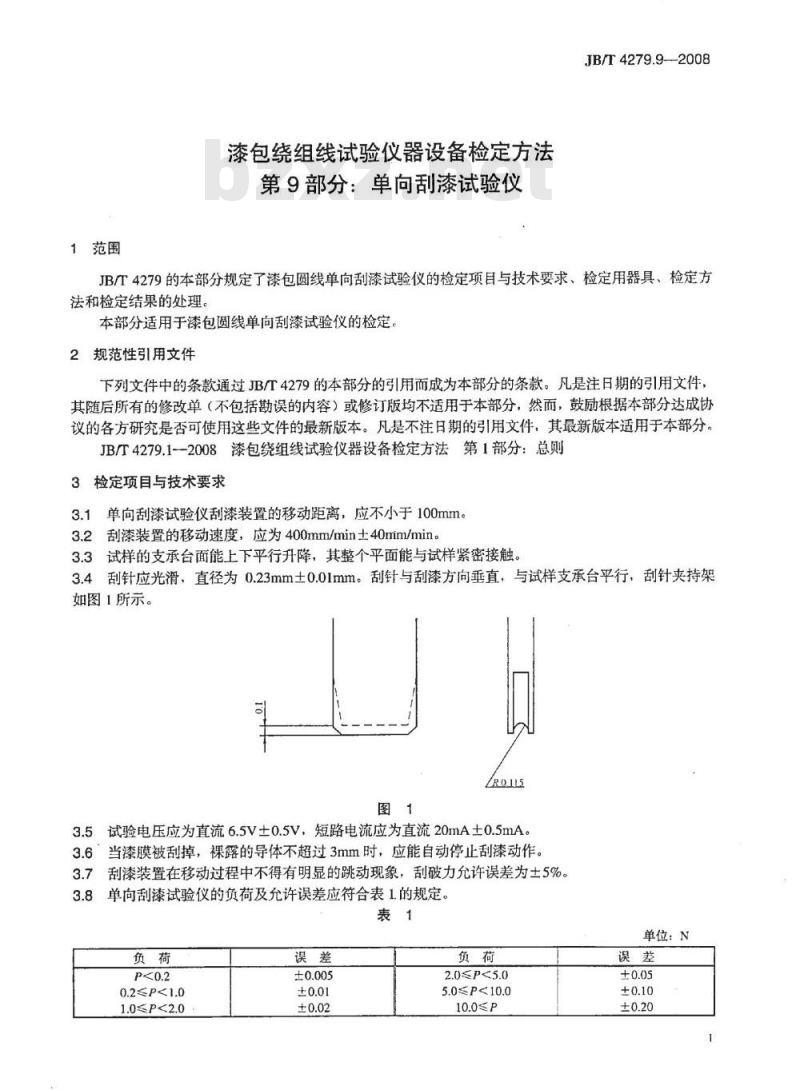

1范围
漆包绕组线试验仪器设备检定方法第9部分：单向刮漆试验仪
JB/T4279.9-2008
JB/T4279的本部分规定了漆包圆线单向刮漆试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包圆线单向刮漆试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1-2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1单向刮漆试验仪刮漆装置的移动距离，应不小于100mm3.2刮漆装置的移动速度，应为400mm/min土40mim/min。3.3试样的支承台面能上下平行升降，其整个平面能与试样紧密接触。3.4刮针应光滑，直径为0.23mm土0.01mm。刮针与刮漆方向垂直，与试样支承台平行，刮针夹持架如图1所示。
/ROILS
3.5试验电压应为直流6.5V±0.5V，短路电流应为直流20mA土0.5mA。当漆膜被刮掉，裸露的导体不超过3mm时，应能自动停止刮漆动作。3.6
刮漆装置在移动过程中不得有明显的跳动现象，刮破力允许误差为土5%。3.7
单向刮漆试验仪的负荷及允许误差应符合表1.的规定。3.8
单位：N
0.2≤P<1.0
1.0≤P<2.0
2.0≤P<5.0
5.0≤P10.0
JB/T4279.9—2008

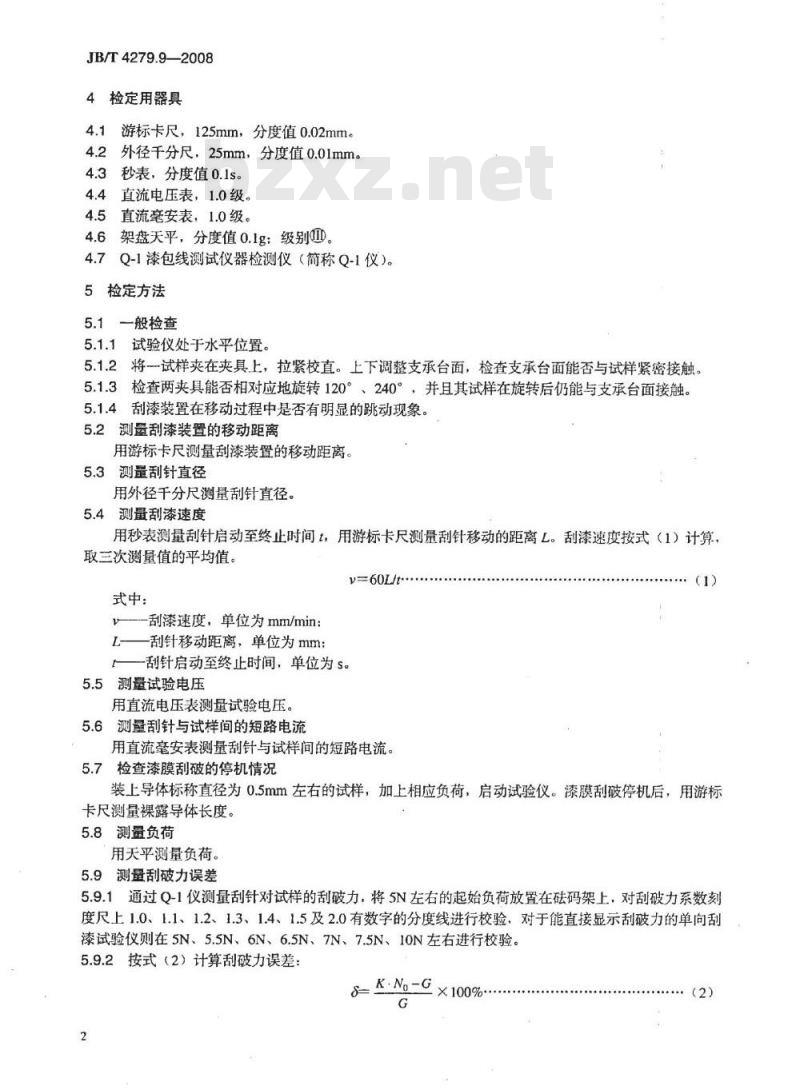

4检定用器具
4.1游标卡尺，125mm，分度值0.02mm。4.2
外径千分尺，25mm，分度值0.01mm。4.3秒表，分度值0.1s。
4.4直流电压表，1.0级。
4.5直流毫安表，1.0级。
4.6架盘天平，分度值0.1g：级别。Q-1漆包线测试仪器检测仪（简称Q-1仪）。4.7
5检定方法
5.1一般检查
5.1.1试验仪处于水平位置。
5.1.2将一试样夹在夹具上，拉紧校直。上下调整支承台面，检查支承台面能否与试样紧密接触。5.1.3检查两夹具能否相对应地旋转120°240°，并且其试样在旋转后仍能与支承台面接触。5.1.4刮漆装置在移动过程中是否有明显的跳动现象。5.2测量刮漆装置的移动距离
用游标卡尺测量刮漆装置的移动距离。5.3测量刮针直径
用外径千分尺测量刮针直径。
5.4测量刮漆速度
用秒表测量刮针启动至终止时间t，用游标卡尺测量刮针移动的距离L。刮漆速度按式（1）计算，取三次测量值的平均值。
v=60Lt
式中：
刮漆速度，单位为mm/min：
刮针移动距离，单位为mm：
-刮针启动至终止时间，单位为s。5.5测量试验电压
用直流电压表测量试验电压。
5.6测量刮针与试样间的短路电流用直流毫安表测量刮针与试样间的短路电流。5.7检查漆膜刮破的停机情况
装上导体标称直径为0.5mm左右的试样，加上相应负荷，启动试验仪。漆膜刮破停机后，用游标卡尺测量裸露导体长度。
5.8测量负荷免费标准bzxz.net
用天平测量负荷。
5.9测量刮破力误差
5.9.1通过Q-1仪测量刮针对试样的刮破力，将5N左右的起始负荷放置在码架上，对刮破力系数刻度尺上1.0、1.1、1.2、1.3、1.4、1.5及2.0有数字的分度线进行校验，对于能直接显示刮破力的单向刮漆试验仪则在5N、5.5N、6N、6.5N、7N、7.5N、10N左右进行校验。5.9.2按式（2）计算刮破力误差：8= K-Ng-G×100%-
式中：
8刮破力误差：
GQ-1仪测得的力值，单位为N：
K-—刻度尺上读数：
No—起始负荷，单位为N。
测量三次，每个测量点测量值的平均值误差应在土5%范围内。6检定结果的处理
JB/T4279.9—2008
6.1对经检定合格的漆包圆线单向刮漆试验仪发给检定证书，对不合格的发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1—2008中附录A及附录B。6.2漆包圆线单向刮漆试验仪的检定周期一般定为一年。中华人民共和国
机械行业标准
漆包绕组线试验仪器设备检定方法第9部分：单向刮漆试验仪
JB/T4279.9--2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2008年7月第1版第1次印刷
书号：15111·9032
