【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第6部分：剥离试验仪

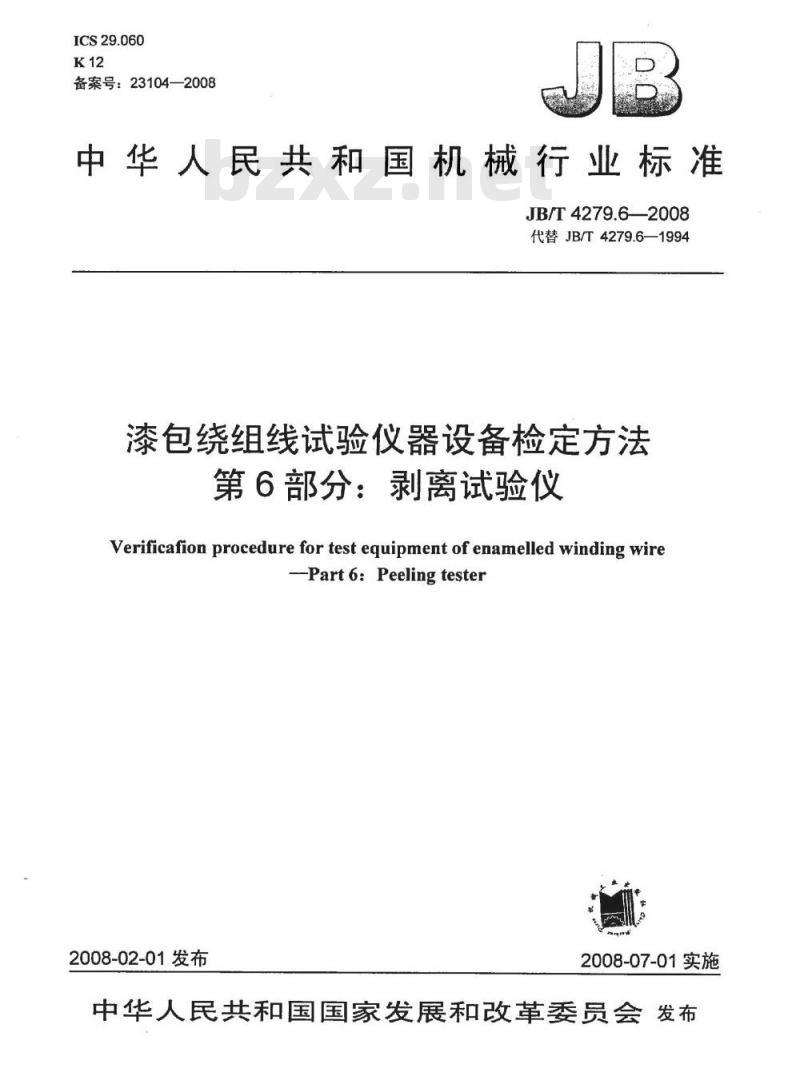

ICS29.060
备案号：23104—2008
中华人民共和国机械行业标准
JB/T4279.6—2008
代替JB/T4279.6—1994
漆包绕组线试验仪器设备检定方法第6部分：剥离试验仪
Verificafion procedure for test equipment of enamelled winding wirePart6：Peelingtester
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

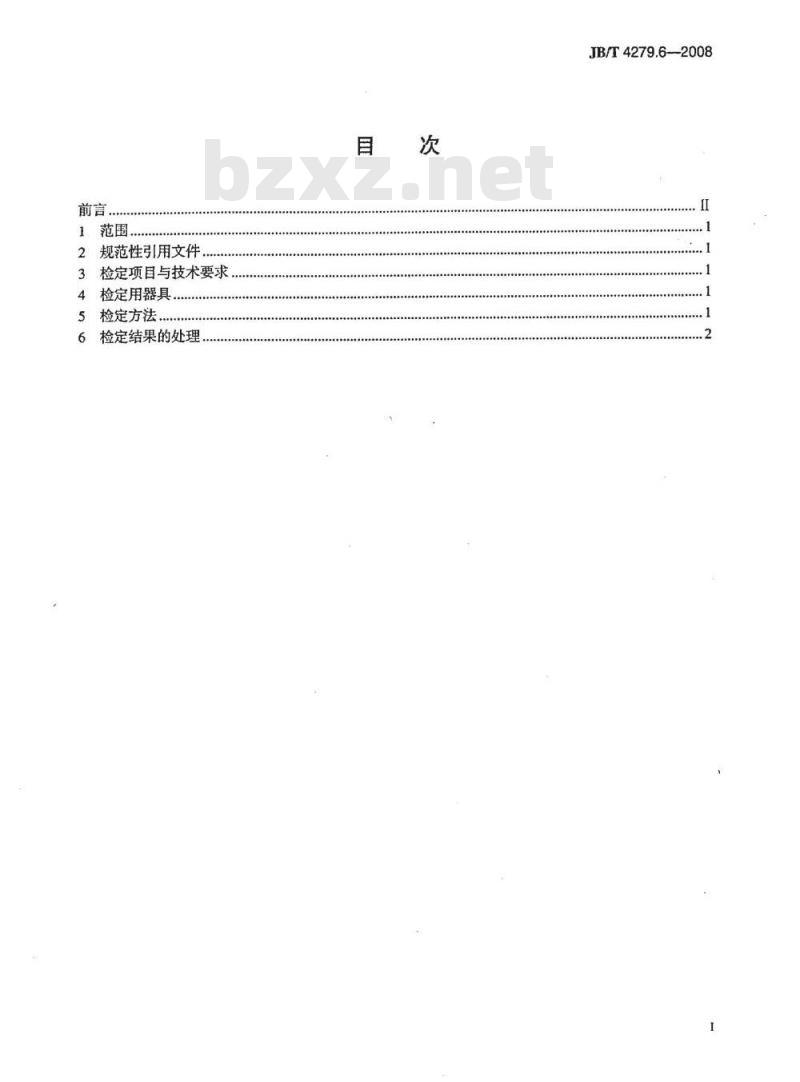

规范性引用文件
检定项目与技术要求
检定用器具
检定方法
检定结果的处理
JB/T4279.6--2008
JB/T4279.6--2008

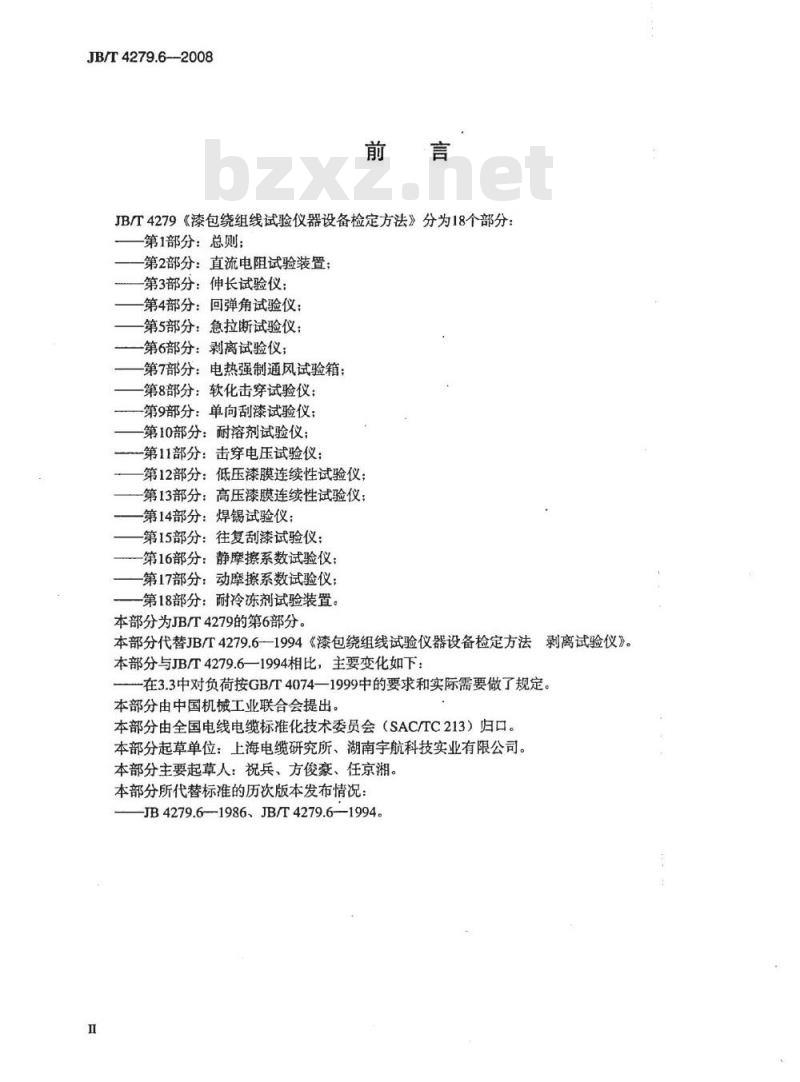

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则；
第2部分：直流电阻试验装置：
第3部分：伸长试验仪；
第4部分：回弹角试验仪：bZxz.net
第5部分：急拉断试验仪；
第6部分：剥离试验仪；
第7部分：电热强制通风试验箱；第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪；
第10部分：耐溶剂试验仪；
第11部分：击穿电压试验仪：
第12部分：低压漆膜连续性试验仪；第13部分：高压漆膜连续性试验仪；第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪；
第16部分：静摩擦系数试验仪；第17部分：动摩擦系数试验仪；第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第6部分。
本部分代替JB/T4279.6—1994《漆包绕组线试验仪器设备检定方法剥离试验仪》本部分与JB/T4279.6—1994相比，主要变化如下：-在3.3中对负荷按GB/T4074—1999中的要求和实际需要做了规定。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、湖南宇航科技实业有限公司。本部分主要起草人：祝兵、方俊豪、任京湘。本部分所代替标准的历次版本发布情况：JB4279.6-1986、JB/T4279.6—1994。Ⅱ

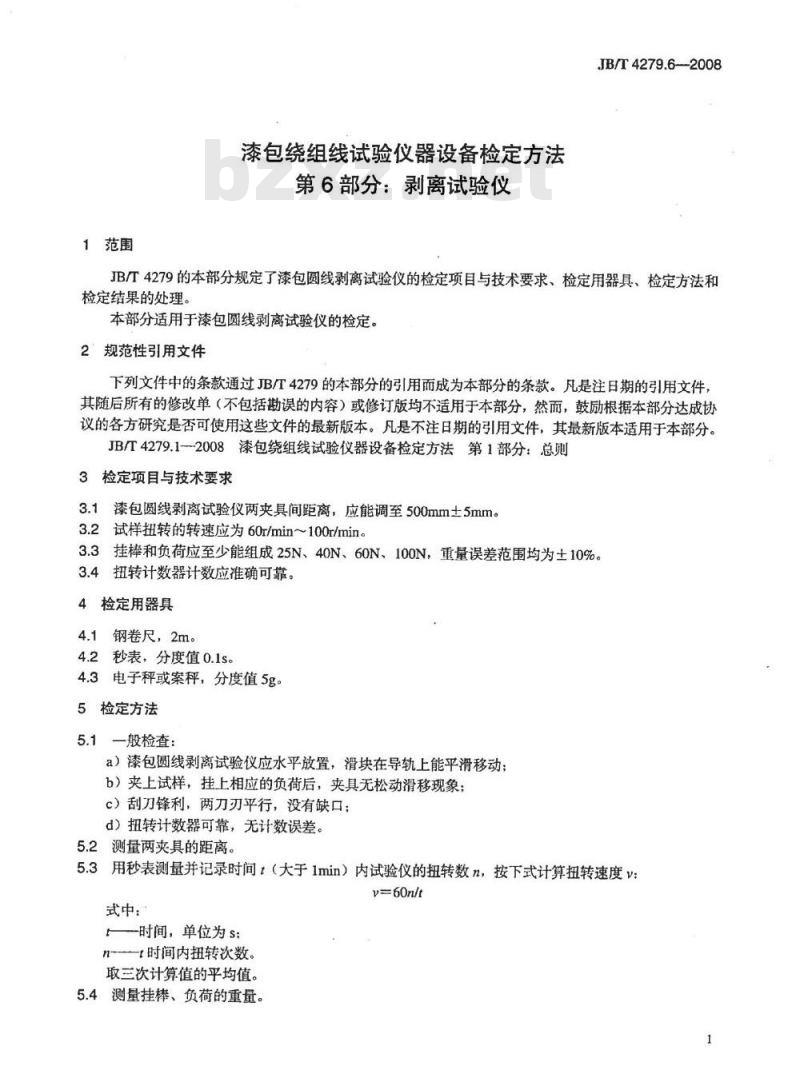

1范围
漆包绕组线试验仪器设备检定方法第6部分：剥离试验仪
JB/T4279.62008
JB/T4279的本部分规定了漆包圆线剥离试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包圆线剥离试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成切议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1-2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1漆包圆线剥离试验仪两夹具间距离，应能调至500mm土5mm。3.2试样扭转的转速应为60r/min100r/min。3.3挂棒和负荷应至少能组成25N、40N、60N、100N，重量误差范围均为土10%。3.4扭转计数器计数应准确可靠。4
检定用器具
钢卷尺，2m。
4.2秒表，分度值0.1s。
电子秤或案秤，分度值5g。
检定方法
5.1一般检查：
a）漆包圆线剥离试验仪应水平放置，滑块在导轨上能平滑移动；b）夹上试样，挂上相应的负荷后，夹具无松动滑移现象；c）刮刀锋利，两刀刃平行，没有缺口；d）扭转计数器可靠，无计数误差。5.2测量两夹具的距离。
5.3用秒表测量并记录时间t（大于1min）内试验仪的扭转数n，按下式计算扭转速度v：v=60n/t
式中：
时间，单位为s；
—时间内扭转次数。
取三次计算值的平均值。
5.4测量挂棒、负荷的重量。
JB/T4279.6—-2008

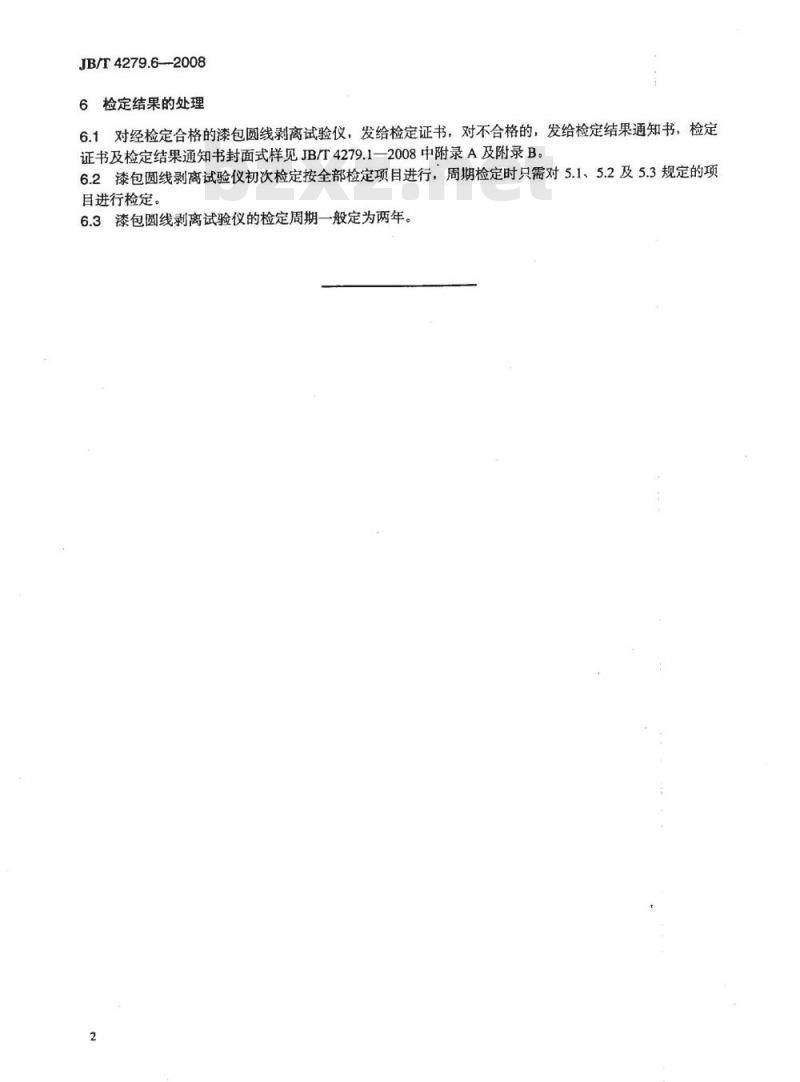

6检定结果的处理
6.1对经检定合格的漆包圆线剥离试验仪，发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1—2008中附录A及附录B。6.2漆包圆线剥离试验仪初次检定按全部检定项目进行，周期检定时只需对5.1、5.2及5.3规定的项目进行检定。
6.3漆包圆线剥离试验仪的检定周期一般定为两年。中华人民共和国
机械行业标准
漆包绕组线试验仪器设备检定方法第6部分：剥离试验仪
JB/T4279.6—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年7月第1版第1次印刷
书号：15111·9029
网址：http：/cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
