【机械行业标准(JB)】 漆包绕组线试验仪器设备检定方法 第8部分：软化击穿试验仪

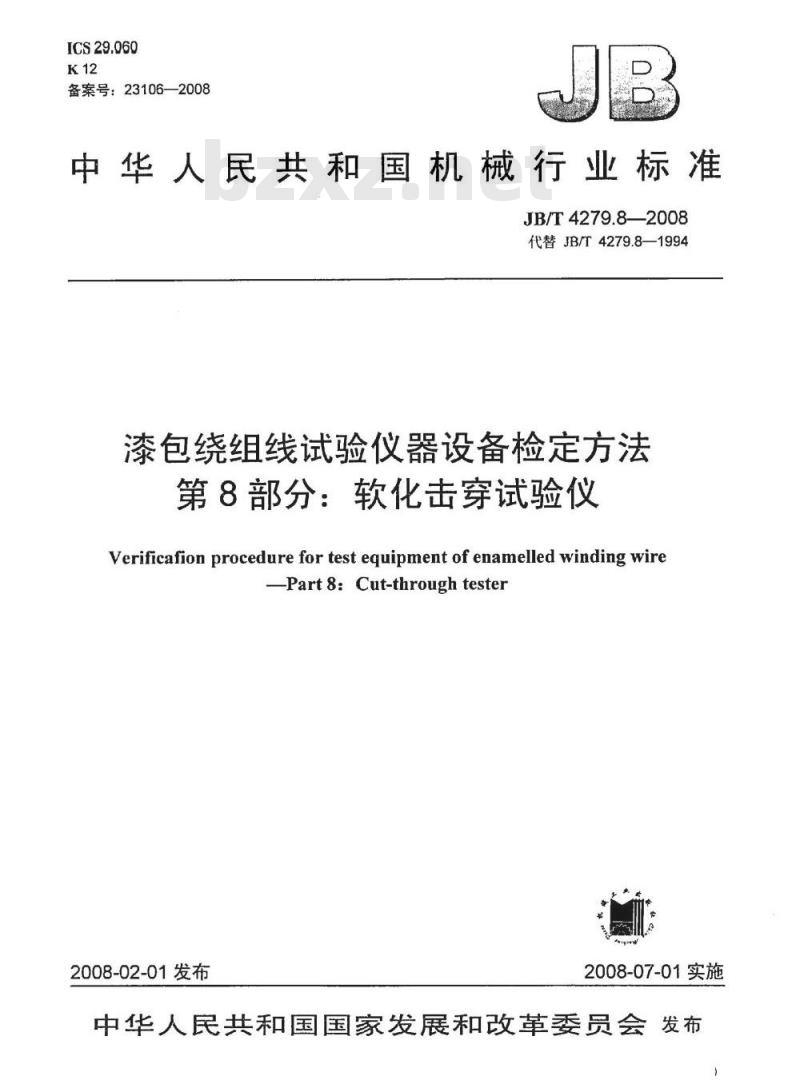

ICS29.060
备案号：23106—2008
中华人民共和国机械行业标准
JB/T4279.8—2008
代替JB/T4279.8—1994
漆包绕组线试验仪器设备检定方法第8部分：软化击穿试验仪
Verificafion procedure for test equipment of enamelled winding wire-Part8：Cut-throughtester
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件.
检定项目与技术要求
4检定用器具.
检定方法
检定结果的处理
JB/T4279.8—2008
JB/T4279.8—2008

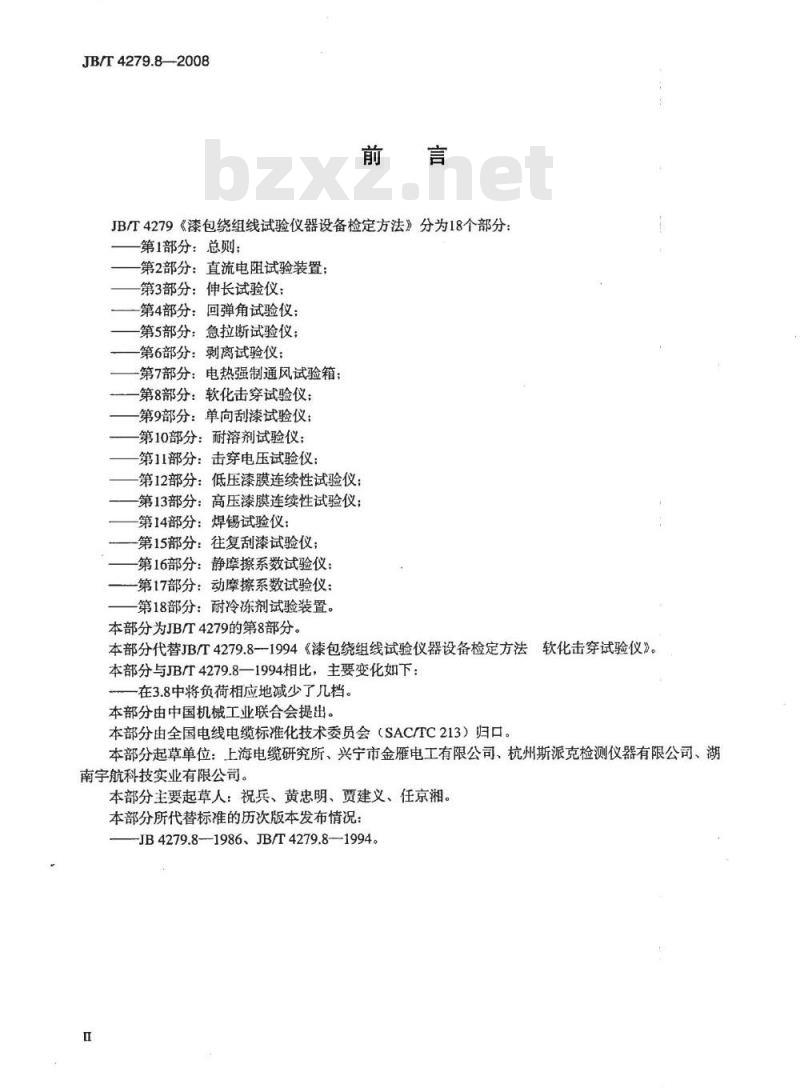

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则；
第2部分：直流电阻试验装置：
第3部分：伸长试验仪：
第4部分：回弹角试验仪；
第5部分：急拉断试验仪；
第6部分：剥离试验仪：
第7部分：电热强制通风试验箱
第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪：
第10部分：耐溶剂试验仪；
第11部分：击穿电压试验仪：
第12部分：低压漆膜连续性试验仪第13部分：高压漆膜连续性试验仪；第14部分：焊锡试验仪：
第15部分：往复刮漆试验仪；
第16部分：静摩擦系数试验仪：第17部分：动摩擦系数试验仪：第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第8部分。
本部分代替JB/T4279.8-1994《漆包绕组线试验仪器设备检定方法软化击穿试验仪》。本部分与JB/T4279.8—1994相比，主要变化如下：在3.8中将负荷相应地减少了几档。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、兴宁市金雁电工有限公司、杭州斯派克检测仪器有限公司、湖南宇航科技实业有限公司。
本部分主要起草人：祝兵、黄忠明、贾建义、任京湘。本部分所代替标准的历次版本发布情况：-JB4279.8--1986、JB/T4279.8-1994。1范围

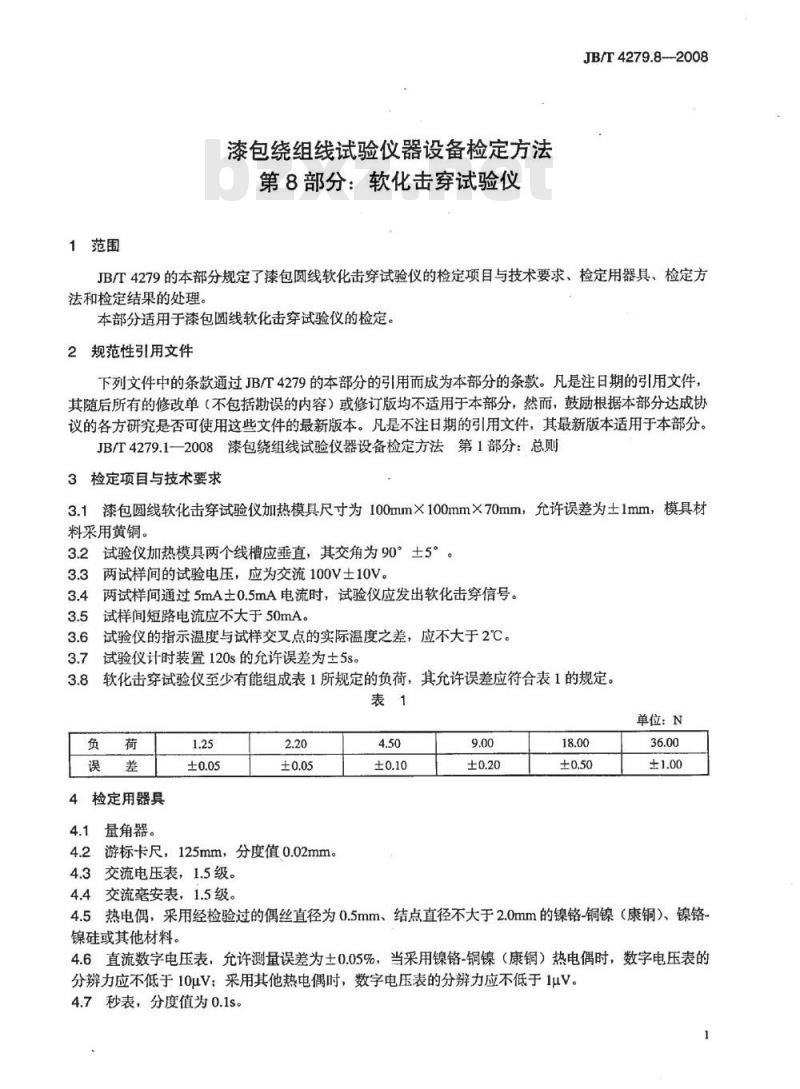

漆包绕组线试验仪器设备检定方法第8部分：软化击穿试验仪
JB/T4279.8-2008
JB/T4279的本部分规定了漆包圆线软化击穿试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包圆线软化击穿试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1—2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1漆包圆线软化击穿试验仪加热模具尺寸为100mm×100mm×70mm，允许误差为士1mm，模具材料采用黄铜。
3.2试验仪加热模具两个线槽应垂直，其交角为90°土5°。3.3两试样间的试验电压，应为交流100V土10V。3.4两试样间通过5mA士0.5mA电流时，试验仪应发出软化击穿信号。3.5
试样间短路电流应不大于50mA。试验仪的指示温度与试样交叉点的实际温度之差，应不大于2℃。3.6
试验仪计时装置120s的允许误差为土5s。软化击穿试验仪至少有能组成表1所规定的负荷，其允许误差应符合表1的规定。3.8
4检定用器具
量角器。
游标卡尺，125mm，分度值0.02mm。4.3交流电压表，1.5级。
4.4交流毫安表，1.5级。
单位：N
4.5热电偶，采用经检验过的偶丝直径为0.5mm、结点直径不大于2.0mm的镍铬-铜镍（康铜）、镍铬镍硅或其他材料。
4.6直流数字电压表，允许测量误差为土0.05%，当采用镍铬-铜镍（康铜）热电偶时，数字电压表的分辨力应不低于10uV：采用其他热电偶时，数字电压表的分辨力应不低于1uV。4.7秒表，分度值为0.1s。
JB/T4279.8-2008

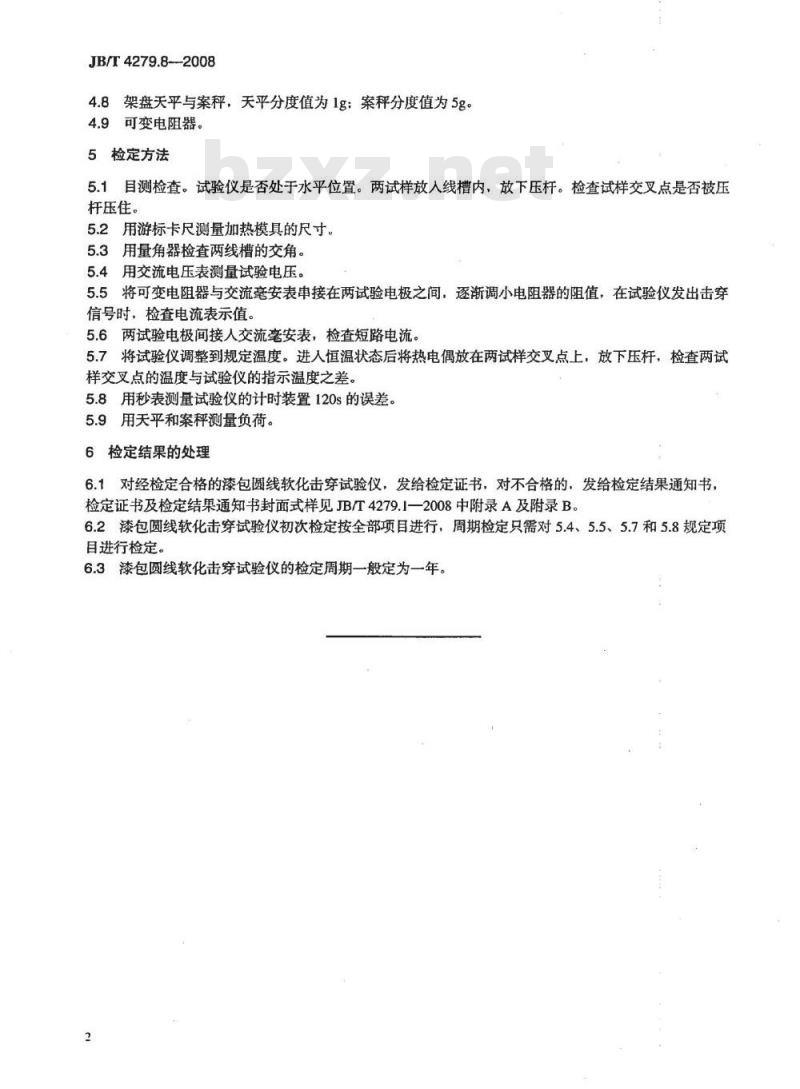

4.8架盘天平与案秤，天平分度值为1g：案秤分度值为5g。4.9可变电阻器。
5检定方法
5.1目测检查。试验仪是否处于水平位置。两试样放入线槽内，放下压杆。检查试样交叉点是否被压杆压住。
5.2用游标卡尺测量加热模具的尺寸。5.3用量角器检查两线槽的交角。5.4用交流电压表测量试验电压。5.5将可变电阻器与交流毫安表申接在两试验电极之间，逐渐调小电阻器的阻值，在试验仪发出击穿信号时，检查电流表示值
5.6两试验电极间接人交流毫安表，检查短路电流。5.7将试验仪调整到规定温度。进入恒温状态后将热电偶放在两试样交叉点上，放下压杆，检查两试样交叉点的温度与试验仪的指示温度之差，5.8用秒表测量试验仪的计时装置120s的误差。5.9用天平和案秤测量负荷。
6检定结果的处理
6.1对经检定合格的漆包圆线软化击穿试验仪，发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1一2008中附录A及附录B。6.2漆包圆线软化击穿试验仪初次检定按全部项目进行，周期检定只需对5.4、5.5、5.7和5.8规定项目进行检定。
6.3漆包圆线软化击穿试验仪的检定周期一般定为一年。中华人民共和国
