中华人民共和国机械行业标准
JB/T4279.7—2008
代替JB/T4279.7—1994
漆包绕组线试验仪器设备检定方法第7部分：电热强制通风试验箱
Verificafion procedure for test equipment of enamelled winding wire-Part7：Forcedcirculating-airoven2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

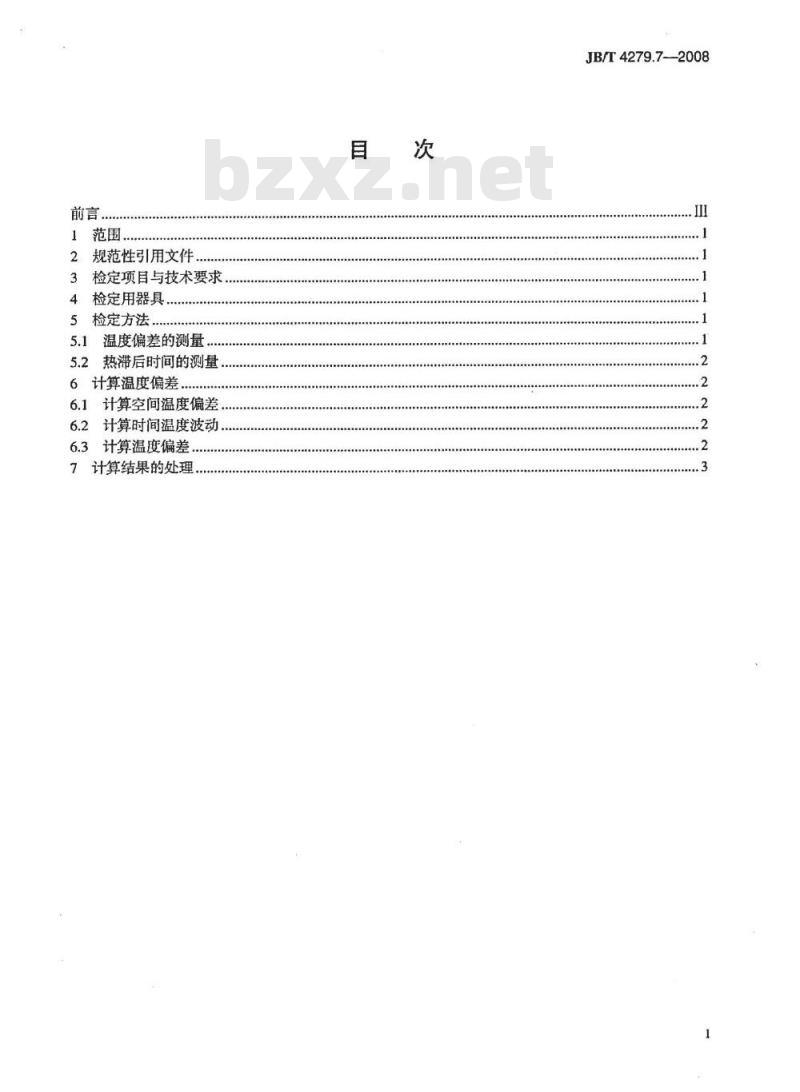

1范围
2规范性引用文件
3检定项目与技术要求
4检定用器具
5检定方法
5.1温度偏差的测量，
5.2热滞后时间的测量
6计算温度偏差...
6.1计算空间温度偏差
6.2计算时间温度波动
6.3计算温度偏差
7计算结果的处理，
JB/T4279.7-2008

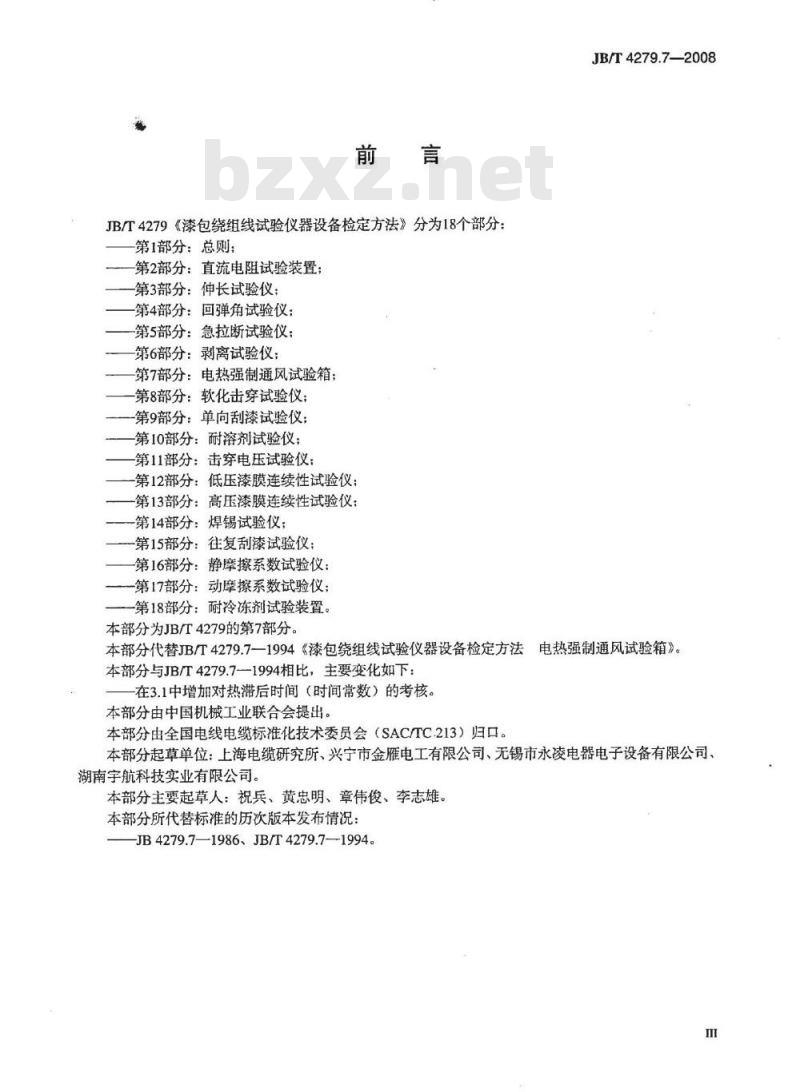

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则：
第2部分：直流电阻试验装置
第3部分：伸长试验仪：
第4部分：回弹角试验仪：
第5部分：急拉断试验仪：
第6部分：剥离试验仪；
第7部分：电热强制通风试验箱；第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪；
第10部分：耐溶剂试验仪；
第11部分：击穿电压试验仪：
第12部分：低压漆膜连续性试验仪；第13部分：高压漆膜连续性试验仪：第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪；
第16部分：静摩擦系数试验仪：第17部分：动摩擦系数试验仪；第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第7部分。
JB/T4279.7—2008
本部分代替JB/T4279.7—1994《漆包绕组线试验仪器设备检定方法电热强制通风试验箱》。本部分与JB/T4279.7--1994相比，主要变化如下：在3.1中增加对热滞后时间（时间常数）的考核。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC.213）归口。本部分起草单位：上海电缆研究所、兴宁市金雁电工有限公司、无锡市永凌电器电子设备有限公司、湖南宇航科技实业有限公司。
本部分主要起草人：祝兵、黄忠明、章伟俊、李志雄。本部分所代替标准的历次版本发布情况：-JB4279.7—1986、JB/T4279.7-—-1994。m

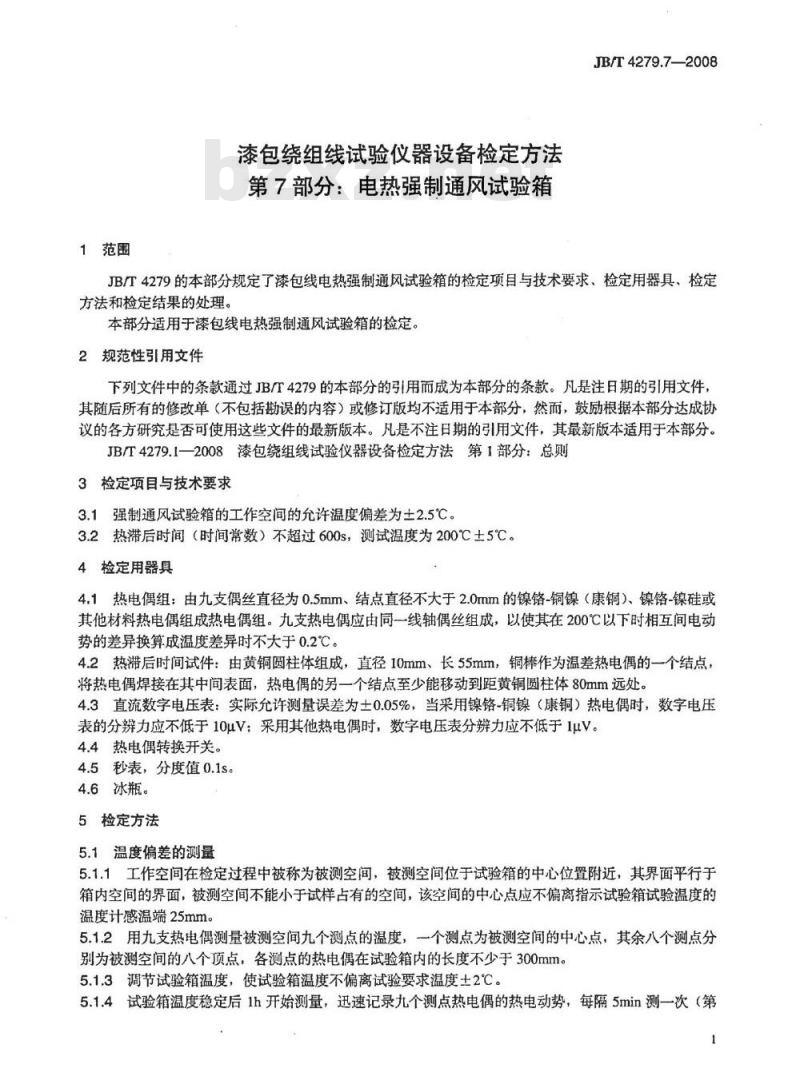

1范围
漆包绕组线试验仪器设备检定方法第7部分：电热强制通风试验箱
JB/T4279.7—2008
JB/T4279的本部分规定了漆包线电热强制通风试验箱的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包线电热强制通风试验箱的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成切议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1一2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1强制通风试验箱的工作空间的允许温度偏差为土2.5℃。3.2热滞带后时间（时间常数）不超过600s，测试温度为200℃土5℃。4检定用器具
4.1热电偶组：由九支偶丝直径为0.5mm、结点直径不大于2.0mm的镍铬-铜镍（康铜）、镍铬-镍硅或其他材料热电偶组成热电偶组。九支热电偶应由同一线轴偶丝组成，以使其在200℃以下时相互间电动势的差异换算成温度差异时不大于0.2℃。4.2热滞后时间试件：由黄铜圆柱体组成，直径10mm、长55mm，铜棒作为温差热电偶的一个结点将热电偶焊接在其中间表面，热电偶的另一个结点至少能移动到距黄铜圆柱体80mm远处。4.3直流数字电压表：实际允许测量误差为土0.05%，当采用镍铬-铜镍（康铜）热电偶时，数字电压表的分辨力应不低于10μV；采用其他热电偶时，数字电压表分辨力应不低于1uV。4.4热电偶转换开关。
4.5秒表，分度值0.1s。
4.6冰瓶。
5检定方法
5.1温度偏差的测量
5.1.1工作空间在检定过程中被称为被测空间，被测空间位于试验箱的中心位置附近，其界面平行于箱内空间的界面，被测空间不能小于试样占有的空间，该空间的中心点应不偏离指示试验箱试验温度的温度计感温端25mm。
5.1.2用九支热电偶测量被测空间九个测点的温度，一个测点为被测空间的中心点，其余八个测点分别为被测空间的八个顶点，各测点的热电偶在试验箱内的长度不少于300mm。5.1.3调节试验箱温度，使试验箱温度不偏离试验要求温度土2℃。5.1.4试验箱温度稳定后1h开始测量，迅速记录九个测点热电偶的热电动势，每隔5min测一次（第JB/T4279.7—2008

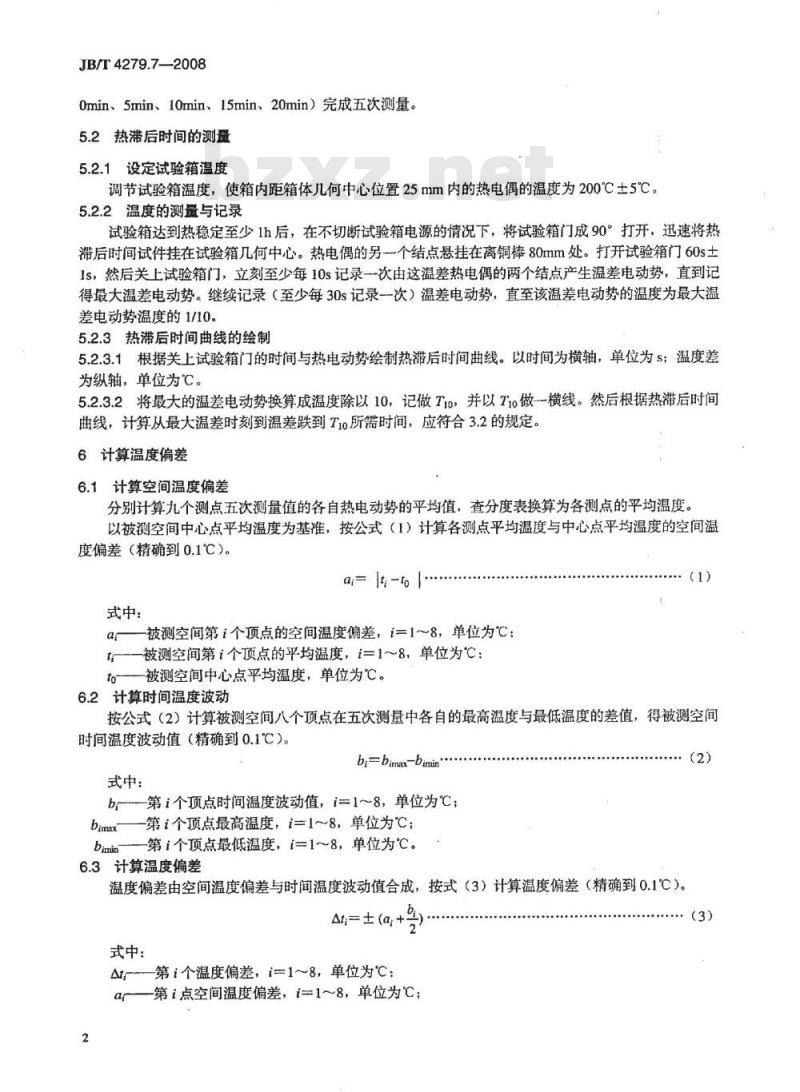

0min、5min、10min、15min、20min）完成五次测量。5.2热滞后时间的测量
5.2.1设定试验箱温度
调节试验箱温度，使箱内距箱体几何中心位置25mm内的热电偶的温度为200℃土5℃。5.2.2温度的测量与记录
试验箱达到热稳定至少1h后，在不切断试验箱电源的情况下，将试验箱门成90°打开，迅速将热滞后时间试件挂在试验箱几何中心。热电偶的另一个结点悬挂在离铜棒80mm处。打开试验箱门60s土1s，然后关上试验箱门，立刻至少每10s记录一次由这温差热电偶的两个结点产生温差电动势，直到记得最大温差电动势。继续记录（至少每30s记录一次）温差电动势，直至该温差电动势的温度为最大温差电动势温度的1/10。
5.2.3热滞后时间曲线的绘制
5.2.3.1根据关上试验箱门的时间与热电动势绘制热滞后时间曲线。以时间为横轴，单位为s；温度差为纵轴，单位为℃。
5.2.3.2将最大的温差电动势换算成温度除以10，记做Tio，并以Tio做一横线。然后根据热滞后时间曲线，计算从最大温差时刻到温差跌到T1o所需时间，应符合3.2的规定。6计算温度偏差
6.1计算空间温度偏差
分别计算九个测点五次测量值的各自热电动势的平均值，查分度表换算为各测点的平均温度。以被测空间中心点平均温度为基准，按公式（1）计算各测点平均温度与中心点平均温度的空间温度偏差（精确到0.1℃）。
a,= t -fo
式中：
a—被测空间第i个顶点的空间温度偏差，i=1～8，单位为℃；t——被测空间第i个顶点的平均温度，i=1～8，单位为℃；to—被测空间中心点平均温度，单位为℃。6.2计算时间温度波动
按公式（2）计算被测空间八个顶点在五次测量中各自的最高温度与最低温度的差值，得被测空间时间温度波动值（精确到0.1℃）。b,=bimax-bimin
式中：
b第1个项点时间温度波动值，i=1～8，单位为℃；bimax
—第i个顶点最高温度，i=1～8，单位为℃；一第1个顶点最低温度，{1～8，单位为℃。6.3计算温度偏差
温度偏差由空间温度偏差与时间温度波动值合成，按式（3）计算温度偏差（精确到0.1℃）。At=±(ar +
式中：
Nt—第i个温度偏差，i=1～8，单位为℃ar
第i点空间温度偏差，=1～8，单位为℃；(2)
b第i点时间温度波动值，1～8，单位为℃。7计算结果的处理
JB/T4279.7—2008
7.1检查6.3计算结果，若最大的温度偏差符合第3章的规定，则该被测空间为工作空间。7.2检查计算结果，若被测空间的温度偏差不符合第3章的规定，可以改变被测空间在试验箱中位置或变动被测空间大小后重新测试。为使原被测空间中心测点的热电偶不会因被测空间的变动而与温度计感温端的距离超过25mm，可以对此热电偶的位置作些移动，此时，该测点的热电偶可以不再位于变动后的被测空间中心位置
7.3本部分不包括试验箱试验温度指示仪表（或温度计）的检定，对于试验温度由温度指示仪表显示，而该仪表感温元件无法位于工作空间中心位置的试验箱，检定结果中应给出在检定温度下温度指示仪表示值与工作空间中心实际温度的误差。7.4对经检定合格的试验箱发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.12008中附录A及附录B，证书应标明测量温度及工作区域的位置与范围。
7.5电热强制通风试验箱的检定周期一般定为一年。3
