【国家标准(GB)】 化学分析滤纸

1CS85.060
中华人民共和国国家标准
GB/T1914—2007
代替GB/T 1914—1993,GB/T 12912—1991化学分析滤纸
Chemical analytical filter paper2007-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施
GB/T 1914—2007
本标准代替GB/T1914—1993《化学分析滤纸》和GB/T12912—1991《化学分析滤纸分离性能的测定法。
本标推与 GB/T 1914—1993 相比主要变化如下：对定性滤纸的灰分作了调整，其质量水平有所提高，增加了附录A分离性能的测定方法。本标准的附录 A为规范性附录。本标推由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会(SAC/TC141)归口。本标准起草单位：杭州新华纸业有限公司。本标准主要起草人：刘海涛、郑人楷、姚亚金。本标准所代替标准的历次版本发布情说为：GB/T 1914—1980,GB/T 1914—1993,GB/I 1915--1980,GB/T 12912—1991.1范围
化学分析滤纸
GB/T 1914—2007
本标准规定厂化学分析用的定性滤纸和定量滤纸的产品分类、规格尺寸及其偏差、要求、试验方法、检验规则及标志，包装、运输和贮存。本标准适用于定性分析和定量分析用滤纸。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T450纸和纸板试样的采取（GB/T450--2002，eqvISO186：1994）GB/T451.1纸和纸板尺T及偏斜度的测定GB/T451.2纸租纸板定量的测定(GB/T451.2—2002,cqVISO536：1995)GB/T453纸和纸板抗张强度的测定（恒速加荷法)(GB/T453—2002，idtISO1924-1：1992）GB/T462纸和纸板水分的测定(GB/T462—2003,ISO287:1985,MOD）GB/T742纸、纸板和纸浆残余物（灰分）的测定（900℃）（GB/T742—2003，ISO2144：1997，MOD)
GB/T154l纸和纸板尘埃度的测定法（GB/T1541—1989.neqTAPP1T437om1985）GB/T1545.2纸、纸板和纸浆水抽提液pH的测定（GB/I1515.22003，ISO6588：1981，MOD)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T 2828.1—2003,IS0 2859-1:1999,IDT)GB/T7974纸、纸板和纸浆亮度（白度）的测定漫射/垂直法（GB/T7974—2002，nC9ISO24701999)
GB/T10340—1989纸和纸板过滤速度测定法（GB/T103401989，neqBS6410：1984）GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GI3/T10739—2002eqVISO1871990)
纸和纸板抗张强度的测定法（恒速拉伸法）（GB/T12914--1091，eqvISO1924-2GB/T 12914
3产品分类、规格尺寸及其偏差
3.1化学分析滤纸按照用途分为定性滤纸和定量滤纸两类。3.1.1定性滤纸按照滤水速度的不同分为三种型号：a）101型——快速定性滤纸；
b）102型——中速定性滤纸；
c）103型—慢速定性滤纸。
3,1,2定量滤纸按照滤水速度的不同分为三种型号：a）201型
快速定量滤纸；

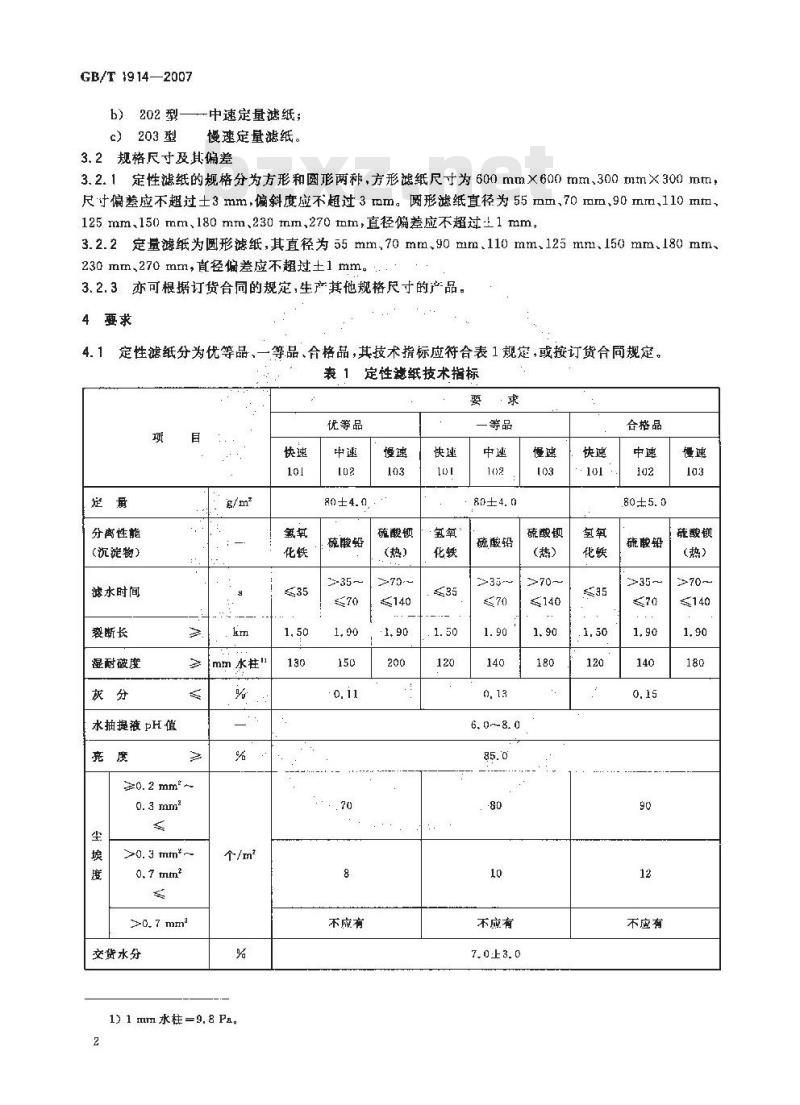

GB/T1914—2007
一中速定量滤纸；
202型—
c）203型
慢速定量滤纸。
3.2规格尺寸及其偏差
3.2.1定性滤纸的规格分为方形和圆形两称，方形滤纸尺寸为600mm×600mm.300mm×300mtm尺寸偏差应不超过士3mm,偏斜度应不超过 3 mm。圆形滤纸直径为 55 mm,70 mm,90 mm,110 mm,125mm、150mm、180mm、230mm.270tmm，直径偏差应不超过±1mm，3.2.2定量滤纸为匾形滤纸，其直径为55mm.70mm.90mm.110mm125mm.150mm.180mm230 mm270 mm,直径偏差应不超过土1 mm3.2.3亦可根据订货台同的规定，生产其他规格尺寸的产品。4要求
4.1定性滤纸分为优等品、一等品、合格品，其技术指标应符合表1规定，或按订货合同规定。表1定性滤纸技术指标
分离性能
（沉淀物）
水时间
裂断长
湿耐破度
水抽提液 pH值
mm水柱\
20.2 mm*--
>0. 3 mm*~
交货水分
个/m2
1) 1 mm 水柱=9. 8 Pa,
优等品
蔬酸铅
不应有
硫酸钠
（热）
一等品
硫酸铅
6. 0--8. 0
不应有
7.0上3.0
硫酸钡
(热）
合格品
.80±5. 0
硫散铅
不应有
硫酸钠
(热）

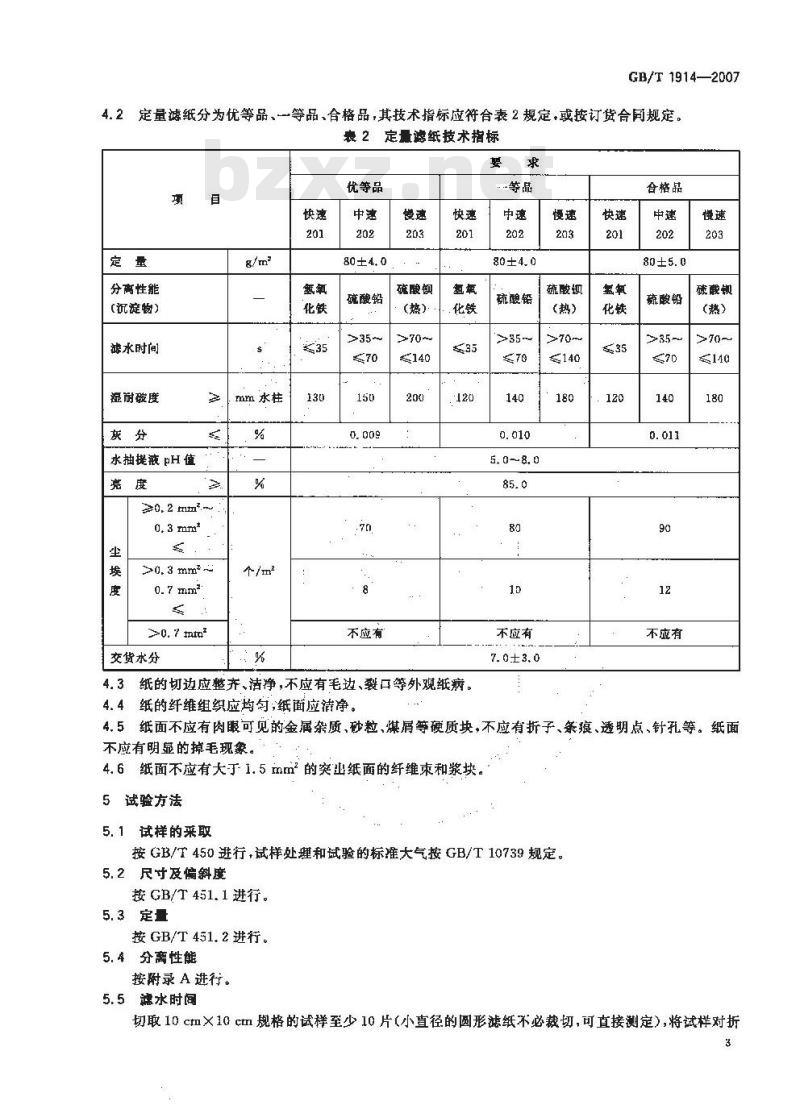

GB/T 1914—2007
定量滤纸分为优等品、一等品、合格品，其技术指标应符合表2规定，或按订货合同规定。4.2
表 2 定量滤纸技术指标
分离性能
(沉淀物）
滤水时间
湿耐破度
水抽提液 pH 值
20, 2 mm.-
≥0. 7 mtn*
交货水分
mm 水柱
个/m2
优等品
80±4,0
硫酸铅
不应有
硫酸钡
(热）
4.3纸的切边应整齐、洁净，不应有毛边、裂口等外观纸病。4.4纸的纤维组织应均匀;纸面应净。等品
硫醜铅
5. 0~8. 0
不应有
7. 0±3. 0
硫酸钠
(热）
：120
合格品
硫酸铅
不应有
破酸赖
(热）
4.5纸面不应有肉眼可见的金属杂质、砂粒、煤屑等硬质块，不应有折子、条痕、透明点、针孔等。纸面不应有明显的掉毛现象。
4.6纸面不应有大于1.5mm2的突出纸面的纤维束和浆块，5试验方法
5.1试样的采取
按GB/T 450进行，试样处理和试验的标推大气按GB/T10739规定。5.2尺寸及偏斜度
按 GB/T 451. 1 进行。
5.3定量
按 GB/T 451.2 进行。
5.4分离性能
按附录 A 进行。
5. 5滤水时间
切取10 cm×10 cm规格的试样至少10片(小直径的圆形滤纸不必裁切,可直接测定),将试样对折GB/T 1914—2007
后再对折，折成纸锥，然后放人玻璃斗中，用水润湿后，从漏斗中取出纸锥悬搁在圈架上。倒人25mL温度为23℃士2℃的水，初始滤出的5mL水不计时，用秒表计量滤出10mL水所需的时间，该时间即为该试样的滤水时间。计算10片试样滤水时间的平均值，精确至1s。以平均值表示测定结果。滤水时间测定装置见图1。
碱式满定管
输液钱夹
滴定舌
图1滤水时间测定装置
5.6裂断长
接GB/T453或GB/T12914进行，仲裁时按GB/T12914规定进行测定。5.7湿耐破度
用赫尔茨贝格式仪测定，仪器应符合GB/T10340—1989中第5章、第6章的规定。圆简装满水后，关闭阀门。打开水阀，使圆简水位下降至325mm处。再缓缓旋开气阀，旋开气阀的速度以漏斗管中水位55内上升20 mm～30 tnm为宜，使试样上承受的水压逐渐升高，直至试样破裂，读出此时漏斗管中水位上升的高度，此高度即为该试样的湿耐破度，单位为mm水柱，每份纸样测四点，以平均值表示测定结果。
5.8灰分
按 GB/T 742 规定进行测定。
5.9水抽提液pH值
按CB/T1545.2规定进行测定。
5.10亮度
按GB/T 7974规定进行测定，
5.11尘埃度
按 GB/T 1541规定进行测定。
5.12交货水分
按GB/T462规定进行测定。
5.13外观质量
目测检验。
6检验规测
6.1以一次交货量为一批,但不应多于5 tGB/T 1914—2007
6.2产品交收捡验按GB/T2828.1规定进行。方形滤纸的样本单位为包”，圆形滤纸的样本单位为“盒”。接收质量限（AQL）：分离性能、灰分、湿耐破度为4.0，定量、裂断长，亮度、滤水时间、PH、尘埃度、尺寸及偏斜度、交货水分为6.5。抽样方案来用正常检验二次抽样方案，检查水平为S-2。对应不同的批量的样本量、判定数组见表3，表3抽样方案
批量/
包或盒
51~150
151-3 200
3 20135 000
35001~300000
样本量
13(26)
20(40)Www.bzxZ.net
正常检验二次抽样方案特殊检查水平S-2AQL=4,0
6.3可接收性的确定：第一次检验的样品数量应等于该方案给出的第一样本量，如果第一样本中发现的不合格品数小于或等于第·接收数，应认为该批是可接收的。如果第一一样本中发现的不合格品数大于或等于第一拒收数，应认为该批是不可接收的，如果第一样本中发现的不合格品数介于第一接收数与第·拒收数之间，应检验由方案给出样本量的第二样本并累计在第一样本和第二样本中发现的不合格品数。如果不合格品累计数小于或等于第二接收数，则判定该批是可接收的；如果不合格品累计数大于或等于第二拒收数则判定该批是不可接收的。6.4需方若对产品质量有导议，应在到货后-个月内（或按合同规定）通知供方共同复验。复验结果如不符合本标准规定，则判为批不合格，由供方负责处理；如符合本标准规定，则判为批合格，由需方负责处理。
7标志、包装、运输和贮存
7.1产品的标志与包装按7.2、7.3.7.4.7.5,7.6规定进行+或按合同规定进行。7.2每盒圆形滤纸应标明产品名称、产品标准编号、商标、企业名称、地址、型号、规格、数量、生产H期，并在纸盒上贴上滤速标签。方形定性滤纸每包应标明产品名称、产品标推编号、商标、企业名称、型号、规格、滤速，数量、生产日期。产品的外包装纸箱「应标明产品名称、产品标准编号商标、企业名称、地址、型号、规格、数量、体积、质量、生产月期，并印上规范的“怕褪”“小心轻放”图形标志。每箱产品应贴上产品合格证和滤速标签，
7.3滤速标签分为快速，中速、慢速三种，根据产品的滤速，贴上相应的滤速标签。5
GB/T1914—2007
7.4方形定性滤纸600mm×600tm规格的每箱装10包，每包为100张；300mm×300mm规格的每箱装20包，每包为200张。每包用定量不低于40g/m2，施胶度不小于0.5mm的牛皮纸包装，包装时产品不应有折叠、离边及窝角现象，纸张正、反面的朝向应一致。7.5圆形定性滤纸和定量滤纸每箱装50盒，每盒为100张。每100张滤纸放人聚乙烯塑料袋后再装入纸盒。
76产品的外包装用瓦楞纸箱，瓦榜纸箱内各面村垫一张防潮纸，产品装箱后纸箱酸带纸封口，方形滤纸纸箱用塑料带打“#”字箍牢，圆形滤纸纸箱用塑料带打两道平行箍牢。7.7产品运输时，应使用具有防护措施的洁净的运输工具，不应和有污染性的物资共同运输7.8产品在搬运过程中应注意轻放，不应抛扔。7.9产品应妥善贮存于干燥、清洁、无污染的仓库内，以防雨雪，尘埃、潮气和酸，碱、氯、氨的影响。产品不应与有污染性的物资混装贮存。产品贮存时货箱应架空，不应与地面直接接触。6
A.1原理
附录A
（规范性附录）
分离性能测定方法
GB/T19142007
A.1.1滤纸的分离性能是指滤纸能将悬浊液分离为澄清的液体和固体沉淀两部分的能力。A，1.2化学分析滤纸具有无数的微细孔隙。不同型号的滤纸其孔隙大小和多少是不同的。当悬浊液倾于其上时，其液体部分因重力和毛细管作用渗过纸层而流下，其固体沉淀部分则因颗粒大于孔隙不能通过而被阻留于纸面上。丁是悬独液被分离为液，固两部分。本方法是用规定的沉淀物按所规定的方法进行试验，以判别滤纸所具有的分离性能。A.2仪器、试剂
A.2.1一般实验室用玻璃仪器。
A.2.2本试验所用试剂均为化学纯试剂;水质为蒸馏水或同等纯度的去离子水。A.3悬浊液配制
A.3.1氢氧化铁悬浊液制备
A, 3. 1. 1应用的试剂
a）三氟化铁济液：称取10g三氯化铁（FeCl.·6Hz0)，溶丁100mL蒸馏水中。5）稀氨水：用28%的浓氨水，按体积比稀释成1：1的溶液。A.3.1.2制备方法
常湿时量取100mL三氯化铁溶液于500mL烧杯中，连续搅拌，缓缓加人30mL.稀氨水，搅拌均匀后。即配制成氨氧化铁悬浊液，作为过滤试验府。A.3.2硫酸铅悬浊液制备
A3.2. 1应用的试剂
a）乙酸铅溶液：称取10g乙酸铅[Pb(CH:COOH)z·3H,O],溶于100mL蒸馏水中。b）稀硫酸溶液：约3mol/L。量取167mL浓硫酸(H,SO，密度1.84g/mL),缓缓倾入833mL蒸馅水中，连续搅拌，
c）稀硫酸溶液：量取5mL浓硫酸(H,S04,密度1.84g/mL),缓缓倾入100 mL蒸馏水中，连续搅择。
d）95%乙醇。
A.3.2.2制备方法
常温时量取 100 mL Z 酸铅溶液于 500 mL 烧杯中,连续搅拌,缓缓加人 40 mL 稀硫酸溶液【A3.2.1b】80mL95%乙醇，搅拌均勾后，即配制成蔬酸铅悬独液，作为过滤试验用。A.3.3硫酸钡悬油液制备
A. 3. 3. 1应用的试剂
a）硫酸钾溶液:称取 0. 55 g硫酸钾(K,SO,),溶275 mL水中。b）稀盐酸溶液：约6 mol/L。量取 500 ml.浓盐酸(密度1.19g/ml)倾入500 ml蒸馏水中。c）氯化钡溶液：50 g/L：称取5.85g氯化钡(BaCl.·2H,0),溶于100 ml-蒸馏水中。A.3.3.2制备方法
量取275mL硫酸钾溶液于500ml.烧杯中,加入2ml.稀盐酸溶液,用表简Ⅲ盖住杯口，将溶液加GB/T1914—2007
热至沸，连续搅拌，用滴管逐滴加人25mL氯化锁溶液，搅拌均匀后，即配制成硫酸钊悬浊液。保持硫酸悬独液温度在70℃～100℃时做过滤试验。A, 4 试验步骤
A.4.1快速滤纸规定能分离氢氧化铁；中速滤纸规定能分离硫酸铅；慢速滤纸规定能分离硫酸（热)。
A,4.2将纸样裁切成直径 100 mm的圆形试样或100 mm×100 mm的方形试样,对折后再对折，折成纸锥，将纸锥置于颈长为150比m的60锥度的蒲斗中，用蒸罐水湿润后做过滤沉症物的试验A,4.3根据滤纸的速别将相应的悬浊液倾入放有试样的漏斗中，过滤沉漩物，过滤时应搅拌烧杯中的悬独液，并注意漏斗内的悬独液离试样边沿应不少于5I。A,4. 4氢氧化铁悬浊液及硫酸钡悬浊液在做过滤试验时,应收巢 30 mL~50 mL 滤液于洁净的100 mL锥形烧瓶内。
A,4.5硫酸铅悬独液在做过滤试验时，当滤液量约为 50 mL时,应按以下次序清洗漏斗内滤纸表面保留的沉淀物：先用10mI.稀硫酸溶液[A,3.2.1c)_,再用10mL95%艺醇，最后用10mL蒸馏水。收集本试验中所有的滤液于洁净的200 mL锥形烧瓶内。A.4.6对着黑色背景目测检查锥形烧瓶中的滤液，若滤液澄清透明、无沉淀，则试验结果为合格；若滤液混独、有沉淀，则试验结果为不合格。A，4.7每份纸样应平行试验两次，两次试验结果均为俞格时，则判定滤纸的分离性能为合格：两次试验中,若有一饮试验结果不合格时，则判定滤纸的分离性能为不合格。版权专有慢权必究
书号：155066：130738
GB/T 1914-2007
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
