【其他行业标准】 混凝土碱含量限值标准

工程建设标准全文信息系统
CECS53：93
中国工程建设标准化协会标准
混凝土碱含量限值标准
Standard for Maximum Alkali Content in Concrete建标
CHINA COMMITTEE FOR ENGINEERINGCONSTRUCTION STANDARDIZATION工程建设标准全文信息系统
工程建设标准全文信息系统

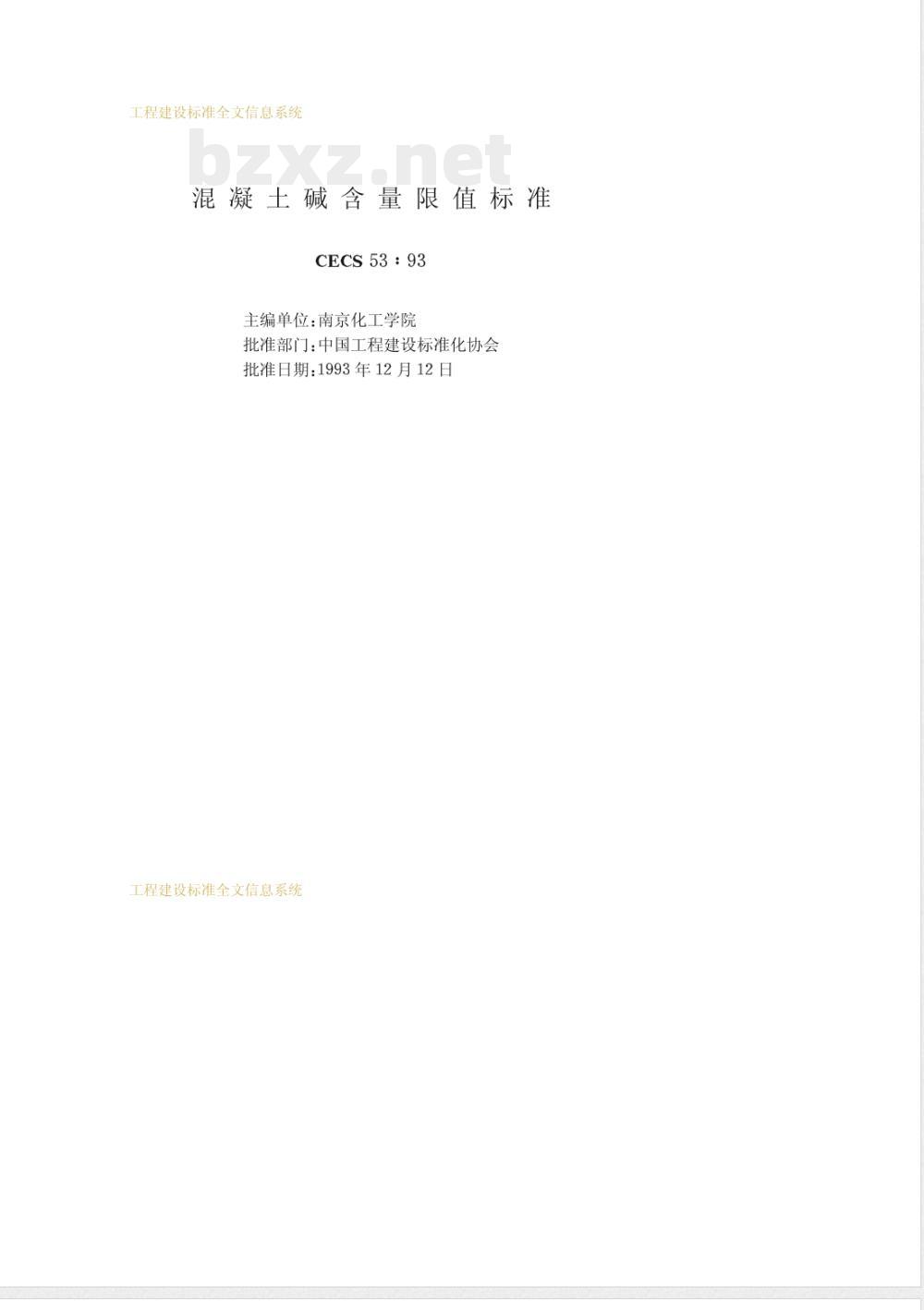

含量限值标准
混凝土碱
CECS 53:93
主编单位：南京化工学院
批准部门：中国工程建设标准化协会批准日期：1993年12月12日
工程建设标准全文信息系统
工程建设标准全文信息系统
2　术语·…．
3分类
3.1环境
3.2工程结构
4技术要求
5试验方法
骨料碱活性
水泥碱含量
化学外加剂中碱金属盐含量
5.4掺合料的碱含量
骨料和拌合水中氯离子含量
含混合材的水泥和掺合料对ASR的抑制作用.·.·（56
检验规则
组比和取样规则·
检验内容
6.3判定规则·
附录A混碱土碱含量的计算方法·附加说明
工程建设标准全文信息系统
：(6)
工程建设标准全文信息系统bzxz.net

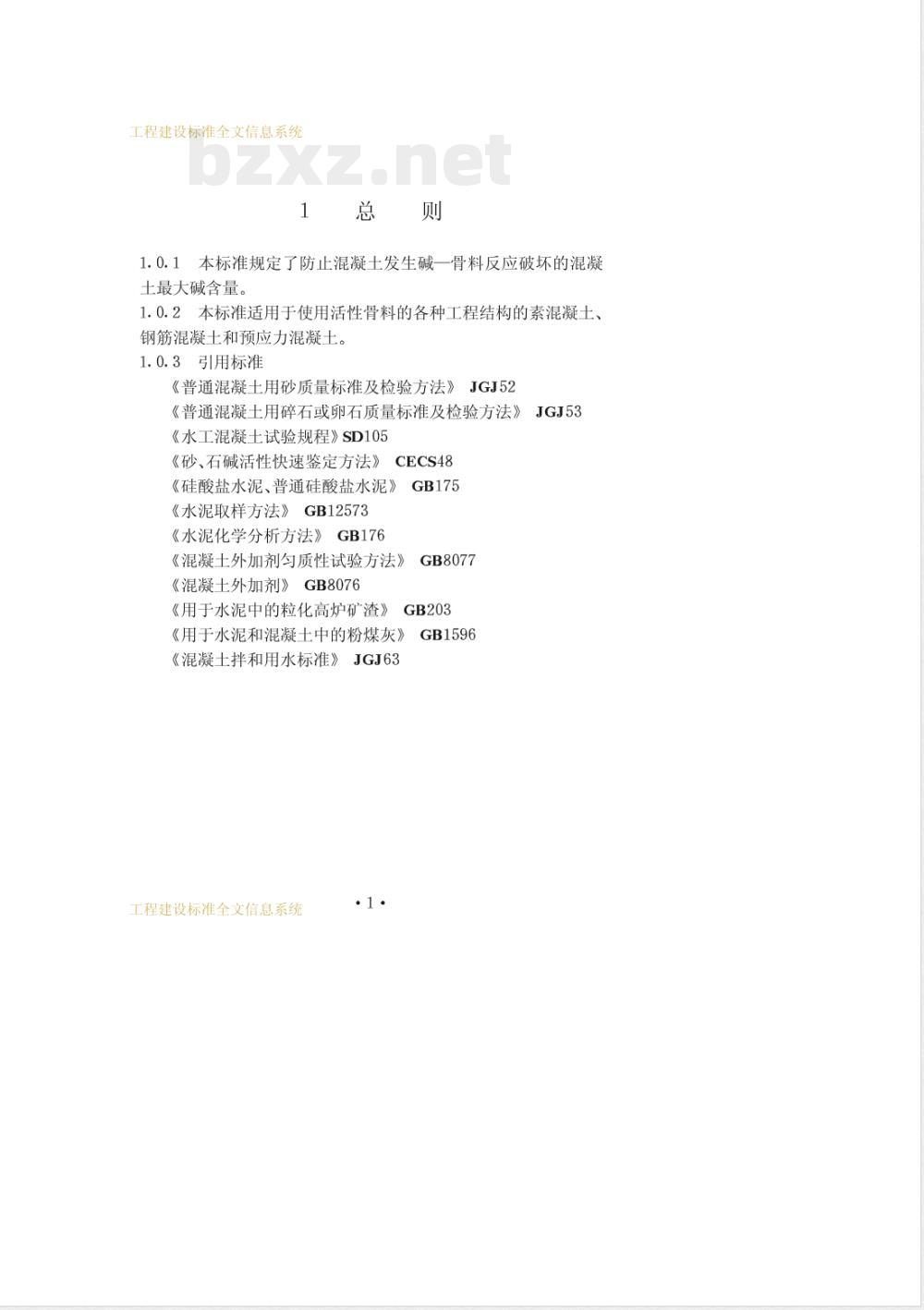

1　总　则　
1.0.1本标准规定了防止混凝土发生碱一骨料反应破坏的混凝土最大碱含量。
1.0.2本标准适用于使用活性骨料的各种工程结构的素混凝土、钢筋混凝土和预应力混凝土。
1.0.3引用标准
《普通混凝土用砂质量标准及检验方法》JGJ52《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53
《水工混凝土试验规程》SD105
《砂、石碱活性快速鉴定方法》CECS48
《硅酸盐水泥、普通硅酸盐水泥》《水泥取样方法》GB12573
《水泥化学分析方法》GB176
《混凝土外加剂匀质性试验方法》《混凝土外加剂》
GB8076
《用于水泥中的粒化高炉矿渣》GB175
GB8077
《用于水泥和混凝土中的粉煤灰》《混凝土拌和用水标准》
工程建设标准全文信息系统
GB1596
工程建设标准全文信息系统

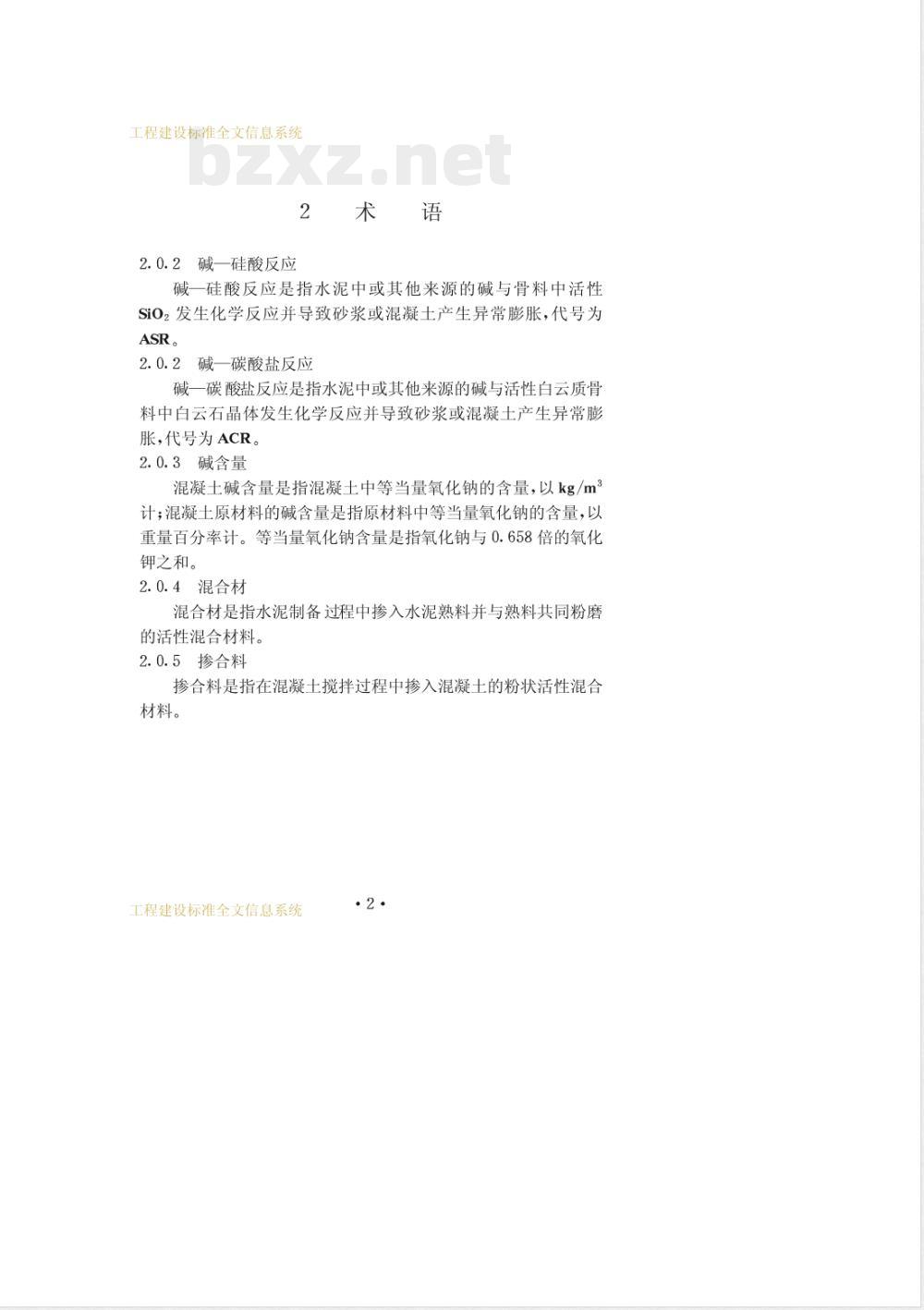

2术　语　
2碱一硅酸反应
碱一硅酸反应是指水泥中或其他来源的碱与骨料中活性SiO2发生化学反应并导致砂浆或混凝土产生异常膨胀，代号为ASR。
2.0.2碱一碳酸盐反应
碱一碳酸盐反应是指水泥中或其他来源的碱与活性白云质骨料中白云石晶体发生化学反应并导致砂浆或混凝土产生异常膨胀，代号为ACR。
2.0.3碱含量
混凝土碱含量是指混凝土中等当量氧化钠的含量，以kg/m3计；混凝土原材料的碱含量是指原材料中等当量氧化钠的含量，以重量百分率计。等当量氧化钠含量是指氧化钠与0.658倍的氧化钾之和。
2.0.4混合材
混合材是指水泥制备过程中掺入水泥熟料并与熟料共同粉磨的活性混合材料。
2.0.5掺合料
掺合料是指在混凝土搅拌过程中掺入混凝土的粉状活性混合材料。
工程建设标准全文信息系统
工程建设标准全文信息系统
3分类
3.1环境
3.1.1干燥环境，如干燥通风环境、室内正常环境。3.1.2潮湿环境，如高度潮湿、水下、水位变动区、潮湿土壤、干湿交替环境。
3.1.3含碱环境，如海水、盐碱地、含碱工业废水、使用化冰盐的环境。干燥和含碱交替时按含碱环境处理；潮湿和含碱交替时按含碱环境处理。
工程结
3.2.1一般工程结构，如一般建筑结构。3.2.2重要工程结构，如桥梁、大中型水利水电工程结构、高等级公路、机场跑道、港口与航道工程结构、重要建筑结构。3.2.3特殊工程结构，如核工程结构关键部位、采油平台、不允许发生开裂破坏的工程结构。
工程建设标准全文信息系统
工程建设标准全文信息系统
4技术要求
混凝土碱含量按附录A所列方法计算。4.1.2在骨料具有碱一硅酸反应活性时，依据混凝土所处的环境条件对不同的工程结构分别采取表4.1.2中碱含量的限值或措施。
4.1.3在骨料具有碱一碳酸盐反应活性时，干燥环境中的一般工程结构和重要工程结构的混凝十可不限制碱含量：特殊工程结构和潮湿环境及含碱环境中的一般工程结构和重要工程结构应换用不具碱一碳酸盐反应活性的骨料。防止碱一硅酸反应破坏的混凝土碱含量限值或措施表4.1.2
环境条件
干燥环境
潮湿环境
含碱环境
混凝土最大碱含量（kg/m2）
般工程结构
不限制
重要工程结构
特殊工程结构
不限制
用非活性骨料
注：①处于含碱环境中的一般工程结构在限制混凝土碱含量的同时，应对混凝土作表面防减涂层，否则应换用非活性骨料；②大体积混凝土结构（如大坝等的水泥碱含量尚应符合有关行业标准的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
试验方法
骨料碱活性
骨料的ASR活性
按有关行业标准或CECS48：93进行。5.1.2骨料的ACR活性
按有关行业标准进行。
水泥碱含量
按GB176进行。
化学外加剂中碱金属盐含量
硫酸盐(Na2SO4,K2SO4)含量
按GB8077进行。
5.3.2碳酸盐(Na2CO3,K2CO:）含量按GB8077进行。
5.3.3硝酸盐、亚硝酸盐(NaNO3,KaNO2,KNO3)含量按GB8077进行。
4掺合料的碱含量
按GB176进行。
5.5骨料和拌合水中氯离子含量
按GB8077进行。
5.6含混合材的水泥和掺合料对ASR的抑制作用按SD105进行。
工程建设标准全文信息系统
工程建设标准全文信息系统
检验规则
1组批和取样规则
6.1.1骨料
按有关行业标准中验收组批和取样规则进行。6.1.2水酿
按GB175和GB12573进行。
6.1.3化学外加剂
按GB8077进行。
6.1.4掺合料
按GB1596或GB203进行。
6.1.5拌合水
按JGJ63进行。
6.2检验内容
骨料应进行碱活性（ASR和ACR）鉴定，对海砂或海石，尚应测定氯离子含量
水泥和掺合料应测定碱含量。
化学外加剂应测量钠或钾盐含量。傍合水若为海水，应测定氯离子含量。6.3判定规则
6.3.1混凝土碱含量按附录A计算确定，当混凝土碱含量不大于表4.1.2的限值时，可判定为合格。6.3.2当混凝土碱含量大于表4.1.2的限值时，可采取下列措施：
换用非活性骨料
6.3.2.2采用下列一种或几种措施，此时混凝土碱含量仍按附录A计算，并应满足表4.1.2的限值要求：（1)使用碱含量低的水泥；
工程建设标准全文信息系统
工程建设标准全文信息系统
（2)降低水泥用量；
(3)不用含NaCI和KC1的海沙、海石或海水；(4)不用或少用含碱外加剂；
(5)使用掺合料，如矿渣、粉煤灰和硅灰。6.3.2.3选用能有效地抑制ASR的矿渣水泥、粉煤灰水泥水山灰水泥或掺合料，并经试验论证，此时混凝土碱含量可不受表4.1.2碱含量限值的限制。
工程建设标准全文信息系统
工程建设标准全文信息系统
附录A
混凝土碱含量的计算方法
A.0.1水泥
水泥的碱含量以实测平均碱含量计，每立方米混凝土水泥用量以实际用量计，水泥提供的碱可按下式计算：(kg/m2）
Ac=WcKc
式中Wc——水泥用量(kg/m3）；Kc——水泥平均碱含量（%）
A.0.2化学外加剂
在化学外加剂的掺量以水泥重量的百分数表示时，外加剂引入混凝土的碱可按下式计算：
Aca=aWeWaKca(kg/m)
式中α一一将钠或钾盐的重量折算成等当量Na20重量的系数；Wa—一外加剂掺量（%)；
Kca一一外加剂中钠(钾)盐含量（%）。常用钾或钠盐的折算系数按附表A.0.2取用：钠或钾盐的重量折算成等当量Na20重量的系数钠、钾盐
A.0.3掺合料
Na2S04NazC03NaN03
掺合料提供的碱可按下式计算：0.36
Ama=βr WcKma(kg /m3)
式中β一一掺合料有效碱含量占掺合料碱含量的百分率（%）；r一一掺合料对水泥的重量置换率（%)；Kma一一掺合料碱含量（%）。
对于矿渣、粉煤灰和硅灰，β值分别为50%、15%和50%。工程建设标准全文信息系统
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
