【其他行业标准】 PN2500超高压阀门和管件 第14部分：双头螺柱

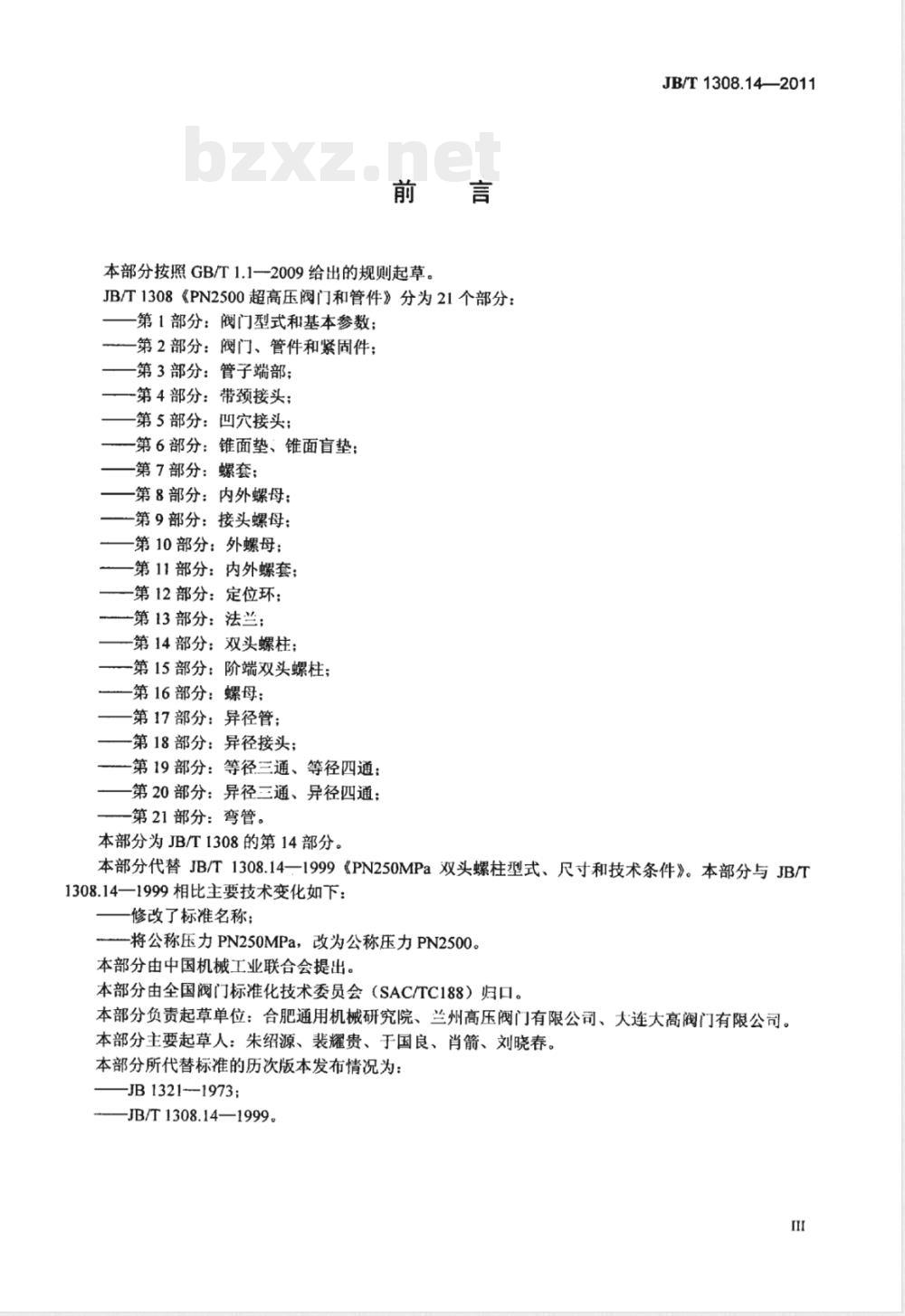

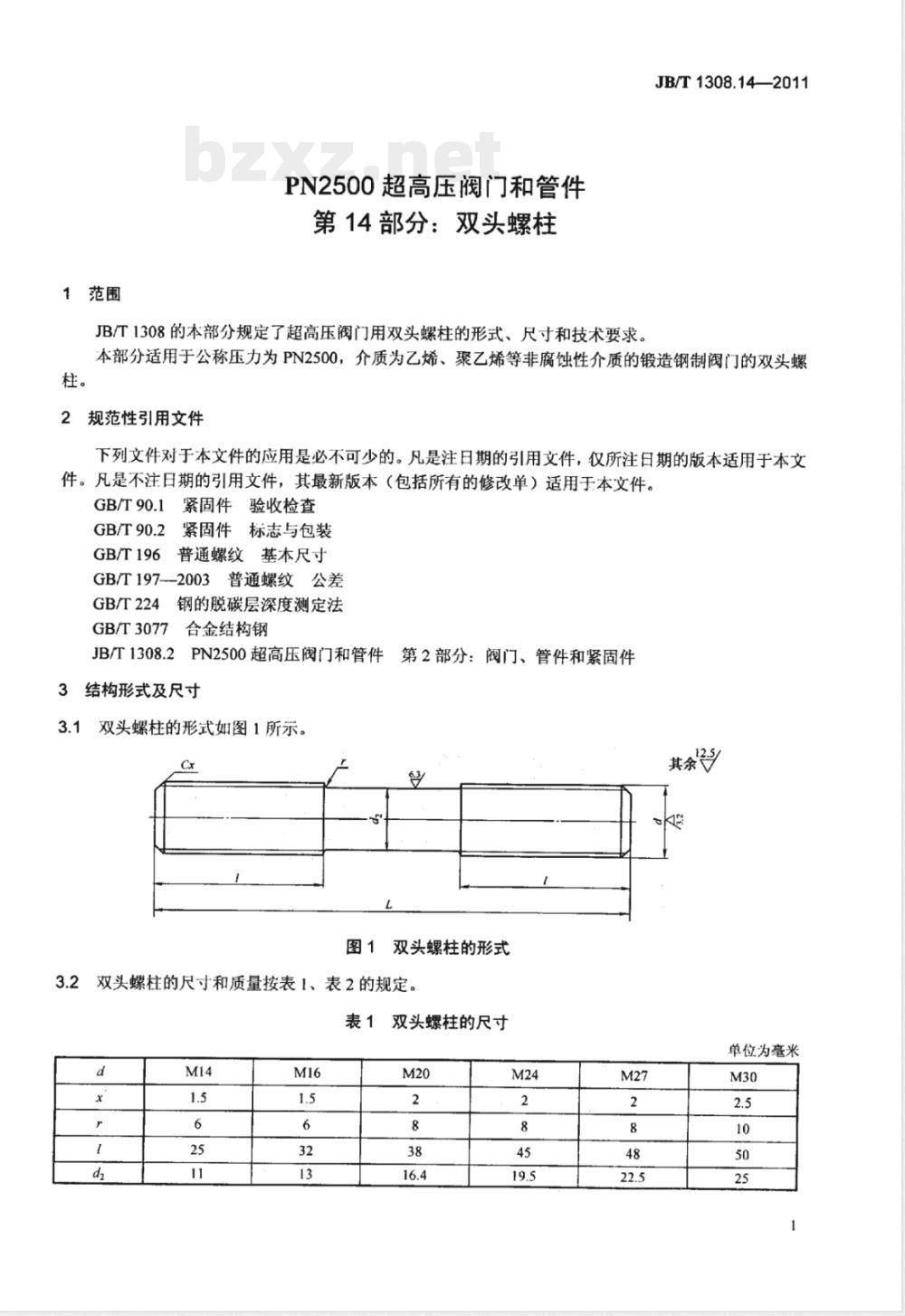

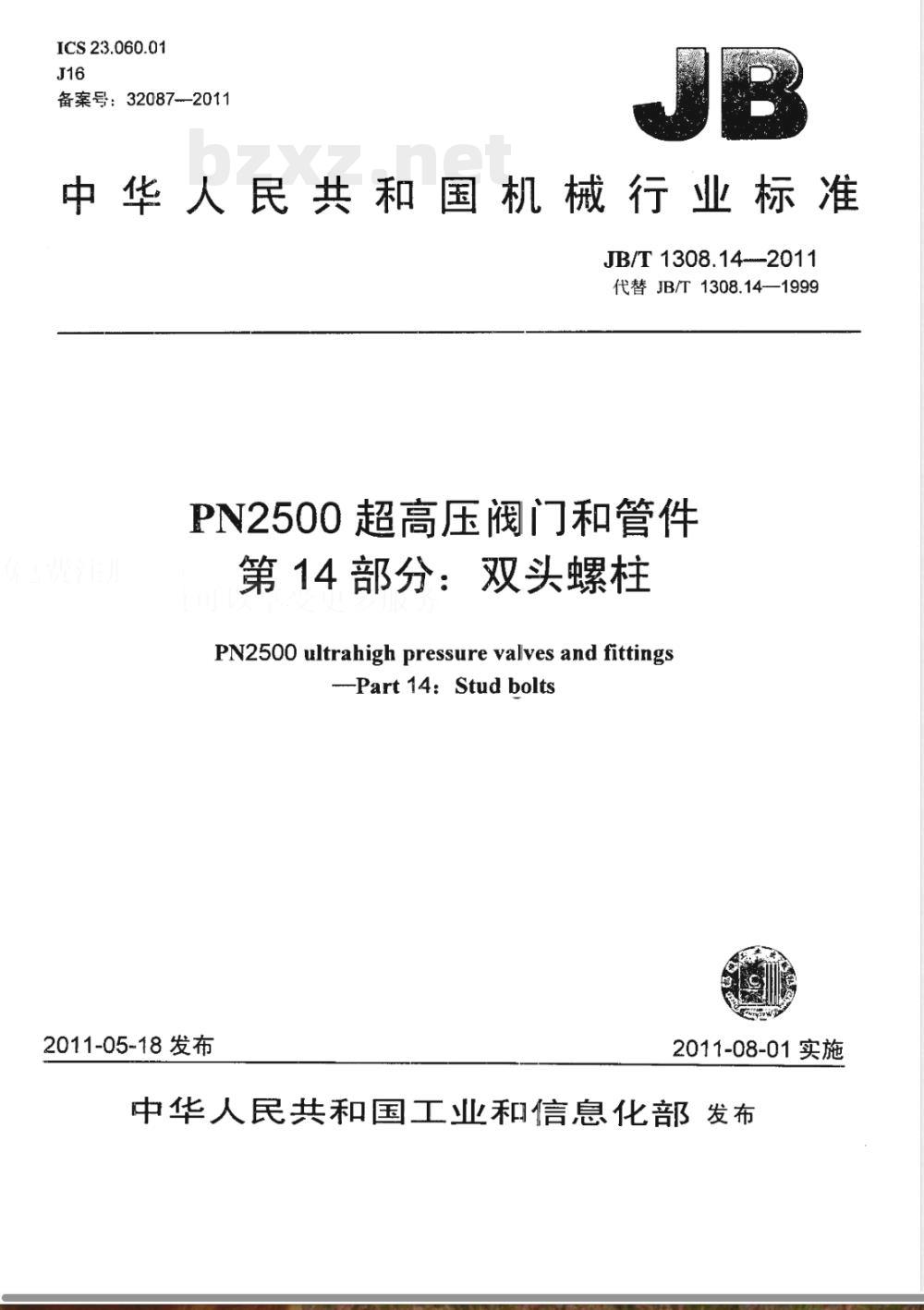

ICS 23.060.01 J16 备案号：32087—2011 中华人民共和国机械行业标准 JB/T1308.14—2011 代替 JB/T1308.14—1999 PN2500超高压阀门和管件 第14部分：双头螺柱 PN2500 Ultrahigh Pressure Valves and Fittings Part 14: Stud Bolts 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 前言 本部分按照GB/T 1.1—2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分： 第1部分：阀门型式和基本参数； 第2部分：阀门、管件和紧固件； 第3部分：管子端部； 第4部分：带颈接头； 第5部分：凹穴接头； 第6部分：锥面垫、锥面盲垫； 第7部分：螺套； 第8部分：内外螺母； 第9部分：接头螺母； 第10部分：外螺母； 第11部分：内外螺套； 第12部分：定位环； 第13部分：法兰； 第14部分：双头螺柱； 第15部分：阶端双头螺柱； 第16部分：螺母； 第17部分：异径管； 第18部分：异径接头； 第19部分：等径三通、等径四通； 第20部分：异径三通、异径四通； 第21部分：弯管。 本部分为JB/T1308的第14部分。 本部分代替JB/T1308.14—1999《PN250MPa双头螺柱型式、尺寸和技术条件》。 本部分与JB/T1308.14—1999相比主要技术变化如下： — 修改了标准名称； — 将公称压力PN250MPa改为公称压力PN2500。 本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：朱绍源、裴耀贵、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为： — JB1321—1973； — JB/T1308.14—1999。 1 范围 JB/T1308的本部分规定了超高压阀门用双头螺柱的形式、尺寸和技术要求。 本部分适用于公称压力为PN2500、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的双头螺柱。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T 196 普通螺纹 基本尺寸 GB/T 197—2003 普通螺纹 公差 GB/T 224 钢的脱碳层深度测定法 GB/T 3077 合金结构钢 JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 3 结构形式及尺寸 3.1 双头螺柱的形式如图1所示。 3.2 双头螺柱的尺寸和质量按表1、表2的规定。 表1 双头螺柱的尺寸（单位：mm） 螺纹规格及参数： M14：螺距1.5，d2=6，长度25，尺寸11 M16：螺距1.5，d2=6，长度32，尺寸13 M20：螺距2，d2=8，长度38，尺寸16.4 M24：螺距2，d2=8，长度45，尺寸19.5 M27：螺距2，d2=8，长度48，尺寸22.5 M30：螺距2.5，d2=10，长度50，尺寸25 L尺寸范围： 70、75、80、85、90、95、100、105、110、115、120、125、130、135、140、145、150、160、170、180、190、200、210、220、230、240、250 偏差： ±1.3、±1.5、±1.8 表2 双头螺柱的质量 部分质量数据如下： M14：68.68、72.41、76.14、79.87、83.60、87.33、91.06、94.79、98.52、102.25、105.98、109.71 M16：110.80、116.00、121.20、126.40、131.60 4 技术要求 4.1 双头螺柱材料应符合相关标准要求。 4.2 产品尺寸、螺纹公差及力学性能应符合规定。 5 标记示例 双头螺柱的标记方法应符合JB/T1308相关规定。
